Обзор корпуса Frontier Shinobi FC-SH09AL

9 апреля 2009, четверг 16:15
для раздела Блоги


Предисловие

В связи с расширением имеющегося у автора RAID0-массива с 2 до 4 жестких дисков, остро назрела необходимость смены корпуса на что-то более вместительное, чем InWin F430. На рынке сложилась странная ситуация: в продаже имеется масса моделей на все вкусы и кошельки, но большая часть корпусов не рассчитана на установку 5 жестких дисков совместно с видеокартами уровня хотя бы Radeon HD4850, формат Big-Tower не рассматривался ввиду избыточности. Помимо жестких дисков, у автора имелись еще дисковод и кард-ридер, также формата 3,5", наряду с этим, были и другие пожелания. В итоге получился примерно следующий список требований к корпусу:
    - 5 внутренних отсеков 3.5";
    - 2 внешних отсека 3.5";
    - отсутствие конфликтов жестких дисков с видеокартой;
    - дизайн, предусматривающий маскировку внешних приводов;
    - ширина, достаточная для размещения мощного кулера;
    - фронтальный и тыловой вентиляторы;
    - не Big-Tower;
    - приемлемая цена.
Была проведена большая работа по поиску корпуса, который удовлетворял бы этим условиям и выбор поначалу остановился на серии Chieftec Midi-Tower. Однако, по тем или иным причинам, поиск был продолжен и не зря - совершенно случайно на глаза попался продукт незаслуженно малораспространенной в России фирмы Frontier, модель Shinobi. Сразу привлекла к себе внимание поперечная корзина жестких дисков и ненавязчивый, но индивидуальный внешний вид, наличие встроенного реобаса с ЖК-экраном. Однако здесь тоже есть некоторая тонкость. Оказалось, что внутренняя компоновка корпусов Frontier может быть абсолютно разной в зависимости от ценового сегмента, кроме того, корпуса могут либо комплектоваться встроенным реобасом, либо нет. По этой причине и руководствуясь единственным обзором, Shinobi поначалу был обойден вниманием автора.

В результате ознакомления с официальным сайтом производителя, была выбрана модификация каркаса с поперечной корзиной на 5 жестких дисков и реобасом, вскоре она была найдена в продаже и заказана в город автора. Снаружи отличить такую модификацию корзины можно только по наличию на правой стенке корпуса 80 мм. вентиляционного отверстия.


Упаковка и комплектация

Технические характеристики:

Форм-факторATX, MicroATX
ТипоразмерMidi-Tower
Габариты (ШхВхГ)200x430x470 мм
Материал корпусасталь 0.7 мм
Число внешних отсеков 3,5"2
Число внутренних отсеков 3,5"5
Число отсеков 5,25"4
Слоты расширения7
Места для вентиляторовсзади 80х80/120x120 мм; спереди 80х80/120х120/140x140 мм; на левой стенке 80х80 мм и 80х80/120х120 мм; на правой стенке 80х80 мм
Разъемы на лицевой панели2xUSB, Line Out, Mic
Особенности3-х канальный регулятор оборотов и монитор температуры с ЖК-экраном; безвинтовое крепление приводов; поперечная корзина для жестких дисков; декоративная дверца

Корпус поставляется в стандартной картонной коробке, на которой имеется маркировка модели, ее изображение, а также приводится перечень отличительных особенностей.



От повреждений корпус защищен полиэтиленовым пакетом и пенопластовыми вставками. Весь набор аксессуаров находится в небольшой картонной коробочке:
    - корпус Frontier Shinobi FC-SH09AL;
    - блок питания FSP ATX400N (400 вт);
    - 4 жестких пластиковых ножки;
    - 5 пар салазок для внутренних устройств 3.5";
    - 2 пары салазок для внешних устройств 3.5";
    - 4 пары салазок для устройств 5.25";
    - пакетик с крепежом;
    - кабель питания 220 в;
    - миниатюрный pc-speaker;
    - ушко для замка;
    - листок-инструкция по пользованию ЖК-реобасом.

Дизайн и компоновка

Внешний вид передней панели можно охарактеризовать как строгий, солидный и даже "серверный", не лишенный, однако, определенного лоска, который ему придает черная глянцевая вставка в правой части. Автору достался вариант с серебристой декоративной решеткой передней панели, но имеется еще и полностью черный. Серебристая отделка, впрочем, выглядит живее и интереснее.



Основная площадь занята вентиляционной решеткой с надписью TrendSonic вверху. Помимо этих элементов на передней панели, на первый взгляд, больше ничего нет. На самом деле, на черной вставке имеются еще световоды индикаторов питания и жесткого диска, а также прозрачное окошечко реобаса.



Под декоративной дверцей скрывается внешность довольно спартанского вида, содержащая заглушки отсеков внешних приводов, индикаторы, вентиляционную решетку, а также экран и кнопки управления реобасом. Как видно внутренняя сторона декоративной дверцы имеет вентиляционные прорези лишь напротив фронтального вентилятора, что видится вполне разумным, т.к. препятствует доступу пыли к приводам и способствует снижению уровня шума от них. Также по центру находится круглое отверстие загадочного назначения, изначально прикрытое заглушкой, которая имеет склонность к отчаянной вибрации, поэтому она была сразу же снята.



Кнопки включения и внешние разъемы располагаются на правой грани передней панели. Кнопки включения и сброса находятся сверху, а аудиоразъемы и 2 USB-порта снизу. Кроме того здесь же имеется прорезь для порта Firewire, отсутствующего в данной комплектации. Кнопка сброса выполнена легкодоступной, однако, ее размер исключает вероятность случайного нажатия. Расстояние между USB-разъемами невелико и одновременная работа двух "пухлых" флешек может быть затруднена.



Правая стенка корпуса оснащена вентиляционными отверстиями, декоративными выштамповками и углублением-ручкой, а в нижней части на уровне отсеков жестких дисков предусмотрена установка 80 мм. вентилятора.

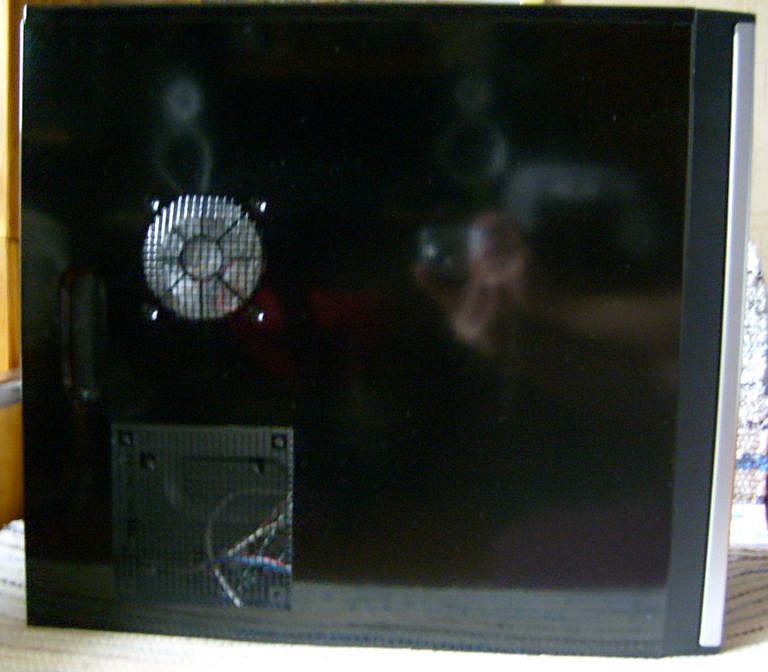

Левая сторона характерна большим воздухозаборником напротив видеокарты, снабженным отверстиями для крепления 120 и 80 мм. вентиляторов. Также 80 мм. вентилятор может быть установлен напротив процессорного разъема. В штатной комплектации это отверстие защищено противопылевым фильтром и изнутри снабжено регулирующимся по длине вентиляционным раструбом.
Внешняя отделка корпуса очень качественная и глянцевая, что должно дополнительно стимулировать владельца к частой протирке, т.к. пыль и следы пальцев на ней хорошо заметны.



Тыльная сторона выглядит скромно, здесь сразу же бросается в глаза мелкоячеистая сетка посадочного места 120 или 80 мм. вентилятора. Совершенно неясно, что мешало изготовителю сделать эту решетку более развитой, т.к. в данном случае воздушный поток может быть затруднен и вызывать дополнительный шум. Изначально вентилятор здесь не предустановлен. Заглушки карт расширения выламываемые, кроме одной, которая сделана съемной, видимо, изготовитель предназначал это место для дискретной видеокарты, но промахнулся, и автору пришлось-таки выломать и две следующих. Вырез под интерфейсные разъемы материнской платы прикрыт стандартной заглушкой, она съемная и крепится 2 винтами. В правом-верхнем углу предусмотрено крепление ушка для замка.


Внутренняя структура

После снятия боковых стенок, которые крепятся на винтах, открывается вид на внутреннюю компоновку.



Первое, на что стоит обратить внимание - целый ворох проводов. Это кабели передней панели и реобаса. Все они имеют достаточную длину, которой может хватить даже, если проложить их под материнской платой. USB и Audio разъемы на кабелях выполнены раздельными, что неудобно при частой замене комплектующих системного блока. Состав проводов: кнопка сброса, кнопка питания, индикаторы питания и жесткого диска, микрофон и линейный выход, а также 3 трехпиновых для вентиляторов, 3 термодатчика и кабель питания реобаса.

Поддон материнской платы, за исключением трех овальных отверстий, монолитен, придает корпусу дополнительную степень жесткости, сами же эти отверстия полезны при прокладке проводов по правой стороне корпуса.



Крепление материнской платы осуществляется дедовским способом - с помощью вкручивающихся стоек, входящих в комплект поставки, при этом правая сторона большинства материнских плат окажется незакрепленной. В верхней части предусмотрен металлический зажим для проводов, а также отверстие, позволяющее убрать лишние кабели блока питания за пределы видимости.



Корзина жестких дисков вмещает 5 устройств, сделана съемной и имеет поперечную ориентацию. Способ ее крепления очень простой и надежный - снизу и сверху сделаны пазы, сверху имеется металлическая защелка, а внизу корзина фиксируется болтом с накаткой. Жесткость корзины не вызывает нареканий - здесь, как и во всем корпусе используется 0,7 мм. сталь SECC. Охлаждение жестких дисков хорошо продумано, на них могут быть направлены сразу 2 вентилятора. Инструкция по креплению приводов приклеена здесь же прямо на корпусе. Она весьма наглядна, потому стоит привести ее снимок:



Абсолютно все приводы крепятся в корпусе посредством салазок. Сначала на привод надевается пара салазок, после чего он задвигается в посадочное место до щелчка. Установленный в корзину жесткий диск имеет едва заметный люфт, винтовое крепление для устройств 3.5" не предусмотрено. Над корзиной располагаются 2 посадочных места под устройства с внешним доступом, они крепятся надежно, и даже с нестандартным укороченным кард-ридером, проблем не возникло. Тем не менее, для их установки потребуется снять переднюю пластиковую панель.

Еще выше находятся 4 отсека для устройств 5.25". Тут стоит сделать небольшое отступление и посетовать на отсутствие здравого смысла у многих производителей корпусов, т.к. трудно представить ситуацию, когда требуется установить в эти отсеки более 3 устройств, а во многих корпусах их сделано 5 или даже больше. Совершенно неразумная трата полезного и ограниченного внутрикорпусного пространства, по мнению автора. Возвращаясь к подопытному, необходимо отметить, что люфт установленного оптического привода здесь выражен гораздо сильнее, но, предусмотрено винтовое крепление. Установка оптических приводов также потребует снятия передней панели.



Передняя пластиковая декоративная панель крепится 5 шурупами и 1 защелкой, поэтому ее демонтаж затруднен. Все электрические элементы крепятся непосредственно к ней и здесь, в первую очередь, выделяется плата встроенного реобаса, снабженная собственным динамиком и батарейкой, которая призвана хранить пользовательские настройки при отключении питания.



Все кабели, идущие к плате снабжены разъемами и при необходимости могут быть легко отсоединены, а кабели, идущие к индикаторам и кнопкам управления, пропущены через ферритовое кольцо, вероятно, с целью снижения электрических помех.

Чуть ниже находятся внешние порты, также распаянные на отдельной маленькой плате и снабженные съемными кабелями. На вдув изготовителем предустановлен 120 мм. вентилятор KEEP с маркировкой A12025L12S DC 12V 0.22A, вращающийся со скоростью 1000 об/мин. Вентилятор тихий, треск мотора слышен лишь, если поднести его к уху. Впрочем, посадочное место сделано универсальным и предусматривает размещение здесь и 140 мм. модели пропеллера. Металлические заглушки несъемные, их при необходимости придется выломать.



Как уже говорилось ранее, реобас позволяет управлять 3 вентиляторами, которые подключаются к соответствующим образом промаркированным разъемам: VGA, SYS, CPU - эта маркировка соответствует подписям на ЖК-экране самого реобаса и позволяет не запутаться в "трех вентиляторах". Так же промаркированы и 3 термодатчика. Функционал встроенного реобаса неожиданно богат и продуман. Небольшим недостатком можно считать лишь тот факт, что активные обороты не отображаются в явном виде. Термодатчики же исправно сигнализируют о температурном режиме внутри корпуса и имеют вполне приличную степень достоверности. Наряду с ручной регулировкой оборотов, есть еще и автоматическая, где каждый вентилятор привязан к соответствующему термодатчику. Регулировка осуществляется путем изменения напряжения, а не посредством ШИМ, дополнительным подтверждением чему выступают трехпиновые разъемы вентиляторов. В зависимости от показаний (до 40 градусов, от 40 до 60, от 60 и выше), включается соответствующий скоростной режим: LOW, MEDIUM и HIGH. В реобас встроен собственный динамик, громким гудком оповещающий об исправности реобаса при включении компьютера (на его фоне PC-Speaker попросту неслышен), а также сигнализирующий о превышении 90-градусного порога на каком-либо термодатчике, либо остановке одного из вентиляторов. Интересная особенность, если у реобаса при включении ПК заняты не все вентиляторные разъемы, сигнал тревоги не подается, он звучит лишь при "горячем" отключении вентилятора и, по всей видимости, до тех пор, пока пользователь не соизволит обратить внимание и нажать любую управляющую кнопку. Температурные пороги поддаются настройке и сохраняются в CMOS-памяти реобаса. Наряду с описанным функционалом, устройство отображает текущую дату и время и может выступать в роли будильника. Проспать противный писк которого проблематично, а для выключения нужно подойти к ПК, открыть крышку и нажать мелкую кнопку. Весь этот комплекс мер делает пробуждение практически неотвратимым.

Штатный вентилятор корпуса не имеет проблем с управлением скоростью вращения встроенным реобасом, однако, у автора имелась пара "продвинутых" Cooler Master Silent Fan A12025-20RB-3BN-F1, которые не пожелали работать с реобасом на пониженных оборотах, - они не только не вращались, но и издавали отчетливое гудение. От материнской платы обороты менялись нормально. Новая пара Zalman F3 успешно регулируется реобасом. По мнению автора, наилучшим выбором для данного корпуса стали бы 1200-оборотные пропеллеры, скорость которых в тихое время можно было дополнительно уменьшить.



В корпусе был предустановлен 400-ваттный блок питания модели FSP ATX400N, оснащенный 120 мм. вентилятором с проволочной защитной решеткой. Это добротный блок, электрические и шумовые характеристики которого вполне соответствуют нормам ATX 2.0. К сожалению, современным нормам не соответствует скудный набор кабелей, в числе которых лишь 1 разъем питания SATA, 1 ATX 20/24-pin 12 в, 1 4-pin 12 в, 4 HDD, 1 FDD. 1 разъема SATA не хватит даже сегодняшнему офисному ПК, сборщикам же производительного компьютера придется приобрести модель пофункциональнее, т.к. есть вариант поставки корпуса без БП.


Результаты измерений



В корпусе была собрана система:
    CPU: AMD Athlon 64 X2 6000+
    CPUCLR: Ice Hammer IH-4400a
    MB: Gigabyte GA-MA78G-DS3H
    RAM: Kingmax Kit 2x2048mb DDR2 800mhz
    GPU: ATI Radeon HD4850 512mb/Accelero Twin Turbo
    RAID0: Adaptec AAR-1430SA
    HDDARRAY: Seagate Barracuda ES.2 500gb x4
    HDD: Seagate Barracuda 7200.11 500gb
    DVD: Pioneer DVR-212
    Floppy, Card Reader 3,5"
    PS: Enermax 535w
    OS: Windows Vista Enterprise SP1 Rus
    На вдув и выдув вентиляторы Zalman F3 на скорости LOW


Измерения (Lavalys Everest 5.01):

УсловияCPUGPUHDDSYS
Простой35 гр.39 гр.32 гр.43 гр.
Игры55 гр.52 гр.34 гр.49 гр.


Заключение

Приобретение корпуса Frontier Shinobi FC-SH09AL видится автору разумным решением. Здесь отсутствует переплата "за бренд" и ненужные функции, вместе с тем покупатель получает крайне практичное устройство, где без труда поместятся любые комплектующие и которое не стыдно поставить на видное место. При наличии желания и умения не составит труда устранить "узкие места" в виде неудачно исполненной решетки тылового вентилятора, а также, усовершенствовать крепление приводов и сделать их бесшумнее. Функционально рассматриваемый корпус перекликается с изделиями фирмы Chieftec, однако, имеет более традиционную компоновку и размеры, больше внешних отсеков, встроенный реобас с ЖК-экраном, а стоит ощутимо дешевле. Это хороший вариант бюджетного корпуса для производительной системы.

Frontier Shinobi FC-SH09AL

ПреимуществаНедостатки
ВместительностьТрудносъемная передняя панель
Реобас с ЖК-экраномНеудачная задняя решетка
Низкая ценаМалораспространенность


P.S. В процессе выбора корпуса, в числе прочих, рассматривался EzCool L-800, но в то время по нему было недостаточно информации даже на сайте производителя.
