Модуль Пельтье. Попробуем :)

8 июня 2013, суббота 07:28
для раздела Блоги


Асус одобряет!
Наверняка многие слышали про модули Пельтье, странные пластинки, у которых при прохождении электрического тока одна сторона охлаждается, а другая нагревается. Такой модуль использовался в единственном на моей памяти серийном Cooler Master V10, впрочем, тогда он не стал какой-либо революцией – эффективность была средненькая.
Справка из Википедии:
В основе работы элементов Пельтье лежит контакт двух токопроводящих материалов с разными уровнями энергии электронов в зоне проводимости. При протекании тока через контакт таких материалов, электрон должен приобрести энергию, чтобы перейти в более высокоэнергетическую зону проводимости другого полупроводника. При поглощении этой энергии происходит охлаждение места контакта полупроводников. При протекании тока в обратном направлении происходит нагревание места контакта полупроводников, дополнительно к обычному тепловому эффекту.
Бродя по ebay был найден элемент Пельтье за смешные 3 доллара.
И вот, спустя 2.5 месяца, он пришел.
TTX:
Hot Side Temperature (ºC) 25ºC
Qmax (Watts) 50
Delta Tmax (ºC) 66
Imax (Amps) 6.4
Vmax (Volts) 14.4
Module Resistance (Ohms) 1.98
Полный даташит: http://www.hebeiltd.com.cn/peltier.datasheet/TEC1-12706.pdf
Китайцы обещают дельту до 60 градусов, интересно… 27C-60C= -33С!

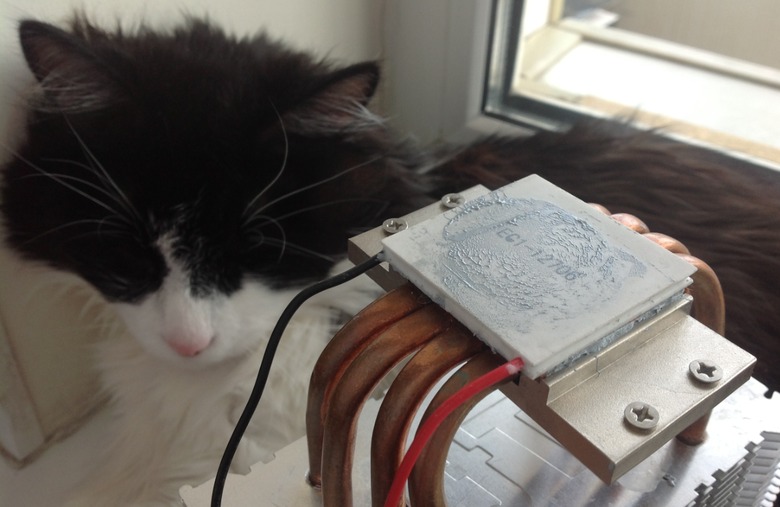

Быстро был найден блок питания на 700 Вт, шприц с народной MX-2 и радиатор от Thermaltake ISGC-300, на который был навешен случайно найденный вентилятор Zalman на 1300 об/мин.
Всё подключив (модуль имеет два провода, которые хорошо сидят в обычном молексе), запускаем, предварительно определив где горячая сторона, конечно же.
Температура падает очень быстро! За ~5 секунд она опускается ниже нуля! Через несколько минут на отрытой стороне образуется приличная «шуба» инея.

Радиатор при этом чуть теплый (ведь нагрузки почти нет).
Оставив на ночь работающий элемент, утром я получил следующее:

Я просто не мог не попробовать приложить язык к холодной стороне, он прилип… Не повторяйте моих ошибок.
К сожалению, в мультиметре села батарейка, поэтому сейчас здесь не будет точных температур, но возможно они появятся. По ощущениям -5…-15 градусов.
Нашлось небольшое видео, демонстрирующее возможности такого модуля.
https://www.youtube.com/watch?v=Hb19djScvZY

Перейдем к применению на практике:
Модуль был испытан на видеокарте (площадь чипа которой как нельзя лучше подходит для подобных экспериментов), а позже и на процессоре в составе следующей конфигурации
Процессор: Intel Core i5 750
Охлаждение ЦП: Thermaltake ISGC-300 +Nidec BETA V@5300 об/мин
Материнская плата: GA-P55A-UD3R (Rev. 1.0)
Оперативная память: GeIL Black Dragon 2133 8Gb GB38GB2133C10ADC
Видеокарта: Nvidia GeForce GTX 465
Охлаждение видеокарты: Thermalright Shaman +Nidec BETA V@5300 об/мин
Накопители: OCZ Vetrex4@256 GB
Блок питания: Corsair HX1050
Термоинтерфейс: MX-2
Открытый стенд.
Модуль был установлен на видеокарту GTX 465 (максимальный TDP в номинальном режиме равен 200 Вт), сверху на него был установлен TR Shaman, охлаждалось все это безобразие вентилятором производства Nidec на 5300 об/мин.

К удивлению, проблем с креплением не возникло.
Конструкция выглядела следующим образом:

Т.к. модуль маломощный, то тестировать его «под бубликом» бессмысленно.
В результате в режиме простоя была достигнута температура +12 градусов на видеочипе, SMD элементы на обратной стороне печатной платы через несколько минут начали покрываться инеем, поэтому пришлось поставить вентилятор на обдув.
Тестирование бубликом было остановлено после 10 секунд, когда температура ушла за 90 градусов.
На очереди процессор.

Тут, как положено, не обошлось без рукоприкладства: крепление  Thermalright Silver Arrow не предусматривает установку чего-либо между основанием и процессором, поэтому пришлось использовать радиатор от Thermaltake ISGC-300, крепление от TR Silver Arrow и вентилятор от Nidec.

Результаты неплохие: +8 градусов!
В итоге нарисовалась вот такая табличка:

Вместо вывода.
Штука, конечно, интересная, но за $3 не способная справиться с чипов видеокарты или процессора, но способная сделать темппературу охлаждаемого компонента ниже комнатной.
В планах заказать модуль посерьезнее (~140 Вт), но с теми же габаритами 40х40 мм, он возможно справится с процессором.
Еще можно попробовать использовать модуль Пельтье в паре в проточной СВО, надо только разобраться с креплением.
