Обзор и тестирование материнской платы Gigabyte X299 Aorus Gaming 3

В любом сегменте есть и свои топовые решения, и простые бюджетные продукты. И Gigabyte X299 Aorus Gaming 3 относится как раз к таким. С одной стороны, перед нами фактически базовый набор, предлагаемый чипсетом Intel X299, вкупе с парой фишек. С другой – в своем классе тестируемая модель уверенно лидирует в одной из категорий. На что же она способна в паре с младшим Intel Skylake-X?

4 ноября 2017, суббота 06:00

I.N. для раздела Лаборатория

30

Страница 1 из 9

30

Вступление, ТХ, упаковка и комплектация

Дизайн и особенности платы, подсветка

Система охлаждения материнской платы

Подсистемы питания процессора и оперативной памяти, дизайн, прочая элементная база и особенности

Дизайн, прочая элементная база и особенности (продолжение)

Задняя интерфейсная панель, слоты расширения

Аппаратная составляющая BIOS, средства диагностики и управления, возможности BIOS Setup

Меню Setup BIOS, тестовый стенд, разгон

Разгон и температурный режим, подсистема хранения данных, заключение

Вступление

В любом сегменте есть и свои топовые решения, и простые бюджетные продукты (даже если понятие «дешево» – это в сравнении с другими продуктами сегмента, а не в целом). Материнская плата Gigabyte X299 Aorus Gaming 3 это как раз такое решение, являющееся попутно самой младшей полноценной моделью в семействе плат Aorus Gaming. И благодаря нашим партнерам – компаниям Регард и Gigabyte, мы выясним ее возможности в паре с младшим Intel Skylake-X.

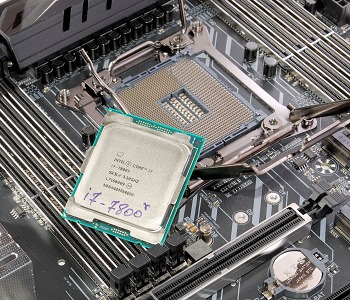

Расположенная ниже Gigabyte X299 Aorus Gaming (да простят меня в Gigabyte) – сугубо для страждущих заполучить сочетание шильдиков «LGA 2066» и «Aorus» в свою систему. В остальном будет разумнее выбирать из линейки Aorus под LGA 1151v2 (Intel Z370), где также два канала памяти и полноценная поддержка всех процессоров, в том числе шестиядерных. Да, все верно: Gigabyte X299 Aorus Gaming лишилась практически всей подсветки, части PEG (уцелевшие PEG остались без усиления конструкции) и четырех слотов памяти из восьми. И самое главное, она из всех процессоров в исполнении LGA 2066 поддерживает только два младших, у которых всего четыре ядра и двухканальный контроллер памяти.

300x300 147 KB. Big one: 1000x1000 392 KB

300x300 162 KB. Big one: 1000x1000 450 KB

Нужно заметить, что сама по себе рассматриваемая сегодня Gigabyte X299 Aorus Gaming 3 не является «минимальным разумным входным билетом» для платформы LGA 2066 у компании Gigabyte вообще: в ассортименте выпускаемых решений присутствуют еще две полноценные модели – Gigabyte X299 UD4 и Gigabyte X299 UD4 Pro.

У них нет ни громкого имени, ни подсветки (а зачем она нужна, если выбранный для сборки системный блок будет лишен прозрачных окон?), ни усиленных слотов PEG, меньше разъемов для подключения вентиляторов и прочего, зато и номинально они позиционируются как более доступные решения. Хотя по факту в московской рознице дешевле Gigabyte X299 Aorus Gaming 3 только Gigabyte X299 UD4, тогда как Gigabyte X299 UD4 Pro по цене уже пересекается с героиней нашего материала. Возможно, в дальнейшем удастся заполучить на тесты и Gigabyte X299 UD4.

Перед тем, как приступим к изучению материнской платы, отмечу, что тестируемый образец ранее побывал у других обозревателей и на демонстрационных стендах, а потому просьба отнестись с пониманием к возможным недоразумениям.

Обзор Gigabyte X299 Aorus Gaming 3

450x450 289 KB. Big one: 1000x1000 414 KB

Технические характеристики

Модель	Gigabyte X299 Aorus Gaming 3
Цена*	От 18 250 рублей
Ссылка на сайт	Страница материнской платы на сайте производителя
Процессоры	Intel Core i3, Core i5, Core i7, Core i9 В исполнении LGA 2066
Набор системной логики	Intel X299
Оперативная память	8 x DDR4 разъемов DIMM Поддерживаемый объем памяти - до 128 Гбайт (небуферизованной, не-ECC) Поддержка двухканального режима и Intel X.M.P. Поддержка DDR4 4000(O.C.) / 3866(O.C.) / 3800(O.C.) / 3733(O.C.) / 3666(O.C.) / 3600(O.C.) / 3466(O.C.) / 3400(O.C.) / 3333(O.C.) / 3300(O.C.) / 3200(O.C.) / 3000(O.C.) / 2800(O.C.) / 2666 / 2400 / 2133 МГц
Аудио	Realtek ALC1220 (до 8 каналов)
Сеть	1 x Intel i211AT (10/100/1000 Мбит/с)
Слоты расширения	2 слота PCI Express x16 3.0, физически как x16 1 слот PCI-Express x16 3.0 физически как х8 2 слота PCI-Express 3.0 х16, физически как х4
Поддержка графических тандемов	AMD CrossFire (до трех видеокарт) Nvidia SLI (до трех видеокарт)
Дисковая подсистема	8 х SATA 6 Гбит/с Поддержка ACHI, NCQ, RAID 0, RAID 1, RAID 0+1, Intel Optane 1 х M.2 2242/2260/2280/22110 PCIe 3.0 x4 1 х M.2 2242/2260/2280 SATA 6 Гбит/с и PCIe 3.0 x4
USB	2 порта USB 3.1 Gen2 (Type A и Type C, оба на задней панели платы) 7 портов USB 3.1 Gen1 (1 разъем на плате для подключения 2 портов и один Type C, 4 порта на задней панели платы) 6 портов USB 2.0 (2 разъема на задней панели платы, 2 разъема на плате для подключения 4 портов)
Разъемы и прочий функционал на материнской плате	1 x 24-pin ATX 1 x 8-pin ATX 12V 8 x SATA 6 Гбит/с 2 разъема для подключения вентиляторов системы охлаждения процессора (2 х 4-pin) 6 разъемов для подключения дополнительных вентиляторов (6 х 4-pin) 1 разъем для подключения СЖО (4-pin) 1 колодка лицевой панели корпуса 1 колодка аудиоразъемов корпуса 2 колодки USB 2.0 для подключения 4 портов 2 колодки USB 3.1 Gen1 для подключения 4 портов 1 колодка TPM перемычка сброса настроек CMOS 3 разъема для подключения светодиодной подсветки кнопка включения/выключения системы кнопка активации функции автоматического разгона
Разъемы и прочий функционал на задней панели	1 разъем PS/2 для подключения мыши или клавиатуры 2 порта USB 3.1 Gen2 6 портов USB 3.1 Gen1 1 сетевой порт RJ-45 6 аудиоразъемов
Контроллер I/O	ITE IT8686E
BIOS	Две несъемных микросхемы флеш-памяти по 128 Мбит каждая; AMI EFI BIOS; Поддержка многоязычной локализации интерфейса (русский присутствует)
Размеры, мм	305 х 244
Форм-фактор	ATX

*По данным Яндекс.Маркет на момент публикации материала.

Упаковка и комплектация

В роли упаковки выступает обыкновенная картонная коробка без каких-либо ручек, окошек и прочих украшений.

450x317 23 KB. Big one: 1500x1056 175 KB

Коробка уже слегка пострадала в процессе перемещения между обозревателями, но содержимое вполне в сохранности и комплектация, в отличие от предыдущей Z70 Ultra Gaming вся в наличии:

450x422 38 KB. Big one: 1500x1406 294 KB

Номинально плата имеет следующий комплект:

Инструкция и буклет по сборке и эксплуатации;
Диск DVD c программным обеспечением;
Четыре шлейфа SATA с угловыми и прямыми коннекторами и защелками;
G-connector (упрощает подключение кнопок управления, светодиодов передней панели корпуса системного блока);
Рельефный значок с логотипом Gigabyte Aorus на переднюю панель корпуса системного блока (на заднюю поверхность значка нанесен клеящий слой);
Планка-заглушка на заднюю панель корпуса системного блока;
Два крепежных винта для установки плат расширения в посадочные места M.2 на материнской плате, которые сразу вкручены в стойки на плате (терять эти винты крайне нежелательно: нет единого стандарта, один и тот же производитель для разных моделей своих плат может использовать несовместимые между собой винты и стойки);
Специальный лист формата A4 с комплектом наклеек для маркировки шлейфов SATA и украшения корпуса системного блока.
