Обзор и тестирование материнской платы Gigabyte X299 Aorus Gaming 3 (страница 4)

Подсистемы питания процессора и оперативной памяти

Архитектура подсистемы процессоров Intel в исполнении LGA 2066 довольно сложна. Вкратце: в процессоры интегрирован собственный преобразователь питания, требующий на входе от материнской платы подачи лишь одного напряжения VRIN величиной 1.8 В, которое затем преобразуется в нужные процессору напряжения, в т.ч. VCore для процессорных ядер, кэшей, кольцевого интерфейса и ряда других элементов. Однако формирование VCCIO и VCCSA все также так же осуществляется материнской платой.

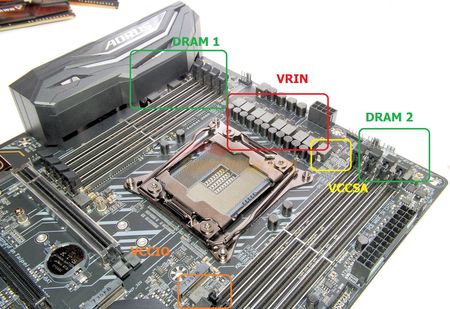

На Gigabyte X299 Aorus Gaming 3 питание процессора построено по схеме 8+1+1 тремя раздельными преобразователями питания, в которых применяется продукция International Rectifier. Основной восьмифазный преобразователь питания процессора, построенный на транзисторных сборках (Dr.MOS) IR3556, работает под управлением ШИМ-контроллера IR35201. Подачу напряжений VCCIO и VCCSA обеспечивают однофазные преобразователи на транзисторных сборках International Rectifier IR3553 под управлением ШИМ-контроллера IR35204.

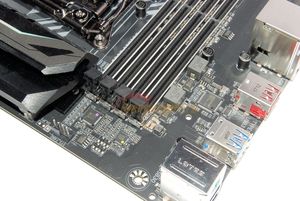

Питание памяти построено по двухфазной схеме, причем у каждой из групп из четырех слотов справа и слева платы по одному собственному такому преобразователю, каждый из которых управляется своим IR35204, а в каждой из фаз применено по одной транзисторной сборке IR3553.

Разъем дополнительного питания ATX расположен по верхнему краю платы так, что его защелка может упереться в стенку блока питания или верхнюю крышку корпуса (в зависимости от используемого корпуса).

Дизайн, прочая элементная база и особенности

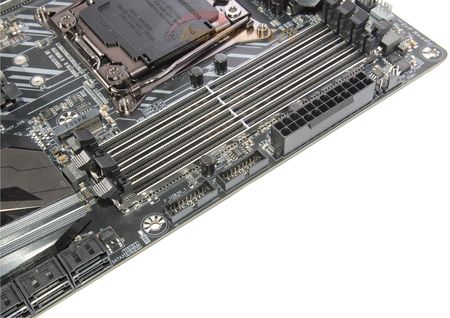

На материнской плате установлено восемь слотов памяти усиленной конструкции, которые разделены на две группы по четыре слота, размещенные справа и слева от процессорного разъема. Слоты оснащены классическими защелками с обеих сторон, эти защелки при открытии касаются силовой пластины установленной в тестовом стенде видеокарты GeForce GTX 1080, однако проблем с изъятием и установкой модулей памяти не возникает.

Работоспособность слотов зависит от типа установленного процессора, при эксплуатации самых младших Intel Core LGA 2066, обладающих всего двумя каналами памяти, рабочими будут лишь четыре слота – те, которые расположены слева от процессорного разъема (между ним и задней интерфейсной панелью).

Список поддерживаемых частот, приведенный на официальном сайте Gigabyte, содержит значения вплоть до 4400 МГц (а по факту в BIOS есть множители для частот вплоть до 5800 МГц), но все значения свыше 2666 МГц сопровождаются отметкой «O.C.», что означает не гарантируемый режим (иначе говоря, «разгон»). Здесь Gigabyte ориентируется на спецификации Intel по минимальной их планке: для части процессоров LGA 2066 максимально заявлено 2400, а части – 2666 МГц.

Под разъемом основного питания ATX расположено две колодки интерфейса USB 3.1 Gen1 (переименованный некоторое время назад USB 3.0).

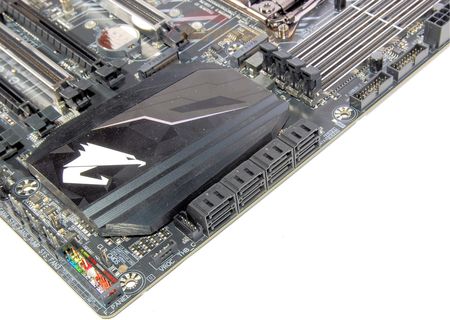

Ниже, фактически уже в правом нижнем углу платы мы найдем колодку THB_C, которая предназначена для подключения дополнительной панели Gigabyte Thunderbolt, и восемь разъемов SATA 6 Гбит/с.

Все они ориентированы параллельно плоскости платы (так называемые «лежачие» разъемы) и по факту обладателей массивных длинномерных видеокарт буду ожидать неприятный сюрприз.

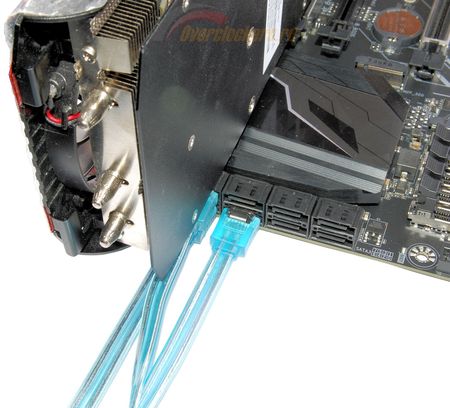

При установке такой видеокарты в верхний PEG окажется затруднен доступ сразу к четырем SATA и если с обычными шлейфами как-то управиться можно, то при наличии защелок на разъемах будут сложности:

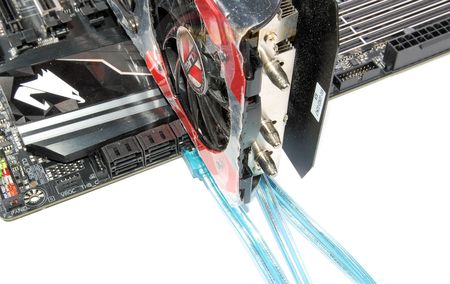

Установка же массивной видеокарты во второй основной PEG приведет к сильному ограничению доступа к двум нижним SATA:
