Обзор и тестирование материнской платы Gigabyte X299 Aorus Gaming 3 (страница 6)

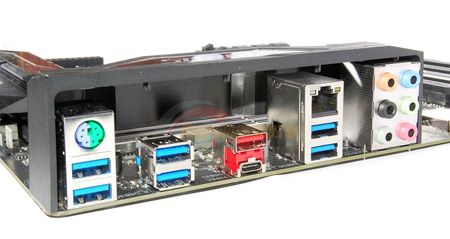

Задняя интерфейсная панель
Задняя интерфейсная панель довольно бедна на различные интерфейсы, иные платы среднего (даже не высшего) уровня на Intel Z370 и то будут побогаче.
- Разъем PS/2 для подключения мыши или клавиатуры, два USB 3.1 Gen1;
- Два USB 3.1 Gen1;
- Два USB 3.1 Gen2 (разъемы типа A и C);
- Один сетевой порт RJ-45 и два USB 3.1 Gen1;
- Блок аудиоразъемов.

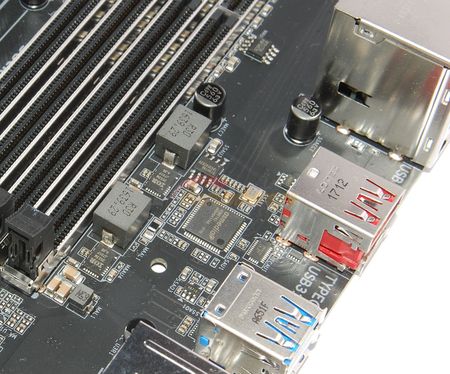

Портов USB 2.0 не имеется совсем, все шесть портов USB 3.1 Gen1 реализованы силами набора системной логики Intel Z370, порты USB 3.1 Gen2 работают благодаря контроллеру ASMedia ASM3142 (размещен за интерфейсной панелью), который подключен к набору системной логики Intel X299 двумя линиями PCIe версии 3.0.
реклама
Слоты расширения

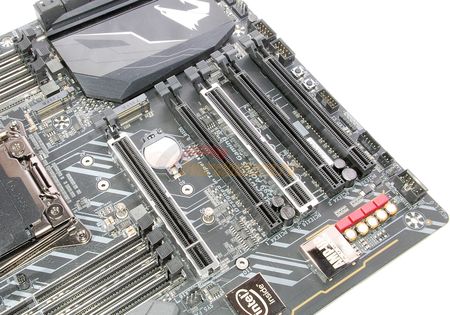

На плате установлено пять полноразмерных слотов PCI-Express, но картина очень сложна:
- Первый PEG является PCI-Express 3.0 x16 и подключен к процессору;
- Второй PEG является PCI-Express 3.0 x4 и подключен к процессору;
- Третий PEG является PCI-Express 3.0 x16 и подключен к процессору;
- Четвертый PEG является PCI-Express 3.0 x4 и подключен к набору системной логики Intel X299
- Пятый PEG является PCI-Express 3.0 x8 и подключен к процессору.

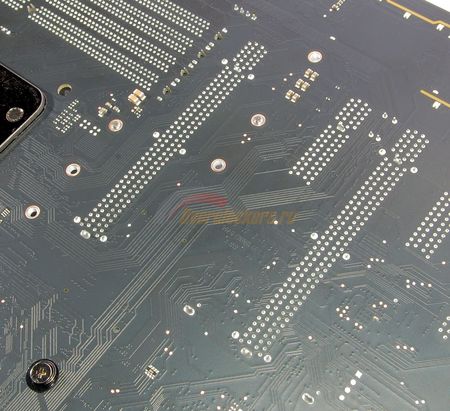

Первый и второй слоты PEG в целях усиления конструкции на случай установки видеокарт с особо тяжелой системой охлаждения оснащены металлическими кожухами со сквозной пайкой сквозь плату:
Это можно назвать первым актом пьесы. Теперь второй.
Для процессорного разъема LGA 2011 компания Intel выпускает три типа процессоров с разным количеством линий PCI-Express: 44, 28 и 16. И в зависимости от того, какого типа установленный процессор, отключаются или ограничиваются те или иные слоты – это штатно предусмотрено платформой Intel.

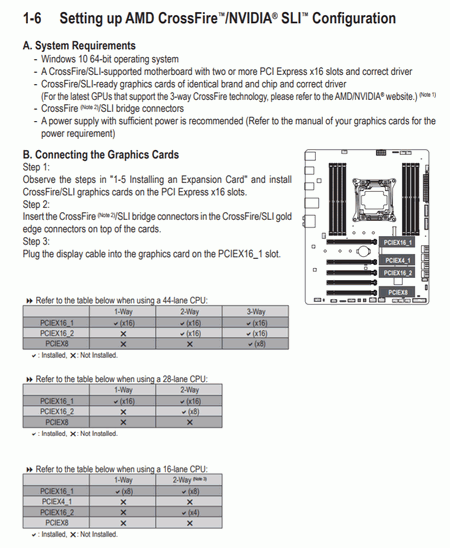

В инструкции к материнской плате Gigabyte X299 Aorus Gaming 3 этому посвящена целая страница:
реклама
При установке процессора с 44 линиями PCIe все слоты работают так, как описано выше. С процессором о 28 линиях PCIe третий PEG переключится в режим x8, а пятый PEG отключится, установка младшего Core с 16 линиями затронет и первый PEG, который станет работать в режиме x8, третий PEG станет и вовсе x4, а второй и пятый PEG будут отключены.
О M.2 уже рассказано вынужденно выше, остается лишь добавить, что они оба подключены к набору системной логики Intel X299.
