Обзор и тестирование материнской платы Gigabyte X299 Aorus Gaming 3 (страница 7)
Аппаратная составляющая BIOS, средства диагностики и управления

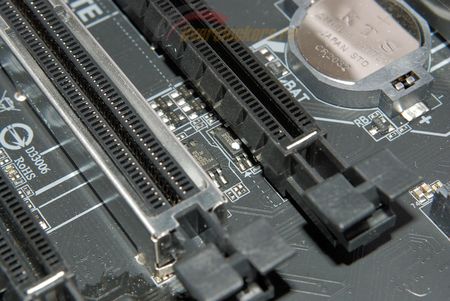

Микросхемы флеш-памяти размещены на плате весьма необычно: они находятся не просто среди слотов PEG, а одна из них и вовсе практически целиком помещена прямо под слот, благо он не полноценный x16 и часть контактов не распаяна.
Традиционно для Gigabyte это две несъемных микросхемы MXIC (серия 25L) объемом 128 Мбит каждая, используемые в рамках фирменной технологии Gigabyte DualBIOS.
Данная технология подразумевает то, что в случае какого-либо сбоя и повреждения содержимого основной микросхемы BIOS, пользователь все равно сможет запустить плату. Правда, должен сохраняться в целостности загрузчик в основной микросхеме. Штатное переключение между микросхемами самим пользователем компанией Gigabyte не предусмотрено, как нет и светоиндикации активной на данный момент микросхемы.
реклама

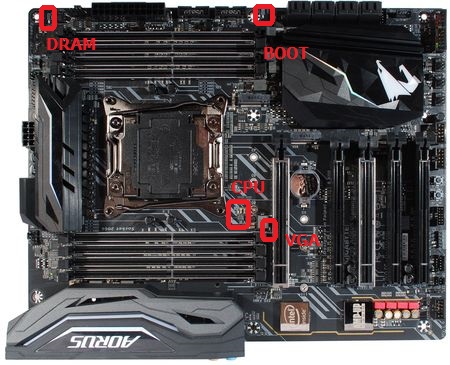

На данной материнской плате также имеется упрощенная замена POST-кодера в виде четырех диагностических светодиодов, которые поочередно загораются и гаснут в процессе запуска системы (в запущенной системе светодиоды полностью погашены), однако они не сгруппированы в одном месте, а разбросаны по всей плате.
CPU (процессор) и VGA – под процессорным разъемом (при установке массивной системы охлаждения процессора и видеокарты в первый PEG их практически не видно). DRAM (память) – в правом верхнем углу платы. BOOT (передача управления запуском системы загрузчику операционной системы на накопителе) – над разъемами SATA.
Возможности BIOS Setup
| Модель | Gigabyte X299 Aorus Gaming 3 |
| Ссылка на сайт | Страница материнской платы на сайте производителя |
| Версия BIOS, с которой проводилось тестирование | F6 от 14 сентября 2017 года |
| BCLK | От 80 до 500 МГц с шагом 0.01 МГц |
| Оперативная память, МГц | Поддержка XMP Множители для DDR4 от 800 до 8300 МГц, в том числе 800/ 1000/ 1066/ 1200/ 1333/ 1400/ 1600/ 1800/ 1866/ 2000/ 2133/ 2200/ 2400/ 2600/ 2666/ 2800/ 2933/ 3000/ 3200/ 3400/ 3466/ 3600/ 3733/ 3800/ 4000/ 4200/ 4266/ 4400/ 4533/ 4600/ 4800/ 5000/ 5266/ 5533/ 5800 Тайминги задаются как единообразно, так и по каналам раздельно |
| Множитель процессора CPU Core |
От 7 до 80 с шагом 1 Отключение ядер |
| Напряжение CPU Core | - сдвигом с шагом 0.001 В от -0.300 до +0.400 В - фиксированное значение от 0.500 до 1.700 В с шагом 0.001 В |
| Напряжение CPU Mesh | - сдвигом с шагом 0.001 В от -0.300 до +0.400 В - фиксированное значение от 0.500 до 1.700 В с шагом 0.001 В |
| Напряжение CPU VCCIO | фиксированное значение от 0.80000 до 1.40000 В с шагом 0.05 В |
| Напряжение CPU VCCSA | фиксированное значение от 0.80000 до 1.40000 В с шагом 0.05 В |
| Компенсация просадок напряжения CPU Core (LoadLine Calibration) | Auto, Normal, Standard, Low, Medium, High, Turbo, Extreme |
| Напряжение оперативной памяти | Auto, от 1.000 до 2.000 В с шагом 0.005 В |
| Прочие напряжения | VCC Substained, VCCPLL, VCCPLL OC, CPU Core PLL Overvoltage, CPU VRIN Overvoltage |
| Интерфейс BIOS | Графический, поддержка восемнадцати языков локализации, в том числе русского |
| Функционал BIOS | Профили настроек (восемь в памяти BIOS плюс возможность сохранения и загрузки с накопителей SATA и USB) |
| Файловые системы, поддерживаемые BIOS для сохранения скриншотов и профилей настроек | Скриншоты: только USB и FAT16/32 Профили настроек BIOS: USB и SATA с FAT16/32 Файловая система NTFS не поддерживается |
| Secure Boot | По умолчанию отключено |
