Обзор и тестирование материнской платы Gigabyte X299 Aorus Gaming 3 (страница 5)

И это еще не все. На плате есть посадочных места M.2. Верхнее рассчитано на типоразмеры 2242, 2260 и 2280. Нижнее – 2260, 2280 и 22110.

Мало того, при задействовании имеющихся на плате двух посадочных мест M.2 можно получить дополнительные впечатления: при задействовании ближнего к процессорному разъему посадочного места M2Q_32G отключится сразу (сюрприз!) четыре SATA из восьми.

Причем это как раз те четыре SATA (с номерами 4, 5, 6 и 7), которые не закрываются видеокартой, установленной в верхний PEG. Какая прелесть…

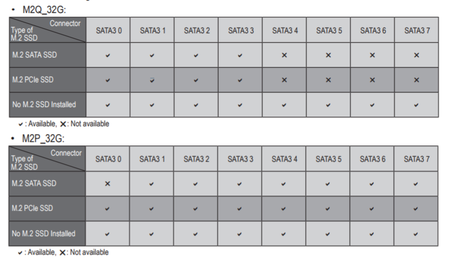

Как заверяет инструкция к материнской плате, нижнее посадочное место (маркировка M2P_32G) отключает только один разъем SATA 6 Гбит/с с номером 0 и лишь при установке M.2 SATA SSD, при M.2 PCIe SSD все разъемы SATA продолжают работать.

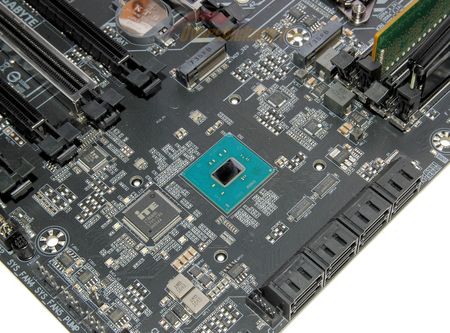

Ответственные за работу этой схемы микросхемы-переключатели ASMedia ASM1480 можно найти, сняв радиатор набора системной логики.

Как уже понятно, оба M.2 допускают установку SSD с интерфейсами и PCIe (NVMe/AHCI), и SATA. Кстати говоря, оба разъема можно объединить в RAID.

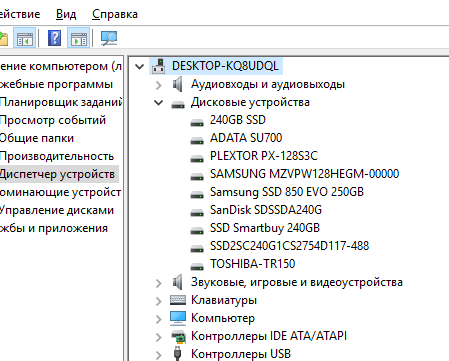

Путем использования комплекта SATA и PCIe SSD, а также адаптера M.2>SATA (нет в наличии M.2 SATA SSD), это было проверено на практике. Установка в верхнее посадочное место M.2 SSD PCIe действительно приводит к отключению четырех SATA 6 Гбит/с, а вот SATA SSD, подключенный через адаптер M.2>SATA, не заработал вовсе (соответственно, все четыре нижние SATA остались рабочими). Нижнее посадочное место – SATA SSD через адаптер M.2>SATA заработал и разъем SATA0 отключился, установка PCIe SSD не привела к отключению SATA – все разъемы остались рабочими. Вполне возможно, что инструкция к плате содержит ошибку (тем более, что соответствующей микросхемы-переключателя на плате и не наблюдается.

Так что при наличии в системе PCIe SSD и большого количества SATA-накопителей для установки второго M.2 PCIe SSD лучше обзавестись переходником PCIe x4 >> M.2. А про какую-либо карту расширения M.2 (например, WiFi-контроллер) лучше забыть и взять привычную карту расширения PCIe.

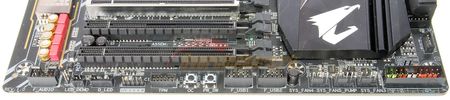

По нижнему краю платы мы обнаружим

• Колодку для подключения фронтальной панели корпуса системного блока (кнопки включения и перезагрузки, системный динамик, индикаторы активности);
• Над ней – перемычка сброса настроек BIOS;
• Три разъема для подключения вентиляторов и разъем для подключения термопары;
• Две колодки для подключения четырех портов USB 2.0;
• Кнопки Power и включение автоматического разгона (обе сопровождаются светодиодами, PW_SW горит при работе платы, OC_SW – только при включении авторазгона);
• Колодку для подключения модуля шифрования TPM;
• Колодки для подключения светодиодной RGB-ленты;
• Разъем LED_C1 для прямой подачи питания на подсветку платы (см. выше соответствующий раздел);
• Колодку фронтальной аудиопанели корпуса системного блока и колодка SPDif.

Правый край платы не закрыт какими-либо кожухами.

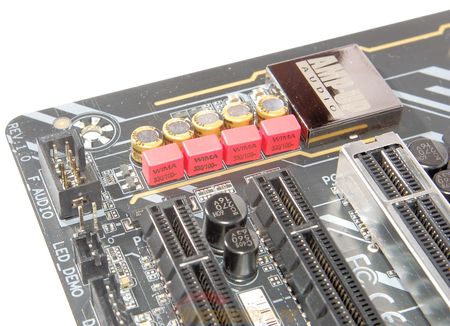

Аудиотракт, помимо крайне модных «Hi-End-конденсаторов» Nichicon и скрытого под металлической крышкой аудиоконтроллера Realtek ALC1220 (с интегрированным усилителем), несет в своем составе четыре пленочных конденсатора WIMA.

Как заявляет сама Gigabyte, «конденсаторы WIMA FKP2 широко используются в системах Hi-Fi премиум-класса. Добавление этого в эксклюзивную аудиосистему Aorus AMP-UP позволяет сделать идеальное встроенное звуковое решение для самых требовательных аудиофилов». Аудиоразъемы на задней интерфейсной панели платы позолочены с той же целью.

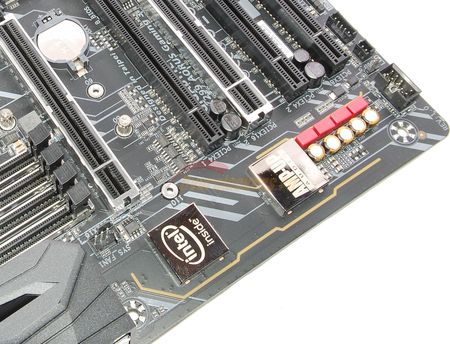

Также аудиотракт отделен от остальной части платы участками текстолита, лишенными токопроводящих слоев. Это решение должно снижать уровень электромагнитных наводок на аудиотракт от остальных элементов платы.

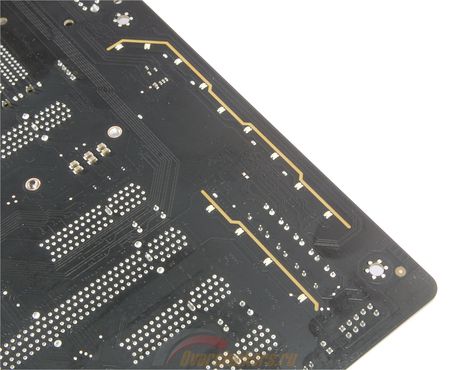

Вдоль участков «пустого» текстолита с тыльной стороны платы размещены две цепочки светодиодов.

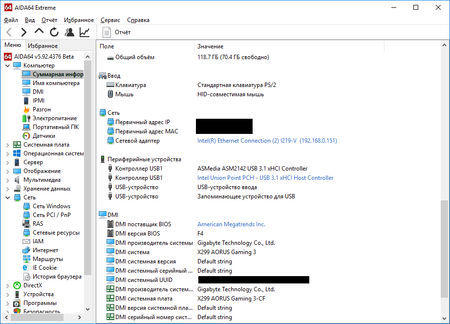

Какой именно гигабитный сетевой контроллер используется, Gigabyte не уточняет, ограничиваясь лишь «Intel GBe LAN chip», а сам он вместе со всей сопутствующей элементной базой накрыт металлической крышкой с логотипом Intel Inside. Но можно лишь сказать, что AIDA64 он распознается как Intel I219-V
