Вступление

Старшие видеокарты компании NVIDIA оборудованы новым разъёмом 12VHPWR, который некоторые производители ещё называют PCI-e Gen5. Это не совсем корректно и пользователи могут запутаться. Тем не менее, если на коробке блока питания есть надпись PCIE5, то скорее всего речь идёт именно о поддержке графических ускорителей с 12VHPWR.

Пока с самими видеокартами в комплекте поставляются переходники, которые успели наделать много шума. Он был связан с оплавлением коннекторов на флагманских моделях серии GeForce RTX 4090. Учитывая, что сейчас у нас в стране есть некоторые трудности с гарантией, кто-то мог пострадать и потерять не только видеокарту, но и деньги. Это связано с тем, что гарантийщики очень не любят механические и термические повреждения на устройствах, особенно на фоне бума майнинга.

Разумным решением выглядит покупка блока питания с изначальной поддержкой нового коннектора. Однако сейчас таких устройств не так много и стоят они дорого. Выбор скромен, но зато очевидно, что подобные блоки питания мощные и современные, с поддержкой самых передовых стандартов эффективности.

Флагманские процессоры в разгоне тоже способны потреблять большое количество энергии и сегодня никого не удивляет, что Intel Core i9-13900K может кушать 300 Вт, только успевай его охлаждать. Если в пару к нему добавить GeForce RTX 4090, станет понятно, что блок питания 1 кВт – это почти впритык, ведь в системе есть другие потребители, а БП не может постоянно работать на пределе; хотелось, чтобы был запас.

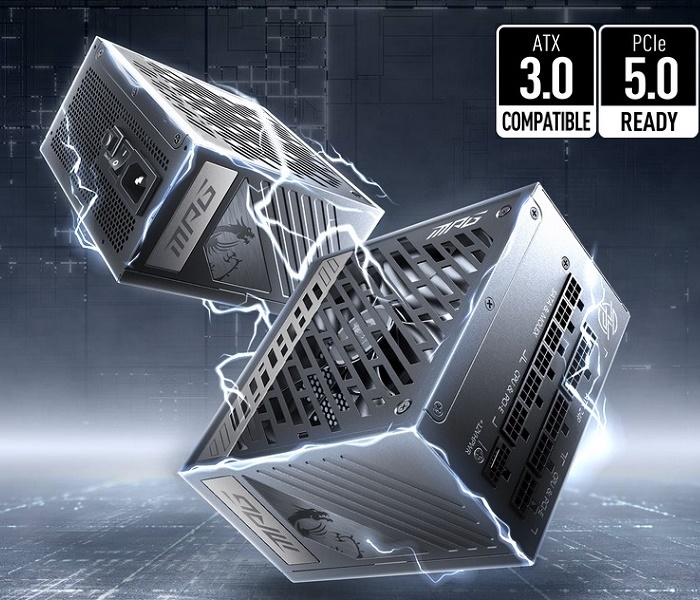

Впрочем, для сборок среднего уровня 1000 Вт ещё хватает, и сегодня мы рассмотрим одну такую модель, которая называется MSI MPG A1000G PCIE5. Из названия можно понять, что 1000 – это 1 кВт, G – это стандарт 80 Plus Gold, а PCIE5 – поддержка нового разъёма 12VHPWR. Само устройство относится к серии MSI Performance Gaming (MPG) и далеко не флагман, а скорее модель среднего уровня. Изучим новинку более детально.

Упаковка и комплектация

Коробка блока питания не очень большая и тяжёлая. Она изготовлена из плотного картона. Оформлена красиво и с цветной полиграфией, несмотря на преимущественно чёрный фон.

На передней стороне коробки размешено большое изображение самого блока питания. Кабелей не видно. Известно, что блок полностью модульный и поэтому удивляться не приходится.

MSI MPG A1000G PCIE5 представляет обновлённую модель прошлого поколения MSI MPG A1000G без приставки PCIE5. Чтобы покупатель не запутался, в правом верхнем углу есть вставка с надписями: ATX 3.0 Compatible и PCI 5.0 Ready. В левом верхнем углу находится крупный логотип MSI Gaming. Ниже указана модель устройства, а ещё есть значок 80 Plus Gold.

С обратной стороны информации больше. Понравилось то, что есть изображение кабелей с отмеченной длиной, таблица с количеством разъёмов и спецификация. Всё это также можно найти на сайте производителя. Присутствует информация о том, что блок соответствует ATX 3.0 и поддерживает разъём 12VHPWR.

Тут же указано, что БП компактных размеров, есть функция остановки вентилятора, а ещё используются японские конденсаторы. Касательно размеров – они скорее стандартные. Другими словами, блок просто не удлинённый, а обычный, что позволяет установить его в любой корпус, совместимый со стандартным блоком. Поэтому компактный в данном случае не означает SFX формат.

Внутри находится каркас из вспененного полиэтилена, куда упакован сам блок питания. Рядом размещена сумочка с кабелями и аксессуарами. В комплекте ещё есть инструкция и памятка о подключении кабеля к новому коннектору.

Сумка на липучке, на ней изображён фирменный логотип MSI Gaming.

Помимо прочего в комплекте идет силовой кабель с евровилкой и четыре крепёжных винта.

Часть кабелей в оплётке, а другие без неё. Первых всего два. Это один кабель с коннекторами 12VHPWR и один PCI-e 6+2 pin.

Все остальные кабели без оплётки.

Все кабели достаточно длинные, но без фанатизма. Длина стандартная – 600-700 мм.

Кстати, полное количество кабелей, их длина и число разъёмов указаны на упаковке.

Дизайн и особенности

Габариты блока MSI составляют 150 х 150 х 86 мм, масса без кабелей около 1.7 кг. Корпус стальной, толщина металла ~0.7 мм. Сверху он окрашен порошковой краской в чёрный матовый цвет. На корпусе присутствуют серебристые декоративные накладки.

На самой крупной из них расположен узор, а на двух других надписи MPG и MSI. Вентилятор один размером 135 х 135 мм. Для него в корпусе проделаны отверстия. Специальной решётки тут нет.

С противоположной стороны находится информационная табличка. На ней есть информация о модели устройства, мощности и таблица с показателями тока по линиям. Также есть значок 80 Plus Gold. Рядом предусмотрена наклейка с серийным номером и штрихкодом.

Сзади устройства находятся вентиляционные отверстия. Здесь же есть разъём для подключения силового кабеля, выключатель и кнопка бесшумного режима.

При включении этого режима вентилятор начинает работать после достижения 40% мощности, что в данном случае составляет 400 Вт.

Блок питания полностью модульный, поэтому с противоположной стороны размещены коннекторы для кабелей.

Прошлое поколение этого БП не попадалось мне в руки, поэтому ничего не могу сказать о его начинке. Что касается изучаемого устройства, то компания MSI обратилась к OEM-производителю CWT (Channel-Well Technologies).

Компоновка внутри плотная. Поэтому всё не уместилось на основной плате и есть несколько дочерних, которые распаяны вертикально.

Стадия фильтрации является типичной. Четыре конденсатора Y, два конденсатора X и две фильтрующих катушки индуктивности. К каскаду фильтрации подключены два крупных выпрямительных моста Taiwan Semiconductor GBU1506, размещенных на собственном крупном радиаторе. Пассивными компонентами схемы APFC являются: огромный конденсатор APFC Nichicon 400 В/820 мкФ и такая же большая фильтрующая катушка в корпусе. Активные компоненты APFC расположены на самом длинном радиаторе блока.

Ещё два транзистора Infineon IPA60R125P6 можно найти на отдельном радиаторе. Они образуют инверсионную топологию полумоста на первичной стороне основного трансформатора. Выход основного трансформатора подключен к восьми силовым полевым МОП-транзисторам International Rectifier IRFH7004PBF, которые генерируют одну шину 12 В, расположенную на вертикальной дочерней плате.

Линии 3.3 В и 5 В генерируются с помощью схемы преобразования постоянного тока в постоянный, которую можно найти на следующей вертикальной дочерней плате. Все конденсаторы на вторичной стороне производятся компаниями Nippon Chemi-Con и Nichicon.

Вентилятор размера 135 х 135 мм производства компании Hong Hua – модель HA13525H12S-F. Он оборудован гидродинамическим подшипником, максимальная скорость составляет 2300 об/мин.

Тестовая конфигурация

Тестирование блока питания MSI MPG A1000G PCIE5 проводилось со следующей конфигурацией:

• Процессор: Intel Core i9-13900K;
• Охлаждение: Noctua NH-D15;
• Термоинтерфейс: GD900-1;
• Материнская плата: ASUS Prime Z790-P;
• Память: 2 x 16 Гбайт DDR5-6400, Team (SKhynix);
• Видеокарта: MSI GeForce RTX 4090 Suprim;
• Накопитель: Samsung PM9A1 1 Тбайт;
• Блок питания: MSI MPG A1000G PCIE5, 1000 Ватт.

Температура в помещении находилась на уровне 22°C, уровень шума составлял 27.1 дБ.

Результаты тестов

Максимум, что удалось выжать из стендовой сборки – 900 Вт. Для этого пришлось разогнать процессор и видеокарту.

Тепловизор показал, что под нагрузкой блок питания MSI греется не сильно. Заметно сильнее он нагревается в пограничном режиме, когда вентилятор ещё не работает, а потребляемая мощность уже близка к 400 Вт.

Заключение

MSI MPG A1000G PCIE5 – это современный, полностью модульный блок питания, который подойдёт для сборок среднего уровня. Он изготовлен из качественных материалов по очень хорошей схеме и спокойно выдерживает максимальную нагрузку, но для использования вместе с GeForce RTX 4090 нужно брать что-то солиднее, поскольку на одну только видеокарту будет уходить 500-600 Вт в пике. Что касается прочего, отмечу хороший комплект поставки и длинные провода.

Нагрев MPG A1000G PCIE5 при работе умеренный. Есть возможность отключения вентилятора при небольших нагрузках. При потреблении 400 Вт вертушка включается автоматически и работает достаточно тихо, хотя максимальные обороты могут достигать 2300 об/мин. Кабели гибкие, а основным отличием от модели прошлого поколения является поддержка нового разъёма для видеокарт 12VHPWR. На этом кабеле указано, что он может работать с устройствами до 600 Вт. Также в комплекте есть обычные кабели для ускорителей с коннекторами PCI-e 6+2 pin.

КПД блока достаточно высок на всём диапазоне мощности. Самый заметный нагрев наблюдается при выключенном вентиляторе при потреблении около 400 Вт, когда он уже вот-вот должен включиться. Поэтому смысла в таком режиме мало, ведь исходящий от устройства шум при скромной мощности очень слабый. Зато компоненты всегда хорошо охлаждаются, да и блок питания при таком подходе прослужит дольше.

По итогам обзора блок питания MSI MPG A1000G PCIE5 получает награду:
