Обзор и тестирование корпуса MSI MEG Prospect 700R

Оглавление

• Вступление
• Упаковка и комплектация
• Дизайн и особенности корпуса
• Тестовый стенд
• Сборка системы
• Результаты тестов
• Заключение

Вступление

Для создания мощной игровой сборки часто требуется большой и просторный корпус. И пусть все компоненты можно разместить в компактной модели, но я много раз сталкивался с тем, что возникают проблемы с охлаждением процессора и видеокарты. Их можно решить, но тогда придётся пожертвовать производительностью. Кроме того, большой корпус обычно нужен для топовых сборок на флагманских компонентах, чтобы можно было свободно разместить современные видеокарты и производительную СО. Зачастую это касается установки кастомного жидкостного охлаждения и размещения резервуара с помпой.

Также без крупного корпуса не обойтись владельцам больших материнских плат формата E-ATX, которые совместимы не со всякими компактными корпусами. Производители прекрасно понимают эту ситуацию и поэтому действительно большие корпуса стоят дорого. А если пользователь готов раскошелиться, то бонусом ему можно увеличить функциональность, добавив различные эксклюзивные и необычные решения. Через мои руки прошло много таких моделей и у каждой были свои интересные моменты…

Прогресс не стоит на месте, и производители постоянно пытаются нас чем-то удивить, добавив что-то новое. Также многим известно, что корпуса производят специализированные компании, для которых это является основным бизнесом, и крупные производители различных компьютерных комплектующих, для которых важно обеспечить покупателю возможность сделать сборку на базе компонентов одного бренда, чтобы всё было в едином стиле.

Например, так поступает фирма MSI, которая на сегодняшний день предлагает полный набор элементов, за исключением разве что самого процессора и оперативной памяти. Это зачастую удобно, красиво и объединено одной общей концепцией. Отчасти поэтому выбор всех компонентов в одном стиле выглядит заманчиво. Но чтобы угодить как можно большей аудитории, компаниям приходится выпускать несколько моделей. Таким образом получается попасть в каждый сегмент, а у пользователя присутствует выбор. Сегодня мы рассмотрим флагмана MSI – корпус MEG Prospect 700R.

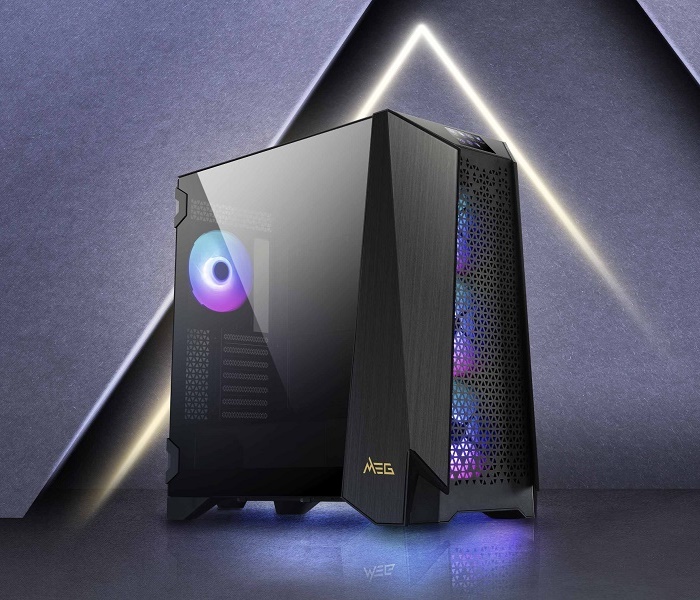

Данная модель рассчитана на сборку мощных высокопроизводительных систем с возможностью установки СЖО и предлагает множество интересных особенностей. Посмотрим, что нового и необычного нам предложил производитель.

Упаковка и комплектация

Коробка очень большая и тяжёлая. Она изготовлена из плотного картона, но с цветной полиграфией снаружи. Её габариты составляют 690 х 365 х 645 мм, масса – 21.55 кг. По бокам есть прорези для ручек, что удобно, но не для одного человека.

Оформление отличное благодаря цветной полиграфии. Сверху и снизу коробка заклеена скотчем. Там нет никакой информации, кроме названия модели и логотипа производителя.

Поэтому будем изучать одинаковые боковые стенки с изображениями устройства. Здесь также указана модель и присутствует крупный логотип MSI Gaming. Всё это выполнено золотой краской, что намекает на премиальный статус.

Вся основная информация по модели находится с двух торцов. На одном из них представлена спецификация.

На другом торце на нескольких языках, включая русский, указана ссылка на сайт производителя для того, чтобы получить подробную информацию. Ещё есть несколько значков с подписями, которые немного раскрывают возможности корпуса.

При открытии коробки выяснилось, что корпус расположен передней панелью вверх. На этот раз вместо пенопласта используется каркас из чёрного вспененного полиэтилена. По углам есть специальные усиленные уголки из МДФ.

Извлечение корпуса из упаковки не вызывает проблем, но одному это будет сделать тяжеловато.

Комплект поставки разделён на две части. Одна из них покоится в отдельной коробке, которая расположена между деталями каркаса из вспененного полиэтилена, а другая скрыта ещё в одной коробке, которая спрятана внутри корпуса.

В первой коробке можно найти две детали.

Одна из них представляет собой вставку-расширитель для модификации внутренней панели корпуса. Она необходима для того, чтобы можно было установить материнскую плату формата E-ATX.

Другая пластина также позволяет модифицировать внутреннюю панель так, чтобы в передней части стало больше свободного места.

Внутри корпуса лежит ещё одна коробка с дополнительными аксессуарами.

Что в комплекте поставки?

• Несколько стяжек;
• Комплект разных винтов;
• Адаптер для закручивания втулок;
• Кабель-разветвитель для вентиляторов;
• Крестообразная отвёртка.
• Руководство по установке.

Это ещё не всё. В комплекте поставляется специальный адаптер для установки видеокарты вертикально. Однако для полного функционала не хватает райзера PCI-e x16. Его придётся покупать отдельно (такая практика у всех производителей).

Часть компонентов уже смонтирована в корпусе: вентиляторы, контроллер подсветки и корзина с лотками для жёстких дисков.

Дизайн и особенности корпуса

Сам корпус не такой огромный как упаковка и на самом деле удобный. Его габариты составляют согласно спецификации 585 х 257 х 537 мм, масса – 15.95 кг. Это по-прежнему кажется много, но обе боковые панели на петлях и просто снимаются.

В описании указано, что одна боковая стенка из стекла, другая стальная. Корпус размера Midi Tower с нижним расположением блока питания. Рама корпуса стальная, передняя панель тоже, но за ней есть сеточка внутри. В местах соединения используются заклёпки. Я не нашёл информации о толщине металла, но сам намерил 0.7 мм. Судя по весу, это похоже на правду и реальный диапазон 0.6-0.7 мм плюс толстый слой краски. За время тестирования ничего не поцарапалось. Металл не гнётся, не мнётся и не люфтит.

Качество изготовления и материалов очень хорошее. Всё подогнано ровно, нет щелей или заусенцев и прочих производственных дефектов/недоработок.

Передняя панель сделана в виде трапециевидного профиля. На наклонные плоскости накладываются специальные выступы боковых панелей. Сделано всё очень интересно, и такую конструкцию я встречаю впервые.

Сама передняя панель стальная, сетчатая с крупной ячейкой. Это не страшно, поскольку внутри находится мелкая нейлоновая сетка для улавливания пыли. Всё легко снимается без инструментов, а конструкций фиксации тут две. Прежде всего – это магниты, расположенные на пластиковых рамках сеток. Второй вариант – это фиксация металлических выступов с шариками в пластиковых гнёздах, размещенных на раме корпуса. Так крепится верхняя и передняя панели.

Спереди уже установлено три вентилятора 140 х 140 мм с подсветкой на приток и ещё один сзади на вытяжку. Всего в корпус можно установить десять вентиляторов 120 мм или семь 140 мм.

Также корпус подразумевает установку радиатора СЖО спереди, сверху, сзади и на внутренней панели. Везде есть свои сетки, кроме задней панели – там вентилятор должен работать на вытяжку тёплого воздуха из корпуса. Боковая стеклянная панель тут сделана в форме дверцы на петлях. Такая конструкция удобна и позволяет быстро организовать доступ.

Стекло приклеено к двум стальным пластинам. На одной – петли, а на другой – металлические выступы с шариками. Фиксация надёжная и требуется значительное усилие для открытия. Само стекло обклеено абсолютно прозрачной плёнкой. Если и есть тонировка, то она незначительная.

По периметру идет чёрная рамка шириной около 20 мм. Ещё на обеих дверцах есть загиб в сторону передней панели. Он скомбинирован из металла и пластика и немного выступает относительно основной панели.

Надёжно ли приклеены эти стальные планки? Да, очень даже хорошо, а передняя дополнительно крепится винтами к загибающейся панели. Такой вариант фиксации получается надёжнее, чем магниты. Держится очень хорошо, а открывается с приличным усилием. Мне этот вариант открытия и фиксации нравится больше, чем винты насквозь или барашки сзади.

Правая стальная стенка крепится аналогичным образом, только зеркально. Ещё на панели есть вырезы, а чтобы пыль не проникала, предусмотрена специальная сетка на магнитах.

Стальная боковая дверца очень похожа на стеклянную наличием петель и загибающейся частью на переднюю панель корпуса. Она также легко снимается с петель.

Внизу расположен тоннель, где спрятан блок питания и часть его проводов. Легко заметить, что конструкция стоек не такая простая. По периметру есть изгибы на боковых планках. Они образуют сложные профили и увеличивают жёсткость. В местах соединения профилей каркаса корпуса присутствуют заклёпки.

Рама получилась крепкая, прочная и жёсткая. Внутри мы можем увидеть резиновые шторки в проёмах, как на большинстве премиальных моделей системных блоков.

Сначала посмотрим на корпус снизу. Здесь можно видеть традиционную сетку для защиты от пыли. Она расположена в месте захвата воздуха блоком питания, легко снимается, её можно мыть и пылесосить.

Каркас сетки изготовлен из пластика, он задвигается по направляющим и фиксируется. Ну а сетка изготовлена из нейлона с очень мелкими ячейками.

Ещё снизу видны винты прорези для корзины жёстких дисков. Её можно передвигать, для этого предусмотрена система направляющих и пазов, а фиксация производится защёлками. Если у вас нет 3.5” накопителей, лучше будет её просто снять.

Корпус MSI стоит на четырёх крупных пластиковых ножках, на которых есть четыре площадки из мягкой резины для устойчивости. При передвижении корпуса по поверхности стола следов у меня не оставалось.

Каждая из опор крепится при помощи винтов к основанию. Корпус даже пустой стоит очень хорошо, сдвинуть его трудно. С собранной в нём системой он стоит как прикрученный.

Сверху корпус очень хорошо вентилируется. Для этого предусмотрена просто огромная стальная панель с большим количеством отверстий. Под ней расположена ещё одна нейлоновая сетка на пластиковом каркасе. Что мне больше всего понравилось – сетки взаимозаменяемы.

Все сетки с магнитным креплением на пластиковой рамке. Они легко снимаются и очищаются.

Верхняя панель крепится к раме, где установлены специальные пластиковые гнёзда, куда вставляются стальные шарики выступов на панелях.

Сверху места достаточно для того, чтобы свободно разместить радиатор с вентиляторами. До места крепления платы солидное расстояние и ничего не должно мешать. Ограничения могут быть лишь по толщине радиатора.

Также сверху находятся разъёмы и кнопки. Они расположены ближе к передней панели, что логично. Спереди на скос ещё идёт панель с экраном. Она выполнена отдельным модулем с пластиковым корпусом.

Есть кнопки Power, переключатель режимов подсветки и Reset, а из разъёмов присутствуют два USB 3.2 Gen1 Type-A, один USB 3.2 Gen2x2 Type-C. Кроме этого есть два джека для наушников и микрофона. Изнутри это всё выглядит не так красиво.

Передняя панель легко снимается.

Она также стальная и окрашена в тот же цвет, что и весь корпус, поэтому может создаться иллюзия, что он монолитный. Когда используется пластик, то на нём сложнее создать ту же фактуру и цвет, что на основном шасси. Здесь такой проблемы нет, поскольку используется металл. Спереди мы видим узоры из мелких треугольных отверстий.

Фиксация передней панели осуществляется пластиковыми гнёздами и шариками на панели. Сетка фиксируется на магнитах к раме.

Всё это обеспечивает лёгкость и простоту при сборке. За передней панелью установлены три вентилятора с подсветкой. Все они одинаковые: 140 х 140 мм. Каждый оборудован ARGB-подсветкой, и все подключаются к одному хабу на правой стальной дверце.

Ещё один такой вентилятор размещен сзади и работает на выхлоп горячего воздуха. У каждого вентилятора по два кабеля: один 4-pin Fan с ШИМ-управлением, а другой – 3-pin ARGB 5В.

В комплекте есть разветвитель, позволяющий вывести все четыре вентилятора на один канал, но изначально они все подключены к одному хабу.

Блок питания устанавливается в тоннель изнутри, для чего есть специальная монтажная рамка с барашками. Блок крепится сначала к рамке, а потом уже она сама к раме корпуса.

Выше находится вырез для заглушки задней панели материнской платы и заглушки слотов расширения. Корпус высокого уровня, поэтому они снимаются, а не выламываются.

Ещё возможна установка специального каркаса для размещения видеокарты в вертикальном состоянии. Приспособление идет в комплекте и устанавливается в штатный проём с заглушками. Часть заглушек снимается и вставляется данный модуль. Также в корпусе между заглушек нет стальных разделительных полос, поэтому всё устанавливается отлично.

С обратной стороны в тоннеле есть корзина для установки двух жёстких дисков 3.5”. Каждый сначала устанавливается в пластиковый лоток, а потом задвигается в корзину. Ещё два накопителя 2.5” можно установить на внутренней панели за правой стенкой. Для этого предусмотрена специальная монтажная пластина.

Основные особенности выяснили, пора переходить к сборке.

Тестовый стенд

Тестирование корпуса MSI MEG Prospect 700R проводилось со следующими компонентами:

• Процессор: Intel Core i5-13600K;
• Кулер: Noctua NH-D15;
• Термоинтерфейс: GD900-1;
• Материнская плата: ASUS ROG Maximus Z690 Apex, версия BIOS 3501;
• Память: 2 x 16 Гбайт DDR5-6400, Team (SKhynix);
• Видеокарта: MSI GeForce RTX 4070 Ti Gaming X Trio 12 Гбайт;
• Накопитель: Samsung PM9A1 1 Тбайт;
• Блок питания: MSI MPG A1000G PCIE5.

Сборка системы

Процесс сборки системы доставляет сплошное удовольствие. Корпус просторный, доступ отличный и везде без труда можно подлезть. Все манипуляции проводятся очень комфортно. Сверху есть даже пространство, чтобы просунуть руку и подключить коннектор дополнительного питания.

Корпус очень удобен для сборки, нет никаких нюансов или подводных камней, с которыми пришлось столкнуться. За правой стенкой всё отлично укладывается, и она легко закрывается, благо пространства достаточно.

Система собрана, теперь можно запустить ее и посмотреть на работу MSI MEG Prospect 700R.

Самого пристального внимания заслуживает верхний экран с тачскрином, в котором реализовано множество различных функций. Кроме этого, экран может отображать анимацию, время, погоду и мониторинг различных значений.

Местами хотелось бы получить больше информации с датчиков материнской платы, но возможно функциональность со временем будет расширяться и появятся новые возможности. Пока есть отдельная термопара и температуру с неё можно вывести на экран. Также есть мониторинг вентиляторов и возможность управлять их скоростью.

Всё работает отлично, тачскрин хорошо реагирует, яркость достаточная, разрешения экрана хватает.

Стеклянная панель легко закрывается, и в таком режиме корпус получается немного тише. Есть несколько собственных режимов подсветки, а в меню можно переключиться на режим синхронизации с материнской платой.

Результаты тестов

Для тестов использовалось несколько разных пакетов, которые равномерно разогревали процессор и видеокарту по отдельности. Prime95 и Furmark соответственно неплохо справились с поставленной задачей.

Помимо этого было проверено несколько вариантов использования штатных вентиляторов MSI MEG Prospect 700R и проведено сравнение корпуса с открытым стендом.

• Открытый стенд (ОС);
• Все корпусные вентиляторы включены (MAX);
• Все корпусные вентиляторы включены (LOW);
• Все корпусные вентиляторы отключены (OFF).

Уровень шума

Температура

Заключение

MSI MEG Prospect 700R – это по-настоящему флагманская модель известного производителя компьютерных компонентов. Это очень большой, хорошо вентилируемый и прекрасно оснащённый корпус. И выглядит он круто, но мне больше понравились функциональность и эргономика. С ним удобно работать, а собирать систему вообще сплошное удовольствие. Всё отлично продумано, а кабель-менеджмент один из лучших. За правой стенкой предусмотрено несколько трасс для укладки кабелей. Там же находится плата контроллера управления вентиляторами и подсветкой.

Само управление осуществляется не кнопками, а при помощи сенсорного экрана в верхней передней части. Это отдельная история. Понятно, что панель сама по себе смотрится здорово и необычно, но на неё можно выводить разную информацию о системе, осуществлять не только мониторинг, но и регулировки. Можно управлять режимами подсветки и оборотами вентиляторов. При этом на экране отображаются показания с тахометра вертушек. Всё сделано просто и понятно, но для использования всех функций необходимо установить фирменное ПО. Это понятно и логично. Возможности панели достаточны, а работать с ней комфортно. Тачскрин работает хорошо.

Штатно в MSI MEG Prospect 700R спереди установлено три вентилятора 140 х 140 мм. Это отличное решение, которое теоретически позволяет разместить радиатор 420 мм во фронтальной части, хотя производитель официально заявляет в спецификации только 360 мм. Качество изготовления очень хорошее. Все детали идеально подогнаны, зазоры минимальны, краска ровная, а её слой достаточно толстый. Организован хороший кабель-менеджмент, а многие технологические отверстия закрыты резиновыми шторками.

Также можно заметить, что везде присутствуют сетки для улавливания пыли, а боковая дверца сделана на петлях для удобства обслуживания. И пусть в премиальных моделях местами используют алюминий, но это на функциональность никак не влияет, лишь на внешний вид. Ещё здесь предусмотрен отдельный хаб со своим контроллером для управление эффектами подсветки. Он синхронизируется с материнской платой. Хаб закреплён на внутренней панели, но ничего не мешает его снять и перенести в другое место.

В корпусе удобно осуществлять сборку: всё легко разбирается, везде хороший доступ и само шасси не очень тяжёлое. Корпус получился объёмным, а видеокарту можно установить как вертикально, так и горизонтально, для чего в комплекте есть специальный адаптер, но, к сожалению, нет райзера PCI-e x16.

По итогам обзора корпус MSI MEG Prospect 700R получает награду:
