Обзор и тестирование видеокарты MSI GeForce RTX 4070 Ti Gaming X Trio

Оглавление

• Вступление
• Упаковка и комплектация видеокарты
• Дизайн и особенности видеокарты
• Тестовая конфигурация
• Стандартные частоты и разгон
• Заключение

Вступление

В преддверии появления следующей линейки видеокарт компании NVIDIA мы продолжаем знакомиться с устройствами GeForce RTX 4000, которые давно уже продаются и обрели популярность. К слову, эта самая популярность пропорциональна стоимости самой видеокарты, и чем она дешевле, тем выше спрос. Поэтому терпеливые ребята копят денежки на новую RTX 4070, а дерзкие, наглые и расторопные уже играют на таких моделях, но с приставкой Ti.

Нельзя сказать, что за новинками видеокарт выстроилась огромная очередь, поскольку после бума майнинга на вторичном рынке оказалась лавина устройств прошлых поколений. Зачем платить больше, если можно сэкономить и купить подержанную видеокарту после майнинга, сделать даунвольтинг и получать удовольствие… Поэтому другая половина дерзких, наглых и расторопных пользователей затарилась GeForce GTX 1660 и RTX 2060 Super, также ни в чём себе не отказывая, если речь идёт о разрешении Full HD. А как насчёт 4K и Hogwarts Legacy? Тут может не помочь даже та самая RTX 4070 Ti, но всегда можно снизить настройки качества или воспользоваться технологией DLSS 3.0, чтобы получать удовольствие от игрового процесса.

Если разработка новых GPU немного замедляется, то производители самих видеокарт стремятся выпустить как можно больше модификаций на одном графическом процессоре, чтобы максимально охватить целевую аудиторию. Хочешь белую модель – пожалуйста, подешевле – да на здоровье! Здесь важно помнить народную мудрость, что скупой платит пару раз, а кто-то – постоянно. И приходит понимание определённых рисков. Купишь старую карту – гарантии нет никакой, купишь новую без гарантии – рискуешь большей суммой. Логично, что наученные жизнью покупатели выбирают проверенные магазины, где есть какая-то гарантия, или рискуют относительно небольшой суммой и играют в Б/У лотерею. Кстати, такие видеокарты как GeForce GTX 1660 и RTX 2060 Super сейчас не резон ремонтировать, ведь их стоимость может приблизиться к стоимости самой карты…

Поэтому пользователи идут в магазин и покупают GeForce RTX 4070 Ti. Возможно, даже компании MSI – в этом поколении она выпустила действительно хорошие видеокарты, если сравнивать их с конкурентами. Если уж реально хочется сэкономить на покупке, есть вариант рассмотреть обычную MSI GeForce RTX 4070 Ti Gaming X Trio, которая доступнее белой версии.

Можно ли сэкономить на цвете, если он не так важен, или белая версия ещё чем-то принципиально отличается, помимо декоративных элементов? Этот вопрос интересует многих, и сегодня мы на него ответим.

Упаковка и комплектация видеокарты

У каждой серии продуктов есть свой стиль в оформлении. Это же касается серии Gaming X Trio. Однако здесь есть две версии: стандартная и лимитированная белая. В оформлении между ними тоже есть различия.

Коробка крупная, ручки для транспортировки не предусмотрено. Спереди мы видим крупное изображение устройства на тёмном фоне с яркими разноцветными полосами, которые сочетаются с элементами подсветки на кожухе устройства. В левом верхнем углу находится эмблема серии Gaming. Слева внизу крупными символами обозначено название модели, а справа находится вставка с указанием графического процессора.

На обратной стороне коробки также есть небольшое изображение устройства, где видна RGB-подсветка спереди видеокарты. Ещё здесь описаны ключевые особенности устройства: Tri Frozr 3, Torx Fan 5.0, Core Pipe и MSI Center. Внизу есть компактная спецификация, а системные требования не указаны. На сайте мы узнаём, что рекомендуется блок питания на 700 Вт.

Открыв коробку, сверху видим лист из вспененного полиэтилена. Убрав его, обнаруживаем каркас из такого же материала.

В нём и ещё дополнительно в антистатическом пакете зажата видеокарта. Ниже есть отсек, где упакованы части комплекта поставки. Если быть точнее, то это поддерживающая карту специальная планка и легендарный переходник 12VHPWR. Последний находится в отдельном пакете, где снаружи чётко показано, что от блока питания к каждому разъёму должен идти независимый кабель.

Инструкции находятся на самом дне упаковки под видеокартой в небольшом углублении. Как монтировать эту штангу из комплекта, показано именно там.

Дизайн и особенности видеокарты

Габариты видеокарты составляют: 337 х 140 х 77 мм, масса – 1594 г. Для сравнения приведу те же характеристики версии White: размеры -– 337 х 140 х 62 мм, масса – 1599 г.

Разницы в габаритах нет вообще, а по весу она в пределах погрешности. Визуально карта больше похожа на MSI GeForce RTX 4080 Gaming X Trio, которую я также рассматривал. Все разъёмы задней панели и сам разъём PCI-e x16 закрыты чёрными пластиковыми заглушками.

Во внешнем оформлении мы видим узнаваемые черты. Схожим образом реализована подсветка на кожухе. Здесь также используется новый разъём питания 12VHPWR, как на старших адаптерах. Однако, переходник из комплекта подключается к двум коннекторам 8-pin PCI-e.

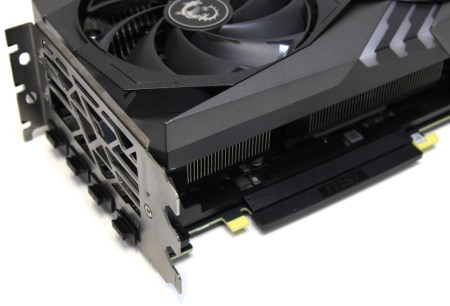

Карта занимает три слота расширения. Для усиления жёсткости конструкции в комплекте поставляется специальная стальная пластина, окрашенная в чёрный цвет.

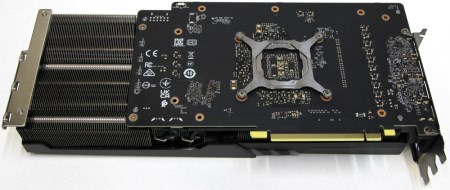

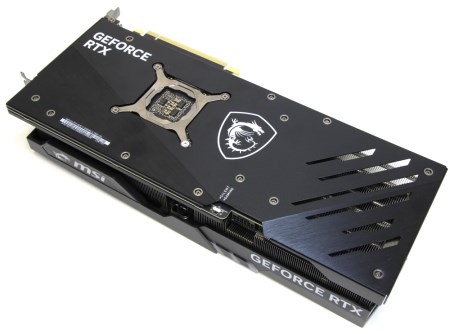

Сзади видеокарты мы снова видим защитную пластину («бэкплейт»). Она также выполняет функцию теплоотвода. Здесь совсем другое оформление наружной поверхности по сравнению с белой версией. Ещё здесь нет защитной плёнки на лицевой поверхности, но есть несколько термопрокладок, которые расположены неподалёку от графического процессора с обратной стороны.

Ещё с обратной стороны платы находится пара ШИМ-контроллеров. Есть места для нескольких светодиодов в левой части, но они распаиваются только на модификации Suprim. Танталовых конденсаторов в большом количестве на плате нет. Они твердотельные капсульные и все находятся спереди.

Кулер снимается очень просто. Для этого нужно сначала снять заднюю пластину, а затем открутить специальную монтажную рамку на четырёх винтах. После этого снимается кулер, но остаётся ещё одна рамка спереди.

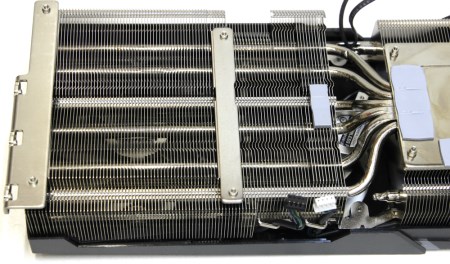

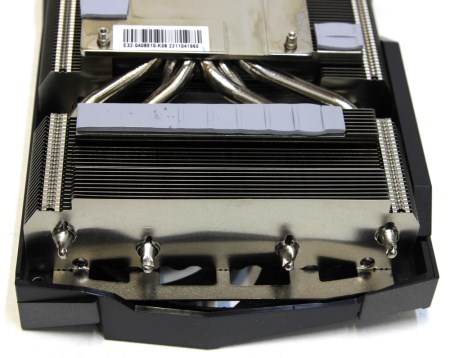

Радиатор изготовлен по классической схеме. Три секции и шесть тепловых трубок. За теплоотвод отвечает обычная медная никелированная пластина. Графический процессор контактирует с ней напрямую через термопасту, а с микросхемами памяти через термопрокладки.

Далее уже от неё расходятся тепловые трубки и пронизывают несколько массивов алюминиевых рёбер. Трубки медные, никелированные диаметром 6 мм.

Сами пластины достаточно крупные и их много. Поэтому радиатор крупный, но те такой большой, как у Suprim. Все элементы пропаяны.

Акцент явно сделан на эффективность и возможность отвода большого количества тепла, но большого запаса уже не ощущается. В спецификации указано 285 Вт, а в BIOS стоит лимит на 305 Вт. Исходя из этих показателей, рассчитывались возможности теплоотвода кулера.

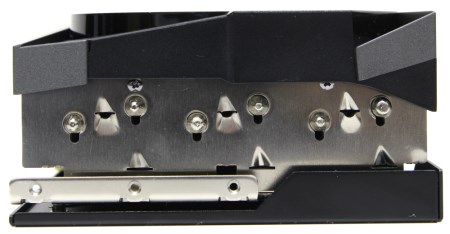

Пластиковый кожух чёрный с серыми вставками. Он крепится шестью винтами к специальным креплениям на радиаторе спереди. Если вы думаете, что вентиляторы крепятся к кожуху, то это не так. Здесь они также напрямую крепятся к специальным монтажным приспособлениям на радиаторе.

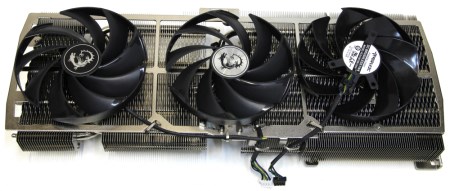

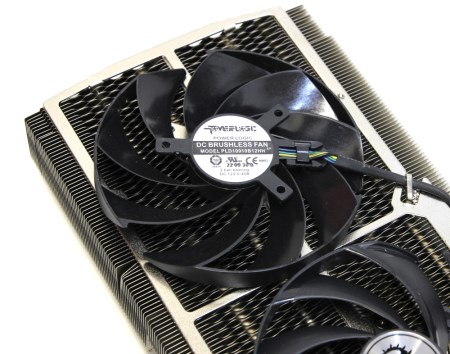

Кулер достаточно тихий и производительный. Здесь используются три вентилятора Power Logic PLD10020B12H с техническими характеристиками 12 В, 0.40 А. Максимальная скорость 2800 об/мин, шум на расстоянии 1 м – 48 дБ.

Это не мало, но обеспечивает сильный воздушный поток и есть небольшой запас по мощности, ведь вертушки в нагрузке трудятся приблизительно на половину мощности. Они также оборудованы специальной крыльчаткой Torx Fan 5.0. Спереди на всех находятся серебристые наклейки с драконом MSI Gaming.

Судя по заявлениям производителя, они обеспечивают больший поток при той же скорости вращения и уровне шума. И это хорошо потому, что рёбра у радиатора расположены очень плотно друг к другу.

Над радиатором тоже поколдовали, и верхние грани пластин выполнены волнообразно и расположены со сдвигом. Получается как бы чешуя, и сквозь нее воздушный поток легче проникает и шума меньше.

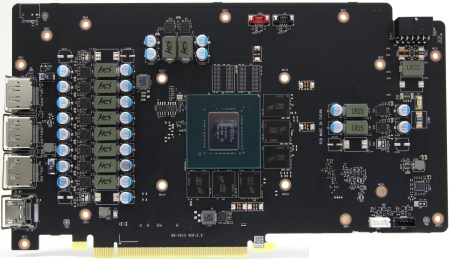

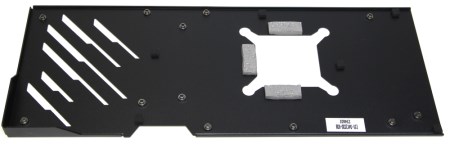

После демонтажа кулера видно, что на плате осталась ещё одна небольшая чёрная пластина. У белой видеокарты она серебристая.

Она выполняет функцию увеличения жёсткости и отвода тепла от транзисторных сборок в левой и правой частях карты. Да, подсистема питания снова разделена на две части и на этот раз абсолютно ассиметрично. В левой части – 10 каналов питания графического процессора.

Ещё 2 фазы питания памяти присутствуют в правой части карты. Это аналогично обычной версии, но отличается от модификации Suprim, где мы могли видеть 12 и 3 фазы соответственно.

ШИМ-контроллеры распаяны сзади. Это один uPI Semi uP9512R и uPI Semi uP9529Q.

На каждую фазу приходится по одной транзисторной сборке Alfa&Omega на 50 А и одной ферритовой катушке индуктивности. Силовые элементы распаяны не все, но пустых мест немного.

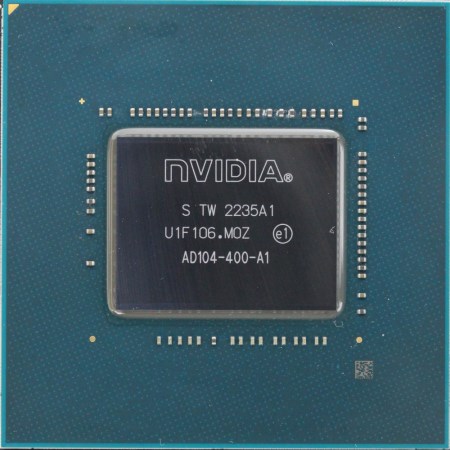

По центру находится графический процессор NVIDIA AD104-400-A1, используемый в GeForce RTX 4070 Ti. Он изготовлен на 49-й неделе 2022 года.

295 кв. мм выполненных по 4 нм техпрцессу TSMC. Для сравнения у AD102 площадь 608 кв. мм.

Шесть микросхем памяти типа GDDR6X распаяны только спереди. При этом заметны два пустых места, что подразумевает возможность наращивания объёма до 16 Гбайт.

Используются микросхемы производства компании Micron.

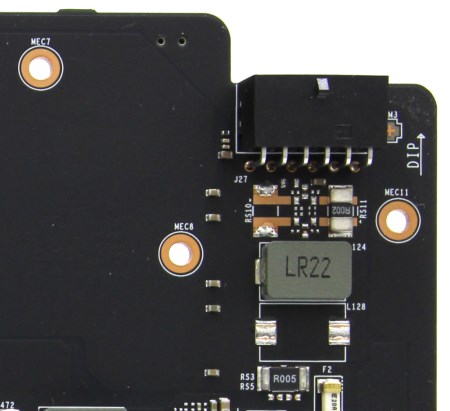

Дополнительное питание подаётся на видеокарту через новый разъём 12VHPWR. В комплекте есть переходник на 2 линии по 8-pin PCI-e. У видеокарты MSI GeForce RTX 4070 Ti Suprim X такой переходник на 3 линии 8-pin PCI-e.

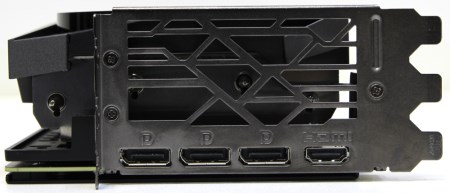

На задней панели размещен классический набор видеовыходов.

• 3x - Display Port;
• 1x – HDMI 2.1.

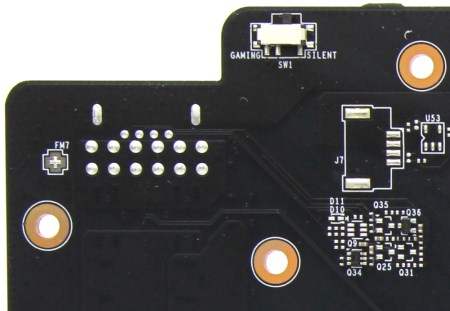

В верхней части рядом с разъёмами питания находится переключатель двух режимов работы устройства: тихий и игровой. В последнем режиме вентиляторы работают чуть агрессивнее, но также останавливаются, когда нагрузки нет.

Тестовая конфигурация

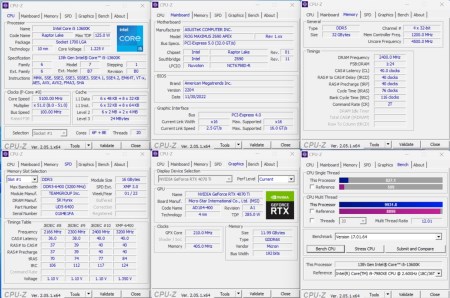

Тестирование видеокарты MSI GeForce RTX 4070 Ti Gaming X Trio 12 Гб проводилось на следующей конфигурации:

• Процессор: Intel Core i5-13600K;
• Охлаждение: Noctua NH-D15;
• Термоинтерфейс: GD900-1;
• Материнская плата: ASUS ROG Z690 Maximus Apex;
• Память: 2 x 16 Гбайт DDR5-6400, Team (SKhynix);

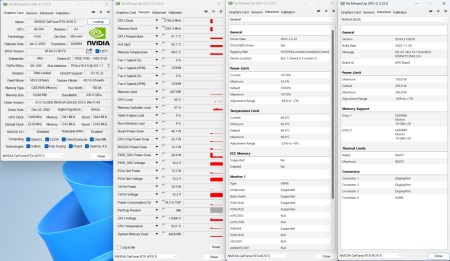

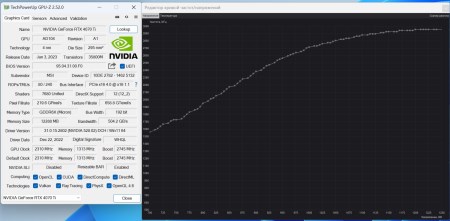

• Видеокарта: MSI GeForce RTX 4070 Ti Gaming X Trio 12 Гбайт (2310 / 2745 / 1313 МГц (ядро/boost/память));
• Накопитель: Samsung PM9A1 1 Тбайт;
• Блок питания: MSI MPG A1000G PCIE5.

Как правило, тестирование видеокарт проводится с заводским термоинтерфейсом. Температура в помещении находилась на уровне 22°C, уровень шума составлял 27.1 дБ.

Стандартные частоты и разгон

Видеокарта GeForce RTX 4070 Ti Gaming X Trio меньше по размерам и легче по сравнению с версией Suprim, при ее установке проблем с совместимостью не возникает. Вентиляторы включаются только при старте системы. Затем они останавливаются.

Такая схема используется не впервые: большой массивный радиатор может справиться с мощным GPU в пассивном режиме работы, если его частоты падают до 300 МГц. При достижении 50°C вентиляторы запускаются.

С режимом без нагрузки всё ясно, а теперь запустим «бублик» и заодно посмотрим на работу новинки MSI с вентиляторами.

На 100% мощности вентиляторы раскручиваются до 2800 об/мин, шум при этом составляет 48 дБ с расстояния 1 м. В «бублике» обороты доходят до 68% от полной мощности – 2087 об/мин. Даже в таком режиме получается приемлемый уровень шума – 42.7 дБ на расстоянии 30 см. В «волосатом бублике» модель потребляет около 300 Вт. Это не мало, но смотря с чем сравнивать.

Сверху кожуха находится небольшая вставка с RGB-подсветкой двух логотипов. Также есть ещё два модуля с RGB-подсветкой спереди на кожухе. Сама подсветка настраивается через приложение MSI Center. Режимов работы много, все можно настроить на свой вкус. Также есть синхронизация подсветки с материнской платой.

Пора переходить к тестированию.

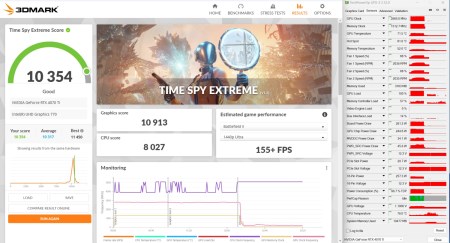

3DMark Time Spy Extreme:

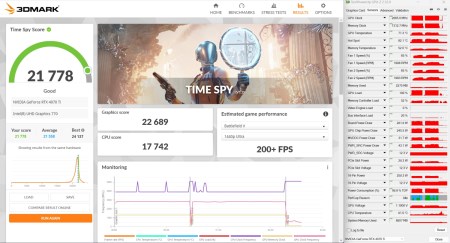

3DMark Time Spy:

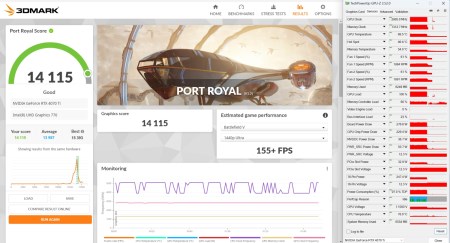

3DMark Port Royal:

Superposition FHD Extreme:

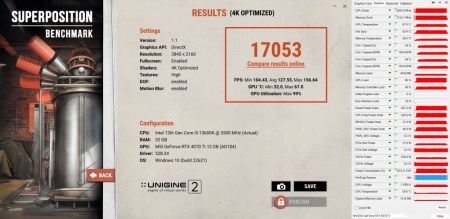

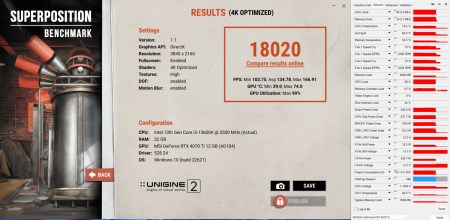

Superposition 4K:

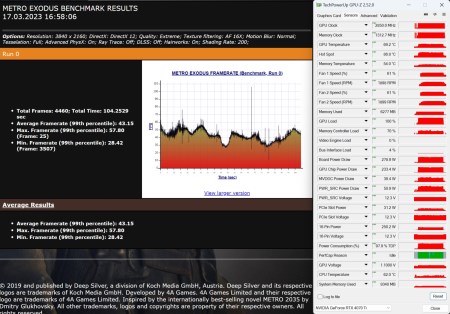

Metro Exodus 4K, RTX:

Metro Exodus 4K, Extreme:

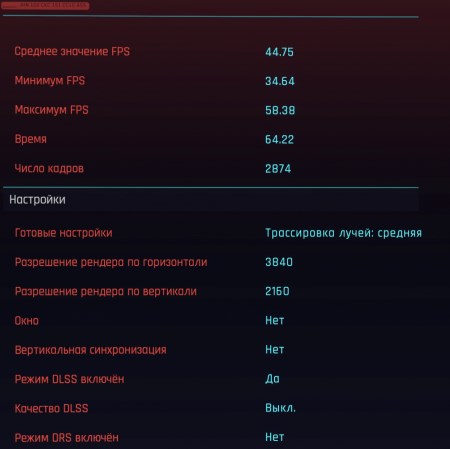

Cyberpunk 2077, 4K, трассировка средняя:

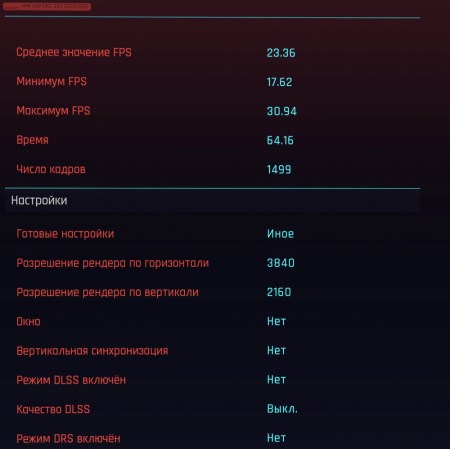

Cyberpunk 2077, 4K, трассировка ультра, DLSS выкл.:

Hogwarts Legacy, 4K, ультра:

Разгон у видеокарты неплохой. Она может легко уйти за 3 ГГц по GPU и при этом потребление практически достигает 300 Вт. Именно поэтому применена мощная система охлаждения. Однако при обычной игровой эксплуатации я бы не разгонял эту модель, а сконцентрировался на даунвольтинге и оптимизации напряжений.

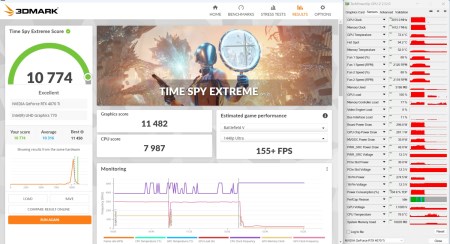

3DMark Time Spy Extreme:

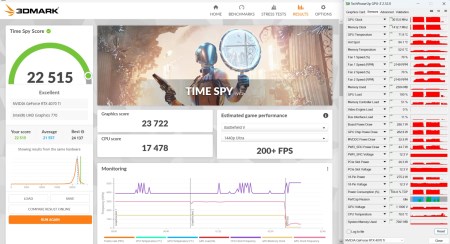

3DMark Time Spy:

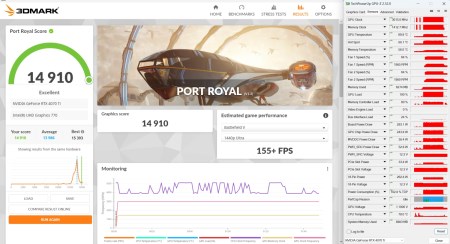

3DMark Port Royal:

Superposition 4K:

Metro Exodus 4K, RTX:

Metro Exodus 4K, Extreme:

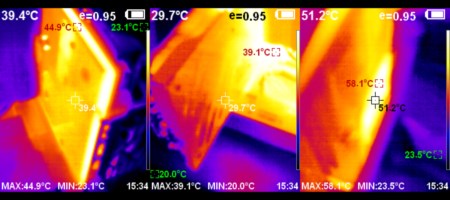

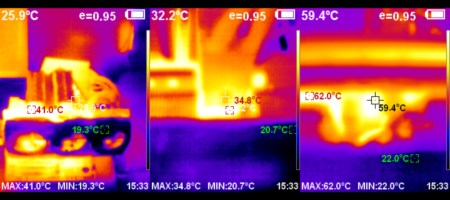

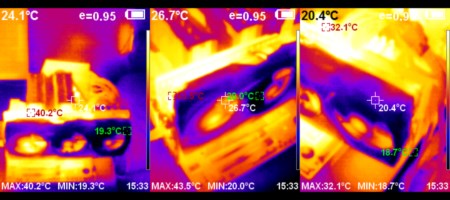

Посмотрим на видеокарту через тепловизор. Самое горячее место – катушка индуктивности, которая виднеется внутри.

Она разогревается до 62°C на открытом стенде, мониторинг температуры графического процессора одновременно показывает 68°C.

Задняя пластина нагревается практически до 47°C, внутренняя – до 51°C. Область за графическим процессором разогревается до 57°C.

Заключение

MSI GeForce RTX 4070 Ti Gaming X Trio ничем не отличается от версии MSI GeForce RTX 4070 Ti Gaming X Trio White за исключением кожуха и пластин. По компоновке это абсолютно аналогичная модель. Видеокарта мощная, тихая и производительная. Ее система охлаждения без труда справляется с отводом тепла от разогнанного до 3 ГГц графического процессора, но солидного запаса не отмечено и в целом получается шумнее, чем в случае модификации Suprim.

Видеокарта по-прежнему большая и может быть установлена не во все системы. Испарительной камеры нет, число тепловых трубок доходит до шести. В пике новинка способна потреблять до 300 Вт, о чём есть упоминание в BIOS. Тем не менее, в штатном режиме потребление не выходит за рамки 280 Вт, и модель работает с приемлемым уровнем шума. Схожим образом она ведёт себя в разгоне: можно говорить о том, что система охлаждения справляется со своей задачей, но особого запаса не предусмотрено.

Во время эксплуатации я традиционно заметил, что лучше не разгонять видеокарту, а сконцентрироваться на даунвольтинге и оптимизации кривой частот/напряжений. Это позволит ей проработать дольше, потребляя меньше энергии и работая тише. По опыту прошлого поколения и обзору версий этого можно сказать, что модификации Gaming X Trio наиболее сбалансированы. Они сделаны на той же печатной плате, что и Suprim, но используют меньшее число фаз и другую систему охлаждения, которая отлично сбалансирована по параметру тишина/производительность. Бюджетная серия Ventus заметно проигрывает по всем показателям, хотя многие ею довольны.

В конце скажу несколько слов о линейке GeForce RTX 4000 в целом, поскольку основная часть флагманов уже рассмотрена, а на подходе лишь бюджетные решения. Поколение Ada Lovelace компании NVIDIA получилось спорным. Достойно выглядят модели GeForce RTX 4090 и с натяжкой RTX 4080. А вот 12 Гбайт видеопамяти сегодня смотрятся скромно (и разумно только на GeForce RTX 3060), и те, кто планирует покупать видеокарту на 3-5 лет вперёд, могут немного почитать историю про GTX 1060 3 Гбайт, осознать всю боль владельцев RTX 2060, RTX 3070 Ti и задуматься о маркетинговой составляющей NVIDIA.

Мораль тут простая: памяти много не бывает, и когда ты встречаешь фризы с новым графическим ускорителем, пусть даже в плохо оптимизированной ААА-игре, какой тогда смысл его покупать и не взять ли просто приставку, цена на которую упала? Здесь каждый решает сам, но задуматься на эту тему точно стоит.
