Обзор и тестирование материнской платы ASUS ROG Strix B550-F Gaming (Wi-Fi)

Оглавление

• Вступление
• Упаковка и комплектация
• Дизайн и особенности платы
• Технические характеристики
• Возможности BIOS
• Тестовый стенд
• Тестирование
• Встроенный звук
• Заключение

Вступление

Новый чипсет AMD B550 для платформы Socket AM4 получился неоднозначным. Если точнее, к нему как раз меньше всего вопросов, поскольку особых новшеств по сравнению с AMD B450 он не принес, если не считать того, что линии PCI-e для внутренней периферии стали третьего поколения. Что касается линий PCI-e Gen4, то их предоставляет сам процессор и нужна соответствующая разводка на плате, чтобы реализовать эту функцию.

По сути это и предлагают модели с чипсетом B550, но только стоимость устройств стала ощутимо дороже и не все пользователи готовы переплачивать. Еще одна неприятная ситуация связана с поддержкой процессоров. Пока поддерживаются только настольные ЦП AMD Ryzen 3000 серии на архитектуре Zen2. Zen и Zen+ остаются в стороне вместе со всеми APU, которые есть на рынке. Скорее всего, будет поддержка только APU AMD Ryzen 4000 серии, о чем тихонечко намекают списки поддерживаемых моделей CPU.

Однако все это не так важно по сравнению с возросшей стоимостью. Есть шанс, что позже цены снизятся до приемлемых, но пока некоторые модели стоят дороже системных плат на AMD X570. Хотя производителей можно понять. К примеру, модель ASUS ROG Strix B450-F Gaming стоит около 10 000 рублей, а версия ROG Strix X570-F Gaming – около 20 000 рублей. Логично предположить, что стоимость ROG Strix B550-F Gaming будет посередине. Так и получается на практике. Важно понимать, что чипсет AMD B550 пришел не на замену B450, а для того, чтобы заполнить нишу между X570 и B450. С этой точки зрения устройства на базе AMD B550 смотрятся выгодно, предлагая основную часть функциональности X570 за меньшие деньги.

Далее мы рассмотрим материнскую плату ASUS ROG Strix B550-F Gaming (Wi-Fi) и попытаемся понять, к какой из моделей на каком чипсете она ближе по функциональности.

Конкретно у этой модификации функций больше за счет использования беспроводного модуля последнего поколения. Посмотрим, какие еще интересные особенности и технические решения есть у новинки.

Упаковка и комплектация

Коробка стандартная для материнских плат серии ASUS ROG Strix. Это одна из флагманских линеек компании, которую она любит, пестует и развивает. Ей уделяется большое внимание и самые сбалансированные продукты для геймеров выпускаются именно под брендом Strix. Упаковка крупная, выполнена из плотного картона. Оформление привычное.

Спереди мы видим черный фон, где на заднем плане есть какие-то абстрактные узоры и крупный светящийся логотип серии ROG. Он же, но уже красного цвета, четкий и красивый находится в левом верхнем углу вместе с надписью Republic of Gamers. Правую часть занимает большое изображение материнской платы. Ракурс не самый удачный. Лучше б был показан другой край, где разъемы задней панели, а стилистика устройства и так понятна. Слева по середине указано полное наименование модели ROG Strix B550-F Gaming (Wi-Fi). В левом нижнем углу находится логотип компании, а по нижнему краю множество разных значков. Производитель мелким шрифтом, но честно сообщает, что плата НЕ совместима с процессорами AMD Ryzen 3 3200G и AMD Ryzen 5 3400G.

Посмотрим на другую сторону.

В самом верху мы снова видим надпись большими буквами ASUS ROG Strix B550-F Gaming (Wi-Fi). Слева находится значок ASUS ROG. Ниже находятся две фотографии устройства. Одна прямо сверху, а другая под углом так, чтобы было видно разъемы задней панели. Слева и справа находятся таблицы, которые составляют подробную спецификацию устройства. Ниже можно заметить четыре вставки с описанием ключевых особенностей устройства. Две из них сообщают о сетевых контроллерах Intel. Вот она настоящая платформа AMD.

Посмотрим, что скрывается внутри.

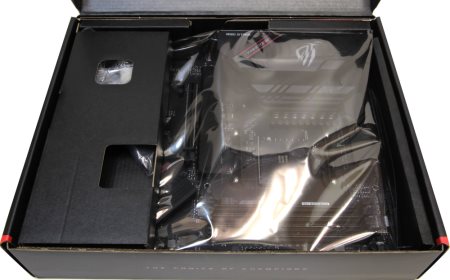

Здесь используется интересный картонный лоток, который загибается и образует конверт. Внутри находится материнская плата, которая дополнительно упакована в антистатический пакет. В верхнем отсеке лежит антенна беспроводного модуля потому, что она достаточно толстая.

После того, как лоток вынут, можно обнаружить оставшийся комплект поставки, который находится на дне упаковки.

Информационные компоненты представлены следующим набором.

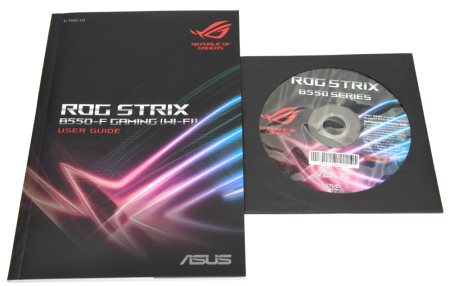

• Руководство пользователя;
• Благодарственная карта;
• Комплект наклеек;
• DVD-диск с драйверами и программным обеспечением;

Диск – это анахронизм, но по инерции производители продолжают его класть. В моделях такого уровня можно класть в комплект USB накопитель с драйверами и программным обеспечением. Действительно, на некоторых сборках Windows 10 драйвера сетевого адаптера нет и получается патовая ситуация. Да, можно со смартфона зайти на сайт компании, скачать драйвера и переписать их на компьютер. Это не такая простая процедура, но как вариант. А еще есть вспомогательная утилита ASUS Armoury Crate. Ее можно установить при первом запуске системы, и она будет самостоятельно следить за состоянием драйверов и программного обеспечения. Однако без подключения к сети Интернет она бесполезна.

Что еще есть в комплекте?

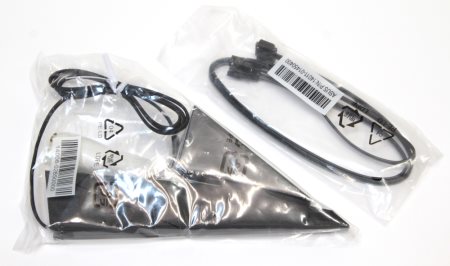

• Четыре кабеля SATA 6 Гбит/с;
• Два комплекта креплений для накопителей M.2;
• Два квадратика двустороннего скотча.
• Антенна беспроводного модуля.
• Кабель для RGB ленты;
• Комплект стяжек.

Вроде не густо, а вроде все необходимое есть. Да, просто нет ничего лишнего, все по существу. Заглушка задней панели находится на самой плате, поэтому она не поставляется как аксессуар.

Дизайн и особенности платы

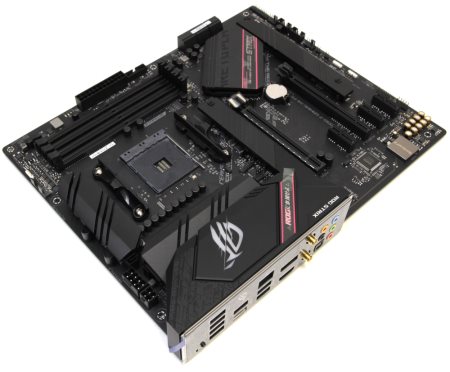

Перед нами обычная плата формата ATX. Ни с какого края не урезана, не обрезана. Габариты устройства классические и составляют 305 х 244 мм. Разумеется, она похожа и на ASUS ROG Strix B450-F Gaming, и на ASUS ROG Strix X570-F Gaming. Пожалуй, это тот самый случай, когда плата на B450 выглядит не хуже.

Конечно, когда начинаешь вглядываться, то видишь больше линий питания процессора, два коннектора дополнительного питания вместо одного, радиаторы на накопителях M.2 и в целом более массивные радиаторы для лучшего охлаждения. А вот еще одним слотом PCI-e x16 пришлось пожертвовать из-за PCI-e Gen4. Текстолит черный, поверхность матовая, принтов не очень много и все они хорошо сочетаются.

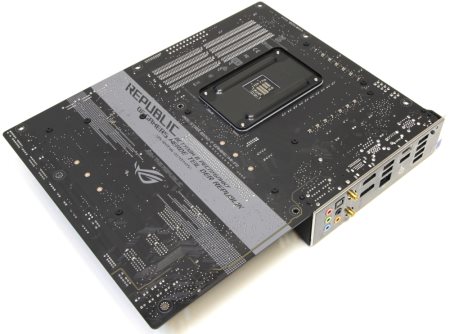

С обратной стороны элементов практически нет, как и подсветки. Зато есть русскоязычная надпись: вступай в республику.

Питание на материнскую плату подается через основной и дополнительные коннекторы ATX по схеме 24+8+4. Это первый сигнал о том, что здесь питание реализовано лучше и рассчитано на большую нагрузку. Значит плата без проблем должна работать с топовыми процессорами.

Эта материнская плата позиционируется не для разгона, а как универсальное решение среднего уровня для геймеров. Однако, даже с самыми прожорливыми процессорами она должна справится даже с небольшим разгоном. Дабы коннектор питания не стал слабым звеном, здесь используется технология ProCool. Дополнительные коннекторы питания расположены не очень удобно. В собранной системе их подключить будет затруднительно.

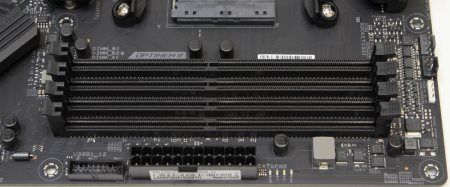

Для модулей памяти типа DDR4 предусмотрено четыре слота черного цвета. Здесь используется комбинация защелок и фиксаторов для каждого слота. Чтобы активировать двухканальный режим нужно установить две планки через слот. Заполнение рекомендуется начинать с правого края.

Производителем заявлена поддержка режимов работы DDR4 2133 / 2400 / 2666 / 2800 (2933 / 3000 / 3200 / 3300 / 3333 / 3400 / 3466 / 3600 / 3733 / 3800 / 4000 / 4200 / 4400 / 4600 (разгон)) МГц со штатным напряжением 1.2 В, которое можно увеличивать. Максимальный допустимый объем составляет 128 Гб достигается путем установки четырех модулей по 32 Гб.

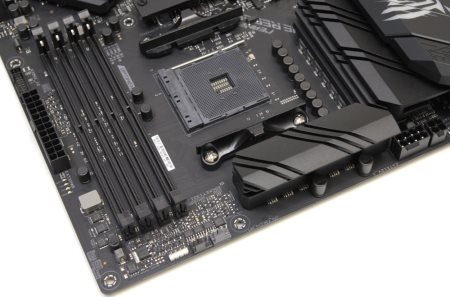

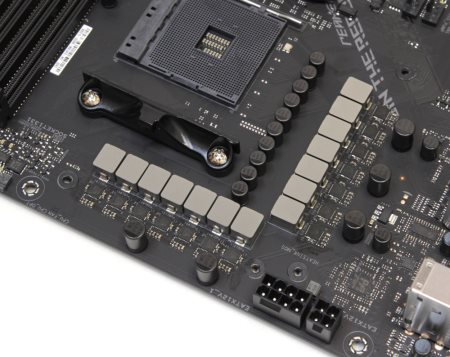

В подсистеме питания процессора мы видим 14 каналов (12+2) для ядер и SoC. Система питания выглядит неплохо. Здесь используются знакомые транзисторные сборки Vishay SiC639 50A VRPower Integrated Power Stage. Они обеспечивают согласно спецификации в длительной нагрузке 50А.

Еще на каждый из 14 каналов приходится по одной суперферритовой катушке. Конденсаторы твердотельные капсульные распаяны недалеко от процессорного сокета и за транзисторными сборками. Здесь используется ШИМ-контроллер Digi+ VRM EPU ASP1106JGQW. Он обеспечивает шесть фаз. Похожий (ASP1106GGQW) используется на ASUS ROG Strix B450-F Gaming, где 4+2х2 фазы. Похоже, что здесь количество фаз не удвоено, а утроено, иначе не совсем понятно откуда их может быть 12+2.

Транзисторные сборки и катушки индуктивности охлаждаются двумя независимыми радиаторами.

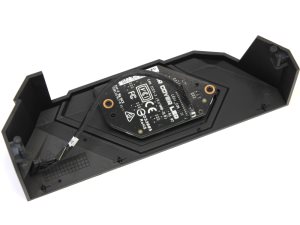

Чтобы добраться до бокового, нужно сначала снять пластиковый кожух, который закрывает разъемы задней панели. Для этого нужно открутить два самореза с обратной стороны и отсоединить разъем подключения RGB подсветки.

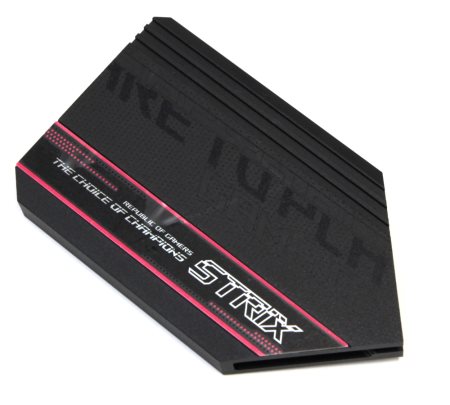

Сверху находятся надписи ROG и ROG Strix, а еще логотип серии ROG, который подсвечивается. Именно для него нужен модуль RGB подсветки, который подключается к плате и синхронизируется с общими эффектами ASUS AURA Sync. Несмотря на одинаковое число каналов сверху и сбоку, радиаторы разные и сверху он немного меньше, однако разница не критична.

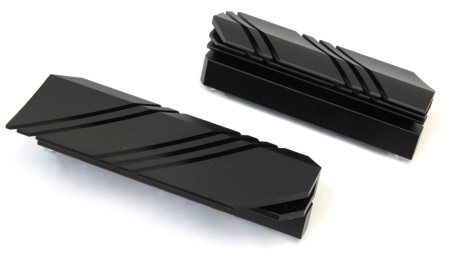

Внешне они выглядят неплохо и оребрение у них хорошее, но тепловой трубки между ними нет.

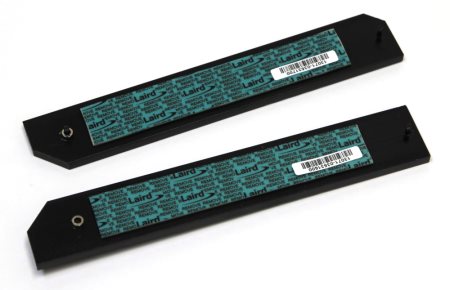

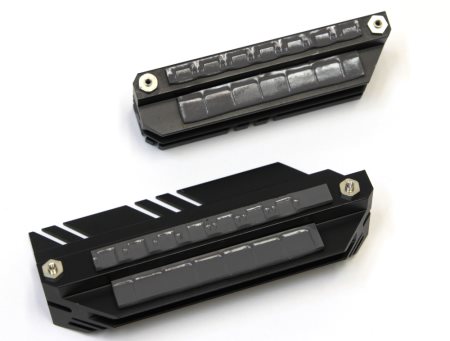

Оба радиатора изготовлены из алюминиевого сплава и окрашены в черный цвет. В качестве термоинтерфейса везде используются терморезинки разной толщины. Оба радиатора отводят тепло не только от транзисторных сборок/транзисторов, но и от дросселей. Прижим везде очень хороший, что заметно по отпечаткам на резинках. Крепление осуществляется с обратной стороны винтами жестко. Каждый крепятся двумя винтами. Еще два радиатора отводят тепло от SSD накопителей типа M.2.

Я уже видел забавные картины на платах mATX, где разные производители предусмотрели только один. Где-то он находится на том, который обеспечивается процессором, а где-то на том, который чипсетом. Логично использовать два или не использовать совсем.

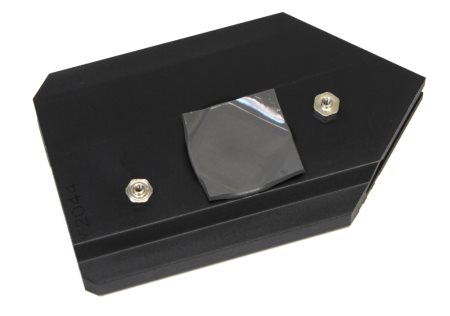

Оба радиатора также изготовлены из алюминиевого сплава и окрашены в черный цвет. В качестве термоинтерфейса используется терморезинка, которая закрыта защитной пленкой. И последний радиатор находится на чипсете. Снова алюминиевый сплав и черный цвет, но здесь сверху есть небольшие украшения. Мы видим вставку с розовыми кантами и надписями: Republic Of Gamers, The Choice of Champions и Strix.

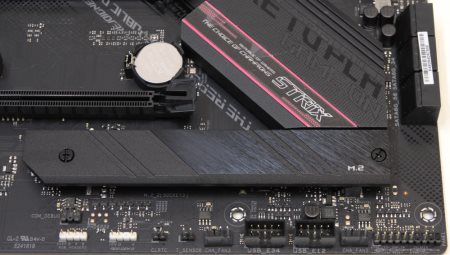

Крепление осуществляется при помощи двух винтов с обратной стороны жестко. В качестве термоинтерфейса опять используется терморезинка.

Под радиатором находится чипсет AMD B550, который мало чем отличается от AMD B450.

Вместо 6 линий PCI-e Gen2 которые обеспечивал B450 теперь возможны варианты: 6 линий PCI-e Gen3 или 4 линий PCI-e Gen3 + 2 х SATA3. Здесь таких портов шесть, и они очень удобно выводятся вбок.

Рядом с основным коннектором питания ATX находится колодка для подключения двух портов USB 3.2 Gen1. В правом нижнем углу находится разъем для подключения кнопок и индикаторов корпуса, а также спикерфона.

Еще здесь можно увидеть две колодки USB 2.0 и два 4-pin коннектора для вентилятора. Далее находятся контакты для термистора, перемычка для сброса настроек BIOS – ClrCMOS, один разъем для подключения обычной RGB ленты и один для адресной.

Далее следует колодка, для подключения платы Thunderbolt и разъем для подключения передней аудиопанели.

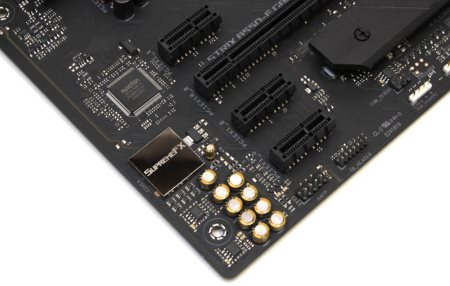

Звуковая подсистема занимает левый угол и край. Здесь находится звуковой кодек Realtek ALC S1220A, который закрыт декоративной крышкой с надписью SupremeFX и несколько электролитических конденсаторов. Операционных усилителя два: Texas Instruments R4580I и OPA1688.

Выше находится контроллер ввода/вывода и системного мониторинга Nuvoton NCT6798D. Практически за разъемами задней панели распаян сетевой контроллер Intel I225-V стандарта 2.5G. Есть поддержка технологии защиты LANGUARD.

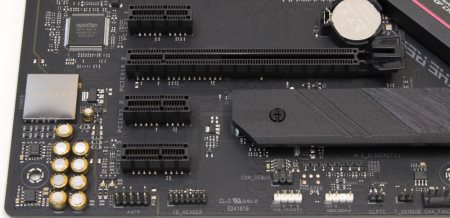

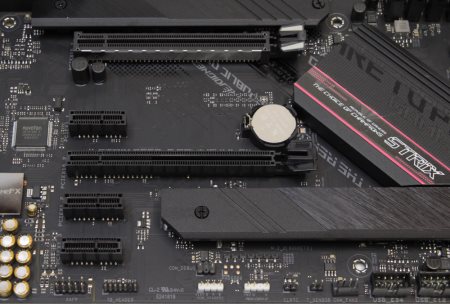

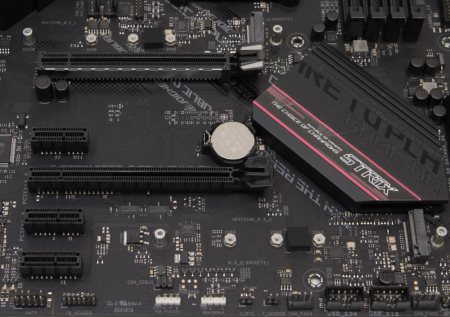

На этой плате мы видим пять слотов расширения. Два PCI-e x16 и три PCI-e x1. На некоторых материнских платах компании я видел, что слоты PCI-e x1 лишены одной стенки и поэтому можно устанавливать карты длиннее. Здесь это не предусмотрено.

Первый слот PCI-e x16 обрамляется стальной пластиной. Линии к нему поступают напрямую от процессора, а остальные обеспечиваются чипсетом. Поддержки SLI нет, но зато есть CrossFire. Батарейка находится над вторым слотом PCI-e x16. Слотов для установки накопителей типа M.2 здесь два. Оба поддерживают режим PCI-e x4 и SATA. Верхний получает линии от процессора, а нижний от чипсета.

На задней панели находятся следующие интерфейсы и кнопки.

• Два разъема USB 2.0;
• Четыре разъема USB 3.2 Gen1;
• Два разъема USB 3.2 Gen2 (один Type-C);
• Один сетевой разъем RJ-45;
• Пять аудиоразъемов типа minijack;
• Один оптический выход;
• Один видеовыход Display Port;
• Один видеовыход HDMI 1.4a;
• Два вывода для антенн;
• Кнопка BIOS FlashBack.

Беспроводной модуль представлен платой Intel Wi-Fi 6 AX200. Есть все современные порты и интерфейсы, которые могут быть востребованы. Мне не показалось, что чего-то не хватает или каких-то портов. Здесь, на мой взгляд, золотая середина. Индикатора POST кодов нет, но есть четыре маленьких светодиода около основного коннектора питания ATX, которые пытаются его заменить.

Технические характеристики

Возможности BIOS

Оболочка BIOS на платах последнего поколения ASUS везде практически одинакова. Отличия в разных линейках чисто косметические. Другой фон, другая цветовая палитра, другие логотипы.

Здесь соответственно присутствует символика серии ROG. Функции интеллектуального разгона тут нет, но есть пара предустановок. Кроме этого есть возможность включения XMP профиля. Большинство функций настраивается через режим EZ Mode, но основная их часть происходит в привычном меню Advanced.

Самое главное здесь есть список внесенных изменений перед выходом из меню настроек. Компания ASUS одной из первых внедрила эту функцию, и она действительно очень помогает, особенно, когда долго осуществляешь настройки и вносишь сразу несколько изменений или что-то случайно меняешь по ошибке. Еще плата корректно ведет себя при переразгоне, и я ни разу не использовал перемычку ClrCMOS.

Тестовый стенд

Тестирование материнской платы ASUS ROG Strix B550-F Gaming (Wi-Fi) проводилось в составе следующей конфигурации:

• Процессор: AMD Ryzen 7 3800X (3900 / 4500 МГц база/турбо);
• Кулер: Noctua NH-D15;
• Термоинтерфейс: Noctua NT-H1;
• Материнская плата: ASUS ROG Strix B550-F Gaming (Wi-Fi), версия BIOS 0603;
• Память: 2 x 8Гб DDR4-4133, A-Data XPG Spectrix D80 (Samsung B-die);
• Видеокарта: ASUS ROG Strix nVidia RTX 2070 Super 8Gb (1605 / 1800 / 14000 МГц (ядро/boost/память));
• Накопитель SSD M.2: Samsung 970 EVO 250 Гб;
• Блок питания: AeroCool VX700 (700 Вт).

Тестирование

Сборка системы не вызывает никаких сложностей. Все проходит очень легко и просто. Единственная проблема, которая может возникнуть, и я сам как-то раз столкнулся – отсутствие драйверов в каких-то сборках Windows 10 для сетевого адаптера Intel I225-V. На какой-то плате драйвера постоянно слетали, и проблема исчезла после обновления 2004.

Подсветка скромная. Она распространяется только на логотип на пластиковом кожухе.

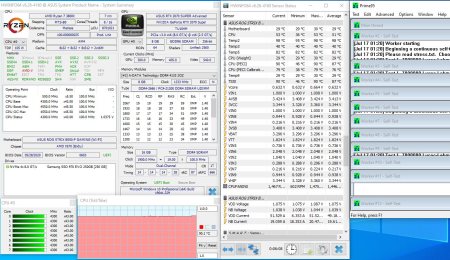

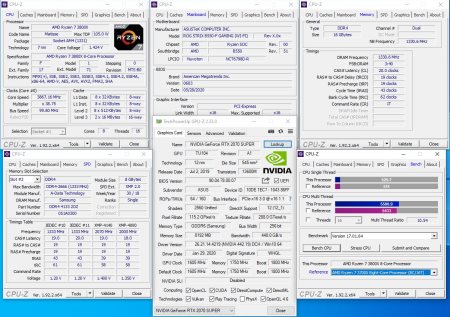

Система запустилась, BIOS я сразу же обновил до последней актуальной версии. Теперь, можно посмотреть на все компоненты через утилиты.

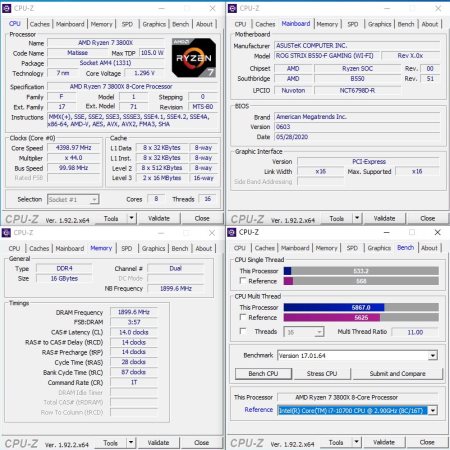

Можно заметить, что плата немного завышает напряжение. Мне кажется, что подобным образом алгоритм автоматики перестраховывается. На практике я бы, заметив такое, сразу поставил частоты и напряжение вручную до оптимальных значений.

Процессор я уже немного протестировал и нашел эти оптимальные значения: 4,3 ГГц при 1,27В. Для 4,4 уже нужен солидный рывок и хорошая вода иначе это просто бессмысленно. Для использования 24/7 я бы еще снизил напряжение и частоту.

Но мне надо прогнать несколько тестов и для этого такой временный вариант подойдет. На самом деле на 4,4 не проходит только Prime95, а остальные тесты выполняются стабильно.

Память я решил разогнать пожестче. Понятно, что «танцевать» придется у отметки DDR4-3800МГц, но можно попробовать снизить тайминги. Главное выставить частоту FCLK 1900МГц, и можно спокойно гнать 1:1 до DDR4-3800 МГц. Напряжение пришлось поднять до 1,7 В.

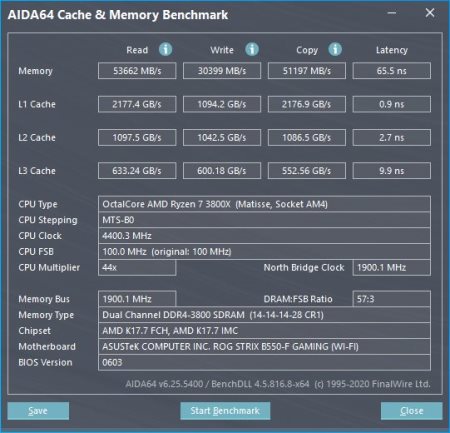

AIDA64 Cache & Memory. Результаты меня совсем не впечатлили. Оно совсем того не стоит чтобы жарить память на 1,7 В.

Тестирование ASUS ROG Strix B550-F Gaming (Wi-Fi) проводилось на открытом стенде при комнатной температуре 27°C в следующих режимах:

• ASUS ROG Strix B550-F Gaming (Wi-Fi), AMD Ryzen 7 3800X (3900 / 4500 МГц), память 2666 МГц, тайминги 19-19-19-43-2Т, ASUS ROG Strix nVidia RTX 2070 Super 8Gb;
• ASUS ROG Strix B550-F Gaming (Wi-Fi), AMD Ryzen 7 3800X @ 4400 МГц, память 3800 МГц, тайминги 14-14-14-28-1Т, ASUS ROG Strix nVidia RTX 2070 Super 8Gb.

Тесты проводились под операционной системой Windows 10 x64 версия 2004. По новому регламенту тестов производительности при обзоре материнских плат не предусматривается.

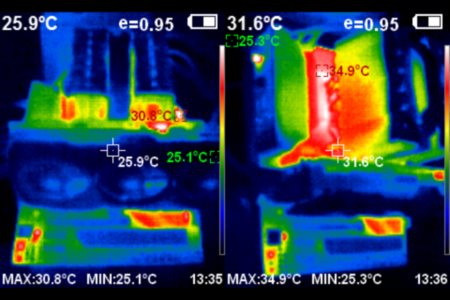

Посмотрим теперь на температуру радиаторов.

Все температуры были сделаны в нагрузке после 15 минут использования Prime95.

Встроенный звук

Звуковой кодек представлен микросхемой SupremeFX S1220A (Realtek). Прослушивание осуществлялось при помощи головных телефонов Sennheiser HD569 и акустики Creative GigaWorks T20 SeriesII.

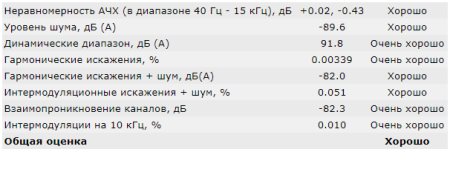

Качество звучания никаких серьезных нареканий не вызывает. Звук очень чистый даже на максимальных уровнях громкости. Кроме этого я протестировал встроенный звук при помощи программы RMAA и получил следующие результаты.

16 бит, 44,1 кГц

24 бит, 192 кГц

Заключение

По итогам обзора выходит, что функциональность ASUS ROG Strix B550-F Gaming (Wi-Fi) ближе к ASUS ROG Strix X570-F Gaming за счет интегрированного в процессор контроллера PCI-e Gen4. Именно поэтому мы получаем один слот PCI-e x16 Gen4 и один слот для накопителя M.2 PCI-e x4 Gen4. Этого будет достаточно для большинства, чтобы перейти на более быстрый интерфейс, и нет смысла переплачивать за AMD X570 с его вентилятором. С другой стороны, где-то глубоко внутри сидит мысль о том, что B450 мог бы обеспечить такую же функциональность, поскольку она реализуется силами процессора, а не чипсета.

На данном этапе комплекс всех недостатков чипсета (платформы на AMD B550) не позволяет ему раскрыться. С ним сложно последовательно проводить модернизацию. Придется сразу покупать, процессор, системную плату и видеокарту. Нельзя будет просто купить бюджетную версию AMD Athlon 3000 и какое-то время поработать с ним, пока не появятся деньги на видеокарту, а потом и процессор AMD Ryzen. Это играет важную роль и многие предпочтут обойтись AMD B450 или, наоборот, X570, чтобы осуществить такую процедуру. И если PCI-e Gen4 вам не нужен, то выбор очевиден.

ASUS ROG Strix B550-F Gaming (Wi-Fi) – это модель среднего уровня, с хорошей функциональностью, лишенная проблем чипсета AMD X570, связанных с вентилятором и нагревом. Она полностью раскрывает потенциал процессоров AMD Ryzen 3000 серии и не боится старших моделей, ведь подсистема питания хорошая. У материнской платы приятный внешний вид, она ничем не перегружена и оптимальна по своим возможностям. И пусть новинка стоит существенно дороже версии ROG Strix B450-F Gaming, но именно настолько лучше по характеристикам.

Выражаем благодарность:

• Компании ASUS за предоставленную на тестирование материнскую плату ASUS ROG Strix B550-F Gaming (Wi-Fi).
