Обзор материнской платы ASUS ROG Strix B450-F Gaming

Оглавление

Вступление

Разговор двух одноклассников.
– Ну что там у тебя?
– (задумчиво) Да, 8 и 16.
– Сантиметров?
– Нет, ядер/потоков.

Да, прошли уже те времена, когда люди мерялись частотой процессора. Начало было положено компанией Intel с приходом архитектуры NetBurst. AMD в те славные времена потратила много сил на то, чтобы объяснить пользователям, что не в частоте счастье, но все оказалось тщетно. И компания перешла на какие-то непонятные рейтинги, которые ничего общего с реальной тактовой частотой не имели. Люди часто путались. Потом, похоже, в Intel кому-то на голову упало яблоко, и там задумались о том, что банальное наращивание частоты приводит в тупик и тогда же стали подумывать о многоядерности. И после невнятных процессоров Smithfield и Presler, которые представляли по сути два кристалла Prescott и Cedar Mill на одной подложке, наступила эпоха Core 2 Duo, где на частоту уже как-то забили.

Потом уже что-то заклинило в AMD. У них проснулся дух соревнования, и они решили догнать Intel любой ценой если не по производительности, то хотя бы по частоте. На чем можно догнать самолет? Правильно, на строительной технике. И вот на финишную прямую сначала вырывается Bulldozer, передает эстафету Piledriver, затем Steamroller и наконец финиширует «экскаватор». По факту догнать удалось. Celeron D 352 взял где-то 8,5 ГГц, а FX8150 в том же диапазоне 8,5-8,8. Что касается серийных моделей, то впереди AMD с моделью FX-9590BE с штатными частотами 4,7/5,0 ГГц.

450x300  220 KB. Big one: 450x300  165 KB

После этой безумной гонки в AMD познали дзен. И так началась новая гонка, но теперь по количеству ядер/потоков. И надо признать, что в настольном сегменте вперед сразу же выбрались процессоры первого поколения новой архитектуры AMD Zen, под кодовым обозначением Summit Ridge. В Intel слишком долго почивали на лаврах и в итоге проспали. Сначала представили 6 ядер / 12 потоков в Coffee Lake и только в этом году обещают настигнуть AMD со своим новым монстром Core i9-9900K. Тем временем, многие пользователи выбирают AMD Ryzen 5 2600. К слову сказать, столько же стоит Intel Core i3 8350K. И если в играх картина +/- одинаковая, то в большинстве профессиональных приложений процессор AMD оказывается предпочтительнее.

Однако производители материнских плат любят геймеров и специально для них выпускают множество устройств с приставкой Gaming. У компании ASUS есть огромная группа устройств, объединенных под торговой маркой Republic Of Gamers. И в этой вселенной есть скромная линейка продуктов Strix. Устройства с этой приставкой являются наиболее сбалансированными. Сегодня мы попытаемся в этом убедиться на примере материнской платы ASUS ROG Strix B450-F Gaming.





450x338  29 KB. Big one: 1092x821  142 KB

Название длинное и сразу его не запомнишь. Понятно лишь, что системная плата полноразмерная (ATX) и базируется на наборе логики среднего уровня AMD B450. Рассмотрим ее более детально.

Обзор ASUS ROG Strix B450-F Gaming

450x405  153 KB. Big one: 450x405  168 KB

Упаковка и комплектация

Упаковка средних размеров. По длине и ширине она едва превосходит саму плату. В толщину, конечно же, больше, ведь надо где-то расположить еще комплект поставки.

450x342  25 KB. Big one: 1000x761  84 KB

Оформление коробки выглядит уже привычно. Темные тона, матовая поверхность и в целом узнаваемо.

450x339  27 KB. Big one: 1000x754  94 KB

Судя по всему, плата относится к среднему уровню, поскольку формат упаковки обычный, а вот оформление лучше, нежели на бюджетных моделях.





Практически всю переднюю сторону занимает изображение самой модели. Оно частично перекрывает эмблему серии ROG на заднем плане, которая светится разными цветами.

450x362  34 KB. Big one: 1000x804  123 KB

В левом верхнем углу расположен логотип серии ROG. Он присутствует в нескольких местах и даже на самой материнской плате. Там он подсвечивается RGB светодиодами. При этом не следует забывать, что устройство относится к линейке Strix. Слева по центру указано полное наименование модели ROG Strix B450-F Gaming. Снизу находятся еще несколько логотипов. В левом нижнем углу мы видим эмблему компании ASUS.

Дальше группа значков смещена в правую сторону. Сначала нам сообщают о поддержке новых процессоров 2000-й серии. Затем указана информация о сокете AM4 и чипсете AMD B450. Следом идет логотип процессоров AMD Ryzen. Далее обозначена поддержка технологии AMD CrossFire. В самом конце мы видим значок ASUS AURA и VR Ready. Посмотрим на обратную сторону упаковки.

450x364  37 KB. Big one: 1000x809  139 KB

Здесь все просто и понятно. Большую часть занимает изображение самой платы. С левой стороны мы видим фрагмент устройства под углом, таким образом, что видны разъемы задней панели. Соответственно слева сверху в столбик они все перечислены.

Если объединить все столбики с текстом, то получится подробная спецификация устройства. Ниже расположены четыре небольшие вставки с ключевыми особенностями платы. И все, больше ничего лишнего. Заглянем внутрь.

450x265  22 KB. Big one: 1000x588  78 KB

Внутри упаковки находится еще одна коробка с платой. Под ней находится комплект поставки.

450x261  21 KB. Big one: 1000x580  73 KB





Среди информационных носителей можно обнаружить следующее:

300x193  13 KB. Big one: 1000x643  80 KB 300x193  13 KB. Big one: 1000x643  83 KB
  • User Guide (руководство пользователя);
  • Карточка ROG;
  • Вешалка («хенгер») на дверь;
  • Сменная накладка на радиатор;
  • DVD диск с драйверами и программным обеспечением для различных операционных систем;
  • Большой комплект наклеек.

Вот такие аксессуары находятся в комплекте поставки.

450x356  25 KB. Big one: 1000x792  86 KB
  • Четыре кабеля SATA 6 Гбит/с;
  • Два комплекта для накопителей M.2;
  • Комплект стяжек;
  • Кабель для RGB ленты;

А где заглушка на заднюю панель? Здесь она не нужна, а точнее она уже присутствует на самой плате.

Дизайн и особенности платы

Перед нами полноразмерная плата формата ATX. Ее габариты составляют 305 х 244 мм, что является классикой.

450x366  30 KB. Big one: 1000x813  112 KB

Внешне материнская плата выглядит хорошо. Матовая черная поверхность с глянцевыми надписями и декоративными элементами. Также общую картину украшает пластиковый кожух с логотипом ROG и встроенная заглушка задней панели.

450x351  26 KB. Big one: 1000x779  94 KB





Исполнение качественное и аккуратное. Нельзя сказать, что печатная плата перегружена элементами, но и пустых мест тут не так уж много. А вот с обратной стороны элементов нет вовсе.

450x339  33 KB. Big one: 1000x754  120 KB

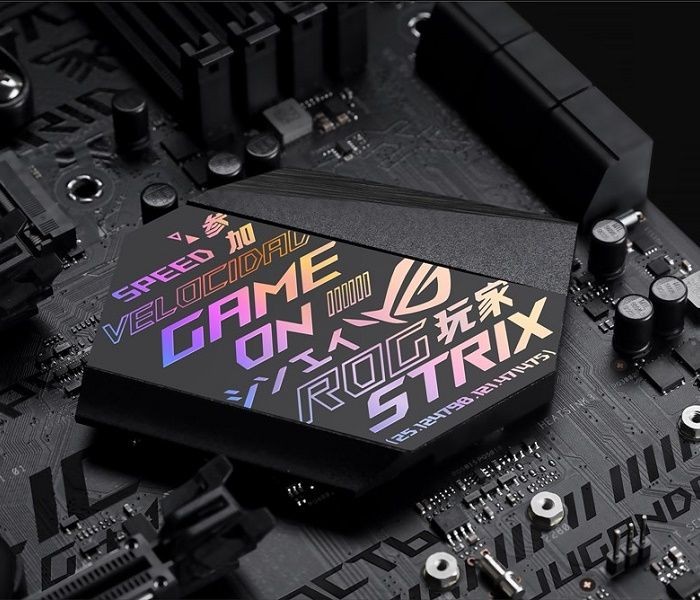

Зато здесь мы видим интересное оформление. Среди прочих надписей сразу в глаза бросается пара слов на русском. Одно из них ожидаемо – «скорость», а вот «авангардный» заставляет задуматься да так крепко, что человек, не понимающий значения, может зависнуть надолго. Проще было написать синоним – «передовой», в конце концов, передовиков у нас любят и ими гордится страна.

Надписи присутствуют и спереди. Однако в данном случае они выполнены черным глянцевым цветом на матовой поверхности.

360x450  47 KB. Big one: 735x918  196 KB

Все можно разглядеть и не пестрит в глазах. Да и «авангардный» исчез, а скорость осталась, что не может не радовать. Питание на материнскую плату подается через основной и дополнительный коннекторы ATX по схеме 24+8. Ну что сказать? Это уже стандарт.

300x101  10 KB. Big one: 800x268  43 KB 300x101  7 KB. Big one: 800x268  32 KB

Сам производитель в инструкции не рекомендует блоки питания менее 350 Вт, а с двумя видеокартами просит сразу 1000 Вт. Также там сообщается, что 8-pin разъем нужен обязательно, иначе система не запустится.

Для модулей памяти типа DDR4 предусмотрено четыре слота черного цвета. Может показаться неинформативно, но рядом есть надпись, которая обозначает их, а также сообщает в какие слоты нужно ставить модули в первую очередь.

450x165  19 KB. Big one: 1000x367  74 KB

Производителем заявлена поддержка режимов работы DDR4 2133 / 2400 / 2666 ( 2800 / 3000 / 3200 / 3300 / 3333 / 3400 / 3466 (разгон)) МГц со штатным напряжением 1.2 В, которое разумеется можно увеличивать. Частоты взяты из спецификации, а в меню BIOS можно установить хоть 4200 МГц.

Максимальный допустимый объем 64 Гбайт достигается путем установки четырех модулей по 16 Гбайт. Такие планки уже не редкость и свободно продаются, правда цена на них продолжает оставаться высокой. Следует также отметить, что процессоры Ryzen продолжают оставаться не «всеядными» к модулям памяти. Поэтому оперативную память следует подбирать более тщательно. При покупке с рук – проверка обязательна, а в магазине с возможностью возврата/обмена.

Питание процессора выполнено по 8-ми фазной схеме, а точнее 4+2*2. Иными словами похоже, что честных фаз здесь все-таки шесть. Об этом свидетельствует шесть драйверов и конфигурация транзисторов. На четыре фазы справа приходится по три транзистора и одному драйверу, а на верхние по два транзистора и всего два драйвера.

450x360  39 KB. Big one: 1000x801  141 KB

Здесь используются транзисторы ON Semiconductor 4C06B и 4C10B.

450x266  27 KB. Big one: 1000x592  110 KB

На каждую фазу приходится по одной суперферритовой катушке. Все конденсаторы капсульные твердотельные.

450x331  29 KB. Big one: 1000x735  109 KB

В качестве основного ШИМ-контроллера здесь можно обнаружить микросхему с маркировкой DIGI+ VRM EPU ASP1106GGQW.

300x300  23 KB

Тепло от транзисторов отводят два радиатора. Однако прежде чем их демонтировать, необходимо снять декоративный пластиковый кожух. Он крепится при помощи двух маленьких винтов с обратной стороны.

300x207  7 KB. Big one: 1000x691  35 KB 300x207  8 KB. Big one: 1000x691  45 KB

Изнутри мы видим панель со светодиодами RGB подсветки. Она освещает логотип ROG, который мы видим спереди. Панель со светодиодами подключается кабелем к материнской плате через специальный разъем.

После того, как кожух снят, можно приступать к демонтажу радиаторов.

300x104  6 KB. Big one: 1500x522  68 KB 300x104  7 KB. Big one: 1500x522  75 KB

Оба изготовлены из алюминиевого сплава и окрашены в серо-серебристый цвет. Верхний немного поменьше, а боковой крупнее. Возможно, так сделали из-за того, что слева места побольше. В качестве термоинтерфейса используется терморезинка толщиной около 1 мм. Крепление осуществляется с обратной стороны по два винта на каждый, жестко. Благодаря этому радиаторы не болтаются.

Еще один радиатор отводит тепло от чипсета.

300x246  14 KB. Big one: 800x656  62 KB 300x246  7 KB. Big one: 800x656  29 KB

Он также изготовлен из алюминиевого сплава, но на этот раз окрашен в черный цвет. Сверху присутствует декоративная вставка с надписями. На свете они бликуют разными цветами и это смотрится привлекательно.

Ребер у радиатора нет, но здесь они особо не нужны потому, что чипсет не горячий, даже при нагрузке интегрированных контроллеров. В качестве термоинтерфейса снова используется терморезинка. И также осуществляется крепление, двумя винтами с обратной стороны жестко.

Под радиатором находится чипсет AMD B450.

450x450  36 KB. Big one: 1000x1000  176 KB

Внешне он мало чем отличается от X370 или X470. Скорее всего, просто другая маркировка. Здесь же мы видим, что чип изготовлен на 16-й неделе 2018 года. На самом деле чипсеты AMD X470 и B450 немного отличаются по характеристикам. Однако касательно данной материнской платы отличий я не заметил. Почему? Они хорошо спрятаны.

В итоге мы все выясним, но пока продолжим изучать плату дальше. В правом нижнем углу находится разъем для подключения кнопок и индикаторов корпуса.

450x338  34 KB. Big one: 1000x752  127 KB

Рядом с ним находятся два коннектора для вентиляторов. Слева от них можно увидеть разъем для подключения светодиодной RGB ленты. Всего их на плате два, второй находится сверху. Рядом с нижним мы можем увидеть перемычку сброса настроек Clr CMOS.

450x195  23 KB. Big one: 1000x433  79 KB

Двигаемся дальше влево по нижнему краю. Здесь мы видим две колодки USB 2.0 для подключения четырех устройств, разъемы для подключения TPM модуля и COM-порта.

450x185  24 KB. Big one: 1000x412  89 KB

По левому краю отдельно отгорожена звуковая подсистема. Она состоит из звукового кодека, специальных конденсаторов, двух операционных усилителей и разъема для подключения передней аудиопанели.

450x203  24 KB. Big one: 1000x452  86 KB

Звуковой кодек называется SupremeFX S1220A, хотя это самый обычный Realtek ALC1220.

450x284  34 KB. Big one: 1000x631  124 KB

Рядом распаяна микросхема ввода/вывода и системного мониторинга ITE IT8665E.

350x350  35 KB. Big one: 800x800  148 KB

Немного выше находим чип гигабитного сетевого контроллера Intel I211-AT.

350x350  31 KB

Перейдем на правую сторону. По правому краю можно обнаружить шесть портов SATA 3, выведенных вбок.

450x122  12 KB. Big one: 800x216  27 KB

Четыре обеспечиваются чипсетом, а два процессором. На плате ASUS ROG Strix X470-F Gaming тоже шесть портов, но все реализованы логическим чипом. Между портами SATA и основным коннектором питания ATX разместилась колодка USB 3.0 для подключения двух устройств.

На плате предусмотрено шесть портов расширения. Три PCI-e x1 и три PCI-e x16.

450x359  45 KB. Big one: 1000x798  160 KB

Начнем с самого простого. Три слота PCI-e x1 и самый нижний PCI-e x16 (в режиме x4) обеспечиваются чипсетом и это все PCI-e 2.0. А вот c оставшимися двумя PCI-e x16 все не так просто. Понятно, что они PCI-e 3.0 и обеспечиваются процессором, но работают в режимах x16+x0 или x8+x4. Почему так? Потому, что второй делит четыре линии с одним из портов M.2. Кстати, этих самых слотов M.2 тут парочка.

450x361  48 KB. Big one: 1500x1204  397 KB

С первым мы уже прояснили на счет линий, а второй их берет непосредственно от процессора, но две линии он делит с двумя портами SATA 5-м и 6-м. Соответственно при установке накопителя M.2 они работать не будут. Понятно, что в этом слоту M.2 накопитель может работать в любом режиме SATA/PCI-e.

Что еще интересного осталось на плате? Например, индикаторы работы компонентов.

450x392  38 KB. Big one: 1000x871  127 KB

Здесь же мы видим еще два коннектора для вентиляторов и еще один разъем для светодиодной ленты. А еще забыл упомянуть контроллер Aura, который как раз управляет всем этим световым безобразием.

300x300  19 KB

И, конечно же, присутствует фирменная защита сетевого порта RJ-45 которая называется LAN Guard.

450x439  37 KB

На задней панели расположились следующие интерфейсы.

450x128  14 KB. Big one: 1000x285  46 KB
  • Два разъема USB 2.0;
  • Четыре разъема USB 3.0 (один Type-C);
  • Два разъема USB 3.1;
  • Один видеовыход HDMI 2.0;
  • Один видеовыход DP;
  • Один гигабитный сетевой разъем RJ-45;
  • Оптический звуковой выход;
  • Пять аудиоразъемов типа minijack.

А можно ли снять заглушку задней панели? Теоретически да, но повозиться придется. Самое интересное – встанет ли она потом обратно?

Технические характеристики ASUS ROG Strix B450-F Gaming

МодельASUS ROG Strix B450-F Gaming
Поддерживаемые процессорыAMD Ryzen первого и второго поколений, AMD Ryzen с графикой Vega, AMD Athlon X4 (полный список поддерживаемых CPU можно изучить на сайте модели)
Системная шина, частотаPCI-e 3.0 x4
Системная логикаAMD B450
Оперативная память4 x 288-pin DDR4 DIMM, двухканальный режим, до 64 Гбайт при частоте 2133 (2400 / 2666 / 2800 / 3000 / 3200 / 3300 / 3333 / 3400 / 3466 / 3733 / 3866 / 4000 / 4200 (разгон)) МГц
Слоты расширения2 - PCI-e x16 Gen3 (x16+x0 или x8+x4);
1 - PCI-e x16 (x4) Gen2;
3 - PCI-e x1 Gen2
Поддержка Multi-GPUCrossFireX
Поддержка SATA/RAID4 x SATA 6.0 Гбит/с портов – AMD B450; RAID 0, 1, 5, 0+1, JBOD;
2 x SATA 6.0 Гбит/с портов – AMD Ryzen;
2 x M.2 порта – 2x PCI-e x4 Gen3 или SATA3 + PCI-e x4 Gen3 (есть ограничения в зависимости от модели процессора, подробности на сайте производителя)
Поддержка M.2 SATA/PCI-eДа/Да;
Сеть1 х Intel I211-AT
Аудио SupremeFX S1220A – 8-канальный HD аудиокодек
USB 2.02 + 4x USB 2.0 (AMD B450)
USB 3.04 + 2x USB 3.0 (AMD B450)
USB 3.12 x USB 3.1 (AMD B450)
Системный мониторингITE IT8665E
Питание материнской платыATX 24 pin, 8 pin ATX 12V
Разъемы и кнопки задней панели2 x USB 2.0;
2 x USB 3.1;
4 x USB 3.0;
1 x RJ45;
1 x HDMI;
1 x DP;
1 x Optical S/PDIF Out;
5 x 3.5 мм Jack
Фирменные технологии
  • 5-Way Optimization by Dual Intelligent Processors 5;
  • Fan Xpert4;
  • ESD Guards on LAN, Audio, KBMS and USB3.1/3.0/2.0 ports;
  • DRAM Overcurrent Protection;
  • Stainless Steel Back I/O;
  • Highly Durable Components;
  • DIGI+ VRM;
  • SafeSlot;
  • ESD Guards on LAN, Audio,and USB ports;
  • ASUS TPU;
  • Auto Tuning;
  • TurboV;
  • ASUS EPU;
  • Aura Lighting Control;
  • AI Suite 3;
  • Ai Charger;
  • ASUS CrashFree BIOS 3;
  • ASUS EZ Flash 3;
  • ASUS Q-Shield;
  • ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED);
  • ASUS Q-Slot;
  • ASUS Q-DIMM;
  • Digi+VRM;
  • Turbo APP
Размеры, мм305 x 244
Форм-факторATX.
