Обзор и тестирование материнской платы MSI Creator TRX40

Оглавление

Вступление

Платформа AMD HEDT на чипсете TRX40 удовольствие не из дешевых. Стоимость процессоров начинается с 110 000 рублей за Ryzen Threadripper 3960Х (24 ядра), материнские платы к нему – еще не менее 35-40 тысяч.

реклама

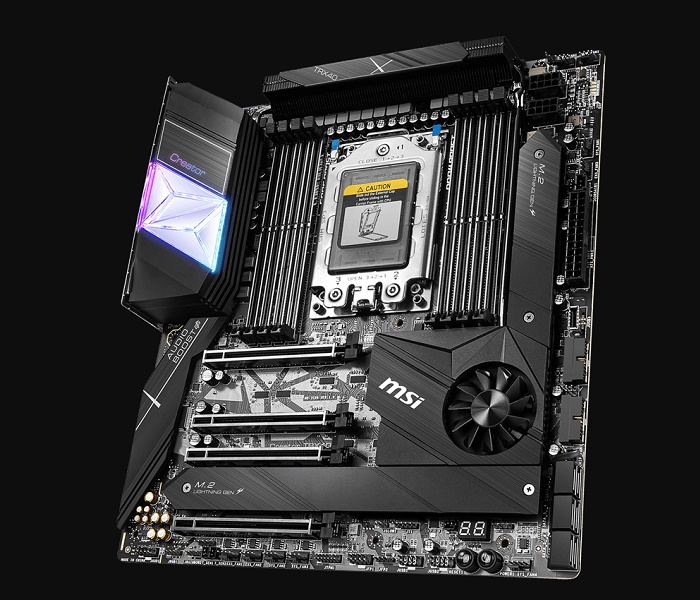

500x334  48 KB. Big one: 2500x1668  700 KB

Хотите модель с хорошими возможностями? Тогда готовьтесь выложить за MSI Creator TRX40 более 50 000 рублей. Что же собой представляет новинка MSI в деле? Сейчас проверим…

Технические характеристики

500x536  83 KB. Big one: 2500x2679  2743 KB

Модель MSI Creator TRX40
Чипсет AMD TRX40
Процессор 3 поколение AMD Ryzen Threadripper
Оперативная память 8 слотов DDR4 от 2133 до 4666+ МГц
PCIe 4x PCIe 4.0 (x16, x16/x16, x16/x8/x16, x16/x8/x16/x8)
Несколько видеокарт 3-Way AMD CrossFire; 3-Way NVIDIA Sli;
Накопители 2x M.2 Mkey 2242-2280 (PCIe 4.0 x4 и SATA);
1x M.2 Mkey 2242-22110 (PCIe 4.0 x4 и SATA);
RAID 0, RAID 1 and RAID 10;
6x SATA 6G
Сеть Intel I211-AT (1 Гбит) и Aquantia AQC107 (10 Гбит);
Intel Wi-Fi 6 AX200 (802.11 a/b/g/n/ac/ax, MU-MIMO Rx, 2.4 ГГц-5 ГГц (160 МГц) до 2,4 Гбит + BT 5.0)
Аудио Realtek ALC1220 + Realtek ALC4050H
Видеовыходы Нет
USB 4 x USB 2.0;
10 x USB 3.0;
5 x USB 3.1
Форм-фактор E-ATX.
анонсы и реклама

500x276  31 KB. Big one: 2500x1379  469 KB

Многие задаются вопросом, какие порты USB доступны на задней панели, а какие через дополнительные косички и разъемы.

На задней панели расположено:

  • Type A – 4х USB 3.0 + 5x USB 3.1;
  • Type-C – 1x USB 3.1 (USB 3.2 Gen2x2);

Через доп. разъемы на плате:

  • Type A – 4x USB 2.0 + 4х USB 3.0 + 1х USB 3.1;

Комплект поставки

реклама

500x337  36 KB
  • Материнская плата;
  • Инструкция;
  • Флешка с драйверами и программным обеспечением;
  • 4 кабеля SATA;
  • 3 удлинителя для RGB лент (адресуемой и нет, а также для оборудования Corsair);
  • 3 термосенсора;
  • Плата под четыре SSD M.2 XPANDER-AERO GEN4;
  • Wi-Fi антенна (2T2R);
  • Различные наклейки;
  • Набор М.2 винтов;
  • Бланк регистрации продукта.

Дизайн PCB

500x542  92 KB. Big one: 2500x2712  2768 KB

Для платы потребуется место под форм-фактор EATX, потому что ширина у нее 27,7 см.

500x542  94 KB. Big one: 2500x2712  2629 KB

Система питания целиком сосредоточена сверху, а питание использует пару 8 pin разъемов с правой стороны текстолита. Оригинальным способом решено размещение трех М.2.

500x406  33 KB

Если вы подумали, что самый верхний подключен к процессору, то вы ошибаетесь. Именно нижние М.2 соединены с CPU напрямую. Верхний получает соединение с чипсетом.

В качестве Wi-Fi адаптера выбран наиболее свежий чип от Intel – AX200. Он поддерживает AX стандарт, 160 МГц ширину канала, но по умолчанию каналы выше 100 отключены.

Для установки памяти используется 8 слотов Dimm, для плат расширения – четыре усиленных PCIe x16.

500x285  30 KB

Примечателен способ разветвления линий: пара 16х + пара 8х. Иными словами, на двух слотах всегда есть по 16 линий PCIe. Правда, воспользоваться первым 8х будет с двумя установленными видеокартами весьма сложно.

Допустим, через плату переходник добавили туда еще 1 SSD, он же будет не только мешать охлаждению видеокарты, но и сам греться будет! К тому же, идущая в комплекте плата под SSD занимает 2 слота, а не один.

500x334  29 KB. Big one: 2500x1668  389 KB

На плате выведено 6 портов SATA, что является стандартом по современным нормам. Плата поддерживает только 3 поколение Ryzen и всего доступно пользователю 72 линии PCI Express 4.0 (56 от процессора и 16 от чипсета). Таким образом уместив 3х М.2 слота и 6х SATA портов MSI не пришлось идти на компромиссы и разделять линии на устройства.

реклама



500x502  86 KB

Питание подается через 2 разъема (8+8 pin). Производитель рекомендует подключать оба 8 pin, так как процессоры 3 поколения весьма прожорливые, и подсистеме питания лишний запас будет в самый раз.

500x421  62 KB

Набор диагностики состоит из POST индикатора и светодиодов. Есть кнопка включения и перезагрузки.

500x350  49 KB

реклама

Система питания

500x138  28 KB. Big one: 2500x690  608 KB

Система питания на материнской плате насчитывает 16 микросхем Infineon TDA21472 (70А). Это топовые микросхемы способные отдавать ток до 70 А и их количества достаточно для любого процессора AMD с любым уровнем разгона.

Благодаря нормальному охлаждению и числу микросхем, VRM равномерно нагревается и способен отрабатывать на 200%.

500x70  14 KB. Big one: 2500x352  246 KB

реклама

Схема подключения предусматривает использование интегрированных микросхем с мосфетами и драйверами Infineon TDA21472. Т.е., иными словами, подключены они по одному и шим-контроллер управляет 16 фазами. Это что касается основного напряжения CPU.

350x342  48 KB

Силовые цепи управляются шим-контроллером Infineon XDPE132G5C. Новый контроллес способный выдерживать токи под 1000А. Частичный список характеристик, следующий:

  • 16 phase single or up to 8+8 dual loop configurable PWM controller;
  • Phase fault protection flag with auto-compensation;
  • Telemetry registers with real-time monitoring;
  • Cycle-by-cycle phase current limit;
  • Analog "IMON" for output current reporting;
  • 200 kHz to 2 MHz switching frequency per phase;
  • PB-free, halogen free, RoHS;
  • Adaptive Transient Algorithm (ATA) minimizes output bulk capacitors and system costs;
  • AMD SVI2 GPU and CPU processors.

Из всех перечисленных особенностей я бы отметил несколько важных для нас вещей, а именно: настраиваемое количество подсоединенных фаз от 8+8 до 16, плавная регулировка частоты работы каждой фазы от 200 КГц до 2 МГц, полная поддержка всевозможных защит, баланс нагрузки (пофазно).

500x195  38 KB. Big one: 1500x586  352 KB

реклама

Еще 3 фазы задействовано для питания CPU_SoC. Они состоят из шим-контроллера IoR 35204 и трех микросхем Infineon TDA21472 (70А).

Таким образом суммарно MSI установила 19 Dr.MOS микросхем питания на процессор. 3 фазы на CPU_SoC + 16 фаз CPU.

500x237  51 KB. Big one: 1339x634  381 KB

На четыре канала памяти задействовано четыре фазы питания, на каждую приходится по паре мосфетов Infineon TDA21472 (70А) и шим-контроллера IoR 35204.

500x413  55 KB

реклама

Причем слева все питание расположено с лицевой стороны, а справа только мосфеты.

250x251  26 KB

Шим-контроллер спрятался с обратной стороны.

Настало время подвести черту под системой питания MSI Creator TRX40: для процессора выделено 16 полных фаз с 70А на каждом мосфете, плюс 3 фазы питания SoC (по 70А), и 4 фазы питания памяти по 70А каждая.

Об интересном

реклама

RGB подсветка

500x334  18 KB. Big one: 2500x1668  156 KB

Подсветка на MSI Creator TRX40 установлена в одном месте, в металлическом кожухе портов. По умолчанию она включена и настроек ее отключить в BIOS нет. Также подсвечивается кнопка включения и перезагрузки. POST индикатор после включения и загрузки ОС можно перевести в режим отображения температуры CPU. Естественно все совместимые устройства объединяются и синхронизируются по типу, цвету и характеру свечения светодиодов.

ПО MSI отличается забавным масштабированием. Посмотрите, насколько крупные шрифты на фоне 4К разрешения…

500x283  18 KB. Big one: 2000x1133  129 KB

И настроек уменьшить масштабирования нет! Второй вопрос к MSI: а вы уверены, что пользователю нужны вспомогательные программы и службы для простого отключения RGB подсветки?

500x289  28 KB. Big one: 2000x1126  91 KB

Запускаешь установку приложения и в нем нет параметров, но оно сразу ставит с десяток модулей без уведомления.

Аппаратные кнопки и дополнительные возможности

250x321  14 KB

Помимо POST индикатора установлены светодиоды, отображающие прохождение проверки памяти, процессора видеокарты и т.п. По ним быстро можно одним взглядом оценить проблему на этапах прохождения POST. Присутствует кнопка включения и перезагрузки, разъем сброса BIOS и дополнительные три датчика температуры с уникальными разъемами. Благо датчики входят в комплект.

500x179  17 KB

Есть возможность увеличивать и уменьшать частоту шины на лету. Достаточно подключить клавиши к разъемам JBLK_D1/U1. Внизу платы есть джампер принудительного сброса BIOS. На плату добавлена возможность подключения кнопки OC Retry Button, для попытки все же стартануть с нужными вам настройками. А также OC Force Enter BIOS Button, по которой при нажатии автоматически попадаете в BIOS. И джампер переключающий плату в режим LN2.

500x460  47 KB. Big one: 1198x1102  169 KB

Плата также поддерживает подключение 5050 RGB-лент (простые RGB до 1 шт. (12V/R/G/B)) и адресуемые ленты (до 2 шт). Вместе с тем MSI вывела новый разъем, совместимый с RGB оборудованием Corsair.

500x190  24 KB

Плата для дополнительных SSD

500x401  37 KB. Big one: 2500x2007  737 KB

500x401  42 KB. Big one: 2500x2007  1028 KB

Главная фишка Creator TRX40 – это дочерняя плата под четыре твердотельных накопителя, использующая 16 линий PCIe любого стандарта вплоть до 4.0.

500x235  28 KB. Big one: 2500x1173  447 KB

Внутри, как положено, посадочные места под SSD, персональные термодатчики, и система охлаждения с радиатором и вентилятором!

500x352  20 KB

MSI позаботилась о совместимости с корпусами, добавив плату как проходное устройство в индикации загрузки HDD.

Есть одно замечание по текущей реализации. Инструкция гласит: Insert the M.2 XPANDER-AERO GEN4 card into the PCI_E3 slot. Но как только вы вставляете M.2 XPANDER-AERO, то PCI_E3 автоматически переходит в режим х4+х4+х4+х4 и сохраняется работоспособность M.2_1. Устанавливаете в PCI_E3 режим х16 и слот M.2_1 выключается.

Система охлаждения

500x536  83 KB. Big one: 2500x2679  2743 KB

500x530  92 KB. Big one: 2500x2652  2459 KB

Уникальность решения MSI в соединение всех радиаторов одной теплотрубкой. Она проходит через литой радиатор портов вывода, рамкой аудиотракта, радиатора VRM и чипсета.

500x334  34 KB. Big one: 2500x1668  519 KB

500x334  33 KB. Big one: 2500x1668  497 KB

Система охлаждения состоит из трех радиаторов и одного вентилятора. Он охлаждает чипсет AMD и заодно остальные части. Вентилятор отдельно настраивается в BIOS либо в ручном режиме, либо выбирается один из 3 алгоритмов. Максимальные обороты могут достигать 4000.

500x420  24 KB. Big one: 2500x2099  332 KB

500x420  26 KB. Big one: 2500x2099  390 KB

500x420  24 KB. Big one: 2500x2099  350 KB

Система из радиаторов касается через термопрокладки основных частей: чипсета, VRM и, что удивительно, сетевого адаптера на 10 Гбит.

500x332  24 KB. Big one: 2500x1658  428 KB

Внутри под кожухом спрятался еще один радиатор, он контактирует непосредственно с сетевым чипом и SoC питанием и 2 фазами памяти.

500x496  28 KB. Big one: 2500x2479  371 KB

Все разъемы М.2 оборудованы радиаторами, причем тепло от них не должно распространятся на чипсетный радиатор. Потому что именно он нагревается больше всего. С обратной стороны основного питания можно найти еще один небольшой радиатор.

500x161  29 KB. Big one: 2500x805  519 KB

На разъемах М.2 теплопроводящие прокладки расположены как со стороны материнской платы, так и со стороны радиаторов.

500x334  43 KB. Big one: 2500x1668  1017 KB

И сделано это абсолютно на всех М.2.

Тестовый стенд

Конфигурация:

500x478  68 KB. Big one: 2500x2389  962 KB

  • Материнская плата: MSI Creator TRX40 (AMD Socket TRX4, AMD TRX40);
  • Процессор: AMD Ryzen Threadripper 3970X;
  • Система охлаждения СЖО:
    • Помпа: Laing D5 Vario 4800 об/мин, реальный расход в контуре 700-750 л/ч;
    • Водоблок: EK Supremacy с модифицированным основанием большей площади;
    • Радиатор: Alphacool NexXxoS Monsta 360 мм;
    • Вентиляторы: Scythe Minebea 120 мм 1900 об/мин 129 м3/ч;
  • Термоинтерфейс: Arctic Cooling МХ-2;
  • Оперативная память: DDR4 Kingston, 4 x 8 Гбайт (парные комплекты Kingston HyperX Predator RGB [HX440C19PB3AK2/16] и Kingston HyperX Predator [HX440C19PB3K2/16]);
  • Видеокарта: ASUS Radeon RX 5700;
  • Накопители:
    • SSD Intel Optane 905P 480 Гбайт;
    • SSD Kingston A2000 250 Гбайт;
    • SSHD Seagate Desktop 4 Тбайт;
  • Блок питания: ASUS ROG Thor 1200P, 1200 Ватт;
  • Операционная система: Microsoft Windows 10 x64;

300x233  19 KB. Big one: 2500x1939  580 KB 300x233  17 KB. Big one: 2500x1727  484 KB

500x186  29 KB. Big one: 2000x744  256 KB

Режимы работы и разгон

Любой процессор AMD Ryzen принято разгонять двумя способами: первый, простой и не очень эффективный – это повышение множителя на всех ядрах и Vcore. В таком режиме не всегда удается приблизиться даже к 4.2 ГГц (и тем более для процессоров Threadripper с их изначальными 280 Вт и чиплетной компоновкой).

Второй способ – «Precision boost overdrive + BCLK + Offset voltage», когда мы позволяем внутреннему алгоритму использовать больше лимитов относительно заводских характеристик. И при этом добавляем Vcore относительно номинального значения. Так мы добиваемся большей частоты на загруженных 2-4 ядрах и приемлемого разгона остальных при 100% загрузке.

В принципе, описание в главе энергопотребления и буста у AMD содержит предостаточно нюансов и технически сложных моментов, но для примитивного понятия достаточно привести несколько тождественных утверждений.

  • Package Power Tracking (PPT): лимит, доступный для выделения на весь разъем Socket AM4;
  • Thermal Design Current (TDC): максимально допустимая сила тока в режиме типичной нагрузки без срабатывания защит по температуре;
  • Electrical Design Current (EDC): максимально допустимая сила тока в режиме буста без срабатывания защит по температуре.

Вот это три главных параметра, которыми принято управлять для расширения коридора срабатывания защит. Так как средства разгона процессора глубоко интегрированы в прошивку BIOS, сейчас в материнских платах появилось отдельное меню для управления процессором. Это важное замечание, поскольку часть настроек недоступна самой плате без свежего образа BIOS.

500x438  51 KB

Для процессора Ryzen Threadripper 3970X был выбран самый простой и элегантный способ разгона – при увеличении лимита TDP он самостоятельно разгонялся и выставлял нужное напряжение.

В итоге не пришлось часами возиться с настройками, доверив все дело встроенному алгоритму Boost. Даже больше, поэкспериментировав с различными подходами, наиболее оптимальным оказался самый простой метод. Принцип его работы заключается в автоматической подстройке, при этом изначальный лимит в 280 Вт постепенно поднимаем, пока справляется система охлаждения. Поэтому плавно увеличиваем его, обращая внимание на запас мощности своей системы охлаждения.

Надо понимать, что финальные частоты при 100% нагрузке на всех ядрах могут отличаться от базовой частоты совсем немного, но основные дивиденды вы получите при частичных нагрузках. Если взять номинальный режим работы Ryzen Threadripper 3970X за 100%, то все манипуляции с разгоном добавили ему от 0 до 10% экстра производительности. И чем меньше используется многозадачность, тем больше выгода от разгона.

Полноценный тест показывает, что относительно номинальных 280 Вт и 100% загрузки на всех ядрах, процессоры выдерживает среднюю частоту в 3500 МГц. Используя 350 Вт, PPT частота повышается до 3700 МГц. Таким образом лишние 70 Вт энергопотребления ускоряют все 32 ядра на 200 МГц. Дальше – больше, при достижении 4 ГГц вам придется отводить более 450 Вт, что не под силу даже кастомной СВО с тройным толстым радиатором, тремя вентиляторами на полной скорости и помпой Laing D5.

Но наша задача не раскрыть потенциал CPU, а максимально нагрузить VRM платы, чтобы прощупать почву на предмет перегрева и того, на какой нагрузке этот перегрев произойдет.

500x502  67 KB. Big one: 2239x2109  763 KB

В штатном режиме температура процессора и чипсета не поднялась выше 80°C, при этом энергопотребление процессора было стандартным – 280 Вт. VRM, несмотря на общую тепловую трубку с чипсетом и кожухом портов, прогрелся до 70°C.

Видно, что чипсет действительно получился горячим и следует пристально следить за его температурой. Температура VRM приятно удивила – в пассивном-то режиме охлаждения. Добавление внешнего 80 мм вентилятора с направленным потоком на ребра охлаждения не сильно сказывается на общей температуре.

498x499  51 KB. Big one: 2211x2006  679 KB

Для примера, тест под нагрузкой с PPT 300 Вт и дополнительным вентилятором на выходе получили около 60°C на VRM. Это к вопросу, а стоит ли дополнительно охлаждать VRM вентилятором. Причем его скорость не превышала 1500 об/мин.

Увы, но и вентилятор не сильно помогает бедному чипсету, который постоянно нагревается до 80°C при любых манипуляциях с охлаждением. Учтите, что тест проходит на открытом стенде, в корпусе температуры будут выше!

496x504  49 KB. Big one: 2211x2101  684 KB

В разгоне удалось преодолеть 350 Вт TDP с приемлемой максимальной температурой, благо материнская плата позволяет подстраховаться и выставить максимальную температуру процессора в отдельном пункте меню (выставлено 100°C).

446x447  58 KB

VRM по-прежнему нагревается до 80°C без внешнего охлаждения. Процессор при этом ускорился в зависимости от задачи на 5-10%. Видно, что особых преимуществ от разгона мы не получим, а все благодаря идеально подобранному балансу потребления электричества и частот ядер. В этом заслуга AMD. Я бы предпочел не преодолевать рубеж в 350 Вт даже с отличной СВО – это не стоит стольких затрат и шума.

А теперь перейдем в рабочий режим с серфингом в интернете без видео.

500x372  44 KB. Big one: 583x1996  300 KB

Пока откажемся от дополнительного вентилятора и посмотрим на температуры чипсета – 71°C, как ни крути. Хорошо, что чипсетный вентилятор не особенно гудит, выдавая 3 000 об/мин. Вроде бы много, но на деле его почти не слышно. Перейдем по аналогии с дополнительным вентилятором на VRM.

582x337  53 KB. Big one: 582x2003  301 KB

Стало гораздо лучше: чипсетный вентилятор убавил скорость до 1500 об/мин, а температура чипсета упала до 75°C. Увы, глобально чуда не случилось. Из-за отсутствия свободного места у производителей буквально не выбора. Городить вторым этажом тепловые трубки или выносить охлаждение материнской платы наружу? Помнится, такие конструкции были в 2000-х годах, пока медь не подорожала.

По разгону оперативной памяти данная система привычно осиливает 4.0-4.2 ГГц без лишних мучений с подбором параметров.

478x435  36 KB. Big one: 977x435  79 KB

Наш набор из четырех модулей спокойно активировался через профиль AXP, но проверку на обратный разгон плата не прошла. Обратным я называю свойство материнской платы разгонять память относительно AXP профиля, просто меняя частоту.

Следующая ступень в 4.2 ГГц взялась без проблем, а 4.4 вызвала ступор со сбросом разгона. После отката плата дала выбрать частоту 4.2 ГГц, но сама же отказалась запускаться с такой частотой памяти. И лишь новая активация AXP на 4 ГГц и последующее изменение частоты до 4.2 ГГц вернуло все на свои законные места.

Возможности BIOS

500x375  41 KB. Big one: 1024x768  121 KB

Это раздел оверклокинга с базовыми функциями и напряжениями. В нем доступны некоторые пункты меню с тонкими настройками.

В некоторых меню раскрываются заранее подготовленные профили разгона. Все они разгоняют по принципу Precision boost overdrive + Offset voltage.

500x419  51 KB

Есть возможность задать три важных параметра для разгона: PPT, TDC и EDC. Причем PPT расширяем до 1000 Вт, но тогда на процессор лучше сразу ставить систему с жидким гелием. Стандартные воздушные системы охлаждения едва ли смогут преодолеть 200-250 Вт, типичные готовые СВО – не более 300 Вт, кастомные СВО – 350 или чуть больше ватт.

500x316  31 KB

Тонкая настройка множителей для CCX.

500x254  38 KB

Настройка лимитов питания процессора, памяти, и т.д.

500x163  19 KB

Меню настройки функций энергосбережения. Здесь нужно указать, что в ручном разгоне все они остаются активными и это не может не радовать.

500x182  15 KB. Big one: 557x985  101 KB

На процессор можно подавать два типа напряжений: автоматический, адаптивный (offset) и активировать профиль разгона через утилиту AMD.

500x341  30 KB

CPU Core Voltage
Override режим от 0.9 В до 2.1 В с шагом 0.0125 В
Offset режим +/- от 0.0125 В до 0.3 В
AMD Overclocking от 0.8 В до 1.55 В с шагом 0.025 В
CPU NB/SoC Voltage
Override режим от 0.9 В до 1.55 В с шагом 0.0125 В
Offset режим +/- от 0.0125 В до 0.3 В
AMD Overclocking Отсутствует
VDDP Voltage Автоматически
VDDG CCD Voltage Автоматически
VDDG IOD Voltage Автоматически
CPU 1P8 Voltage от 1.6 В до до 2.5 В с шагом 0.01 В
DRAM CH_A/B Voltage от 0.8 В до 2.1 В с шагом 0.01 В
DRAM CH_C/D Voltage от 0.8 В до 2.1 В с шагом 0.01 В
DRAM CH_A Vref Voltage от 0.12 В до 1.235 В с шагом 0.025 В
DRAM CH_B Vref Voltage от 0.12 В до 1.235 В с шагом 0.025 В
DRAM CH_C Vref Voltage от 0.12 В до 1.235 В с шагом 0.025 В
DRAM CH_D Vref Voltage от 0.12 В до 1.235 В с шагом 0.025 В
Chipset SoC Voltage от 0.01 В до 1.5 В с шагом 0.01 В
Chipset CLDO Voltage от 1 В до 1.6 В с шагом 0.01 В

Приятно видеть, что производитель предоставляет пользователю как в графическом виде подключенные устройства, так и в текстовом.

500x317  30 KB. Big one: 926x587  83 KB

Это полезно при определении задействованных линий PCIe к SSD.

451x330  39 KB

Зашел в закладку, увидел поддерживаемое число линий и стандарт, и количество используемых в данный момент линий, и тип подключения (PCIe 2.0/3.0/4.0). Таким образом всего одной закладкой решается вопрос быстрой диагностики работы SSD.

Система мониторинга

500x223  23 KB. Big one: 1610x718  112 KB

Всего на плате есть 9 4pin разъемов для вентиляторов. Плюс 3 разъема под датчики температуры (идут в комплекте). Увы, MSI не предоставляет информации о максимальной нагрузке на разъемы.

500x382  39 KB. Big one: 970x742  101 KB

В разделе мониторинга вы найдете температуры всех основных элементов материнской платы и напряжения, включая датчик температуры VRM, температуру на разъеме для внешней термопары, а также данные с М.2 слотов.

Для настройки алгоритма охлаждения используются готовые наборы установок, либо ручной режим. Так, управление вентилятором чипсета имеет максимальный потолок в 75С, а убавить или добавить точки нельзя. Было бы удобнее иметь доступ к текстовому режиму, когда выставляются точки и привязка к температуре. К тому же нельзя объединить настройку сразу 2-3 и более вентиляторов чтобы не повторять расстановку точек для каждого по отдельности.

500x381  39 KB. Big one: 971x739  103 KB

Три дополнительных разъема EXS_FAN можно привязать только к трем внешним датчикам, и это очень неприятный факт. Может быть, в будущем MSI пересмотрит подход и позволит пользователю вносить иные настройки. Нет и автоматического режима с подбором параметров вентиляторов, что тоже немного уменьшает привлекательность системы. Можно настроить в ПО MSI, но хотелось бы видеть реализацию без установки ПО, чисто в BIOS.

Заключение

500x334  49 KB. Big one: 2500x1668  670 KB

Пожалуй, с рассмотренной материнской платой MSI Creator TRX40 все ясно и так, но, тем не менее, информацию стоит разложить по полочкам.

Плюсы MSI Creator TRX40::

  • Краткое и лаконичное меню BIOS с минимумом непонятных настроек;
  • Сохранение функций энергосбережения в ручном разгоне;
  • Большой запас мощности системы питания;
  • Датчики температуры VRM;
  • Три разъема M.2, все с радиаторами;
  • Световая индикация POST;
  • Простота разгона;
  • Описание режимов работы М.2 разъемов в BIOS;
  • Коннекторы внешних датчиков температуры (в комплекте поставляются сами датчики);
  • Система охлаждения VRM хорошо справляется с задачей;
  • Кнопки вкл./перезагрузки и POST-индикатор;
  • PCIe x16 адаптер под четыре SSD с интерфейсом NVME M.2 с датчиком активности и четырьмя температурными датчиками, а также активным охлаждением с радиатором;
  • WI-Fi сеть АХ-класса;
  • Два LAN (гигабит и 10-гигабитная);
  • POST-индикатор умеет показывать температуру CPU;
  • Два разъема USB 3.0 выведены на плате в торец, удобное расположение для подключение корпусных переходников на лицевую панель;
  • Сброс и обновление BIOS кнопками на задней панели;
  • Датчики температуры М.2 слотов.

Может не устроить::

  • Разъемы датчиков температур нестандартного вида;
  • Нагрев чипсета, несмотря на активное охлаждение;
  • Вместе с ПО MSI ставится с десяток сторонних сервисов с поддержкой и синхронизацией подсветки (не всем нужны они по умолчанию);
  • Три EXS_FAN1/2/3 привязываются только ко внешним датчикам T_SEN1/2/3 и больше привязать их не к чему;
  • MSI не предоставляет информации о максимальной нагрузке на разъемы вентиляторов;
  • Батарейка подключена нестандартным образом.

Минусы материнской платы:

  • Неудобно управлять вентиляторами и настраивать их, доступен только графический интерфейс в BIOS;
  • Один М.2 перестает работать, если установлена видеокарта в третьем слоте PCIe;
  • Отключение RGB подсветки только через установку ПО MSI.

Дмитрий Владимирович aka Rasamaha


Выражаем благодарность:

  • Компании MSI за предоставленную для теста материнскую плату MSI Creator TRX40.

За кадром

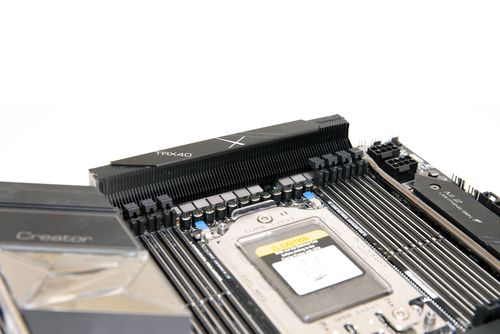

500x334  34 KB. Big one: 2500x1668  503 KB
500x334  46 KB. Big one: 2500x1668  710 KB
500x334  59 KB. Big one: 2500x1668  861 KB
500x497  64 KB. Big one: 2500x2483  963 KB

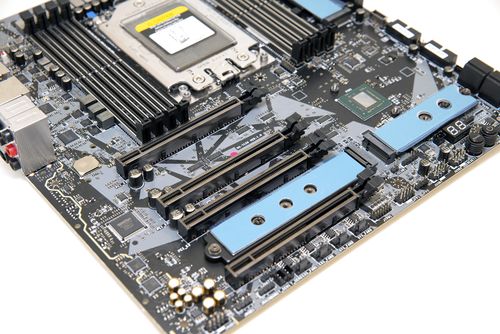

500x334  57 KB. Big one: 2500x1668  861 KB

Оценитe материал
рейтинг: 4.3 из 5
голосов: 18

Комментарии Правила



Возможно вас заинтересует

Популярные новости

Сейчас обсуждают
