Продолжение.Моношасси.
реклама
Я долго бился над проблемой удобного доступа к материнке и остальному харду. Очень хотелось, что бы в процессе разгона, протянул руку и пощупал не перегрелось ли чего, надо будет сделать термодатчик от термоконтроля в виде карандаша. Ткнул- померял.
Если слетел BIOS – протянул руку и обнулил перемычкой, нужно будет сделать еще один электро замок на BIOS
Стандартные схемы корпусов мне не нравились. Вспомнилось, как эту проблему решили в телевизорах 3-го поколения. И вот результат:
Фото. Вид сбоку
(кликните по картинке для увеличения)
вид сбоку
В корпусе две панели управления. Нижняя пока не существует даже в эскизе, а верхняя пока досталась от Pillar.

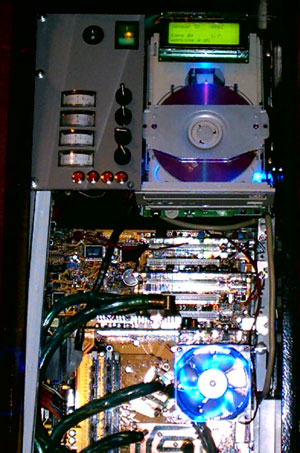

Фото. Панель
(кликните по картинке для увеличения)
панель-Pillar
(кликните по картинке для увеличения)
Панель-Ч. обелиск
Эту панель в ближайшем будущем я заменю, но сам принцип останется прежним. Так же два привода треями вниз, LCD… Поэтому опишу пока готовую.
Вся панель держится на куске акрила 26,5 см на 21 см. Толщина 4мм. Верхний привод Teac, освобожден от верхней крышки и через стойки прикручен к акрилу. Нижний DVD Creative, привинчен к верхнему. В Teac замучена подсветка- 2 синих, ярких. Слева красные кнопки дублируют управление приводов. Про LCD писать не буду на любом моддерском сайте куча статей. LCD как LCD- 20 на 4.
Нужно сказать о включении питания компьютера. В корпусе предусмотрено две лампы для подсветки:
1.Лампа дневного света, питание на нее подается всегда, если шнур питания торчит в розетке. Сделано для удобства работы с матерью. Хард обесточен, а свет есть. Выключатель расположен прямо на лампе.
2.Неонка зеленого цвета - для понта.(еще не поставил)

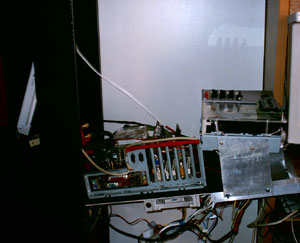

Фото. Вид сверху
(кликните по картинке для увеличения)
вид сверху

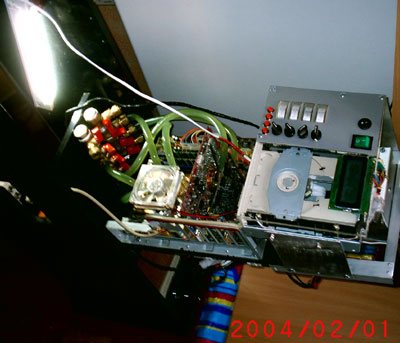

Фото. Вид сверху свет
(кликните по картинке для увеличения)
вид сверху с подсветкой
Схема питания такова – свет есть всегда, дальше выключатель с подсветкой. Он включает одновременно два блока питания и циркуляционный насос.
Блоки питания, для уменьшения количества вентиляторов, объединены в одном корпусе. Корпус вышел тоньше, чем два сложенных вместе блока питания. Длина равна длине стандартного блока питания. Выполнен из оцинковки. Обдуваются блоки одним 92мм вентилятором. Именно обдуваются, лично проверено, на пониженных оборотах обдув намного эффективней, чем вытяжка. Блоки питания, заодно, выполняют функцию вытяжного вентилятора. Пытаюсь, как можно сократить корпусные вентиляторы, т.к. на данный момент это самые шумные компоненты.(даже на 5в)
Зеленые провода БП объединены. Поэтому включаются одновременно, как обычный блок питания. Если будете подключать два БП, как следует, проверьте, те ли провода соединяете. У no name провод «Pwr on» может быть любого цвета. Один БП питает мать. Второй все остальное.
Идем дальше. Слева, четыре ручки – это электронный реобас, на регулируемых КРЕН 12А. Схема включения обычная, только добавлен резистор для фиксирования величины нижней границы напряжения. Это сделано для гарантированного запуска вентиляторов. КРЕН прилично греются, поэтому их надо поставить на радиаторы. Либо каждый на отдельный, либо любым способом электрически изолировать КРЕНы от радиатора, не забыв про теплоотвод.
Для индикации напряжения на вентиляторах стоят стрелочные вольтметры сделанные из амперметров по стандартной схеме. Построечным резюкм 100 кОм, шкала откалибрована так - середина шкалы-5в. Максимум-10в. Реобас на КРЕН больше 10,5в не дает.
Схема.
(кликните по картинке для увеличения)
схема
Еще один выключатель включает неонку. Вся эта «конструкция на акриле» закреплена к моношасси.
ТЫЛЫ
Ниже в куче проводов просматривается mobile rack. Это явление временное. Винт у меня старый, малооборотистый, почти не шумит. Достаточно было положить его в mobile rack через прокладки из пенофола, а вентилятор в нем на 5в. Заткнулся и почти не греется. После апгрейда поставлю конструкцию показанную в «моддерских хитростях»
Провода уложу в жгуты. А весь бутор закроет дверка с отверстием напротив БП.
Но это позже. Как шасси откидывается видно на фото. Хочу поставить его на гидравлические цилиндры, видел в магазине мебельной фурнитуры. Но их пока нет. И видимо придется усилить петли, на которых откидывается шасси.

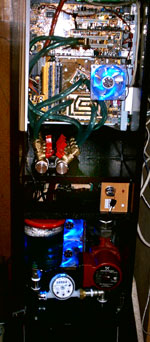

Фото.Вид сзади.
(кликните по картинке для увеличения)
вид сзади
Конец 3 части. Продолжение следует
Ниже первые две части статьи.
Часть1. На этой персональной страничке я хочу рассказать о своем увлечении –
МОДДИНГЕ.
Мне интересны самостоятельно сконструированные и построенные корпуса. Главный критерий – удобство эксплуатации, тех. обслуживания, быстрой замены комплектующих при тестировании, удобство при разгоне. ПК должен сочетать бесшумность с высокоэффективным охлаждением. Максимальный разгон + тишина. И, конечно, полноценно выполнять функции домашнего кинотеатра, музыкального центра, без назойливого жужжания. Быть мобильным в пределах квартиры. Иметь оригинальный внешний вид.
В своем компе я постоянно что то дорабатываю, дополняю, меняю… Идеальный, с моей точки зрения, корпус должен это безболезненно позволять.
Мой первый опыт на этом поприще (до этого я пытался переделывать серийные корпуса) вылился в проект-Pillar. Эта работа заняла призовое место на моддинг - конкурсе журнала CHIP.\www.ichip.ru.\modding.\
Фото1. Pillar.
(кликните по картинке для увеличения)
Pillar
Взявшись за этот проект, я изначально допустил ошибку. Стал ВСТРАИВАТЬ комп. в готовый объем. Корпус оказался мал в глубину , из-за этого неудачно расположены : HDD , блоки питания. Из-за малой ширины корпуса немного затруднен доступ к материнке.
Так же мощная аквариумная помпа в системе водяного охлаждения со временем перестала казаться бесшумной. Доработка её ( устранение люфта вал-ротор и изготовление тефлоновых подшипников) уменьшила шум и вибрацию, но со временем и этот уровень шума перестал устраивать.
Существующая конструкция расширительного бака не позволяла оперативно и «чисто» менять теплоноситель. В случае протечки приходилось «обезвоживать» всю систему. Локально, водяные ветки не отключались.
Не хватает места для установки : самодельного шестиканального усилителя звука, самодельного многоканального термометра. Хочется также установить панель управления , стилизованную под автомобильную, не лезет имитатор шума двигателя.( при повороте ключа , включающего комп, раздаётся звук заводящегося автомобиля.)
Учитывая эти и ряд других недостатков, было принято решение строить новый корпус. Без компа жизнь пресна и скучна, поэтому Pillar2 собирается автономно от Pillar. С последующим плавным перетеканием комплектующих .
Высота и ширина Pillar автора устраивала -124 на30см. Мощь и солидность. Была увеличена только глубина до 30см. Сохранение размеров позволило использовать стеклянную, выпуклую, тонированную дверку от Pillar. Материал корпуса оставлен прежним - ламинированное ДСП. После изготовления и покраски корпуса в черный цвет проект из Pillar 2 был тут же переименован в ЧЕРНЫЙ ОБЕЛИСК . Покраска выполнена нарочито грубо. Создана фактура «молотковой эмали»

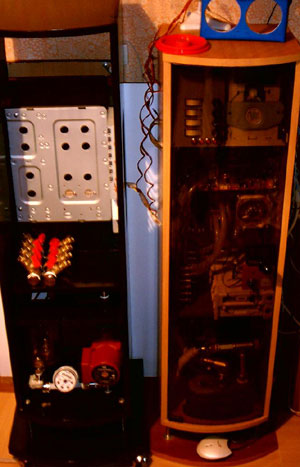

Фото2.
(кликните по картинке для увеличения)
pillar+черный обелиск
Pillar+Черный обелиск
Главное конструктивное отличие нового корпуса от старого - это дверка сзади , открывающая доступ к откидывающейся панели на которой и будет собран весь хард. Принцип моношасси. Если понадобилось потестить железки, откинул шасси и весь хард как на ладони.
Фото3.
(кликните по картинке для увеличения)
Моношасси
Моношасси.
По примеру ряда зарубежных и отечественных сайтов я буду показывать процесс изготовления корпуса по мере продвижения работы. Возможно это будет кому-то интересно.
Сердце системы охлаждения «Обелиска» - циркуляционный насос GRUNDFOS.
Фото4.
(кликните по картинке для увеличения)
Макетирование
Макетирование.
В инете были материалы по использованию этих насосов в системах водяного охлаждения компьютеров. Насос действительно стоящий. Даже на 3-ей скорости его не слышно. Ресурс работы огромный. Огромный плюс для оверклокера : три скорости и возможность работы при отрицательных температурах- до -25 С. Единственный недостаток – чугунный корпус. Но при использовании в качестве теплоносителя тосола, коррозии не происходит.
Если же заправить систему водой из-под крана , то примерно через 15 минут вода желтеет. Происходит это из-за того, что растворенный в воде кислород вызывает усиленную коррозию. ( Я, после такого пробного включения, обрабатывал корпус насоса нейтрализатором ржавчины. ) Потом процесс резко замедляется, но вода все равно будет
мутно-желтой, что малоэстетично.
Для определения производительности системы предусмотрен счетчик расхода воды. Он же выполняет роль индикатора работы насоса. На базе счетчика в будущем думаю сделать защиту ПК от протечек и остановки насоса.
Для разделения потоков теплоносителя я применил разветвители для «теплых полов». Мне попались со встроенными шаровыми кранами и переходами на металлопластиковые трубы. К этим переходам (15mm) хорошо подходят силиконовые шланги с внутренним диаметром 8мм. Цанги держат хорошо. Здорово облегчается процесс сборки-разборки. Шаровые краны позволяют менять ватеркуллеры без слива теплоносителя.
(кликните по картинке для увеличения)
Ватеркуллеры
Заморачиваться со снятием радиаторов со своего Radeon 8500 (AP64D-H) не захотелось. Поэтому я на место штатного вентилятора поставил, на КПТ-8, водоблок. Эта незатейливая процедура снизила температуру GPU на 6 градусов. ( было 55, стало 44) До апгрейда доживу.
В итоге я получил две системы водяного охлаждения. На помпе – LifeTech AP2500,производительностью 2000 л/ч, мощностью 32 Вт. И на циркуляционном насосе Grundfose UPS 25-40, мощностью,в зависимости от скорости 30,45,60 Вт. Очень захотелось их сравнить.
Конец1 части.
Часть 2.Сравнение помпы и насоса в системе водяного охлаждения.
И насос и помпа в процессе работы выделяют тепло. Чем мощнее устройство, тем больше выделяется тепла. Меня заинтересовало: насколько нагревается теплоноситель, только от перекачивающего элемента, без нагрузки. То есть при выключенном компьютере. А так же что из этих приборов эффективней.
Система водяного охлаждения построена по схеме: расширительный бак, качок, медный радиатор от автомобильной печки с принудительным охлаждением, разветвитель, ватерблоки. На фотографиях видны сравниваемые системы.
Фото1.
(кликните по картинке для увеличения)
Помпа
Фото2.
(кликните по картинке для увеличения)
Grundfose
(кликните по картинке для увеличения)
Тест помпы
(кликните по картинке для увеличения)
Тест насоса
Помпа LifeTech AP 2500, 2000 л\ч, мощность 32 Вт.- против Grundfose UPS 25-40,мощность в зависимости от скорости 30,45,60 Вт. Измерения производились цифровым термометром. Фиксировалось, на сколько градусов качок нагрел теплоноситель выше комнатной температуры.
Сначала по водяному счетчику была измерена реальная производительность под рабочей нагрузкой. Нагрузка – три ватеркуллера. Засекалось время пяти оборотов первого слева циферблата. Один оборот соответствует 1 литру. Время в секундах. Секундомер мне к сожалению достать не удалось. Засекал время по электронным часам. Потом пересчитывал в более привычные литры в час.
Также я проверил, будет ли зависеть производительность от теплоносителя. Сравнивались: тосол ОЖ-40 и дистиллированная вода + 20% того же тосола. От добавки спирта к воде я давно отказался. Причина в высокой летучести спирта.
В свою первую систему водяного охлаждения я залил такую смесь. Гонял сутки вхолостую. Никаких протечек. Несколько дней компьютер работал прекрасно. Но как то я засел за Quake. После 2-х часов непрерывной игры комп очень натурально пукнул. Несложно представить, какие мысли промелькнули у меня в голове. И тут я услышал журчание. Обалдев окончательно, я заглянул в окно компьютера ( полтора года назад у меня был замодденный бигтауэр) и увидел, как вода стекает с видюхи.
Опомнившись от шока и проанализировав происшедшее, я пришел к выводу - от высоких нагрузок теплоноситель нагрелся, спирт стал испаряться более интенсивно, а т.к. система герметична, давление повысилось. Герметик выперло. В результате я чуть не лишился видеокарты. После этого я в крышке расширительного бака сделал отверстие, диаметром 1мм для выхода паров спирта. Больше у компа случаев диареи не было.
Еще один недостаток использования воды со спиртом - коррозия. Если у вас в системе установлены ватерблоки с прозрачными крышками, то вскоре вы увидите, как они внутри начнут покрываться черным налетом с зеленоватым оттенком. Я свои уже один раз разбирал и чистил наждачной бумагой. Тосол же содержит присадки замедляющие коррозию. Пользовался смесью воды с тосолом, больше года, таких проблем не было.
Принудительное охлаждение радиатора – четыре 80-и мм вентилятора. Тесты проводились в двух режимах. При напряжении питания вентиляторов 5 и10 вольт.
Чтобы тестирование получилось как можно более объективно я разделил тесты на 4 части:
1.Корпус - Черный обелиск,Grundfose, тосол.
2.Корпус – Черный обелиск, помпа, тосол.
3.Корпус – Черный обелиск, помпа, дистил. вода + тосол 20%
4.Корпус - Черный обелиск,Grundfose, дистил. вода + тосол 20%
Каждая часть тестов разделена напункты:
1.Производительность л\час
2.Температура (на сколько нагрел качок теплоноситель)
2.1 Напряжение питания вентиляторов +5 В.
2.2 Напряжение питания вентиляторов +10В.
3.Температура процессора Barton 2500 (неразогнанный)
3.1Режим покоя.
3.1.1 Питание вент. +5В
3.1.2 Питание вент. +10В
3.2Режим-загрузка 100 %
3.2.1 Питание вент. +5В
3.2.2 Питание вент. +10В
4.Температура процессора Barton 2800 (разгон множителем)
4.1 Режим покоя.
4.1.1 Питание вент. +5В
4.1.2 Питание вент. +10В
4.2 Режим-загрузка 100%
4.2.1 Питание вент +5В
4.2.2 Питание вент +10 В
Под « режим-загрузка 100%» подразумевается - непрерывно в течении 2 часов идущий тест - 3D Mark 03. Тосол охлаждает не только CPU но и видеокарту. Из этих соображений нагружать один процессор не корректно.
Во время тестирования возник вопрос, как измерить температуру процессора. К материнской плате прилагается утилита: Asus PC probe. Есть мониторинг в BIOS. Существует МВМ 5.3.2.0.
Кажется что все вроде бы отлично. Только один маленький недостаток. Температура везде разная. Всех круче МВМ там датчик Asus 3 показывает -1 градус. На эту тему в конфах исписаны сотни страниц. Правильный ответ я не нашел. Поэтому ниже привожу температуру МВМ 5.3.2.0 : sensor1 – Asus2(cusl2), sensor2 – W83L785TS-S diode. Разница между показаниями sensor2 и температурой подсокетного датчика в BIOS около 13-15 градусов. Что похоже на правду. Показания sensor1 почти похожи на данные подсокетного датчика. Правда датчик из BIOS, почему- то редко переваливает за 30 градусов. Предположение – пока происходит перезагрузка, водянушка успевает охладить процессор. Информацию МВМ в Черном обелиске отображает текстовый LCD. Что очень удобно при тестировании.
Железо над которым издеваюсь:
Barton 2500, Asus A7N8-X, 2по 512 Mb DDR 400 Hynix, Radeon 8500, ...

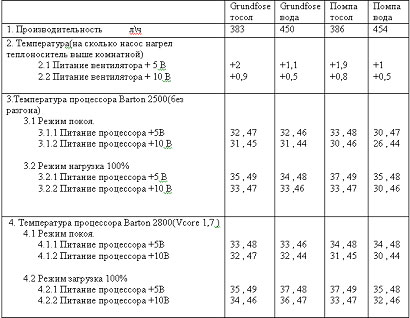

Результаты тестов сведены в таблицу.
Таблица.
(кликните по картинке для увеличения)
таблица1
Первая цифра – Sensor 1 Asus 2(cusl 2), вторая – Sensor2 W83L785TS-S Diode.
Нужно сразу сказать, что целью тестов было сравнение эффективности насоса и помпы, а так же теплоносителей. Для меня было не важно количество этих «условных» градусов. Важно – какой дивайс лучше.
1.При прочих равных условиях помпа показывает немного более высокую производительность. Но насос в несколько раз меньше шумит. Шум 80-ти мм вентилятора работающего от 5 В, на много выше.
2.Цена помпы в пять раз ниже стоимости насоса.
3.Вода в качестве теплоносителя эффективней тосола. Но небольшая добавка тосола замедляет коррозию и не снижает производительность.
Мой выбор насос и дистиллированная вода с тосолом. А что выберете вы?
В самом начале тестов я допустил ошибку. Разогнать процессор надо было максимально. Тогда нагляднее была бы разница температур. Но это будет тема следующего исследования.
Произведу замеры температуры всех заметно греющихся деталей материнки, до и после максимально возможного разгона, без обдува платы вентилятором. Потом попробую охладить все, что греется свыше 70 градусов, и разогнать еще. Буду знать нагрев чего, мешает разгону. Возможно, это поможет поднять частоту шины выше 195 Mz. Сейчас мать отказывается работать на частоте выше 195. Думаю, эта процедура поможет мне снизить количество корпусных вентиляторов, (зная что, греется можно, что- то охладить водой, что- то пассивными радиаторами.) Теперь корпусные вентиляторы - самые шумные компоненты, хотя и работают от 5В.
Интересно, можно ли обойтись без «сквознячка» в корпусе?
Конец 2 части.
