Обзор и тестирование «плоских» контроллеров вентиляторов Scythe Kaze Master Flat II и Gelid Speedtouch 6 (страница 2)

Внешний вид и особенности конструкции

Scythe Kaze Master Flat II

Корпус контроллера Scythe выполнен из пластика. Габариты – 148.5 x 42.0 x 83.0 мм, впрочем, такая точность здесь совсем необязательна, достаточно сказать, что данная модель предназначена для установки в одиночный отсек размерности 5.25 дюйма. Напомню, что традиционно они используются для монтажа оптических приводов (ранее – для дисководов формата 5.25"), но сегодня часто пустуют в связи с постепенным отмиранием носителей этого типа.

Однослотовое устройство можно установить в подавляющее число корпусов (в том числе – компактных).

Во вступлении отмечалось, что оба рассматриваемых контроллера управляются с помощью «тачскрина». Это было сделано, чтобы подчеркнуть внешнее сходство двух устройств. Однако если быть точным, за управление панелью Scythe отвечают обычные механические кнопки, расположенные по углам экрана. Именно механические, а не сенсорные – при нажатии на них пластик ощутимо прогибается; если прислушаться, можно различить явственные щелчки.

Таким образом, с контроллером Gelid (у него «тач» самый настоящий) эту панель роднит только отсутствие каких-либо выступающих ручек и переключателей. Впрочем, с точки зрения функциональности и удобства использования разницы между «сенсором» и «механикой» почти нет. Обе панели управляются, в прямом смысле, «одним пальцем», а их внешний вид может привлечь любителей моддинга, добивающихся «гладкого» вида системы. К тому же обе эти модели можно установить в любой корпус с открывающейся дверцей на передней стенке.

На первый взгляд экран занимает всю переднюю панель, однако его точный размер – 118 х 20 мм (вокруг дисплея есть достаточно широкие рамки – на них и размещены клавиши управления). Также отмечу, что какое-либо олеофобное (защищающее от следов пальцев) покрытие тут отсутствует, так что экран мгновенно покрывается разводами. К тому же он легко царапается – недаром для транспортировки производитель прикрыл панель защитной пленкой.

На боковых стенках корпуса расположены крепежные отверстия (по два с каждой стороны), для установки контроллера используются обычные корпусные «салазки». Необходимые винты входят в комплект поставки.

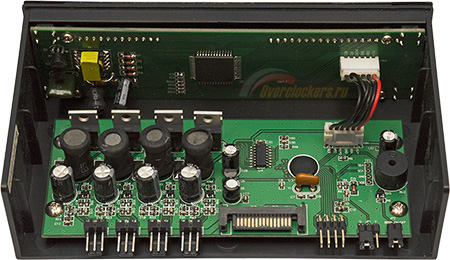

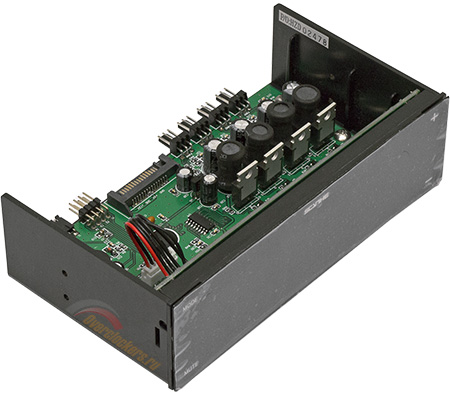

Конструктивно контроллер состоит из двух плат: основной (с микросхемой-контроллером, сборками питания и разъемами) и контрольной (экран). Между собой они соединяются посредством шестиконтактного разъема.

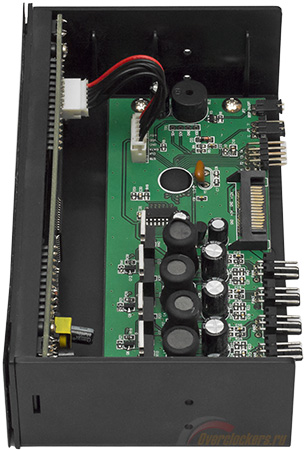

На основной плате расположены силовые ключи и конденсаторы цепей питания вентиляторов. Всего таких сборок четыре – по числу поддерживаемых вертушек. Маркировка микросхемы, управляющей преобразователем, оказалась совершенно нечитаема.

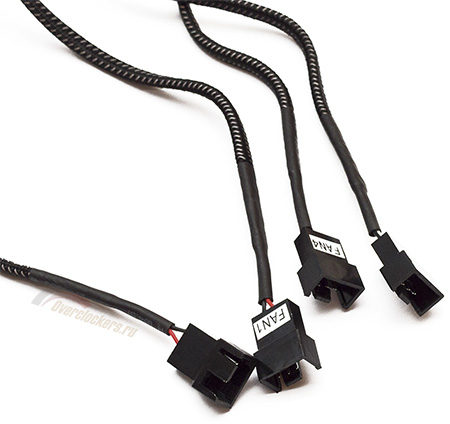

Рассмотрим разъемы, расположенные на основной плате контроллера. Слева помещены четыре трехконтактных разъема, к которым присоединяются шнуры для подключения вертушек.

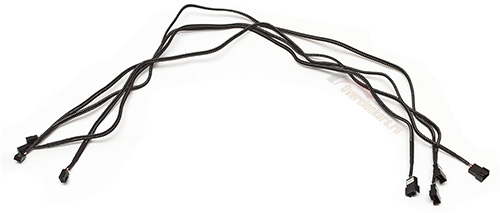

Все кабели снабжены дополнительной матерчатой оплеткой, их длина составляет ~690 мм (этого достаточно для использования контроллера даже в «полноформатных» корпусах).

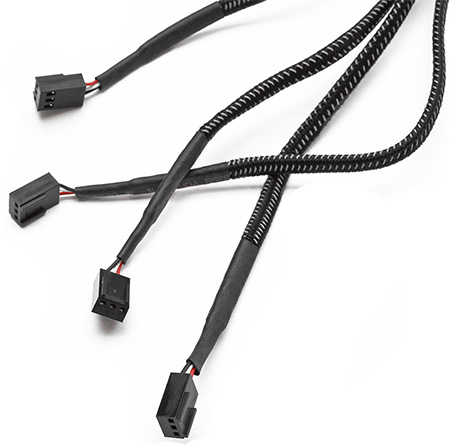

На шнурах смонтированы универсальные разъемы с выемкой, позволяющие подключить к контроллеру вентиляторы с трех- или четырехконтактным коннектором.

Заявленный диапазон регулировки скорости вращения – от 0 до 9 999 об/мин. Впрочем, скорее речь идет о диапазоне измерения (у счетчиков на экране всего четыре разряда, так что число больше «9999» они не могут отобразить чисто физически). При этом нужно учитывать, что устройство не поддерживает ШИМ-регулировку. Управление оборотами реализовано только через изменение напряжения питания.

Диапазон выходных напряжений – от 3.7 до 12 В, этого достаточно для полного раскрытия потенциала большинства вентиляторов. И здесь уместно упомянуть технологию Spin Up Voltage, которая точно заинтересует всех любителей сверхтихих систем.

При запуске ПК на вентиляторы кратковременно подается высокое напряжение (чтобы крыльчатка пришла в движение), после чего оно опускается до заранее выбранного значения. Этот механизм позволяет заставить вертушки работать на очень низких оборотах. Минимальное напряжение, при котором еще может крутиться крыльчатка, обычно намного ниже, чем стартовое.

Раз уж мы заговорили о фирменных технологиях, можно упомянуть и систему Power Feed Control. Контроллер автоматически отключает питание вентилятора, если обороты в течение 10 секунд равны нулю (или отсутствует сигнал от вертушки).

Максимальная мощность, которую можно подать по каждому из каналов контроллера достигает внушительных 36 Вт! Одиночных вертушек с таким потреблением просто не существует (по крайней мере, если мы говорим о специализированных компьютерных вентиляторах), так что на каждый канал можно повесить целый набор «пропеллеров».

Это могут быть, например, все корпусные вентиляторы разом. Жаль только, что производитель не догадался укомплектовать свой продукт хотя бы парочкой переходников-разветвителей. Довольны останутся и любители серьезных «самосборных» СВО. Помпы на 30-35 Вт, в принципе, существуют, но они используются в совершенно «монструозных» системах с контурами невероятной сложности. Традиционно же «мощной» считается помпа с потреблением более 10-15 Вт, а таких на каждый канал KMF2 можно «повесить» по две-три штуки!

Вернемся к перечислению разъемов.

Для питания контроллера применен коннектор типа SATA – это более современный вариант, чем привычные Molex, которые традиционно используются для подключения периферии такого рода. Кстати, использование стандартного разъема позволило специалистам Scythe не комплектовать свой контроллер дополнительным шнуром. Предполагается, что пользователь присоединит KFM2 прямо к блоку питания.

Для подключения температурных датчиков предназначена «многоножка» из четырех двухконтактных разъемов, размещенная на плате справа.

Датчики смонтированы на шнурах длиной 690 мм (длина шнуров для подключения датчиков и вентиляторов совпадает).

Сразу отмечу, что и у Scythe, и у Gelid температурные датчики реализованы «без выкрутасов» – с помощью стандартных термопар. Контроллеры измеряют сопротивление, которое меняется в зависимости от температуры проводника. Заявленный диапазон измерения температур: 0-99 градусов Цельсия, или 32-199 градусов Фаренгейта.

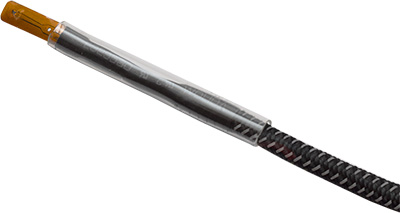

Сам датчик прикрыт прозрачной пластиковой трубочкой.

Также на плате контроллера расположены две перемычки. Одна из них отвечает за выбор единицы измерения температуры (шкалы Цельсия и Фаренгейта), другая – за включение/отключение звукового сигнала (он звучит, если температура на одном из датчиков превышает заранее выставленное значение). Собственно, это единственная функция контроллера, связанная с измерением температуры.
