Обзор и тестирование «плоских» контроллеров вентиляторов Scythe Kaze Master Flat II и Gelid Speedtouch 6 (страница 4)

Функциональность и удобство использования

Scythe Kaze Master Flat II

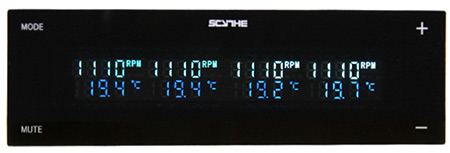

Итак, при подключении всех четырех вентиляторов и температурных датчиков передняя панель контроллера Scythe выглядит так:

Интересно, что если к какому-либо каналу не подсоединен вентилятор, его индикатор не включается. А вот с температурными датчиками ситуация иная – на экране вместо цифр зачем-то продолжают гореть «прочерки» и значок «°C». Цвет и яркость подсветки изменить нельзя. Единственный вариант – полностью отключить экран: для этого достаточно зажать кнопку «-» на пять секунд.

Переключение между каналами контроллера осуществляется с помощью кнопки Mode (индикаторы выбранного канала начинают мигать). Для настройки скорости вращения выбранного вентилятора необходимо использовать кнопки «+» и «-». Контроллер запоминает настройки, так что после перезагрузки системы скорость вращения всех вертушек не изменяется.

Экспериментальным путем было выяснено, что KMF2 предлагает 17 уровней выходного напряжения (регулировка ступенчатая, но очень плавная – вполне сопоставимо с «аналоговой» вращающейся ручкой). Никаким другим путем узнать об этом нельзя: индикации уровня напряжения нет – щелкать приходится «на ощупь», ориентируясь только на показатель оборотов. Кроме того, выбранную вертушку можно отключить полностью.

Звуковая сигнализация срабатывает в двух случаях. Во-первых, при остановке любого из вентиляторов (из-за нехватки напряжения или механической помехи вращению). Во-вторых, если температура любого из датчиков превышает заранее выставленное значение. В обоих случаях отключить сигнал можно кнопкой «Mute».

Для настройки звуковой сигнализации необходимо зажать кнопку Mode на пять секунд. После чего с помощью той же кнопки можно переключаться между каналами, а с помощью клавиш «+» и «-» - регулировать температуру, при которой прозвучит сигнал (от 50 до 90 градусов). Важно отметить, что для каждого канала можно задать собственное значение.

Вот и вся функциональность. Пользоваться контроллером достаточно удобно, хотя малое количество элементов управления сказывается (всего четыре кнопки, причем одна из них – «Mute» – почти не используется). Для переключения между каналами и настройки скорости вращения одного-единственного вентилятора может понадобиться два десятка нажатий.

Gelid Speedtouch 6

С моделью Gelid Speedtouch 6 все интереснее.

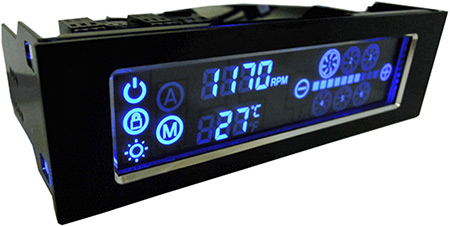

Для начала отмечу, что производитель предусмотрел три уровня яркости подсветки – в самом «тусклом» режиме экран не режет глаз даже в полной темноте.

Для удобства изложения воспользуюсь схемой из официальной инструкции. Для регулировки яркости подсветки необходимо нажать на пиктограмму под номером 3.

Ключевое различие интерфейсов Speedtouch 6 и KMF2: в этом случае на экран одновременно выводятся показатели только одного вентилятора и одного температурного датчика. В этом плане контроллер Scythe оказался намного «нагляднее». Впрочем, конструкторов Gelid можно понять – на небольшой экран необходимо было каким-то образом вывести двенадцать индикаторов (шесть вентиляторов и шесть термодатчиков) и клавиши управления.

Для переключения между каналами предлагается использовать пиктограммы с изображением вертушек (8), расположенные на экране справа. Для настройки оборотов используются «виртуальные» кнопки «+» и» «–». Саму настройку проводить заметно удобнее из-за наличия индикатора – заполняющейся шкалы с десятью сегментами. Общее количество ступеней регулировки – 10, что заметно меньше, чем у Scythe.

Для включения автоматического режима управления скоростью вращения необходимо выбрать нужный канал и нажать на пиктограмму c буквой «А» («Auto» – номер 4 на схеме). Обращаю ваше внимание, что «автоматику» можно использовать только для некоторых вентиляторов, оставив остальные на «ручном» управлении.

Кстати, каждый раз перед использованием панель приходится разблокировать (пиктограмма «замок» расположена на экране слева – номер 2 на схеме). Это сделано для защиты от случайных нажатий, но, на мой взгляд, конструкторы Gelid излишне перестраховались. Экран «утоплен» в переднюю панель, так что задеть его случайно непросто.

Тем не менее, пользоваться этим контроллером оказалось заметно удобнее, чем KFM2 (можно сказать, что это дело привычки – но и с Gelid, и со Scythe мы работали впервые). Отдельно отмечу, что у меня нет никаких претензий к самому «тачу» – он четко считывает все нажатия, элементы интерфейса достаточно крупные, чтобы не задевать пальцем несколько соседних пиктограмм. Впрочем, покрытие, защищающее экран от появления отпечатков пальцев и царапин, отсутствует и здесь. Чтобы контроллер сохранял презентабельный вид, его придется периодически протирать мягкой тканью.

Тестовый стенд

• Материнская плата: ASUS P8P67 PRO (BIOS v 1204);
• Процессор: Intel Core i5-2500K (базовая частота 3300 МГц);
• Система охлаждения процессора: Noctua NH-D14 (вентилятор TR-TY140, 1150 об/мин);
• Оперативная память: Corsair TR3X6G1600C7 (DDR3-1600, 7-7-7-20, 2x2 Гбайта, двухканальный режим);
• Видеокарта: Radeon HD 6970;
• Жесткий диск: Western Digital WD10EALX (1000 Гбайт);
• Блок питания: Aerocool VP-450 (80 Plus Bronze, 450 Ватт);
• Корпус: открытый стенд.
• Контроллеры вентиляторов:
• Scythe Kaze Master Flat II;
• Gelid Speedtouch 6;
• Aerocool F5XT;
• Вентиляторы:
• Phanteks PH-F140TS;
• Thermalright TR-TY140;
• Scythe Slip Stream 120 (SY1225SL12SH).

Дополнительное оборудование:

• Калиброванный мультиметр UNI-T UT30F;
• Лазерный тахометр Hila DT-2233A;
• Цифровой шумомер Becool BC-8922.

Результаты тестов

Для начала кратко представим вентиляторы, с помощью которых мы и будем проводить этот тест.

Phanteks PH-F140TS – это типичная 140 мм модель со средней скоростью вращения (1200 об/мин) и энергопотреблением. Thermalright TR-TY140 – один из самых известных вентиляторов этого типоразмера, не нуждающийся в особом представлении. Он отличается высоким стартовым напряжением, что поможет нам оценить работу системы Spin Up Voltage.

SY1225SL12SH – самый «быстроходный» представитель известной линейки Slip Stream, эта модель может раскручиваться до 1900 об/мин, плохо поддается «замедлению» и отличается очень высоким энергопотреблением.

Первое, что необходимо проверить – как именно Gelid и Scythe регулируют скорость вращения. Напомню, что оба контроллера предлагают ступенчатую настройку: 10 режимов у Gelid и 17 режимов у Scythe. Для этого теста мы возьмем «средний» по всем характеристикам вентилятор Phanteks PH-F140TS и измерим напряжение, подаваемое контроллерами в разных режимах при работе этой вертушки.

Механизм понятен: KMF2 поднимает напряжение линейно – с шагом около 0.5 В. При этом максимальный показатель составил всего 11.7 В. Впрочем, большинство вертушек раскручивается до максимальных оборотов уже при 11-11.5 В, так что данный момент вряд ли стоит рассматривать как серьезный недостаток.

Теперь очередь Speedtouch 6.

У Gelid картина схожая – с поправкой на меньший диапазон выходных напряжений. Шаг изменения здесь выдерживается не столь четко (~0.4-0.7 В). Максимальное напряжение оказалось практически таким же, как у Scythe – около 11.7 В.
