Управления скоростью вращения 3pin вентилятора при подключении к 4pin разъему
Сегодня удачно спаял схемку управления скоростью вращения 3pin вентилятора на кулере процессора, при подключении его к материнке с 4pin разъемом. К данному занятию меня подтолкнуло полное отсутствие в продаже вентиляторов с 4pin шнурками, в противном случае я бы не морочил себе голову поисками схемы, пайкой и подбором элементов.
<br/><br/>Схему взял вот эту:
<br/><br/>
<br/><img src="//st.overclockers.ru/legacy/v1/195288.gif" border="1" vspace="3">
<br/>Схема управления скорость вращения 3 pin вентилятора (от 4 pin разъема на мат.плате)<br/>
<br/><br/>//st.overclockers.ru/legacy/v1/65218.gif
<br/><br/>С фору...
реклама
Сегодня удачно спаял схемку управления скоростью вращения 3pin вентилятора на кулере процессора, при подключении его к материнке с 4pin разъемом. К данному занятию меня подтолкнуло полное отсутствие в продаже вентиляторов с 4pin шнурками, в противном случае я бы не морочил себе голову поисками схемы, пайкой и подбором элементов.
Схему взял вот эту:
Схема управления скорость вращения 3 pin вентилятора (от 4 pin разъема на мат.плате)
//st.overclockers.ru/legacy/v1/65218.gif
С форума:
https://forums.overclockers.ru/viewtopic.php?t=96246
Цитирую:
=======
Схема для подключения 3-pin кулера к 4-pin разьему на мат. плате..
Прислана Alexey-Rus. за что ему спасибо
Элементы:
VT1 - кт315б
VT2 - кт814 (816)
R1 - 4.3 кОм
R2 - 1 кОм
R3 - 1,5 кОм
R4 - 51 Ом
Номиналы резисторов скорее всего придётся немного подогнать. При должном их подборе думаю будет работать даже если сигнал на Control изменяется от 3 до 4,5 В как, например, у Burger (у меня на Control - от 0,4 до 3,5В при этом напряжение на кулере от 0 до почти 12В).
=======
Что пришлось сделать опытным путем:
1) Убрал R2, т.к. с ним вентилятор вообще не запускается.
2) R3 заменил на 2,0 кОм.
3) R4 заменил на 1,5 кОм (если поставить 1,3 кОм скорость вращения вентилятора будет выше).
Проверил на следующих мат.платах:
EPoX EP-MF4 Ultra-3 + ВОХ кулер AMD
ASUS P5KPL-C + кулер Titan Vanessa L-Type TTC-NK25TB/SC(RB)

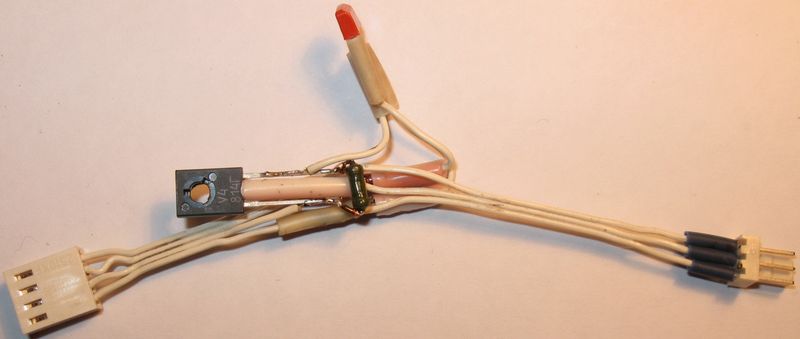

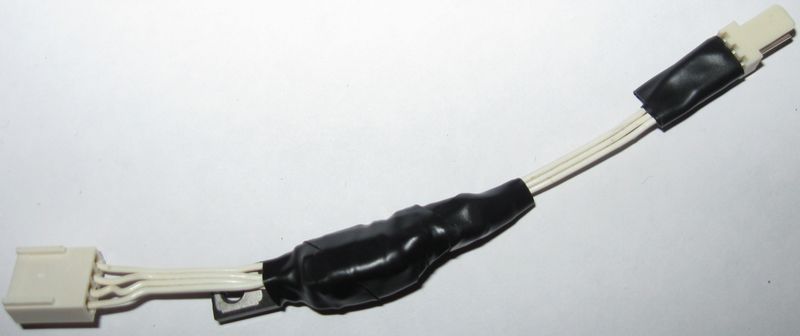

Схема работает замечательно, места занимает мало, не греется. В общем меня полностью устраивает. Фото ниже, кстати, собрано 2 схемы:
Схема управления скоростью вращения 3pin вентилятора при подключении к 4pin разъему
Схема управления скоростью вращения 3pin вентилятора при подключении к 4pin разъему
Схема управления скоростью вращения 3pin вентилятора при подключении к 4pin разъему
На Epox скорость вращения кулера можно тонко настраивать, и это получается без каких либо проблем, а на Asus - начал работать Q-Fan, но почему-то тормозит меню БИОС при активации функции Q-Fan. Возможно проблема в не правильном определении материнкой скорости вращения вентилятора, возможно проблема датчика оборотов данного вентилятора. В общем буду ещё наблюдать...
Автору взятой за основу схемы (Alexey-Rus) - мои благодарности. Жаль, что он не довел её до ума, и не написал описание и особенности работы на разном железе, так сказать, для чайников
Схему взял вот эту:
Схема управления скорость вращения 3 pin вентилятора (от 4 pin разъема на мат.плате)
//st.overclockers.ru/legacy/v1/65218.gif
С форума:
https://forums.overclockers.ru/viewtopic.php?t=96246
Цитирую:
=======
Схема для подключения 3-pin кулера к 4-pin разьему на мат. плате..
Прислана Alexey-Rus. за что ему спасибо
Элементы:
VT1 - кт315б
VT2 - кт814 (816)
R1 - 4.3 кОм
R2 - 1 кОм
R3 - 1,5 кОм
R4 - 51 Ом
Номиналы резисторов скорее всего придётся немного подогнать. При должном их подборе думаю будет работать даже если сигнал на Control изменяется от 3 до 4,5 В как, например, у Burger (у меня на Control - от 0,4 до 3,5В при этом напряжение на кулере от 0 до почти 12В).
=======
Что пришлось сделать опытным путем:
1) Убрал R2, т.к. с ним вентилятор вообще не запускается.
2) R3 заменил на 2,0 кОм.
3) R4 заменил на 1,5 кОм (если поставить 1,3 кОм скорость вращения вентилятора будет выше).
Проверил на следующих мат.платах:
EPoX EP-MF4 Ultra-3 + ВОХ кулер AMD
ASUS P5KPL-C + кулер Titan Vanessa L-Type TTC-NK25TB/SC(RB)
Схема работает замечательно, места занимает мало, не греется. В общем меня полностью устраивает. Фото ниже, кстати, собрано 2 схемы:
Схема управления скоростью вращения 3pin вентилятора при подключении к 4pin разъему
Схема управления скоростью вращения 3pin вентилятора при подключении к 4pin разъему
Схема управления скоростью вращения 3pin вентилятора при подключении к 4pin разъему
На Epox скорость вращения кулера можно тонко настраивать, и это получается без каких либо проблем, а на Asus - начал работать Q-Fan, но почему-то тормозит меню БИОС при активации функции Q-Fan. Возможно проблема в не правильном определении материнкой скорости вращения вентилятора, возможно проблема датчика оборотов данного вентилятора. В общем буду ещё наблюдать...
Автору взятой за основу схемы (Alexey-Rus) - мои благодарности. Жаль, что он не довел её до ума, и не написал описание и особенности работы на разном железе, так сказать, для чайников
