Обзор и тестирование материнской платы ASUS TUF Z270 Mark 1 (страница 3)

Система охлаждения

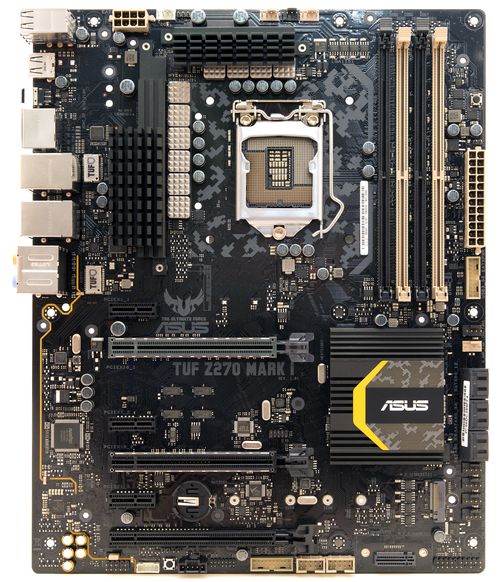

Перед нами едва ли не единственная материнская плата на основе Intel Z270, которая получила реально работающие радиаторы на системе питания. У них четко прослеживается оребрение.

Теперь вам будет понятно, почему силовая цепь на материнской плате не перегревается, даже находясь в замкнутом пространстве под кожухом. Конечно, стоило бы соединить радиаторы в единое целое, поскольку при нагреве компактная часть нагревается на пару градусов выше и быстрее.

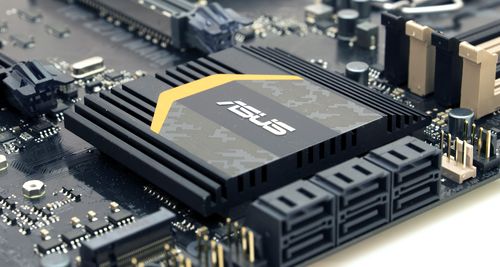

Чего нельзя сказать о радиаторе набора системной логики. По современным меркам он огромный! Внутри нет вырезов или пазов, все как и положено для хорошего охлаждения PCH.

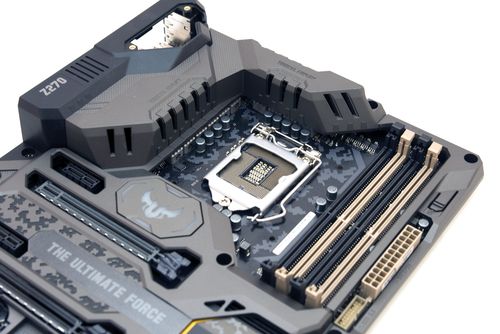

Из-за увесистого и масштабного кожуха под основной радиатор для процессора осталось не так уж много места. Основное ограничение касается боковых наплывов, они действительно могут помешать установке некоторых систем охлаждения.

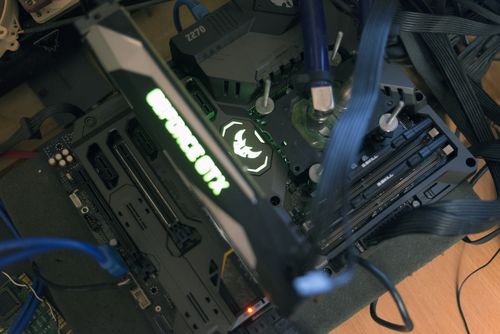

Тестовый стенд

Тестовая конфигурация:

• Материнская плата: ASUS TUF Z270 Mark 1 (Intel Z270, LGA 1151);
• Процессоры:
• Intel Core i5-7600K;
• Память: DDR4 G.Skill Ripjaws V 2 x 4 Гбайт;
• Основной накопитель: SSD Corsair Neutron GTX 240 Гбайт;
• Вспомогательные накопители:
• 2 x SSD OCZ Vertex 4 250 Гбайт;
• М.2 Samsung 850 Evo 250 Гбайт;
• ASUS USB 3.1 Enclosure;
• Операционная система: Windows 10.

Режимы работы и разгон

Несмотря на то, что мне редко доводится тестировать системные платы, я прекрасно осведомлен о хитростях производителей. Как вы думаете, какие сюрпризы они готовят аккурат перед анонсом новых процессоров?

Помните историю с подтасовыванием результатов тестирования из-за слегка завышенных частот видеокарт, которые рассылались прессе, а в розничные магазины поступили модели с нормальными частотами? Думаете, аналогичный трюк обойдет стороной материнские платы? Как бы не так. Что можно сделать с процессорами – мы сейчас и узнаем, а заодно выяснится, почему не стоит тестировать ЦП на материнских платах с хитрыми предрелизными версиями BIOS и сравнивать их показатели между собой.

Если все упростить, то у каждого CPU Intel есть таблица напряжений VID и частоты. Последние в зависимости от нагрузки меняются вместе с напряжением. Узнав данные VID, можно немного поиграться частотами в пределах допустимых диапазонов. Самый правильный вариант – выставить настройки по умолчанию. Тогда процессор должен работать согласно спецификациям: уходить в глубокий C State без нагрузки, в однопоточных заданиях выставлять максимальную частоту и снижать ее при появлении многопоточной нагрузки. Все производители в курсе этого и добавляют в BIOS настройку оптимизации множителей под нагрузкой.

Грубо говоря, i5-7600K должен работать в диапазоне частот 3800-4200 МГц, но после активации функции материнская плата параллельно с этим поднимает напряжение. В результате скорость процессора возрастает, и на первый взгляд это хорошая идея, если бы не несколько «но»!

Во-первых, это не штатный режим и результаты будут завышены. Во-вторых, серьезно возрастает нагрузка на систему питания, де-факто разгон. В-третьих, последние процессоры Intel сильно уменьшились по площади, из-за чего распределять тепло с крышки стало сложнее. Поэтому для i7-7700K потребуется очень, еще раз повторю, очень хорошая система охлаждения. В-четвертых, сравнивать результаты тестов материнских плат невозможно из-за хитрых оптимизаций производителей.

К примеру, как бы я ни старался отключить их и заставить процессор работать строго по спецификациям, мне этого сделать не удалось. Именно поэтому целесообразнее проводить каждый тест при определенных настройках. Скажем, нашли вы оптимальные частоту и напряжения, тогда лучше задавать их вручную на каждой плате и сравнивать результаты. Но возникает другая проблема – в таких режимах результаты независимо от модели схожи как две капли воды. Остается лишь тестировать скорости сети, слотов М.2, USB и прочего, чем мы и займемся.

А пока предлагаю посмотреть, какие режимы выставляет ASUS TUF Mark 1 по умолчанию с процессором Intel Core i5-7600K.

Под нагрузкой множители не снижаются, и ЦП продолжает работать на частоте 4.2 ГГц с напряжением в 1.32 В. В таких условиях даже продвинутая СВО (помпа Laing DDC 3700 об/мин, водоблок EK Supreme High-Flow, радиатор Phobya G-Changer 240 V.2 со шлангами 13/19 мм) сдает позиции. Постепенно температура процессора поднялась до 91°C.

Единственным спасением стал адаптивный режим вентиляторов, когда при достижении 80°C они раскручивались до 1600 об/мин. Отметим, что система питания выдержала эти испытания на отлично без принудительной вентиляции. Под защитным кожухом температура достигала 50°C, на дросселях и цепях питания – не выше 77°C.

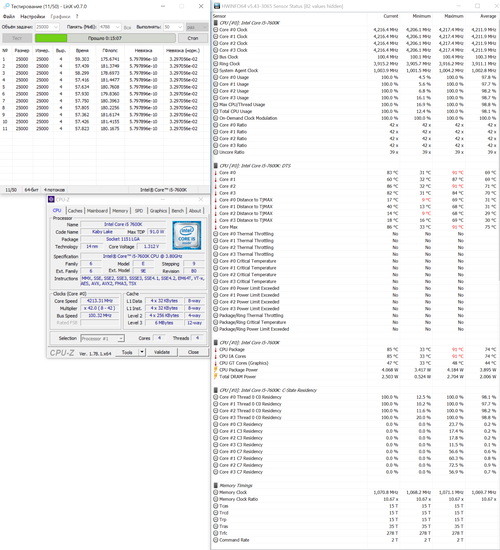

Стандартную проверку на разгон материнская плата прошла успешно, но только частично. Стендовый CPU легко разогнался до 4.6-4.7 ГГц с тестированием в Prime95. В LinX он быстро перегревался, в этом приложении стабильной частотой оказались 4.5 ГГц при относительно умеренной максимальной температуре 95°C.

Многие зададутся вопросом, как 95°C можно считать приемлемой температурой? Ответ лежит на поверхности, поскольку LinX обеспечивает аномально высокую нагрузку. В стандартных, даже выборочно привередливых приложениях температура будет держаться на 10-20°C ниже.

Ахиллесовой пятой для системной платы стал процесс разгона памяти. Ей не покорились ни 3 ГГц, ни тем более «стандартные» 3.6 ГГц (даже при условии правки субтаймингов). Поэтому конечный результат составил всего 2933 МГц. Возможно, сказывается отсутствие адаптированных автоматических настроек второстепенных и расширенных задержек, и надо подождать обновления BIOS.
