Предварительные итоги изучения BIOS
Начнем с выявленных недостатков. Нет визуального понимания, какой разъем сейчас редактируешь. Идеальным решением стало бы добавление картинки справа в BIOS во время выбора пункта с настройками вентилятора. А также было бы неплохо видеть текущее состояние вентилятора, особенно его обороты.
Среднее значение на всех ручных профилях нельзя опустить ниже 60% от максимальных оборотов вентилятора, что создает некоторые неудобства и заставляет пользователей заранее подбирать вентиляторы с бесшумной работой при 60%. Либо выставлять слишком высокое значение промежуточной температуры, что приводит к линейному виду работы Q-Fan. Нет точного описания (ни на сайте, ни в инструкции) максимальной силы тока для разъема помпы СВО.
На некоторых разъемах допустимые границы в режимах DC и PWM совершенно разные. В одном случае удалось заставить материнскую плату выключать вентиляторы, на других коннекторах – нет.
Фирменное ПО
реклама

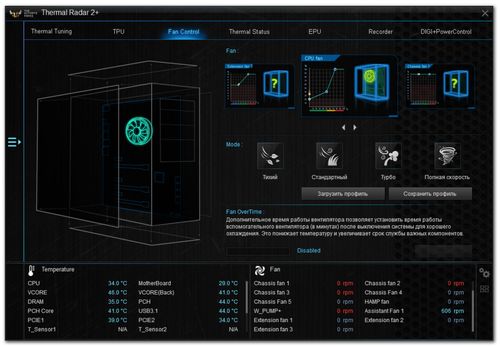

Для настройки ASUS создала специальное ПО. Теоретически в нем можно сделать все вышеописанные настройки в графическом интерфейсе, причем очень быстро без вникания в тонкости процесса, чем мы и попробуем заняться.
Для каждого вентилятора есть персональная настройка, увы, часто диапазон заранее ограничен. Например, ASST Fan загнан в четырехугольник между 60% 0°C и 100% 75°C. Есть временные интервалы уменьшения и увеличения оборотов, а также полная остановка вентилятора.

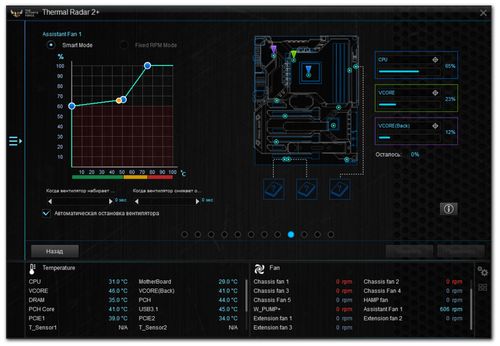

Помимо стандартных настроек изменения оборотов можно в процентном соотношении привязать к трем датчикам. И это, пожалуй, главная особенность настройки через фирменное ПО. Хотите – привязывайте только к температуре процессора, а можно в равных долях к процессору и системе питания. Задумка оригинальная, и до сих пор ни у кого не встречалась. К тому же в отличие от интерфейса в BIOS легко понять, на каком отрезке находится вентилятор в данное время.

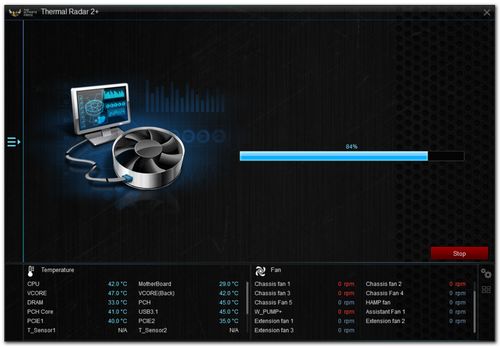

Вентиляторы проверяются программой? как по отдельности, так и все вместе. Последовательно выбираете их, даете собственное название и подбираете тип расположения. После чего начинается проверка.
реклама

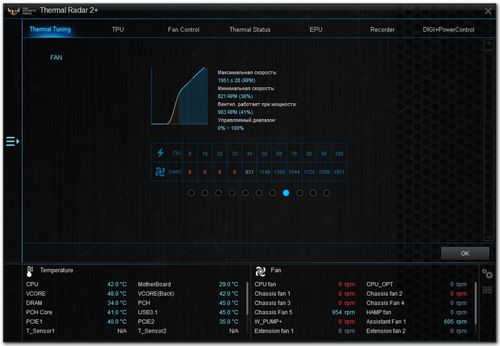

В конце выдается готовый профиль с минимальными и максимальными рабочими оборотами, точкой старта и прочим.

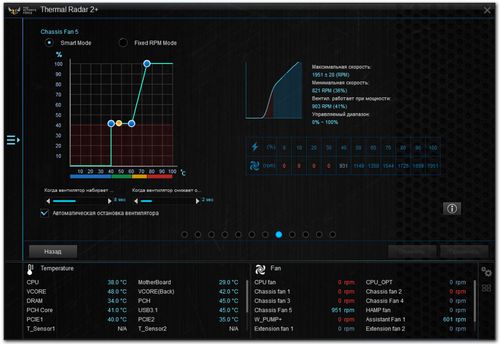

И теперь уже профиль применен к пятому вентилятору. Попытка заставить его все же останавливаться, никак не отразилась на работе – он продолжает крутиться. И только спустя пять минут я увидел реальное изменение, он остановился. Можно перевести вентилятор с разъемом 4 pin на постоянное напряжение, поставив галочку напротив Fixed PRM Mode.
Конечно, такие типы визуализации и настройки более приятны и понятны. И все же самый правильный подход – это на начальном этапе проверить характеристики работы вентиляторов через программу, а потом стараться задать требуемые режимы работы. Иначе старый профиль будет мешать выбрать наименее шумный диапазон.
После всех манипуляций не забудьте сохранить профиль, чтобы при обновлении ПО его заново загрузить.

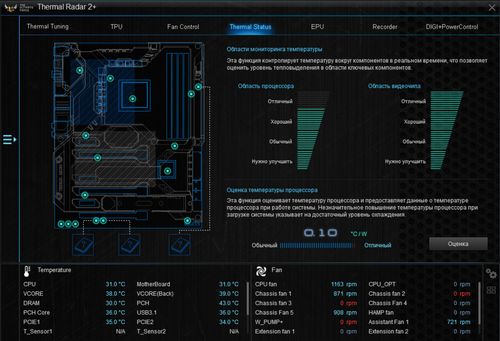

На последнем этапе проверяется общая производительность системы охлаждения, выдаются рекомендации и выводятся усредненные итоги. У нас все отлично, все области материнской платы охлаждаются.
