Thermal Radar 2+ в действии
На плате существует два меню для настройки. Первое – текстовое в разделе Monitor. Второе активируется нажатием F6 в BIOS и представляет собой простой графический интерфейс.
CPU Fan, Chassis Fan 1, 2, 3, HAMP
реклама
Умеренные настройки, невозможно отключать вентилятор, можно выставлять временные интервалы увеличения или уменьшения оборотов.
Через Monitor:
В PWM Mode выставляются только минимальные обороты вентилятора, при которых он продолжает вращаться и стартовать при запуске материнской платы.

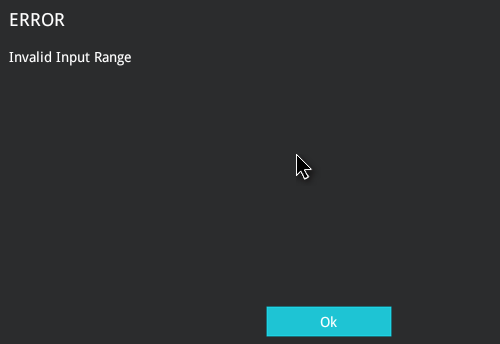

В DC Mode невозможно выставить такие обороты, чтобы вентилятор полностью выключался. При попытке выводится ошибка Invalid Range.

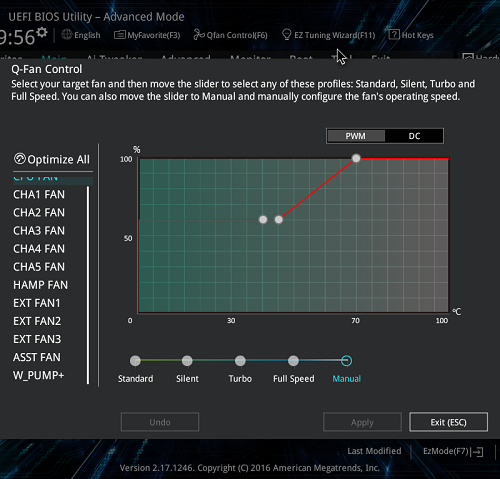

Через F6:
Аналогично текстовым настройкам в BIOS.
реклама
CPU_OPT
Настройки отсутствуют, возможности плохие.
Полностью лишен каких-либо настроек за исключением мониторинга оборотов.
ASST Fan
Широкие возможности по настройке вплоть до отключения в DC и PWM режимах и последующего охлаждения после отключения системы.
Через Monitor:
В PWM Mode элементарно задаются низкие значения Duty Cycle и вентилятор отключается при невысокой нагрузке на привязанный датчик CPU, VGA и другие.
В DC Mode добавляется режим Allow Fan Stop, но и без него при низкой температуре Fan Lower Temperature он отключается.
Через F6:
Аналогично текстовым настройкам. Перед внесением изменений рекомендую озадачится минимальной частотой вращения и старта вентилятора. С этими данными материнская плата будет работать и не позволит выставить график ниже определенного значения в процентах. Таким образом процедуру отстройки зависимости оборотов вентиляторов от температур следуют начать с проверки нажатием Q-Fan Tuning.
Еще одной опцией для охлаждения является возможность задать временной интервал в BIOS. После отключения ПК ASST Fan продолжит вращаться 1, 3, 5 или 10 минут.
W_PUMP+
реклама
Средние настройки по управлению, нет временных интервалов изменения оборотов, настройки в двух разных меню не совпадают.
Через Monitor:

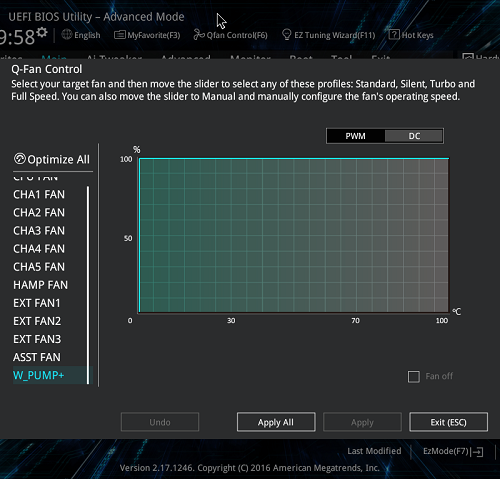

В PWM Mode максимальная температура не может быть выше 75 градусов Цельсия. В данном режиме можно выставить частоту вращения любую, вплоть до полной остановки.

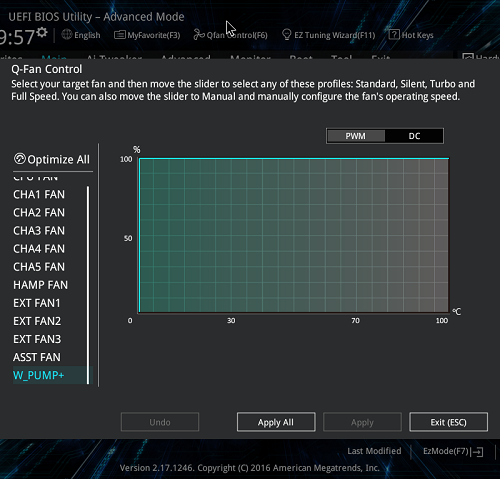

В DC Mode нельзя полностью отключить устройство, минимальная рабочая настройка – 20%.
Через F6:
Аналогично текстовым настройкам в BIOS.
Chassis Fan 4, 5, Ext 1, 2, 3
Средние настройки по управлению, нет временных интервалов изменения оборотов.
Через Monitor:
В PWM Mode максимальная температура не может быть выше 75°C. В данном режиме нельзя выставить частоту вращения меньше 20%, а также активировать функцию выключения вентиляторов ниже определенной температуры привязанного устройства.
В DC Mode нельзя полностью отключить устройство, хотя минимальная рабочая настройка – 0%, а вентилятор продолжает вращаться.
Через F6:
Аналогично текстовым настройкам в BIOS.
