Тестовая конфигурация
Для тестирования был использован открытый стенд со следующей конфигурацией:
- Процессоры:
- Intel Core i7-4760K C0 (Haswell), 3400 МГц, Socket 1150;
- Intel Core i7-4770K C0 (Haswell), 3500 МГц, Socket 1150;
- Intel Core i7-3770K E1 (Ivy Bridge), 3500 МГц, Socket 1155;
- Материнские платы:
- Intel DZ87KLT-75K («Kinsley Thunderbolt»), Intel Z87, BIOS 0334 (8 мая 2013);
- ASUS Gryphon Z87, Intel Z87, BIOS 3009 (24 мая 2013);
- ASUS Maximus VI Hero, Intel Z87, BIOS 0020 (14 июня 2013);
- ASUS Maximus VI Extreme, Intel Z87, BIOS 0021 (14 июня 2013);
- ASUS Maximus V Extreme, Intel Z77, BIOS 1604 (21 декабря 2012);
- Память: GeIL EVO Corsa GOC316GB2400C11QC (Samsung K4B2G0846D-HCH9) DDR3-2400 4x4096 Мбайт;
- Видеокарта: Intel HD Graphics 4600;
- Жесткий диск: SSD Corsair Neutron GTX 120 Гбайт, SATA 6 Гбит/с, Firmware M206;
- Блок питания: Corsair Professional Series Gold AX1200 (CMPSU-1200AX), 1200 Ватт;
- Термопаста:
- Arctic Cooling MX-4 с воздушным охлаждением;
- Gelid GC-Extreme с охлаждением жидким азотом;
- Охлаждение процессора:
- Thermalright Archon с двумя 140 мм вентиляторами Thermalright TY-140;
- Kingpin Cooling Venom 6.66.
Программное обеспечение:
- Windows 7 Service Pack 1 x64 v6.1.7601;
- Intel Chipset Device Software v 9.4.0.1017;
- Intel Management Engine Driver v9.5.0.1428;
- Intel Rapid Storage Technology Driver v12.6.0.1033;
- Intel HD Graphics driver v15.31.7.3131;
- Intel USB 3.0 Driver v2.5.0.19;
- CPU-Z v1.64.1;
- GPU-Z v0.71;
- LinX v0.6.4 + обновленный linpack_xeon64.exe из комплекта Linpack v10.3.11.019;
- Final Wire AIDA64 Extreme Edition v2.85.2454 beta;
- Cinebench R11.5;
- Super PI / mod v1.6;
- wPrime v1.55;
- Win RAR v5.00b2 x64.

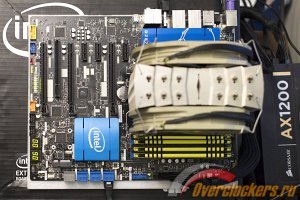

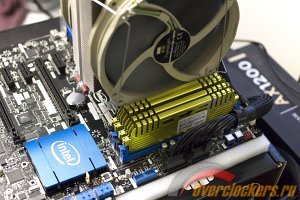

Фотографии тестового стенда в сборе:
реклама
На них видно, что Thermalright Archon не перекрывает верхний слот PCI Express x16, а для установки модуля памяти в ближайший к процессору слот крепежные скобки одного из вентиляторов Thermalright TY-140 держатся только на верхних отверстиях.
Разгон процессоров на воздушном охлаждении и температурный режим
Для проверки стабильности работы CPU и оперативной памяти использовался Linpack v10.3.11.019 (linpack_xeon64.exe) в паре с графической оболочкой LinX v0.6.2. Проверка производилась в течение 10 минут с выделением 12 Гбайт оперативной памяти. Попытка обновления Linpack до версии v11.0.3.008 приводила к появлению ошибки после первой итерации вычислений. Температура воздуха в помещении была равна +25°С.
Перед началом проверки процессоров на разгон опции BIOS материнской платы были установлены следующим образом:
- Unlock Extreme Voltages: Enabled;
- Processor VR Efficiency Management: Disabled;
- Processor VR Faults: Disabled;
- Clock PLL: SB-PLL;
- Filter PLL: High Speed;
- Input Voltage: 1.85 B;
- Lock Input Voltage: Enabled;
- System Agent Voltage (VCCSA): +0.20 В;
- Analog I/O Voltage (analog VCCIO): +0.10 В;
- Digital I/O Voltage (digital VCCIO): +0.10 В;
- Processor Power Efficient Policy: High Performance.
Пределы по току и потребляемой мощности были установлены на максимальные значения. Для установки напряжений использовался режим «Static + Offset», что позволило зафиксировать его на одном значении, независимо от уровня нагрузки.

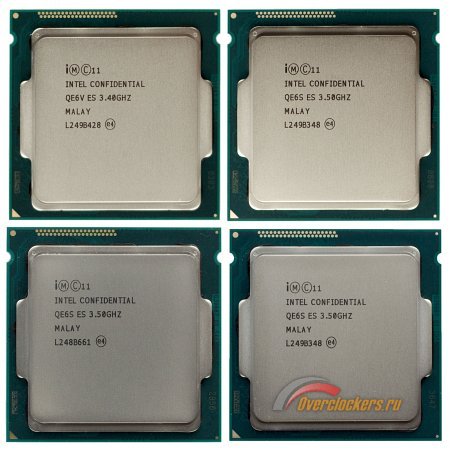

Для проверки разгона были использованы четыре инженерных образца ЦП Intel Haswell c разблокированным множителем:
- Core i5-4670K L249B428 #0303;
- Core i7-4770K L249B348 #0808;
- Core i7-4770K L248B661 #2856;
- Core i7-4770K L249B348 #3647.
Штатное напряжение на ядрах процессоров (Vcore) немного отличалось у всех экземпляров. Ниже всех оно оказалось у Core i5-4670K – всего 0.964 В. А у трех Core i7-4770K напряжение было в интервале от 1.005 до 1.022 В.
реклама
Для экономии времени на этапе предварительной проверки разгонного потенциала при отборе CPU на воздушном охлаждении оверклокеры обычно используют тест на возможность загрузки операционной системы на частоте 5 ГГц. При этом важно не забыть отключить энергосберегающие технологии и установить настройки в BIOS таким образом, чтобы частота 5 ГГц применялась сразу после старта, а не после загрузки системы. Чем меньшее напряжение требуется процессору для покорения этой частоты, тем больше вероятность, что и при использовании экстремального охлаждения он покажет хорошие результаты разгона. Например, для Core i7-3770K хорошим результатом считалось напряжение в интервале от 1.20 до 1.30 В.
На первом этапе отбора ни о какой стабильности речи не идет, она лишь позволяет выявить перспективные экземпляры и сэкономить время на более подробной проверке остальных. В результате такого тестирования Core i5-4670K смог загружать систему и проходить легкие бенчмарки на частоте 5 ГГц с напряжением 1.20 В :

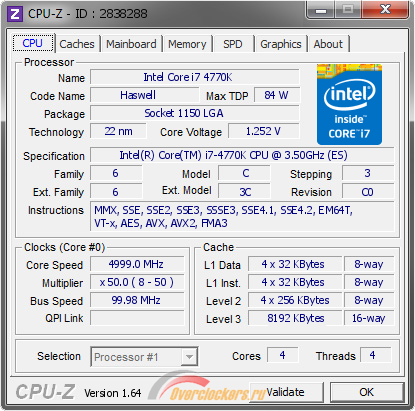

Всем трем процессорам Core i7-4770K для работы на 5 ГГц со всеми ядрами и технологией Hyper Threading понадобилось напряжение не менее 1.30 В. При этом один из них смог загружать ОС с напряжением 1.25 В , но для прохождения бенчмарков этого было недостаточно.
Более точно определить потенциал испытуемых не позволил слишком большой шаг установки напряжения Vcore в BIOS материнской платы Intel DZ87KLT-75K.
Судя по отзывам тех, кто уже проверил некоторое количество серийных версий процессоров, среди них далеко не все экземпляры вообще способны загружать систему и проходить бенчмарки на частоте 5 ГГц при использовании воздушного охлаждения, даже с более высоким напряжением. На данный момент частотный потенциал инженерных образцов Intel Haswell превосходит возможности серийных процессоров и это не связано с качеством термоинтерфейса под крышкой – по уровню температур под нагрузкой видно, что оно неудовлетворительное у обоих типов ЦП.
В ходе дальнейшей проверки на разгон были оставлены только два процессора из четырех – Core i5-4670K и лучший из трех экземпляров Core i7-4770K.
Для начала был проведен замер температур в номинальном режиме работы:
Множитель не был зафиксирован и менялся в зависимости от нагрузки на процессор из-за включенной технологии Turbo Boost. Во время прохождения LinX у Core i5-4670K он был равен 36, а у Core i7-4770K – 37. Температуры самого горячего ядра под нагрузкой достигли 72°С у Core i5-4670K и 75°С у Core i7-4770K. Разброс по температурам между ядрами не превышал 5°С.

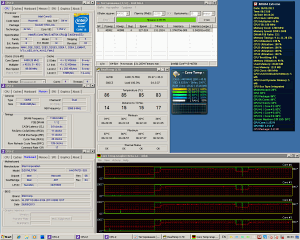

Процессору Core i5-4670K для стабильной работы на частоте 4500 МГц хватило напряжения 1.15 В. Температура самого горячего ядра не превысила +87°С, что оставляло небольшой запас для дальнейшего повышения напряжения. Но его увеличение еще на один шаг (до 1.20 В) приводило только к росту температуры, а частоту 4600 МГц покорить так и не удалось.

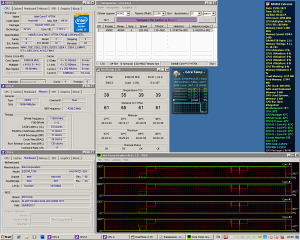

Intel Core i7-4770K по причине большего количества потоков оказался заметно горячее, чем Core i5-4670K. На материнской плате Intel DZ87KLT-75K его разгон ограничился частотой 4400 МГц при напряжении 1.20 В:
реклама
Дальнейший разгон, с одной стороны, ограничился высокой температурой, которая под нагрузкой доходила до +97°С, а с другой – невозможностью установить напряжение между 1.15 и 1.20 В. Температурного троттлинга и сброса множителя не наблюдалось даже с таким высоким уровнем нагрева, что подтверждает полученный показатель ГФлопс в LinX. Позже, при тестировании другой материнской платы (ASUS Gryphon Z87) с этим же процессором удалось добиться стабильности на частоте 4500 МГц с напряжением 1.17 В.
Разгон по базовой частоте (BCLK)
С добавлением у процессоров Intel Haswell (модели с индексом «K») возможности понижения множителя частоты встроенного контроллера PCI Express и частоты DMI (PEG-DMI Ratio) по отношению к базовой частоте диапазон рабочих частот BCLK значительно расширился. Уже известны случаи достижения частот BCLK выше 200 МГц на ASUS Maximus VI Extreme. Но это требует обязательного использования дискретной видеокарты, причем для таких частот подойдут только модели, способные переносить повышение частоты шины PCI Express хотя бы до 120 МГц. Также для этого потребуется понижение режима работы шины PCI Express с Gen3 до Gen2.
В случае использования интегрированного графического ядра, разгон процессора по базовой частоте ограничивается минимальным множителем для частоты iGPU (x24 у Core i5-4670K и x25 у Core i7-4770K). Минимальные требования для частоты iGPU в зависимости от базовой частоты:
|
Clock (4670K), МГц |
Clock (4770K), МГц |
|
|
|
|
|
|
|
|
|
|
|
|
Как видно из вышеприведенной таблицы, работа на повышенных частотах BCLK возможна либо после отключения интегрированного графического ядра, либо одновременно с его разгоном до определенных частот. Для использования базовой частоты около 125 МГц будет вполне достаточно небольшого повышения напряжения на iGPU (до 1.30-1.35 В, что позволит iGPU работать на частотах до 1600-1700 МГц). А с частотой 166 МГц и выше возникнут проблемы, поскольку на работу с частотой iGPU от 2 ГГц и выше способен далеко не каждый экземпляр процессора, тем более при использовании воздушного охлаждения.
Практический разгон по базовой частоте на материнской плате Intel DZ87KLT-75K ограничился стандартными значениями 100, 125 и 166 МГц. В результате проверки оба процессора оказались способны работать на этих частотах с прохождением теста на стабильность:
Но установка любых других значений BCLK приводила к невозможности старта компьютера, либо сбросу настроек. Только две попытки из нескольких десятков оказались удачными – старт и загрузка ОС на частотах BCLK 167 и 168 МГц :
Другая проблема в том, что после разгона по базовой частоте до 125 или 166 МГц, Intel DZ87KLT-75K не может стартовать после перезагрузки и требует использования кнопки «Back-to-BIOS», что делает разгон с повышением базовой частоты на данной плате пригодным лишь для кратковременных тестов.
Какая польза от использования высоких частот базовой частоты на процессорах Intel Haswell? Если учесть, что модели с заблокированным на повышение множителем такой возможности лишены, то практически никакой. Переключение базовой частоты между стандартными значениями 100, 125 и 166 МГц само по себе на производительность не влияет. Все, что оно дает – возможность более гибкой настройки частот, не кратных множителям.
Разгон по частоте памяти
По части разгона оперативной памяти у Intel Haswell дела обстоят гораздо лучше, чем у его предшественника на ядре Ivy Bridge. Контроллер памяти новых процессоров способен работать с памятью на более высоких частотах, превышающих 3 ГГц на воздушном охлаждении, а при использовании жидкого азота – выше 4 ГГц. Удачность ЦП при разгоне памяти по-прежнему важна, но и без хорошей оверклокерской материнской платы не обойтись.
В этом плане Intel DZ87KLT-75K разочаровала, ограничив разгон памяти частотой 2400 МГц. После повышения напряжения на памяти до 1.80 В тайминги на этой частоте удалось понизить до 9-11-11-28 1T.
Попытки поднять частоту памяти до 2600, 2666 МГц или даже до 2500 МГц (при помощи повышения базовой частоты) заканчивались невозможностью старта компьютера. Причина именно в Intel DZ87KLT-75K, поскольку на ASUS Gryphon Z87 тот же комплект памяти нормально работал на частоте 2666 МГц с использованием тех же экземпляров процессоров. Причины невозможности работы памяти с высокими частотами на Intel DZ87KLT-75K могут быть как в слабой однофазной системе питания памяти, так и в ранней версии BIOS, устанавливающей недостаточно высокие значения таймингов.
Разгон по частоте кольцевой шины (Ring Bus)
Еще одно нововведение у Intel Haswell – возможность управлять частотой кольцевой шины. На этой частоте работает кэш-память ЦП, поэтому ее увеличение положительно влияет на производительность. В целом эффект от ее поднятия не сильно большой, но в любом случае не стоит его игнорировать. Он примерно равен тому, что приносит разгон встроенного контроллера памяти (CPU_NB) на процессорах AMD.
При разгоне кольцевой шины CPU у материнской платы Intel DZ87KLT-75K действует лишь одно ограничение – она не может быть выше, чем частота ядер процессора. Поэтому при использовании воздушного охлаждения ЦП частоту Ring Bus можно ставить синхронно с частотой ядер, определив минимально достаточное напряжение Ring Voltage для работы на этой частоте.
Проверка разгона Ring Bus показала на обоих процессорах примерно равные результаты:
- 4000 МГц, 1.00 В;
- 4400 МГц, 1.20 В;
- 4500 МГц, 1.25 В.
Для частот кольцевой шины, близких к 5 ГГц, потребуется повышение напряжения Ring Voltage примерно до 1.40 В и улучшение охлаждения как минимум до уровня хорошей СВО, либо замены термоинтерфейса под теплораспределительной крышкой процессора.
Разгон встроенного графического ядра
Стабильность разгона встроенного графического ядра проверялась программой OCCT (Overclock Checking Tool) v4.3.1, так как программа FurMark v1.10.6 отказалась работать с Intel HD Graphics 4600 из-за проблем с определением OpenGL 2.0.
По умолчанию Intel HD Graphics 4600 у Core i5-4670K работает на частоте 1200 МГц, а у Core i7-4770K – на 1250 МГц. В покое у обоих процессоров частота iGPU понижается до 600 МГц, а температура по показаниям датчиков в программах AIDA64 и GPU-Z держится на уровне +36°С…+39°С.

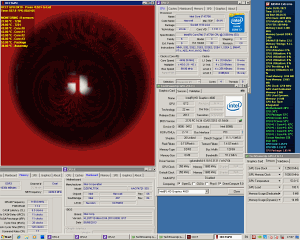

Без разгона встроенное графическое ядро у процессора Core i5-4670K прогрелось до 46°С, а у Core i7-4770K – 53°С:
Пределом разгона iGPU у Core i5-4670K стала частота 1850 МГц, а у Core i7-4770K – 1800 МГц:
Для достижения этих частот напряжение на iGPU в каждом случае было повышено до 1.35 В. Дальнейший разгон ограничился температурой, которая после разгона превысила 90°С.
