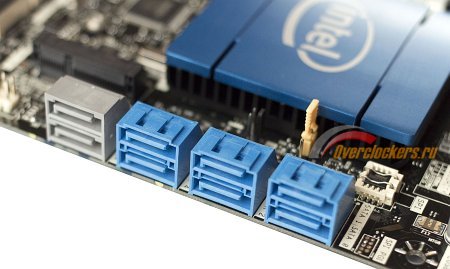

Для подключения внутренних накопителей к материнской плате используются восемь разъемов SATA. Все они поддерживают работу на скорости 6 Гбит/с.

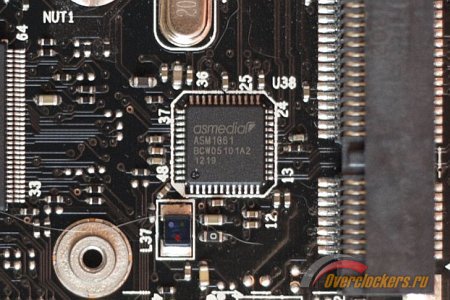

Шесть синих разъемов реализованы средствами контроллера, встроенного в Intel Z87 PCH, а два серых – через дополнительную микросхему ASMedia ASM1061.

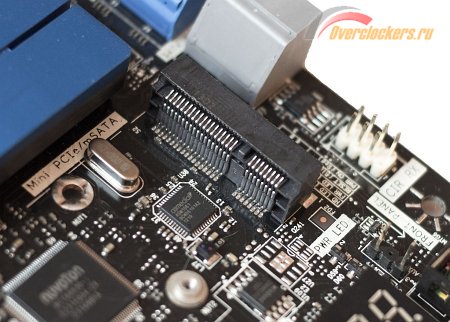

Разъемы для подключения внешних накопителей с интерфейсом eSATA у Intel DZ87KLT-75K отсутствуют, но зато есть один внутренний разъем mSATA.
реклама

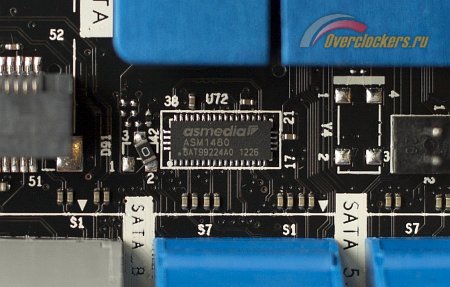

Он совмещен с одним из синих портов SATA, поэтому тоже поддерживает скорость 6 Гбит/с. Для коммутации переключения между этими разъемами применена микросхема ASMedia ASM1480.

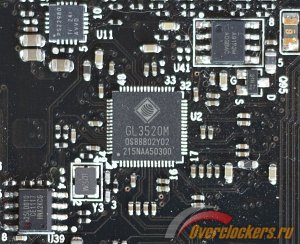

Шестерка портов USB 3.0, выведенных на заднюю панель, подключена к Intel Z87 PCH через два концентратора Genesys Logic GL3520-10 . Остальные порты USB (два внутренних USB 3.0 и все USB 2.0) подключены к южному мосту напрямую.

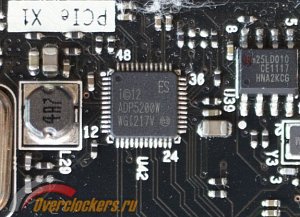

Для поддержки сетевых интерфейсов на Intel DZ87KLT-75K установлены два гигабитных Ethernet-контроллера собственного производства – Intel I210-IT и Intel I217-V:

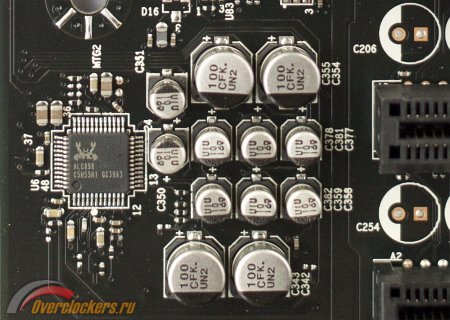

Звуковые функции материнской платы обеспечивает десятиканальный HD-Audio кодек Realtek ALC898:
реклама

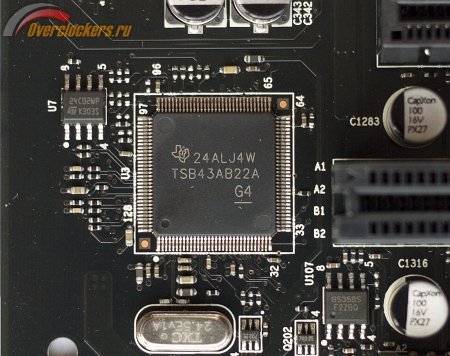

Для поддержки интерфейса IEEE 1394а используется контроллер Texas Instruments TSB43AB22A, обеспечивающий работу двух портов со скоростью 400 Мбит/с.

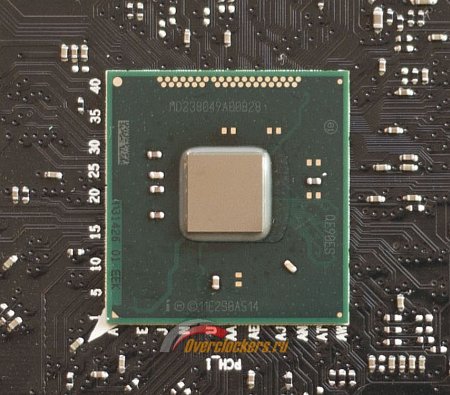

Функции южного моста выполняет Intel Z87 (DH82Z87 PCH):

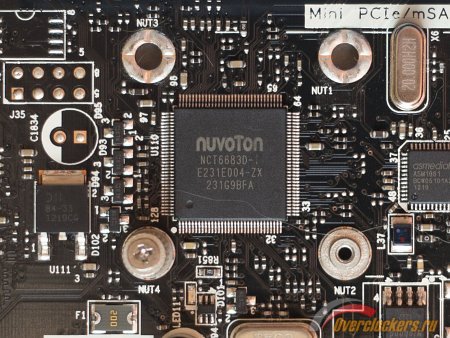

За системный мониторинг отвечает микросхема Nuvoton NCT6683D :

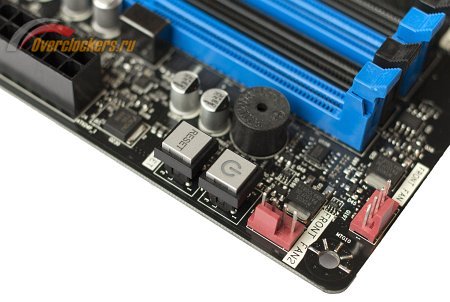

Для удобства работы с материнской платой на открытом стенде, в правом верхнем углу расположены кнопки для включения и перезагрузки компьютера, рядом с которыми распаян PC-Speaker:

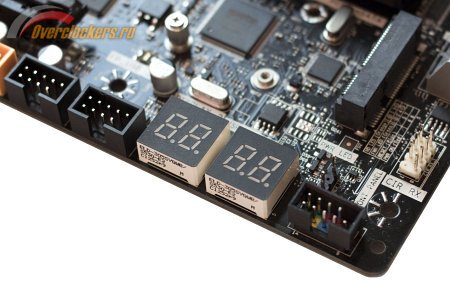

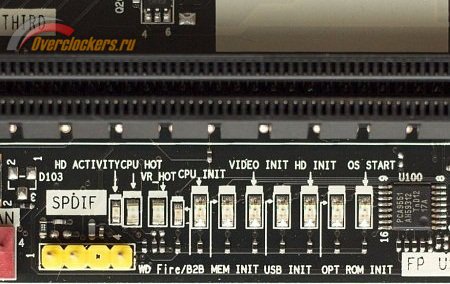

Для отслеживания процесса старта ПК и прохождения POST в правом нижнем углу платы находятся сразу два восьмисегментных LED-индикатора POST-кодов. Список возможных комбинаций POST-кодов и их значений можно найти в техническом описании Intel DZ87KLT-75K. Кроме двух индикаторов, для быстрой диагностики присутствует группа из одиннадцати светодиодов, отображающих прохождение процесса инициализации различных подсистем компьютера.

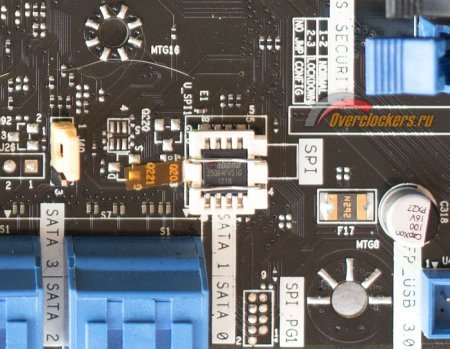

Для хранения образа BIOS используется только одна съемная микросхема флэш-памяти Winbond 25Q64FVSIG .
реклама
Система питания
Для подключения к блоку питания на Intel DZ87KLT-75K предусмотрен стандартный ATX 24-pin и один EPS-12V 8-pin для питания процессора. Дополнительные разъемы для усиления питания карт, устанавливаемых в слоты PCI Express, отсутствуют. В случае подключения только трех видеокарт в PCI Express x16 острой необходимости в них нет. А если через удлинители к слотам PCI Express x1 подключить еще три видеокарты, то для предотвращения выгорания дорожек на плате лучше использовать удлинители с дополнительным питанием.
В системе питания материнских плат произошли некоторые изменения, связанные с появлением в процессорах Intel Haswell интегрированного контролера FIVR (Fully Integrated Voltage Regulator). Системная плата по-прежнему занимается преобразованием напряжения линии +12V в напряжение на модулях оперативной памяти (DRAM Voltage) и напряжение на южном мосту (PCH Voltage).
Отличие в том, что теперь многофазный внешний контроллер, который раньше отвечал за формирование напряжения на ядрах (Vcore), теперь преобразует +12V во входное напряжение на процессоре (VCC Input Voltage), которое поступает на контроллер FIVR в ЦП и им уже разделяется на ряд отдельных напряжений. Системы питания для некоторых второстепенных напряжений (например, напряжение на встроенном графическом ядре и напряжения CPU PLL Voltage, VCC_SA, VCC_IO) с материнских плат были убраны за ненадобностью, поскольку для них теперь используется FIVR, что позволило производителям плат хоть и незначительно, но все же снизить себестоимость своих продуктов. Напряжениями, появившимися в новых Intel Haswell (например, напряжением на кольцевой шине (Ring Voltage)), занимается встроенный контроллер FIVR.

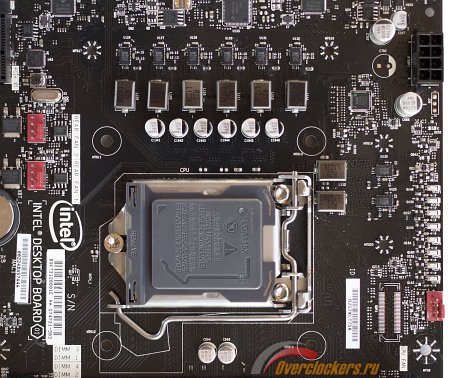

Система питания входного напряжения на процессоре на Intel DZ87KLT-75K состоит из восьми фаз:

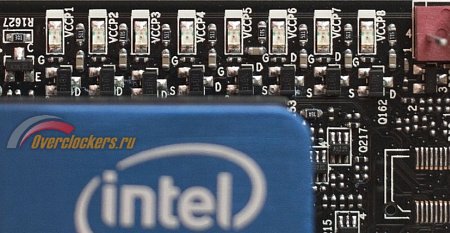

Количество активных фаз меняется динамически в зависимости от уровня нагрузки CPU. Текущее состояние каждой фазы отображается при помощи светодиодных индикаторов VCCP1…VCCP8:

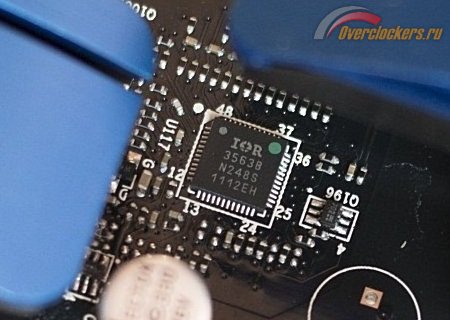

В ее основе использован восьмифазный контроллер International Rectifier IR3563B:

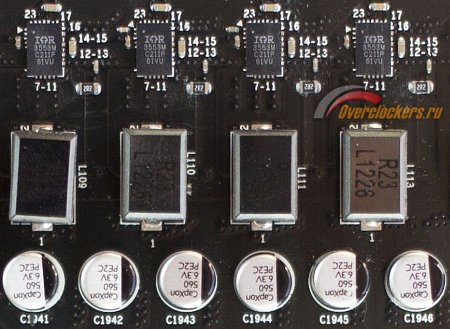

На материнскую плату установлены твердотельные конденсаторы CapXon 560 mF, дроссели R23 и микросхемы DrMOS International Rectifier IR3553M:

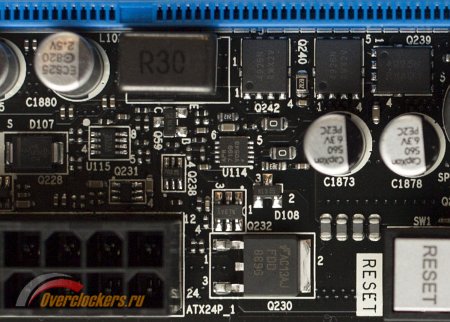

Система питания модулей оперативной памяти однофазная и на основе контроллера Anpec APW7199:
До анонса Intel Haswell у оверклокеров были опасения насчет того, что возможности разгона могут быть сильно ограничены в связи с появлением у них интегрированного контроллера FIVR, но на деле ничего подобного не произошло. Безусловно, производители в силах значительно затруднить процесс разгона на своих продуктах, но пока прибыль с продаж оверклокерского «железа» (процессоров с индексами «K» и «X», соответствующих материнских плат для них) превышает потери от гарантийного обслуживания, этого делать не будут.
Обычным пользователям, а также оверклокерам, не занимающимся экстремальным разгоном, появление интегрированного контроллера FIVR не создало никаких неудобств. Скорее наоборот, поскольку качество системы питания (стабильность напряжений, отсутствие просадок и завышений) стало меньше зависеть от производителя материнской платы и используемых им компонентов. Проблемы из-за ограничений в FIVR могут возникнуть только с разгоном процессоров Intel Haswell с напряжением выше двух вольт, но даже в этом случае решение проблемы уже найдено.
Система охлаждения

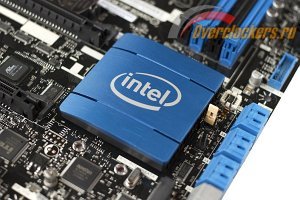

Система охлаждения Intel DZ87KLT-75K состоит из трех алюминиевых радиаторов. Два из них установлены для охлаждения микросхем Dr MOS в системе питания процессора и еще один на южном мосту.

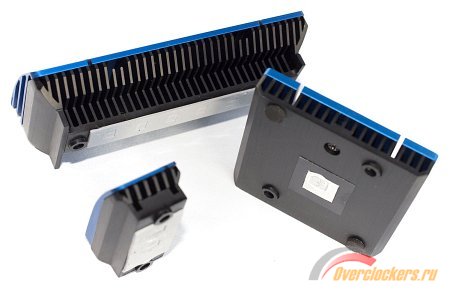

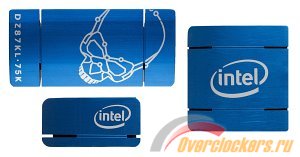

Каждый радиатор состоит из двух частей, скрепленных друг с другом при помощи обычных винтов. Для охлаждения служит только нижняя черная часть, состоящая из множества ребер. А верхняя синяя часть несет исключительно декоративную функцию и служит для размещения логотипа производителя и изображения черепа, перекрывая поток воздуха к нижней части радиатора.

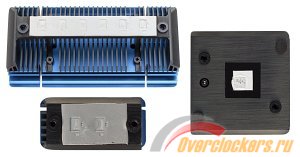

На материнскую плату радиаторы крепятся при помощи винтов. В качестве термоинтерфейса используются прокладки. Медные части и тепловые трубки отсутствуют.
Несмотря на низкую эффективность подобной системы охлаждения, ее возможностей хватает. Система питания процессора не нагревается сильно даже при разгоне до 4400 МГц, а неблагоприятного теплового режима для южного моста можно добиться разве что установкой нескольких горячих видеокарт.
