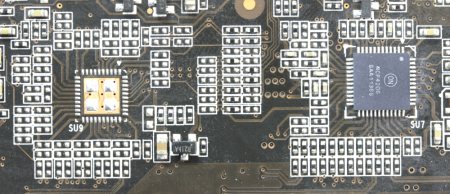

На фотографии можно обнаружить место еще одной нераспаянной микросхемы. В качестве ШИМ-контроллера здесь используется микросхема производства ON Semiconductor NCP4206.

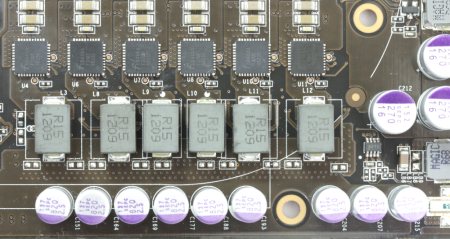

Он обеспечивает шесть фаз, которые отчетливо видны в правой нижней части.
Обратите внимание на то, что здесь используются транзисторы, выполненные по технологии DrMOS с маркировкой FDB46AA. Ну и куда же без катушек индуктивности в ферритовых корпусах и твердотельных конденсаторов.

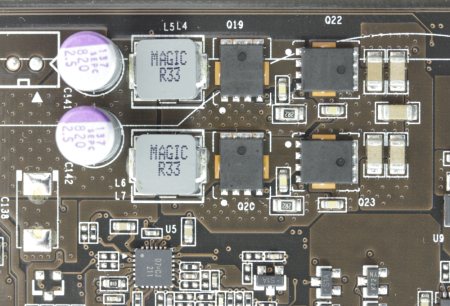

Сверху в правой части можно найти две фазы, которые питают контроллер памяти.
реклама
Здесь применяются мосфеты типа Low Rds(on).

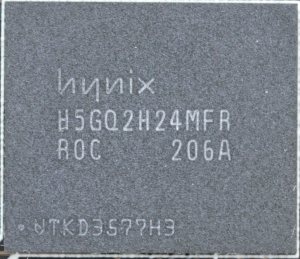

Сама память представлена двухгигабитными микросхемами производства компании Hynix с маркировкой H5GQ2H24MRF.

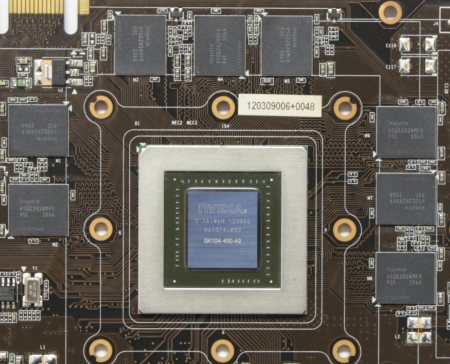

Восемь таких микросхем дают в совокупности 2 Гбайта и шину памяти разрядностью 256 бит. Память расположена асимметричной буквой «П» относительно графического процессора.

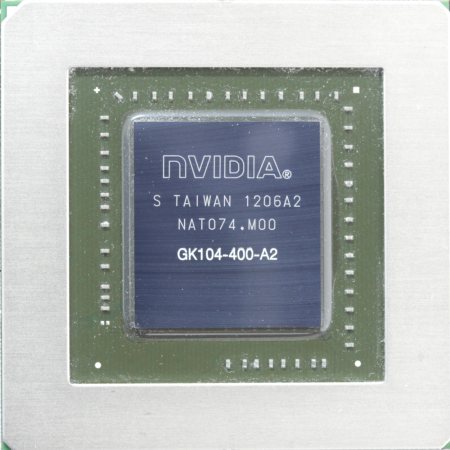

В середине находится GPU GK104.
реклама
В отличие от кристалла AMD Radeon HD 7970 (Tahiti XT), здесь площадь несколько меньше. По периметру проходит металлическая рамка, которая обеспечивает защиту от перекосов и сколов. Разработчики NVIDIA решили отказаться в новом продукте от использования теплораспределительной крышки. Это может быть обусловлено рядом факторов, но основным, скорее всего, служит возросшая тепловая мощность в пересчете на квадратный миллиметр площади. Поэтому пришлось оголить ядро и убрать посредников в теплообмене. К тому же у рядового пользователя и так возникают проблемы с гарантийным обслуживанием после демонтажа системы охлаждения, поэтому в совокупности всех обстоятельств этот шаг выглядит оправданным.

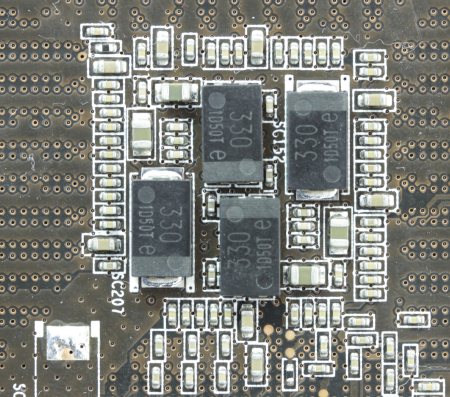

С обратной стороны платы в области графического процессора можно найти четыре танталовых конденсатора.
Питание на карту подается посредством двух разъемов PCI-E 6-ти и 8-ми штырьковых. Переходник 8pin – 2 x 6pin поставляется в комплекте.

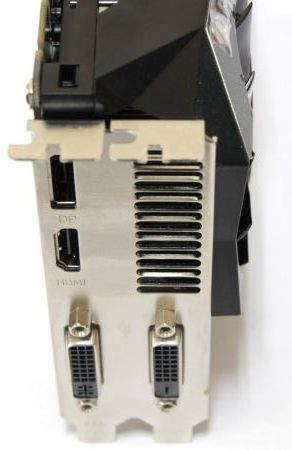

На задней панели разместились следующие видеовыходы:
- Два разъема DVI;
- Один HDMI;
- Один Display Port.
Толщина видеокарты Palit GTX 680 JetStream превосходит два слота, это нужно учитывать, если вы собираетесь устанавливать два таких ускорителя.
Система охлаждения
Решение не очень оригинальное, но рассмотрим детальнее.

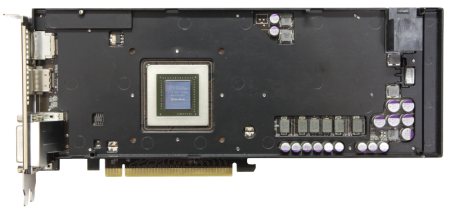

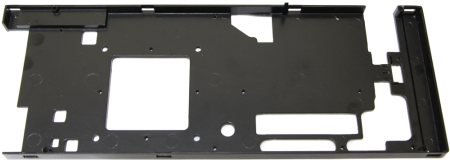

В начале была рама.
Своего рода основа, которая позволяет отводить тепло от силовых элементов и памяти, а также обеспечивает дополнительную жесткость конструкции.

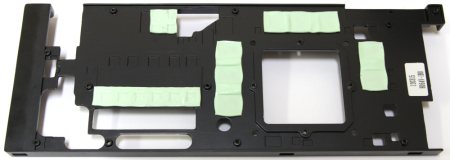

Посредником при контакте служат термопрокладки толщиной около 1 мм. Эта рама сложной формы, изготовлена из алюминиевого сплава.
реклама

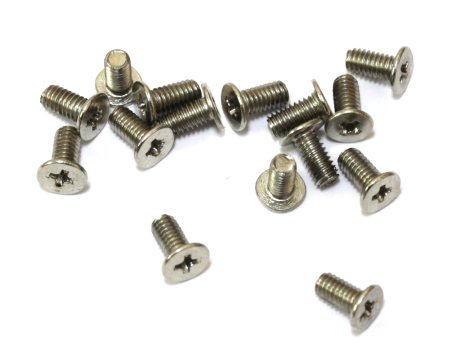

В ней предусмотрены специальные прорези для высоких элементов, поэтому она является уникальной для этого дизайна печатной платы. Рама крепится при помощи небольших винтов с обратной стороны.

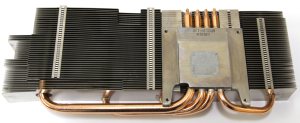

Дальше на графический процессор навешивается радиатор.
Он представляет собой конструкцию, состоящую из алюминиевого основания, в котором проделаны желобки для четырех тепловых трубок разного диаметра (три штуки – 5 мм и одна 7 мм).

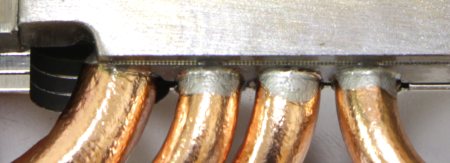

Они расходятся в разные стороны и пронизывают тонкие алюминиевые пластинки, образующие ребра. Места соединений пропаяны, что хорошо заметно на фотографиях.
