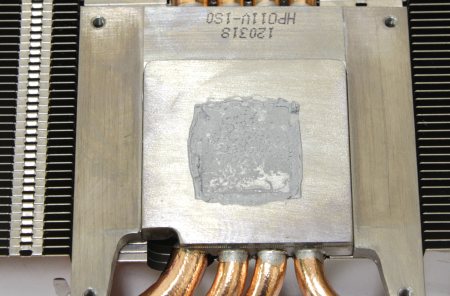

В качестве термоинтерфейса при контакте с графическим процессором используется термопаста серебристого цвета.
Слой достаточно тонкий и ровный, поэтому менять ее нет смысла. К тому же это мероприятие может лишить вас гарантии.

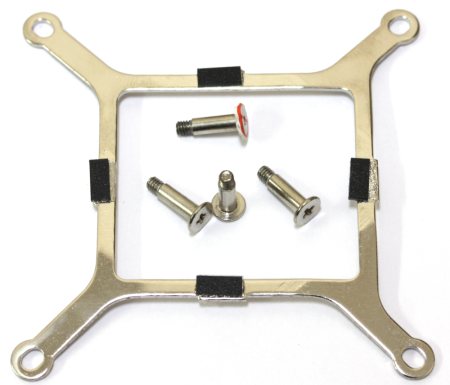

Крепится радиатор при помощи специальной рамки и четырех винтов. Кончики этой конструкции выгнуты и образуют аналог пружины, которая обеспечивает хороший прижим.
В середине каждой стороны этой рамки есть специальные прокладки, контактирующие с печатной платой и предотвращающие от механических повреждений. Такую конструкцию легче разобрать, чем собрать обратно, вдобавок обратите внимание на стикер на одном из винтов. Его повреждение также лишает вас гарантии на видеокарту.
реклама

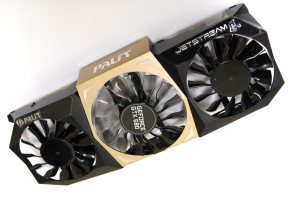

Венчает систему охлаждения пластиковый кожух со встроенными в него тремя вентиляторами.

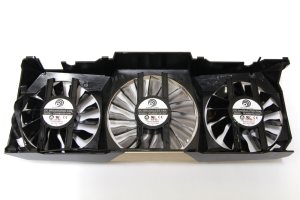

Два из них диаметром 80 мм расположены по краям, а еще один – 90 мм находится посередине. Последний оборудован несколькими светодиодами синего цвета.
Внешне конструкция выглядит очень симпатично, но в ней обнаружились небольшие изъяны. Начнем с того, что крепится этот кожух непосредственно к раме к специально предусмотренным пазам при помощи семи защелок. Демонтаж осуществить достаточно просто, это удобно для проведения очистки системы от пыли. Но такая конструкция приводит к тому, что крепление не жесткое и возможно как небольшое смещение, так и колебание от вибрации, что может создавать дополнительный шум.
Подобная ситуация возникла при сборке: чуть–чуть пережал одну защелку и вентилятор стал цеплять радиатор, пришлось все выравнивать и перепроверять.
Еще одно обстоятельство, выявленное при тестировании, сложно охарактеризовать однозначно потому, что непонятно «баг» это или «фишка». Дело в том, что в лабораторию прибыл не серийный образец а специальный сэмпл, о чем свидетельствует соответствующая наклейка.

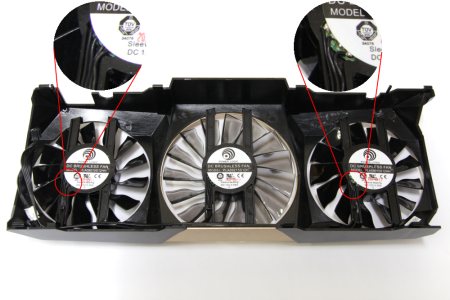

Если присмотреться повнимательнее к вентиляторам, а точнее, к выводу проводов, то заметно, что от двух 80-миллиметровых вентиляторов отходит четыре проводка, а от одного три.
реклама
Это привело к тому, что третий вентилятор всегда работает на максимальных оборотах. Остальные два меняют скорость в зависимости от нагрузки. Во время тестов мы постараемся это исправить.
Тестовый стенд
Тестирование видеокарты проводилось на следующей конфигурации:
- Процессор: Intel Core i7-3930K @ 4600 МГц;
- Кулер: Noctua NH-D14;
- Термоинтерфейс: Arctic Cooling MX-2;
- Материнская плата: ASUS P9X79, (LGA2011, версия BIOS 1103);
- Память: Samsung M378B5273DH0-CH9, 4 x 4 Гбайта DDR3 1333;
- Видеокарта: Palit GTX 680 JetStream 2 Гбайта (1084/6300 МГц (ядро/память)),
- Видеодрайвер: nVidia 301.10;
- Накопитель SSD: Intel 510 series 120 Гбайт;
- Информационная панель: Zalman ZM-MFC3;
- Блок питания: OCZ OCZZX1000, 1000 Вт.
Все смонтировано в корпус CoolerMaster Centurion 590 с открытой боковой крышкой. Дополнительные вентиляторы отключены.
Разгон, тепловой режим, шум
Карта изначально уже разогнана производителем, поэтому рассчитывать на большой прирост частоты не приходится.

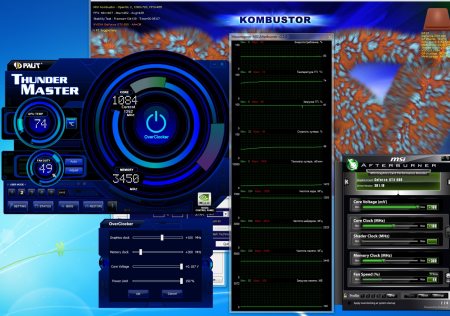

Как видеопроцессор, так и память работают на пределе частот. Стоит отметить, что существует возможность управлять повышением напряжения на GPU, а также изменять границы мощности в процентном соотношении с помощью фирменной утилиты Thunder Master.
Программный пакет MSI Afterburner работает не в полной мере, позволяя менять лишь частоты. Управление напряжением не работает.

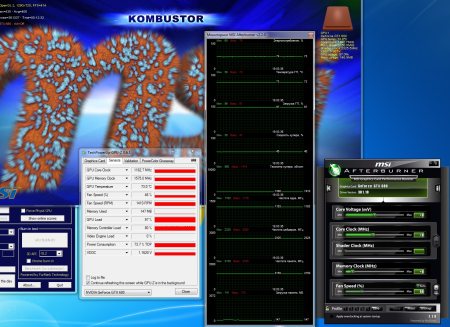

Ранее считалось, что проверить разгон можно лишь при помощи «бублика». В данном случае это был пакет MSI Kombustor, который является его аналогом. Но оказывается так, что реальные приложения, например, Unigine Heaven 3.0 нагружают видеопроцессор более серьезно, что приводит к зависаниям и вылетам на тех частотах, на которых проходятся остальные тесты.
Поэтому разогнав ядро и память соответственно до 1262 МГц (в турборежиме) и 6900 МГц, я смог пройти все тесты, кроме Unigine Heaven 3.0. Пришлось немножко умерить пыл и снизить частоту GPU на 50 МГц.
Тут стоит вспомнить про систему охлаждения. Как же все-таки она должна работать? Какие температуры и шум считать нормальными? Разумеется, один вентилятор не должен все время крутиться на максимальных оборотах. Поэтому я просто запитал его параллельно с остальными.
Простой | Нагрузка
Включите JavaScript, чтобы видеть графики
И вот вместо 57.8 дБ получаются приемлемые 41.8 дБ на расстоянии 15 см. Совсем другое дело! Правда, температуры ожидаемо подросли: если до доработки было 63°C в нагрузке, то после уже все 73°C. Впрочем, и это очень неплохой результат.
реклама
Результаты тестов
Тестирование проводилось преимущественно в разрешении 1920 х 1200, за исключением графических пакетов серии 3DMark, где применялись предустановленные настройки. Там, где это возможно, использовались встроенные средства. В остальных приложениях на помощь приходила утилита FRAPS версии 3.4.7.
3DMark 06
Включите JavaScript, чтобы видеть графики
3DMark Vantage
Включите JavaScript, чтобы видеть графики
3DMark 2011
Включите JavaScript, чтобы видеть графики
Extreme, Overall Score, Marks
Включите JavaScript, чтобы видеть графики
Unigine Нeaven Вenchmark 3.0
Настройки теста:
- DirectX 11;
- Shaders – high;
- Tessellation – normal;
- Anisotropy – 16;
- AA – 8х.
Min | Avg | Max
1920х1200
Включите JavaScript, чтобы видеть графики
Metro 2033
Настройки теста:
- DirectX 11;
- Качество – very high;
- Сглаживание – AAA;
- Фильтрация текстур – AF16X.
Min | Avg
1920х1200
Включите JavaScript, чтобы видеть графики
