Две башни: тесты радиаторов на тепловых трубках Noctua NH-U9 и NH-U12


Введение

Скажите, чем вам известна такая европейская страна как Австрия? Великим композитором Моцартом, футбольным клубом Штурм, исключенной из календаря трассой Формулы 1 "A1 Ring", отличными горнолыжными курортами и, наконец, пивом Гёссер. Вот, пожалуй, и все, что навскидку может вспомнить об Австрии большинство из нас. Конечно же, поразмыслив подольше и покопавшись в памяти, можно перечислить ещё несколько достопримечательностей, но предварительный ответ получился бы примерно такой, как у меня. Мы с вами привыкли, что подавляющее число производителей систем охлаждения расположены на Тайване, в Малайзии, Японии и, отчасти, США. Поэтому получить предложение по тестированию двух моделей радиаторов на тепловых трубках от австрийской компании Noctua, для меня оказалось, мягко сказать, неожиданностью.

Прежде чем приступить к тестированию предоставленных систем охлаждения, было решено узнать некоторые подробности о компании-производителе Noctua и продукции, ею выпускаемой. Соответствующий раздел официального сайта поведал о том, что Noctua была образована в результате сотрудничества двух компаний: австрийской "Rascom Computerdistribution Ges.m.b.H" и тайваньской "Taiwanese Kolink International" (все-таки без участия азиатов и здесь не обошлось). Причем, формирование Noctua осуществлялось на основе австрийского Института теплопередачи и вентиляторов" (Austrian Institute of Heat Transmission and Fan Technology). Участие в разработке систем охлаждения центральных процессоров наукообразующей организации, пусть пока не очень известной, уже говорит о серьезном подходе к делу. Название компании "Noctua" означает небольшую афинскую сову – символ греческой богини Афины, которая представляет мудрость, науку и стратегию. Компания Noctua в своём кредо особо выделяет преимущество здравого смысла над грубой силой, воплощая эти принципы в своей продукции.

И раз уж мы с вами плавно перешли к продукции, выпускаемой компанией Noctua, то на сегодняшний день в соответствующем разделе официального сайта можно обнаружить лишь две модели систем охлаждения для центральных процессоров – Noctua NH-U9 и Noctua NH-U12, изучением и тестированием которых мы с вами сегодня и займемся.

1. Первое знакомство с системами охлаждения Noctua NH-U9 и NH-U12

Радиаторы Noctua NH-U9 и NH-U12 поставляются в стилистически одинаково оформленных коробках:

На оборотной стороне коробок можно обнаружить краткое описание технических характеристик, перечень аксессуаров, входящих в комплект поставки и несколько фотографий различных частей радиаторов:





Открыв коробки, в их верхней части можно обнаружить специальный отсек, по размерам соответствующий 120-мм вентилятору у модели NH-U12 и 80-мм либо 92-мм у модели NH-U9. Несмотря на то, что радиаторы поставляются без вентиляторов, производитель предусмотрел такую возможность на будущее.

Радиаторы закреплены внутри коробки в специальном картонном "корсете", который сводит к минимуму возможность повреждения устройства при транспортировке:

Еще ниже - на дне коробки - расположены аксессуары и маленькая книжка-инструкция с информацией по установке кулера на все поддерживаемые разъемы на 4 языках (немецкий, английский, французский и испанский).

Кулеры представляют собой уже ставшую классической башенную схему: медное основание, сквозь которое проходят медные тепловые трубки, и алюминиевые пластины, нанизанные на них:

Внешне кулеры отличаются только габаритами. Количество алюминиевых пластин, число тепловых трубок и площадь основания абсолютно идентичны, поэтому далее рассмотрим более подробно только старшую модель – Noctua NH-U12, при этом затрагивая отличительные особенности младшей – Noctua NH-U9.

Итак, количество алюминиевых пластин равно 38, а площадь рассеивания у NH-U12 превышает 5000 см² (>3800 см² у NH-U9):

Толщина алюминиевых пластин одинакова в обоих случаях и равна ~0.4-0.5 мм. Так как высота радиаторов отличается на 29 мм. в пользу старшей модели, то расстояние между пластинами разное. В случае Noctua NH-U9 оно равно ~2 мм., а у модели Noctua NH-U12 около 3 мм. Можно предположить, что для организации эффективного продува пластин радиатору Noctua NH-U9 потребуется более высокооборотистый вентилятор, тогда как Noctua NH-U12 вполне будет достаточно вентилятора с невысокой частотой вращения. Кстати, этот момент компания Noctua особенно отмечает в пресс-релизе о рассматриваемых сегодня системах охлаждения, при этом акцентируя внимание на том, что обеим моделям радиаторов не требуется вентилятор с высокой частотой вращения. Истинность утверждения мы проверим в тестах, а пока продолжим изучение кулеров Noctua.





Концы тепловых трубок аккуратно запаяны сверху. Рядом присутствуют отверстия и прорези непонятного назначения (можно предположить, что они использовались при производстве либо сборке радиатора):

На этом ракурсе хорошо видно, что торцевые края алюминиевых пластин профилированы. Эта особенность радиатора уже не раз была замечена нами у различных производителей систем охлаждения. Её предназначение – снижение сопротивления воздушному потоку от вентилятора и рост эффективности кулера в целом. Необходимо отметить некоторое смещение медных тепловых трубок относительно друг друга. Как мне кажется, данная особенность является следствием не только конструкции радиатора, но и стремлением производителя к обеспечению более равномерного распределения тепловой нагрузки от трубок к пластинам радиатора.

Обратите внимание, что средняя часть боковых пластин радиатора загнута вниз, ограничивая направление воздушного потока от вентилятора и максимально направляя его только вдоль пластин, а не в боковые стороны. Инженеры австрийской компании досконально продумали радиатор, уделив внимание мелочам и максимально снизив потери воздушного потока.

Основание кулера закрыто защитной наклейкой, предохраняющей его от возможных царапин и прочих случайных повреждений:

Раз уж речь зашла об основании кулера, то необходимо отметить, что качество его обработки иначе как идеальным не назовешь.

В местах контакта тепловых трубок с медным основанием кулера не видно ни следов пайки, ни термоклея:





Между тем, верхняя скоба, закрывающая трубки, именно припаяна к основанию:

Толщина медного основания радиаторов Noctua равна 7.5 мм., а его площадь – около 17.5 мм². По периметру основания присутствуют 4 отверстия с резьбой, предназначенные для монтажа креплений и установки кулера на соответствующую платформу. Вес радиаторов по современным меркам систем охлаждения невелик и составляет 570 грамм у модели Noctua NH-U9 и 700 грамм у модели Noctua NH-U12.

Посмотрим на комплект поставки кулеров:

Кроме книжки-инструкции в небольшом полиэтиленовом мешочке уместились следующие компоненты:

  • backplate для установки кулера на Socket Т (LGA 775);
  • backplate для Socket 478;
  • backplate для Socket 754/939/940;
  • пакетик с винтами крепления, скобами, пружинами и шайбами-прокладками;
  • 4 проволочные скобы для закрепления двух вентиляторов;
  • 2 мягкие прокладки для снижения вибрации радиатора от вентилятора;
  • шприц термопасты.

Установка систем охлаждения Noctua на Socket 462 (Socket А) не предусмотрена.

2. Установка систем охлаждения Noctua на Socket 939 (754/940) и Socket T (LGA 775)

Перед установкой кулера необходимо удалить защитную наклейку с его основания. Не стоит недооценивать это моё замечание, так как самому неоднократно приходилось исправлять подобный конфуз у начинающих горе-сборщиков, по чем зря клянущих "эту неработающую и бракованную железяку" ;).





Процедура установки радиаторов оказалась очень проста и нетрудоемка. Для установки кулера на материнскую плату с процессорным разъемом Socket 939 (754/940) к основанию радиатора необходимо четырьмя винтами привернуть две П-образные пластины:

После этого на процессор необходимо нанести тонкий, но равномерный слой термопасты. Затем, устанавливаем радиатор на теплораспределитель процессора и, используя соответствующую backplate и два черных винта с пружинами, сквозь эти отверстия притягиваем радиатор к backplate.

Обратите внимание, что если левому краю радиатора вообще ничего не мешает, то непосредственно под его правым краем находится оперативная память, которая хоть и не помешала установке радиатора, но остался зазор ~2 мм., который точно не позволит вынуть память из первого слота и несколько затруднит из второго.

Ну и в завершение установки кулера на Socket 939 (754/940) проволочными скобами прицепляем 120-мм вентилятор:

Ориентация радиатора Noctua на платформе с разъемом Socket 939 (754/940) в корпусе системного блока зависит от расположения монтажных отверстий и процессорного разъема в целом. Если они расположены вдоль материнской платы, то радиатор кулера нельзя ориентировать в самом выгодном для него положении, чтобы вентилятор дул в сторону задней стенки системного блока.

Платформа Socket T (LGA 775) лишена такого недостатка. Перед установкой радиаторов Noctua на Socket T (LGA 775) необходимо приклеить соответствующую backplate к оборотной стороне материнской платы, предварительно сняв защитную пленку с клеящей части пластины:

После этого, используя идущие в комплекте шайбы-прокладки, сквозь отверстия в материнской плате с помощью винтов приворачиваем к backplate две направляющие:

Учитывая, что отверстия в материнской плате вокруг Socket T (LGA 775) расположены симметрично, то эти направляющие можно установить в любом из двух положений, ориентируя наилучшим образом радиатор Noctua для достижения максимальной эффективности охлаждения в корпусе системного блока. Необходимо добавить, что для Socket 478 используется похожая пара направляющих, но они несколько короче. Обращаю ваше внимание, что установка планок крепления в том положении, как показано на фотографии, не помешает установке процессора в сокет. В то же время, если привернуть эти крепления параллельно клипсе зажима процессора, то вынуть или вставить CPU будет несколько неудобно, хотя и возможно.

Предварительно привернув к медному основанию соответствующие пластины, закрепляем радиатор на процессоре посредством двух светлых винтов с пружинами:

Завершающим этапом является установка вентилятора на радиатор:

Как вы видите, установке модели Noctua NH-U9 на материнскую плату ABIT AA8-DuraMAX ничто не помешало. Однако, если на эту же материнскую плату устанавливать более габаритный Noctua NH-U12 (а он, напомню, шире на 29 мм.), то помешает кулер на чипсете. Правда, в данном случае можно легко уйти от этой нестыковки, просто перевернув кулер на чипсете таким образом, чтобы направление воздушного потока было в сторону процессорного разъема. Сложно сказать, какова будет ситуация с установкой Noctua NH-U12 на другие материнские платы, но могу сказать, что расстояние от подошвы кулеров до нижней пластины радиатора равно 32 мм. Надеюсь, эта информация окажется вам полезной.

В данном разделе статьи остается добавить, что при тестировании модели Noctua NH-U9 был использован 92-мм вентилятор фирмы Coolink (модель 922) с регулятором оборотов и варьируемой частотой вращения от ~1100 RPM до ~1850 RPM (по техническим характеристикам, на практике максимальная частота вращения этого вентилятора оказалась ~2000 RPM), при этом обеспечивающий воздушный поток от 42 до 64 CFM:

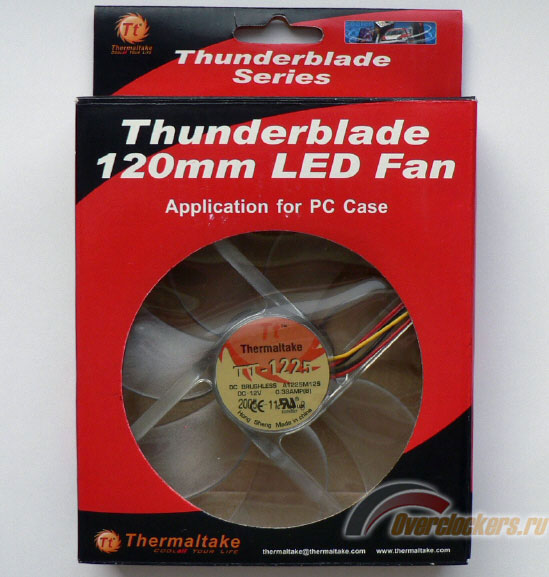

В свою очередь, при тестировании модели Noctua NH-U12 применялся 120-мм вентилятор фирмы Thermaltake (модель Thunderblade A1926) с регулятором оборотов от кулера Coolink и также с варьируемой частотой вращения от ~1100 RPM до ~2000 RPM, воздушный поток от 42 до 78 CFM:

3. Технические характеристики радиаторов Noctua NH-U9 и NH-U12

Технические характеристики кулеров, которые будут принимать участие в тестах, предлагаю вашему вниманию в одной сводной таблице:

Наименование Noctua NH-U9 Noctua NH-U12 Thermaltake Big Typhoon
Материал радиатора 38 алюминиевых пластин на 4 медных тепловых трубках и медном основании 2х70 алюминиевых пластин на медном основании и 6-ти медных тепловых трубках
Площадь рассеивания, см² 3800 5000 -
Размеры кулера Д х Ш х В, (вентилятора), мм. 70 х 95 х 128 70 х 124 х 155 122 х 122 х 103 (120 х 120 х 25)
Номинальное напряжение, V. - 12 (7 - стартовое)
Потребление, W - ~ 3.6
Скорость вращения вентилятора, RPM - ~ 1300 (±10%)
Воздушный поток, CFM - 54.4
Уровень шума, dBA - 16
Количество и тип подшипников вентилятора - 1, скольжения
Полная масса, гр. 570 700 813
Возможность установки на CPU разъемы: Socket 478, LGA775, Socket 754/939/940 Socket 462 (A), Socket 478, LGA775, Socket 754/939/940
Максимально допустимый процессор Все модели Intel Pentium 4 и AMD Athlon 64, включая их двуядерные модификации
Дополнительно: термопаста
Примерная стоимость, долл. США 37.9 47.9 40

4. Тестовая конфигурация и методика тестирования

Тестирование рассмотренных сегодня систем охлаждения было проведено на следующей конфигурации системного блока:

  • Материнская плата: ABIT AN8 SLI (nForce 4 SLI), Socket 939, BIOS v.2.0;
  • Процессор: AMD Athlon 64 3200+ 2000 MHz, 1.40 V, 512 Kb, Cool&Quiet Disable, (Venice, E6).
  • Оперативная память: 2 х 512 Mb PC3200 Corsair TWINXP1024-3200C2 (SPD: 400 MHz, 2-2-2-5_1T);
  • Видеокарта: MSI Radeon X1300 256 Mb (пассивное охлаждение);
  • Дисковая подсистема: SATA-II 160 Gb Seagate Barracuda 7200.9 (ST3160812AS 2AAA) 7200 RPM, 8 Mb;
  • DVD±R/RW & CD-RW привод: NEC ND-4551A Black (BIOS 1.08);
  • Корпус: ATX ASUS ASCOT 6AR2-B Black&Silver + на вдув 120-мм корпусный вентилятор Coolink SWiF 120 mm (~1200 RPM, ~24 dBA) + на выдув и на боковой стенке 120-мм корпусные вентиляторы Sharkoon Luminous Blue LED (~1000 RPM, ~21 dBA);
  • Блок питания: MGE Magnum 500 (500 W) + 80-мм вентилятор GlacialTech SilentBlade (~1700 RPM, 19 dBA).

Все тесты были проведены в операционной системе Windows XP Professional Edition Service Pack 2. Все системы автоматической регулировки оборотов вентиляторов кулеров в BIOS материнской платы были выключены.

Для того, чтобы создать кулерам более серьезную нагрузку, процессор AMD Athlon 64 3200+ (2000 MHz) при увеличении напряжения до 1.6 V был разогнан до частоты в 2700 MHz:

Мониторинг температурных показателей, а также скорости вращения вентиляторов осуществлялся посредством SpeedFan версии 4.28.

С помощью программы S&M версии 1.8.0 (alpha) в 15-минутном режиме процессор прогревался FPU-тестом при 100% загрузке:

Учитывая, что S&M производит на процессор очень высокую нагрузку, прогрев процессора был выполнен с помощью бенчмарка Super PI при расчете числа "Пи" до 32 М знаков, который на указанной конфигурации в среднем занимает немногим менее 29 минут. Этого, на мой взгляд, вполне достаточно, чтобы оценить эффективность работы кулеров. Показания температуры фиксировались по встроенному в процессор датчику мониторинга температуры (CPU Sensor). Комнатная температура во время тестирования находилась у отметки в 22-23 градуса Цельсия и принята за начальную точку отсчета на диаграммах.

Эффективность систем охлаждения Noctua оценивалась с одним из лучших представителей воздушных систем охлаждения: Thermaltake Big Typhoon. Кроме того, тесты были проведены и на стандартном боксовом кулере AMD Athlon 64 3200+:

5. Результаты тестирования радиаторов Noctua NH-U9 и NH-U12 с вентиляторами и их анализ

В первую очередь была проверена эффективность "родной" термопасты радиаторов Noctua. Шприц термопасты не имеет каких-либо опознавательных знаков и надписей:

На мой запрос по этому поводу из компании Noctua довольно оперативно был получен "исчерпывающий" ответ, что "с радиаторами Noctua поставляется высокоэффективный термоинтерфейс на силиконовой основе". Однако представитель компании особенно подчеркнул, что для достижения максимальной производительности систем охлаждения Noctua необходимо использовать Arctic Silver 5. Тем не менее, термопаста радиаторов Noctua в процессе тестирования, которое длилось около 6 суток, показала отличные результаты теплопроводности, не уступив и не проиграв довольно популярной у нас КПТ-8. Результаты оказались идентичными. Тестирование всех кулеров проводилось с использованием именно термоинтерфейса от Noctua.

Перед тем, как перейти к рассмотрению результатов тестирования, поясню, что радиатор Noctua NH-U12 и Thermaltake Big Typhoon (также с указанным выше вентилятором Thermaltake Thunderblade A1926) тестировались в двух режимах вращения: в очень тихом на ~1280 RPM и на максимальной частоте вращения в ~2000 RPM. В свою очередь, Noctua NH-U9 тестировался с 92-мм. вентилятором в тихом (практически бесшумном) режиме на ~1600 RPM и на максимально возможной частоте вращения вентилятора в ~2000 RPM. Добавлю, что период стабилизации температуры между циклами тестирования составлял около 30-40 минут.

Итак, посмотрим сначала, какие результаты получились в закрытом, но хорошо продуваемом корпусе системного блока:

Ну что же, совершенно очевидно, что еще один кулер превзошёл Thermaltake Big Typhoon. Кулер Noctua NH-U12 после этого с чистой совестью можно отнести к разряду "супер-кулеров". Как при минимальном уровне шума, так и на максимальной частоте вращения вентилятора, Noctua NH-U12 под нагрузкой, создаваемой S&M, на 2 градуса обходит Thermaltake Big Typhoon. Улучшение эффективности охлаждения обоих кулеров при повышении частоты вращения вентилятора равно 4 градусам Цельсия. Однако, это улучшение справедливо только под S&M (или "садо-мазо", как с долей иронии прозвали данную программу оверклокеры), тогда как под нагрузкой, создаваемой Super PI, понижение температуры составило лишь 1 градус.

Казалось бы, зачем приобретать все эти супер-кулеры, если и обычный боксовый кулер от AMD справляется с тестом S&M на разогнанном до 2.7 GHz процессоре с повышенным напряжением питания? Ответ довольно простой – посмотрите на частоту вращения его вентилятора. При скорости ~4700 RPM вентилятор сильно шумит, что неприемлемо для продолжительной работы за компьютером. Даже самый шумный из протестированных сегодня вентиляторов (Thermaltake Thunderblade A1926) на ~2000 RPM не столь сильно напрягает барабанные перепонки, как вентилятор боксового кулера.

Если же говорить о младшей модели Noctua NH-U9, то нужно отметить, что в тихих режимах работы она уступает Noctua NH-U12 совсем немного. Между тем, при максимальном числе оборотов вентиляторов проигрыш достигает 5 градусов. Скорее всего, для Noctua NH-U9 нужно ставить более высокооборотистый вентилятор, тем более, что имеющийся в наличии 92-мм вентилятор на максимальных для него ~2000 RPM шумит меньше, чем 120-мм на той же частоте вращения. Так сказать, созданные условия по уровню шума не равноценны. И все же в первую очередь я бы рассматривал и сравнивал эффективность кулеров в тихих режимах, что, на мой взгляд, с практической точки зрения полезнее.

Теперь исключим влияние корпуса на результаты тестирования и посмотрим, что же получилось на открытом стенде. Но здесь необходимо сделать ремарку. Дело в том, что при тестировании на открытом стенде у меня высвобождаются два корпусных 120-мм вентилятора Sharkoon Luminous Blue LED с частотой вращения около 1000 RPM и с заявленным уровнем шума примерно в 21 dBA. Поэтому было решено именно их и использовать при тестировании модели Noctua NH-U12, установив вентиляторы с двух сторон радиатора на вдув и выдув.

В первую очередь хотелось бы обратить ваше внимание на тот факт, что для открытого стенда под S&M обоим кулерам Noctua не нужен высокоскоростной вентилятор. Улучшение тепловых характеристик с ростом частоты вращения вентилятора можно наблюдать только под Super PI, тогда как под S&M разница отсутствует. Учитывая это, можно вспомнить добрым словом утверждение компании Noctua о том, что их системам охлаждения не требуется вентилятор с высокой частотой вращения. В свою очередь, для Thermaltake Big Typhoon увеличение числа оборотов сказалось положительно – его эффективность повысилась на 2 градуса и ему все же удалось выйти в лидеры тестов на открытом стенде.

Если же говорить о варианте Noctua NH-U12 с двумя 120-мм вентиляторами, работающими на вдув и выдув, то иначе как провалом эту затею назвать нельзя. По всей видимости, вентиляторы не только не помогали друг другу, но и мешали, значительно понизив эффективность охлаждения CPU в целом.

При столь высокой эффективности охлаждения центрального процессора нельзя не отметить еще один недостаток радиаторов Noctua. Температура по датчику PWM при тестировании Noctua всегда была выше, чем при тестировании Thermaltake Big Typhoon (а у модели Noctua NH-U9 и вовсе превышает показания CPU Sensor). Это вполне логично, так как воздушный поток от вентилятора Thermaltake Big Typhoon направлен к поверхности материнской платы, тогда как у Noctua параллельно ей.

Заключение

По результатам сегодняшнего тестирования становится очевидно, что в ряды "супер-кулеров" на передовую линию фронта борьбы с тепловыделением разогнанных процессоров вступил ещё один боец, вернее, целых два бойца. Обе модели Noctua продемонстрировали впечатляющую эффективность охлаждения CPU при минимальной зависимости от скорости вращения вентилятора. Этот факт говорит в первую очередь о грамотно спроектированной и реализованной на практике конструкции радиаторов. Очень высокая эффективность кулеров, удобные крепления и простая процедура установки радиаторов, высокоэффективная термопаста – чего еще может желать оверклокер? Да самую малость: умеренную цену и наличие продукции Noctua в свободной продаже. С первым условием, учитывая класс протестированных сегодня систем охлаждения, все в порядке – официальная стоимость Noctua NH-U12 равна 47.9 Евро (но для России в данном случае справедлив курс Евро по отношению к доллару США 1:1), а цена Noctua NH-U9 заявлена на уровне 37.9 Евро. А вот второе условие пока далеко от реализации, так как официально поставки систем охлаждения Noctua в Россию не осуществляются. На мой вполне закономерный вопрос по этому поводу представитель компании Noctua с нескрываемым оптимизмом отметил, что сейчас их "sales team is working hard to find one" (речь идет о поиске дистрибьютора в России). Пожелаем удачи компании Noctua, так как появление ещё одного сильного конкурента на российском рынке систем охлаждения центральных процессоров оверклокерам будет только "на руку".

В завершении статьи посмотрим на плюсы и минусы радиаторов Noctua:

Плюсы:

  • очень высокая эффективность охлаждения;
  • совместимость со всеми современными процессорными разъемами;
  • удобные, надежные крепления и простая процедура установки;
  • высококачественно обработанное основание радиаторов;
  • низкая зависимость от частоты вращения вентиляторов;
  • высокоэффективная термопаста в комплекте.

Минусы:

  • зависимость правильной ориентации радиаторов от расположения процессорного разъема на платформе Socket 939/754/940;
  • околопроцессорное пространство не обдувается;
  • отсутствие в стандартном комплекте поставки вентиляторов.

Сергей Лепилов aka Jordan
