Вступление

Чипсет AMD X570 подарил нам множество новых материнских плат для платформы Socket AM4. Некоторые производители приурочили к этому выпуск новых линеек продуктов. Однако ситуация остается сложной: новые модели получились дорогими и спрос на них не такой большой, как на процессоры последнего поколения.

реклама

С другой стороны, производители не хотят ни в чем ущемлять потенциальных обладателей новой платформы и выпускают версии, схожие по характеристикам и оснащению вариантам, которые уже были представлены для платформы Intel LGA 1151. Так, например, расширилась линейка материнских плат ASUS ROG Crosshair. Возможно, в этом есть смысл, если уж переплачивать за чипсет AMD X570, то почему бы не обратить внимание на серию ASUS ROG.

Линейка Crosshair – это модели, ориентированные на платформу AMD. Они являются своего рода противовесом линейки Maximus, которая предназначается для платформ Intel среднего уровня. На этот раз она обновилась до восьмого поколения и включила в себя несколько модификаций наподобие тех, что встречаются у Maximus. Цены приблизительно на том же уровне, поэтому все относительно честно. Платы из обеих линеек дорогие и предназначены не для массового пользователя.

В первую очередь они ориентированы на геймеров и любителей разгона. Однако с разгоном сейчас все не так просто и производители процессоров выжимают практически максимум. Сейчас хорошо, если удастся разогнать ЦП хотя бы на 300 МГц, а в случае с Ryzen 3000-й серии – хотя бы до заявленной частоты буста. Несмотря на использование 7 нм техпроцесса в новых моделях, тепловыделение меньше не стало. Процессоры по-прежнему нуждаются в хорошем охлаждении и мощной подсистеме питания.

Если уж переходить на кастомную СЖО, тогда можно выбрать материнскую плату с водоблоком на элементах питания процессора. Такая модель в линейке Crosshair называется ASUS ROG Crosshair VIII Formula. Она выглядит практически как копия ASUS ROG Maximus XI Formula, но отличия все же есть.

450x403  37 KB. Big one: 1000x895  164 KB

реклама

Посмотрим, что интересного и необычного удалось реализовать компании в новой системной плате.

Упаковка и комплектация

Коробка достаточно большая и красивая. Она изготовлена из плотного картона и поэтому очень крепкая и прочная. Кроме того, она тяжелая, но ручки для транспортировки не предусмотрено. Видимо, для того, чтобы не портить внешний вид (а хозяину не гоже таскать такие тяжести самостоятельно).

450x335  20 KB. Big one: 1000x744  62 KB

Уже по упаковке можно сделать вывод, что модель достаточно дорогая и предназначена не для всех. Хорошие материалы и исполнение, отличная полиграфия – все указывает на то, что новинка премиального уровня (тот, кто сомневается, смотрит на цену).

450x342  25 KB. Big one: 1000x760  84 KB

Оформление неброское, даже лаконичное. В компании ASUS пришли к этому уже давно, и оформляют упаковки плат серии ROG подобным образом. Например, у схожей по уровню ASUS Maximus XI Formula мы видим абсолютно такое же оформление. Спереди преобладает темный фон.

450x376  24 KB. Big one: 1000x836  88 KB

Он разделен пополам, но не поровну красной полосой. На левой половине мы видим какой-то абстрактный узор, а правая стилизована под металлическую поверхность. В правом верхнем углу находится логотип серии ROG и надпись Republic Of Gamers. Посередине с выравниванием по левому краю крупными переливающимися всеми цветами символами указано наименование модели. Ниже сообщается, что эта материнская плата для геймеров.

В левом нижнем углу находится логотип компании ASUS. Справа по нижнему краю находится несколько значков. Первые четыре от компании AMD: 50 лет инноваций, поддержка процессоров Ryzen 3000, чипсет AMD X570 и AMD CrossFire. Далее следует поддержка nVidia SLI, ASUS AURA Sync, Game First, ASUS NODE и наконец PCI-e 4.0 Ready.

Переворачиваем коробку.

450x381  37 KB. Big one: 1000x846  141 KB

В самом верху мы снова видим надпись большими блестящими радужными буквами ROG Crosshair VIII Formula. Слева находится значок серии ROG. Производитель сообщает, что это плата для геймеров, однако, мне кажется, что они могут подобрать себе что-то попроще. В самом низу есть два изображения материнской платы (одно – вид сверху, другое под наклоном с изображением интерфейсов задней панели), а по бокам две таблицы, которые образуют спецификацию устройства.

Выше расположены четыре вставки с описанием используемых технических решений. Первое – отличная подсистема питания, которая должна обеспечить не только стабильную работу любой модели, но и разгонный потенциал.

450x306  27 KB. Big one: 1079x734  116 KB

реклама



Как видно, она состоит из нескольких компонентов, включающих: 16 транзисторных сборок IR3555 PowIRstages, которые обеспечивают ток до 60 А, черные металлические японские конденсаторы 10К, катушки индуктивности с технологией MicroFine и фирменный восьмиконтактный коннектор дополнительного питания с технологией ProCool II. И никаких удвоителей.

450x220  15 KB. Big one: 1073x525  60 KB

Еще одна вставка сообщает о знакомой функции LiveDash. Это небольшой OLED экран. На него выводится разная анимация, логотипы, информация мониторинга и даже отображаются этапы прохождения POST-кодов при загрузке. Очень удобный помощник. Здесь он впридачу расположен удобнее, чем на ASUS ROG Maximus XI Formula, и не закрывается видеокартой.

450x223  19 KB. Big one: 1006x499  72 KB

Следующая вставка рассказывает о наличии самых современных интерфейсов связи. Это контроллер сети Ethernet 5G от Aquantia и беспроводной модуль Intel Wi-Fi 6.

реклама

450x303  30 KB. Big one: 1030x693  127 KB

И на десерт осталась основная особенность материнской платы – водоблок CrossChill EK III. Он устанавливается на транзисторные сборки подсистемы питания. Это гибридное устройство, которое можно использовать без СЖО. Однако весь потенциал раскрывается именно с производительной кастомной СЖО, в контур которой будет добавлен этот блок.

450x156  14 KB. Big one: 1320x457  78 KB

Пора открыть упаковку. Интересная картина, которая знакома еще со времен, когда в верхней крышке было окно, через которое можно было видеть саму плату.

450x278  20 KB. Big one: 1000x617  71 KB

реклама

Сейчас такой возможности нет, но сверху все также лежит прозрачная пластиковая крышка. А на внутреннем элементе коробки присутствует забавная надпись: welcome to the republic («Добро пожаловать в республику»).

Под крышкой видно, что плата лежит в черном картонном лотке. Убрав его, мы видим картонный разделитель, образующий отсеки. Там размещается весь комплект поставки устройства.

450x279  17 KB. Big one: 1000x620  61 KB

Среди информационных носителей можно обнаружить следующее:

300x199  12 KB. Big one: 1000x663  84 KB 300x199  13 KB. Big one: 1000x663  89 KB
  • Users Guide (руководство пользователя);
  • Карточка с благодарностью;
  • Купон на продукцию CableMod;
  • Подстаканник;
  • DVD диск с драйверами и программным обеспечением для различных операционных систем;
  • Комплект наклеек.
  • Наклейка на корпус с логотипом ROG.

реклама

Вот такие аксессуары находятся в комплекте.

450x286  26 KB. Big one: 1000x636  92 KB
  • Четыре кабеля SATA 6 Гбит/с;
  • Два кабеля SATA 6 Гбит/с в оплетке;
  • Один кабель для RGB LED ленты;
  • Один кабель для RGB LED адресный;
  • Антенна для беспроводного модуля;
  • Адаптер для подключения кнопок и индикаторов корпуса Q-Connector.

Заглушки на заднюю панель нет, она находится на самой плате. Судя по такому комплекту поставки, эта плата будет не из доступных.

Дизайн и особенности платы

Линейка ASUS Crosshair VIII тесно переплетается с ASUS Maximus XI. Схожий дизайн, функциональность и пара моделей с одинаковыми приставками Hero и Formula.

реклама

При всей схожести странно выглядит солидная разница в цене. Если ценник на ASUS Crosshair VIII Formula начинается с 35 500 рублей, то Maximus XI Formula можно взять за 28 000. Материнская плата ASUS Maximus XI Formula была у меня на обзоре и мне она очень понравилась, несмотря на то, что я считаю Hero более сбалансированной.

450x416  33 KB. Big one: 1000x925  118 KB

Обе платы для разных платформ действительно очень похожи, но путаницы легко избежать, посмотрев на сокет. Сильную схожесть обеспечивает наружная броня – декоративный пластиковый обвес и большая стальная пластина сзади.

Печатная плата черного цвета, поверхность матовая. Плата жесткая, не гнется и очень тяжелая. Все это легко объяснимо тем, что есть водоблок и большая стальная защита с обратной стороны.

450x391  30 KB. Big one: 1000x868  105 KB

реклама

Устройство смотрится сильно, стильно, мощно, премиально. Все сделано ровно и аккуратно, используются приятные материалы. Опять мы видим зеркальные вставки, которые очень легко пачкаются и их нужно постоянно протирать.

Одной из отличительных особенностей является наличие вентилятора, который немного замаскирован за панелью с сеточкой.

450x371  20 KB. Big one: 1000x824  72 KB

Обратная сторона закрыта металлической пластиной. На модификации Impact она была изготовлена из алюминиевого сплава, а здесь она стальная. Понятно, что размеры гораздо больше, а алюминий дороже стали.

300x233  9 KB. Big one: 1000x775  51 KB 300x233  8 KB. Big one: 1000x775  44 KB

реклама

Пластина окрашена в темно-серый цвет. Кроме того, на ней присутствуют надписи Republic Of Gamers и Formula, а также есть логотип ROG, которые выполнены черным. С обратной стороны большую поверхность занимает черная пленка. Она играет роль диэлектрика.

Сама пластина выполняет сразу несколько функций. Она обеспечивает защиту, дополнительную жесткость и отвод тепла. Контакт с элементами осуществляется через терморезинки. После ее демонтажа видно, что на обратной стороне платы присутствуют разнообразные элементы, среди которых основной ШИМ-контроллер питания.

450x379  34 KB. Big one: 1000x843  126 KB

От блока питания материнская плата запитывается через основной и два дополнительных коннектора ATX по схеме 24+8+4.

450x188  19 KB. Big one: 1000x417  70 KB

Восьмиконтактный коннектор обрамлен металлическим кожухом. Это обычный набор разъемов питания для полноразмерной платы такого уровня. Видно, что производитель позаботился о питании как следует. Для сигнализации подключения дополнительных коннекторов питания используются светодиоды.

450x250  20 KB. Big one: 1000x555  68 KB

Для модулей памяти типа DDR4 предусмотрено четыре слота черного цвета с металлическим ключом посередине. С одной стороны используются фиксаторы, с другой – защелки. Чтобы активировать двухканальный режим, нужно установить две планки в слоты через один.

450x213  26 KB. Big one: 1000x474  102 KB

Производителем заявлена поддержка режимов работы DDR4 2133 / 2400 / 2666 / 2800 / 3000 / 3200 (3300 / 3333 / 3400 / 3466 / 3600 / 3733 / 3800 / 4000 / 4200 / 4400 / 4600 / 4800 (разгон)) МГц со штатным напряжением 1.2 В, которое можно увеличивать.

Контроллер памяти в новых процессорах теперь отвязан от шины Infinity Fabric и работает через делители. Оптимальным режимом для памяти является DDR4-3600 МГц при соотношении 1:1 к шине FCLK. Максимальный допустимый объем 128 Гбайт достигается путем установки четырех модулей по 32 Гбайт.

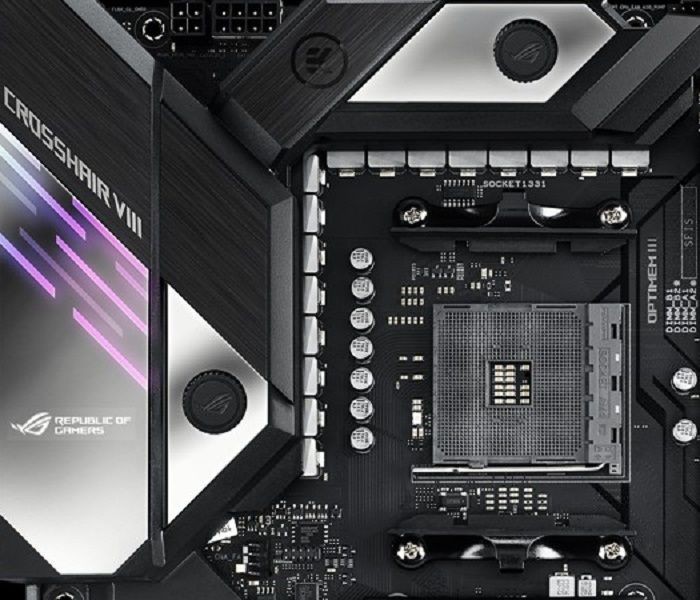

Питание процессора выполнено по схеме 14+2. Восемь каналов сверху и восемь каналов сбоку. Это лучшие показатели у материнской платы для сокета AMD AM4. Удвоителей не видно, контроллер обеспечивает восемь фаз. Скорее всего, они просто распараллелены.

450x290  41 KB. Big one: 1000x644  149 KB

На каждый из шестнадцати каналов приходится по одной супер ферритовой катушке с технологией MicroFine и по одной транзисторной сборке PowIRstage компании International Rectifier, модель IR3555.

450x187  21 KB

Драйверов нет, они интегрированы в сборки, там же еще есть диод Шоттки, а еще элементы управления и синхронизации. Это одни из лучших транзисторных сборок на рынке.

450x360  40 KB

В качестве основного ШИМ-контроллера используется чип DIGI+ VRM EPU ASP1405I, все уже знают, что это перемаркированный контроллер International Rectifier IR35201, который обеспечивает восемь фаз. Он распаян с обратной стороны платы, но в теплообмене со стальной пластиной не участвует.

Материнская плата позиционируется больше как геймерская с широкими возможностями разгона. Исключительно для оверклокеров предлагаются две модификации: Apex и Extreme, но в линейке Crosshair VIII их нет и пока это топовая плата.

Несмотря ни на что, подсистема питания выглядит очень солидно. Подобные компоненты можно встретить только на очень дорогих платах уровня HEDT. Возможно, так и должно быть, поскольку топовый процессор AMD Ryzen 9 3950X обладает шестнадцатью ядрами. Конденсаторы используются как капсульные твердотельные, так и танталовые. Последние распаяны с обратной стороны.

450x299  27 KB. Big one: 1000x664  94 KB

От транзисторных сборок тепло отводит водоблок CrossChill EK III. Похожий используется на материнской плате ASUS Maximus XI Formula. Отличия могут быть в габаритах или элементах крепления. В остальном все аналогично. На самом же деле это устройство более универсальное, и его можно использовать без СЖО.

За счет своих габаритов и массы, этот водоблок отлично отводит тепло в пассивном режиме. Чтобы его демонтировать, нужно снять защитный пластиковый кожух, который закрывает практически всю поверхность материнской платы. Для этого необходимо сначала открутить несколько винтов с обратной стороны и снять там огромную металлическую пластину. Кроме этого надо спереди открутить радиатор для накопителей M.2, уже потом отсоединить все разъемы, и передняя пластиковая защита снимается.

450x339  21 KB. Big one: 1000x753  65 KB

Спереди присутствуют зеркальные панели, которые очень чувствительные к отпечаткам. Есть подписи к кнопкам и портам. Также есть обозначение модели. Все самое интересное спрятано с обратной стороны.

450x342  22 KB. Big one: 1000x760  68 KB

Можно заметить, что пластиковая деталь оборудована металлическими втулками для крепления винтами. Это позволяет осуществлять демонтаж многократно не опасаясь того, что винты будут прокручиваться после первого раза. Еще здесь видно место, где установлен чипсетный вентилятор, а пластиковая деталь сделана таким образом, что получается турбина. Тут же находятся элементы подсветки и обратная сторона OLED экрана.

От всех компонентов отходят три кабеля, которые подключаются к специальным колодкам на материнской плате. Они находятся за разъемами задней панели.

450x400  50 KB. Big one: 1000x889  172 KB

Сверху и сбоку находятся модули подсветки с RGB светодиодами. OLED экран находится прямо над разъемами задней панели, что гораздо удобнее. Здесь его лучше видно, чем посередине, где он закрывается кулером или видеокартой.

После демонтажа пластиковой защиты спереди можно наконец-то добраться до радиатора/водоблока подсистемы питания.

450x409  36 KB. Big one: 1000x909  138 KB

Он крепится с обратной стороны при помощи четырех винтов жестко. Еще он достаточно большой и тяжелый. Детали корпуса изготовлены из алюминиевого сплава и окрашены в черный цвет. Сверху есть декоративные вставки и пластиковые заглушки с логотипом ROG на отверстиях под фитинги 1/4".

300x162  7 KB. Big one: 1000x540  38 KB 300x162  9 KB. Big one: 1000x540  49 KB

Водоблок состоит из двух частей: верхней и нижней. Соединяются они несколькими винтами. Смысла его разбора я не видел, поскольку есть изображение производителя. Там видно, что есть резиновая прокладка, а в нижней части еще есть медная вставка с микроканалами для лучшего теплообмена.

С обратной стороны можно заметить, что контакт осуществляется не только с транзисторными сборками, но и с катушками, а еще с сетевым контроллером. Такая же схема на плате ASUS Maximus XI Formula. В качестве термоинтерфейса используются толстые и очень хрупкие термопрокладки серого цвета. Они буквально рассыпаются, поэтому после демонтажа их лучше заменить или просто не снимать водоблок.

Еще один радиатор находится на чипсете.

450x227  31 KB. Big one: 1000x504  120 KB

К нему прилагается вентилятор, который с чипсетами AMD X570 используется повсеместно. Для этого в верхней защите проделаны маленькие отверстия для доступа воздуха.

300x192  9 KB. Big one: 1000x641  55 KB 300x192  6 KB. Big one: 1000x641  37 KB

Радиатор изготовлен из алюминиевого сплава и окрашен в черный цвет. Габариты его скромные, толщина и ребра небольшие. Однако здесь благодаря вентилятору используется принцип турбины. Крепление осуществляется с обратной стороны при помощи пяти винтов жестко.

В качестве термоинтерфейса применяется розовая термопрокладка толщиной около 1 мм. Здесь она тоже очень хрупкая. Сам вентилятор фирмы Delta, такие часто встречаются в ноутбуках.

450x248  21 KB. Big one: 1259x694  109 KB

Под радиатором находится чипсет AMD X570, который уже изучен вдоль и поперек. На данный момент, это флагманское решение для платформы AMD AM4.

450x450  35 KB. Big one: 1000x1000  133 KB

Да, появилась новая шина PCI-e Gen4, но обязательное использование активного охлаждения перечеркивает это достоинство. К тому же устройств, которые реально ее используют не так уж много. Поэтому для недорогих сборок лучше использовать AMD B450 потому, что устройства на его основе гораздо дешевле, а функционал страдает не так сильно. Поскольку материнская плата у нас топовая, то здесь на возможности жаловаться не приходится. Здесь производитель поступил разумно и представил самую сбалансированную комбинацию.

Для поддержки накопителей типа SATA 3 предусмотрено восемь портов.

450x157  16 KB

Все они обеспечиваются чипсетом. Некоторые производители обеспечивают чипсетом четыре или шесть портов, а оставшийся ресурс направляют на третий слот M.2. В данном случае производитель разумно посчитал, что он не нужен, а более востребованы могут оказаться обычные порты SATA 3. Выше них распаяна колодка портов USB 3.0, которые теперь называются USB 3.1 Gen1 и еще одна USB 3.1 Gen2.

450x263  23 KB. Big one: 1000x584  80 KB

Последняя представлена чипсетом, а вот первая отдельным контроллером ASMedia ASM1074. Он обеспечивает четыре порта, поэтому еще одна колодка находится внизу. Это прямо как дежавю с платой ASUS Maximus XI Formula, настолько все похоже.

300x300  25 KB

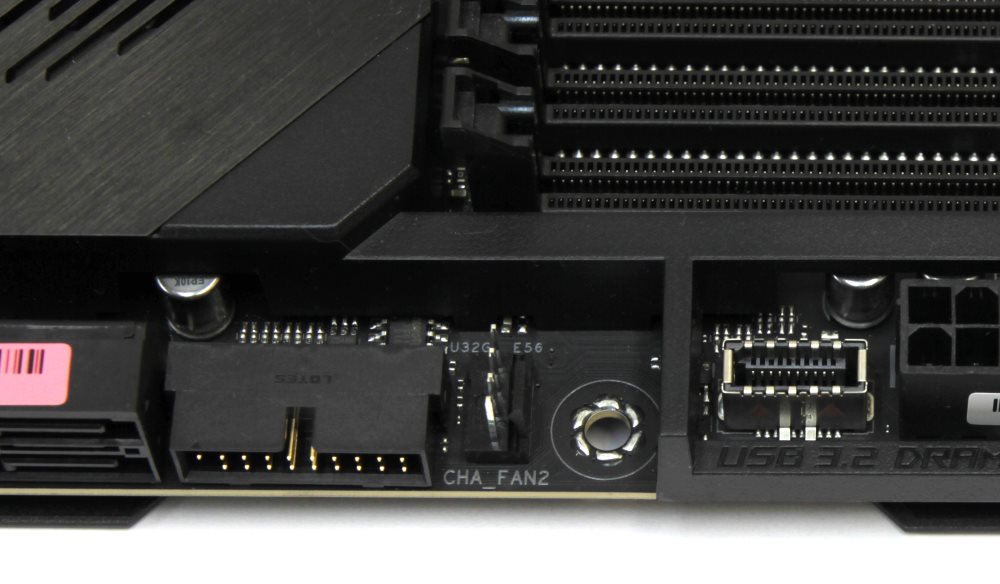

Ниже SATA портов находится коннекторы для подключения вентиляторов, помп СЖО и датчиков температуры воды. Кроме этого есть разъем для подключения внешнего контроллера для вентиляторов и разъем для спикерфона.

450x372  32 KB. Big one: 1000x827  114 KB

В правом нижнем углу находится колодка для подключения кнопок и индикаторов корпуса. Рядом находится вторая колодка портов USB 3.0, а между ними два пина, для подключения термопары. Далее по нижнему краю мы видим батарейку.

450x168  17 KB. Big one: 1000x374  66 KB

Затем следуют две колодки USB 2.0 и разъем NODE. Это фирменный двунаправленный интерфейс, используемый совместно с дополнительными устройствами для плат линейки ROG.

450x211  20 KB. Big one: 1000x469  74 KB

Движемся дальше влево по нижнему краю и находим переключатель режима Slow Mode, два разъема для RGB LED (адресный и обычный), джампер режима LN2, кнопки Safe Boot и Retry, которые выручают при некорректном разгоне, когда система зависает, чтобы не сбрасывать BIOS до заводских установок. Рядом находится разъем для вентиляторов.

В самом конце расположена колодка для подключения передней аудиопанели корпуса. Выше самого нижнего слота расширения есть металлическая пластина, которая закрывает проем в пластиковой защите. Это не что иное, как радиатор накопителей M.2.

450x224  25 KB. Big one: 1000x498  93 KB

Да, сюда можно поставить сразу два накопителя, и они спокойно размещаются. Внутри на пластике есть обозначения разъемов и две таблицы, которые демонстрирует, в каких режимах они работают. Часто устройства выполняются в типоразмере m2280. Два таких накопителя фиксируются одним винтом прямо посередине. Крышка является радиатором и поэтому она изготовлена не из пластика, а из алюминиевого сплава и окрашена в черный цвет. Крепится она двумя винтами, которые проходят через отверстия. Для контакта с накопителями предусмотрены две терморезинки. Изначально на них находится защитная пленка, которую рекомендуется снять.

В левом нижнем углу находится микросхема звукового кодека, которая закрыта крышкой. Звуковая подсистема называется Supreme FX S1220A.

450x230  32 KB. Big one: 1000x511  110 KB

Не трудно догадаться, что ее сердцем является 8-ми канальный кодек Realtek ALC1220. Еще здесь применяется двойной операционный усилитель Texas Instruments RC4580, ЦАП ESS ES9023P и куча специальных музыкальных конденсаторов. И опять все как на ASUS Maximus XI Formula.

450x347  43 KB

Выше по левому краю распаян контроллер ввода/вывода и системного мониторинга Nuvoton NCT6798D.

300x300  24 KB

Двигаемся дальше по левому краю вверх и обнаруживаем микросхему гигабитного сетевого контроллера Intel I211-AT.

300x300  22 KB

Всего на плате два разъема RJ-45 для сетей Ethernet, поэтому где-то неподалеку должен быть еще один чип. За разъемами задней панели можно обнаружить микросхему Aquantia AQC111C. Да-да, на ASUS Maximus XI Formula такой же.

300x300  18 KB

Данный контроллер предназначен для работы с новыми стандартами проводной сети Ethernet 2.5G и 5G. Они появились не так давно и оборудования пока еще очень мало, поэтому насладиться высокой скоростью передачи данных еще нельзя. Неподалеку распаяна микросхема ASMedia ASM1074, которая обеспечивает еще дополнительно четыре порта USB 3.0 на задней панели.

300x300  25 KB

На этой плате мы видим четыре слота расширения. Три PCI-e x16 и один PCI-e x1. Не густо, но на ASUS Maximus XI Formula все аналогично.

450x261  29 KB. Big one: 1000x579  111 KB

Вполне разумно для обычной платы. В данном случае устройство позиционируется как бескомпромиссное для СЖО. Тем более известно, что фулкавер водоблок для видеокарты занимает один слот, а не два, как воздушная система охлаждения.

Исходя из этого, можно ставить видеокарты хоть подряд друг за другом. Однако производитель решил, что достаточно двух видеокарт и еще парочки периферийных устройств. Два верхних слота PCI-e x16 обрамлены стальной рамкой и получают линии непосредственно от процессора. Соответственно они могут работать по формуле х16+х0 или х8+х8, а может х8+х0 поскольку это зависит от модели процессора. Поддерживаются мультиграфические технологии SLI и CrossFire. PCI-e x1 и нижний PCI-e x16 получают линии от чипсета, последний – PCI-e х16 может работать только в режиме х4. Сложно поверить, но все линии PCI-e чипсета куда-то расходятся. То на обеспечение портов M.2, то на какие-нибудь контроллеры.

А еще на плате есть беспроводной модуль шестого поколения Intel Wi-Fi 6 AX-200.

450x370  30 KB

Осталось изучить правый верхний угол, где расположились кнопки Power, Reset и сдвоенный семисегментный индика… Нет. Его здесь нет. На самом деле он и не нужен потому, что он дублировал бы OLED экран, где выводится та же информация, но чуть детальнее, поскольку там отображаются сведения о том, какой компонент в данный момент диагностируется.

450x304  28 KB. Big one: 1000x676  102 KB

Здесь также присутствуют разъемы для подключения RGB LED лент и коннекторы для вентиляторов или помпы. Рядом с кнопками видны светодиоды. Они светятся не одним определенным цветом, а также RGB и относятся к общему составу подсветки материнской платы ASUS AURA Sync. На задней панели находятся следующие интерфейсы.

450x170  17 KB. Big one: 1000x378  61 KB
  • Кнопка ClrCMOS;
  • Кнопка BIOS Flasback
  • Четыре разъема USB 3.0;
  • Восемь разъемов USB 3.1 (один Type-C);
  • Один гигабитный сетевой разъем RJ-45;
  • Один сетевой разъем RJ-45 – 5G;
  • Пять аудиоразъемов типа minijack;
  • Один оптический выход;
  • Два вывода антенн Wi-Fi/Bluetooth.

Видеовыходов на плате нет и понятно почему. Топовые процессоры AMD Ryzen не обладают интегрированным видеоядром, в отличие от Intel Core i9 9900K. Маловероятно, что кто-то будет использовать подобную плату вместе с AMD Ryzen 3 2200G, поэтому не было смысла связываться с видеовыходами. Только дискретная графика, только хардкор.

Технические характеристики

Модель ASUS ROG Crosshair VIII Formula
Поддерживаемые процессоры AMD Ryzen 2-го и 3-го поколений (список совместимых моделей уточняйте на сайте производителя www.asus.com)
Шина процессор-чипсет PCI-e x4 Gen4
Системная логика AMD X570
Оперативная память 4 x 288-pin DDR4 DIMM, двухканальный режим, до 64 Гбайт при частоте 2133 / 2400 / 2666 / 2800 / 3000 / 3200 / 3300 / 3333 / 3400 / 3466 ( 3600 / 3733 / 3800 / 4000 / 4200 / 4400 / 4600 / 4800 (разгон)) МГц
Слоты расширения 3 x - PCI-e x16 Gen4 (x8+х8+x4);
1 x - PCI-e x1 Gen4
Поддержка Multi-GPU SLI, CrossFireX
Поддержка SATA/RAID 8 x SATA 6.0 Гбит/с портов – AMD X570; RAID 0, 1, 5, 0+1, JBOD;
2 x M.2 порта – 2 x PCI-e x4 Gen4 или SATA3 (есть ограничения с использованием SATA портов)
Поддержка M.2 SATA/PCI-e Да/Да
Сеть 1 х Intel I211-AT;
1 х Aquantia AQC111С;
1 х Intel Wi-Fi 6 AX200
Аудио Realtek ALC1220– 8-канальный HD аудиокодек
USB 2.0 4 x USB 2.0 (AMD X570)
USB 3.0 4 + 4 x USB 3.0 (2 х ASMedia ASM1074)
USB 3.1 2 + 2 x USB 3.1 (1 x Type-C) (AMD X570);
4 x USB 3.1 (AMD Ryzen)
Системный мониторинг Nuvoton NCT6798D
Питание материнской платы ATX 24-pin, 8-pin ATX 12V, 4-pin ATX 12V
Разъемы и кнопки задней панели 1 x ClrCMOS Button;
1 x BIOS Flashback Button;
8 x USB 3.1 (1x Type-C);
4 x USB 3.0;
1 x RJ45;
1 x RJ45 (5G LAN);
5 x 3.5 мм Jack;
1 x Optical Audio Out;
2 x Ant. Wi-Fi
Размеры, мм 305 x 244
Форм-фактор ATX.

Возможности BIOS

Графическая оболочка уже длительное время не претерпевает каких-либо изменений. И это хорошо. Один раз сделав красиво и удобно, больше нет необходимости что-то переделывать и улучшать. Только на моделях начального уровня что-то косметически меняется в оформлении, а вот ROG устройства уже давно не трогают.

В то время как на бюджетных моделях при входе в меню настроек открывается режим EZ Mode, здесь сразу попадаешь на вкладку OC Tweaker и приступаешь к разгону. Понятно, что стартовая страница давно уже настраивается, но почему-то переделывать ничего не хочется потому, что удобно.

Конечно же, никуда не делась очень удобная функция, сообщающая о внесенных изменениях прямо перед выходом из BIOS.

Тестовый стенд

Тестирование материнской платы ASUS ROG Crosshair VIII Formula проводилось в составе следующей конфигурации:

  • Процессор: AMD Ryzen 7 3700X (3600 / 4400 МГц база/турбо);
  • Кулер: Noctua NH-D15;
  • Термоинтерфейс: Noctua NT-H1;
  • Материнская плата: ASUS ROG Crosshair VIII Formula, версия BIOS 1001;
  • Память: 2 x 8Гб DDR4 4133, A-Data XPG Spectrix D80 (Samsung B-die);
  • Видеокарта: nVidia GTX1080Ti 11Gb (1481 / 1582 / 11008 МГц (ядро/boost/память));
  • Накопитель SSD M.2: Samsung 970 EVO 250 Гб;
  • Блок питания: AeroCool VX PLUS 700 (700 Вт);

Испытание платы и разгон

Никаких сложностей со сборкой и запуском системы не возникло. Все прошло быстро и просто. После того как система была собрана, я запустил ее и посмотрел на детали материнской платы во время работы, включая OLED экран. Оказывается, реально удобная штука для мониторинга прохождения самотестирования.

После того, как все POST-коды пройдены и операционная система загружена, экран переходит в режим отображения текущей температуры процессора. Значения отображаются достаточно точные, расхождение достигает 1-2 градусов, но это терпимо.

Два накопителя M.2 встают идеально рядом и прижимаются одним винтом. Эта конструкция мне показалась удобной еще на ASUS Maximus XI Formula. Да и подсветка RGB на этой плате работает схожим образом. На мой взгляд, выглядит хорошо.

Затем пришла пора тестов, и тут все оказалось не так радужно. Я сразу же обновил версию BIOS до последней. Никаких сложностей с этой процедурой не возникло.

450x304  47 KB. Big one: 1208x817  282 KB

Да, я сразу разогнал память. Вручную установил FCLK 1900 МГц и частоту памяти на 3800 МГц. Выставил обычные тайминги, установил напряжение на 1.35 В и все. Без всяких танцев с бубном все отлично заработало.

Материнская плата, конечно, не волшебная и чудес делать не умеет, поэтому в тяжелых режимах типа Prime95 частота падает местами до 3825 МГц.

450x370  50 KB. Big one: 1051x863  224 KB

Про разгон процессоров AMD Ryzen все уже всё знают. Они практически не разгоняются. В моем случае все сильно упирается в охлаждение. Воздух здесь бессилен, нужна кастомная система жидкостного охлаждения, чтобы раскрыть как потенциал процессора, так и системной платы.

450x364  49 KB. Big one: 1048x847  213 KB

Если тяжелые режимы не использовать, то процессор спокойно работает на 4.4 ГГц.

450x448  62 KB. Big one: 806x803  176 KB

Производительность и тепловой режим

Тестирование ASUS ROG Crosshair VIII Formula проводилось на открытом стенде при комнатной температуре 22°C в следующих режимах:

  • ASUS ROG Crosshair VIII Formula, AMD Ryzen 7 3700X (3600 / 4400 МГц), память 3800 МГц, тайминги 16-16-64-32-1Т, NVIDIA GeForce GTX 1080 Ti;
  • ASUS ROG Crosshair VIII Formula, AMD Ryzen 7 3700X @ 4200 МГц, память 3800 МГц, тайминги 16-16-64-34-1Т, NVIDIA GeForce GTX 1080 Ti.

Тесты проводились под операционной системой Windows 10 x64 версия 1903, прогонялись по пять раз, потом выбирались средние значения.

По новому регламенту тестов производительности при обзоре материнских плат не предусматривается, но если кому-то интересны результаты, то с ними можно ознакомиться в этом материале, который посвящен материнской плате ASUS ROG Strix X570-E Gaming.

Crystal Disk Mark 6.0.2
М.2

402x368  45 KB

Посмотрим теперь на температуру радиаторов.

Температура водоблока
Простой | Нагрузка, °C


Включите JavaScript, чтобы видеть графики

Температура радиатора чипсета
Простой | Нагрузка, °C


Включите JavaScript, чтобы видеть графики

Огромный радиатор-водоблок очень тяжелый и инертный. Он долго разогревается и соответственно так же долго остывает. Вентилятор на чипсете не доставляет неудобств и не включается, пока температура не достигает 50°C. Вопрос лишь в том, что сам чипсет разогревается до 70°C. Скорость вращения крыльчатки – 3000 об/мин, шум – 34.4 дБ на расстоянии 20 см.

Встроенный звук

Звуковой кодек представлен микросхемой Realtek ALC1220. Прослушивание осуществлялось при помощи головных телефонов Sennheiser HD569 и акустики Creative GigaWorks T20 SeriesII.

Качество звучания никаких нареканий не вызывает. Звук очень чистый даже на максимальных уровнях громкости. А в тесте встроенного звука программой RMAA были получены следующие результаты:

16 бит, 44.1 кГц

450x163  23 KB. Big one: 606x220  38 KB

24 бит, 192 кГц

450x163  18 KB. Big one: 606x220  37 KB

Заключение

ASUS ROG Crosshair VIII Formula – это одна из лучших материнских плат для платформы Socket AM4, которая ориентирована на самые мощные процессоры. У нее отличная подсистема питания, хорошо продуманное охлаждение, продвинутая функциональность и очень полезная функция LiveDash. Да, 36 000 рублей – это большие деньги, но эта материнская плата, на мой взгляд, их стоит.

Работа с системной платой оставляет только положительные чувства. Легкость, простота, удобство и продуманность в мелочах. Первая модель, где без танцев с бубном выставляется нормально FCLK на 1900 МГц и делитель работает 1:1, поэтому память легко гонится до 3800 МГц. Разгон процессора – лотерея, но новинка продвигается как решение под кастомную СЖО: при хорошем охлаждении потенциал разгона увеличивается. Функциональность хороша, но процессоры практически не гонятся.

Кто-то решит, что это модель для геймеров или энтузиастов, но она более универсальна. Я уже встречал людей, которые используют подобные устройства для создания рабочих станций. Стабильная работа и хорошие температурные показатели играют важную роль при длительных больших нагрузках, которые связаны с профессиональной деятельностью, например, кодированием или рендерингом. В крупных компаниях, конечно же, никто не будет заниматься самосбором, но частные лица этим пользуются, а деньги на iMac Pro есть далеко не у всех.

Поэтому ASUS ROG Crosshair VIII Formula может выполнять различные цели, в том числе и профессиональные. Тем более что к этому есть все предпосылки в случае AMD AM4 и топовые модели процессоров Ryzen теснят HEDT платформу Intel LGA 2066.

Как итог – отличная материнская плата, но были бы деньги.

Андрей Понкратов aka wildchaser


Выражаем благодарность:

  • Компании ASUS за предоставленную на тестирование материнскую плату ASUS ROG Crosshair VIII Formula.

Оценитe материал
рейтинг: 3.8 из 5
голосов: 11

Комментарии Правила



Возможно вас заинтересует

Популярные новости

Сейчас обсуждают
