Обзор и тестирование материнской платы ASUS ROG Maximus XI Formula

Оглавление

Вступление

Несмотря на агрессивную политику компании AMD по выпуску новых процессоров с архитектурой ZEN+ и уже маячащими на горизонте ZEN2, другой крупный производитель – Intel, продолжает оставаться расслабленным и меланхоличным, словно ничего не происходит, и никто не наступает ему на пятки. Непонятна и ценовая политика.





Ладно, топовые модели – это отдельная история. За них можно просить баснословные деньги просто потому, что они обеспечивают высочайший уровень производительности. Что касается среднего и бюджетного сегмента, то тут надо действовать осторожнее. И на мой взгляд именно с младшими моделями в компании Intel не так все гладко. Например, AMD Athlon 200GE стоит дешевле Intel Celeron G4900, при том что у первого 2 ядра / 4 потока и встроенная графика Vega 3. Процессору AMD Ryzen 3 – 2200G противостоит в денежном эквиваленте Intel Pentium Gold G5400, а настоящий четырех-ядерник Intel Core i3 8100 оказывается больше чем на 2000 рублей дороже. Чтобы что-то разгонять на платформе Intel нужно быть вообще очень обеспеченным человеком.

Сегодня мы как раз попробуем примерить этот образ и рассмотреть достаточно дорогую материнскую плату из легендарной серии ASUS Republic Of Gamers. Компания ASUS безусловно уделяет внимание всем платформам и всегда выпускает какие-то необычные и интересные устройства с невероятными характеристиками. Эта фирма на практике воплощает свой девиз «В поисках невероятного». Мне сразу на ум приходит целая куча необычных продуктов, которые я даже успел протестировать. Например, видеокарта ASUS MARS (GTX295, GTX760, GTX580), видеокарта ASUS Ares (I, II, III), серии материнских плат: Rampage, Crosshair, Zenith и, конечно же, Maximus. Какие-то из этих устройств были выпущены ограниченным тиражом, да и в целом они стоят особняком над всем меинстримом.

Сейчас вступить в клуб ROG стало значительно проще, появились устройства линейки STRIX, которые ощутимо дешевле и более распространены на рынке. Самая доступная полноразмерная модель материнской платы для платформы Intel LGA1151—v2, ASUS ROG Maximus XI Hero будет стоить дороже, при том, что функционал будет на том же уровне, что и у ASUS ROG STRIX Z390-E Gaming. Есть еще такие модификации как Formula, Extreme, APEX, которые будут еще дороже.

Из всех модификаций сильно выделяется именно Formula. Так исторически сложилось, что эти модели выпускаются с особенными радиаторами на транзисторах системы питания процессора. По сути это водоблок. Значит материнская плата предназначена в первую очередь для любителей кастомных СЖО. Конечно, это вовсе не обязательно и можно сначала обзавестись платой, а уже потом СЖО, можно даже вовсе не покупать «водянку». Устройство более универсальное, как видеокарты серии Poseidon. Сегодня мы рассмотрим ASUS ROG Maximus XI Formula и изучим все ее особенности.

450x371  34 KB. Big one: 948x782  130 KB





30 000 рублей! Еще столько же надо отдать за процессор. Платформа Intel LGA 1151-v2 может оказаться достаточно дорогим удовольствием для покупателя. Даже страшно представить, что Intel Core i9 9900K стоит почти 40 000 рублей, а модификация Extreme дороже, чем Formula, поэтому предел еще далеко.

Упаковка и комплектация

Коробка достаточно большая и красивая. Она изготовлена из плотного картона и поэтому очень крепкая и прочная. Кроме этого она очень тяжелая. Однако, ручки для транспортировки не предусмотрено.

450x347  18 KB. Big one: 1000x771  60 KB

По упаковке можно сделать вывод, что плата достаточно дорогая и предназначена далеко не для всех. Хорошие материалы и исполнение, отличная полиграфия – все указывает на то, что изделие премиального уровня (цена тоже как бы намекает).





450x338  23 KB. Big one: 1000x751  80 KB

Оформление не броское, даже лаконичное. В компании ASUS пришли к этому уже давно, и оформляют упаковки плат серии ROG подобным образом. Принципиально оформление поменялось, начиная с Maximus IX. На моей Maximus X Hero упаковка была очень похожа как по конструкции, так и по внешнему виду. На 8-м поколении все было иначе.

Спереди мы видим темный фон.

450x380  23 KB. Big one: 1000x844  90 KB

Он разделен пополам, но не поровну красной полосой. На левой половине мы видим какой-то абстрактный узор, а правая стилизована под металлическую поверхность. В правом верхнем углу находится логотип серии ROG и надпись Republic Of Gamers. Посередине с выравниванием по левому краю крупными переливающимися всеми цветами символами указано наименование модели. Ниже сообщается, что эта материнская плата для геймеров.





В левом нижнем углу находится логотип компании ASUS. Справа по нижнему краю находится несколько значков. Первые три от компании Intel: чипсет Z390, поддержка процессоров Core, технология Optane memory. Далее следуют nVidia SLI и AMD CrossFire. Затем ASUS AURA Sync и EKWB. Последний является логотипом компании EKWB, которая занимается системами жидкостного охлаждения. Причем эта фирма предлагает, как готовые наборы, так и большое количество разнообразных компонент.

Переворачиваем коробку.

450x380  38 KB. Big one: 1000x844  145 KB

В самом верху мы снова видим надпись большими блестящими радужными буквами ROG MAXIMUS FORMULA. Слева находится значок серии ROG. Производитель сообщает, что это плата для геймеров, но я думаю, что у нее немного другая аудитория.

Ниже расположены четыре вставки с описанием используемых технических решений. Первое – радиатор для накопителей M.2. Этим сейчас сложно удивить и даже на бюджетных моделях встречается что-то подобное. А как вам OLED экран на 2”? Он называется LiveDash. Очень интересная идея поскольку на экран выводится разная анимация, логотипы, информация мониторинга и даже отображаются этапы прохождения POST кодов при загрузке.







450x178  15 KB. Big one: 1193x472  72 KB

Далее идет упоминание об использовании специального сетевого адаптера, который ориентирован на новые стандарты передачи данных – 2,5G и 5G. Речь конечно же не о беспроводных сотовых сетях, а об Ethernet.

450x216  24 KB. Big one: 1227x590  134 KB

На этой плате интегрирован сетевой адаптер 5G от компании Aquantia. Конечно же он поддерживает и более ранние стандарты, и самые последние технологии. Далее идет вставка с главной особенностью платы – водоблоком CrossChill EK III.

450x139  14 KB. Big one: 1217x376  73 KB



Его можно использовать как обычный радиатор, но наибольшую эффективность он показывает при включении его в контур СЖО. Производитель заявляет, что температура на транзисторах в таком случае может упасть до 35С, но он не уточняет в каком режиме. На изображении хорошо видно, что это массивное и очень сложное устройство, которое состоит из множества элементов. Для лучшей эффективности внутри используется медь в качестве теплообменника. Из нее состоят пластины каналов и основной сердечник.

Ниже находится двойная фотография платы. Один ракурс демонстрирует разъемы задней панели, а второй полностью плату спереди. По краям от фотографий находится очень подробная спецификация устройства. Ниже есть упоминание о 20% скидке на продукцию компании CableMod, но насколько я понял для России это не актуально. Что ж, заглянем внутрь. Для этого надо просто приподнять верхнюю крышку.

450x279  20 KB. Big one: 1000x621  74 KB

Интересная картина, которая знакома еще со времен, когда в верхней крышке было окно, через которое можно было видеть саму плату. Сейчас такой возможности нет, но сверху все также лежит прозрачная пластиковая крышка. А на внутреннем элементе коробки присутствует забавная надпись: «welcome to the republic» («добро пожаловать в республику»).

Снимаем крышку и видим, что плата лежит в специальном картонном лотке.



450x272  20 KB. Big one: 1000x604  75 KB

Он вынимается вместе с ней и открывается доступ к нижнему отсеку. Сначала мы тут видим купон и наклейки.

450x201  17 KB. Big one: 1000x446  61 KB

Под ними находятся картонные разделители, скрывающие комплект поставки, разместившийся на самом дне упаковки.

450x200  15 KB. Big one: 1000x444  53 KB



Среди информационных носителей можно обнаружить следующее:

300x191  11 KB. Big one: 1000x637  73 KB 300x191  14 KB. Big one: 1000x637  94 KB
  • User Guide (руководство пользователя);
  • Благодарственная карточка с упоминанием Armoury Crate;
  • Подставка под кружку;
  • Набор наклеек;
  • Купон на скидку CableMod;
  • Листовка с информацией по использованию M.2 накопителей;
  • DVD диск с драйверами и программным обеспечением для различных операционных систем.

Вот такие аксессуары находятся в комплекте поставки.

300x164  11 KB. Big one: 1000x548  78 KB 300x164  9 KB. Big one: 1000x548  48 KB
  • Антенна для беспроводного модуля;
  • Два кабеля SATA 6 Гбит/с в черной оплетке;
  • Четыре кабеля SATA 6 Гбит/с;
  • Комплект винтов и втулок M.2;
  • Мостик HB SLI;
  • Набор Q-Connector;
  • Два удлинителя для светодиодных лент (адресной и простой);
  • Переходник с USB 3.0 на USB 2.0.

Комплект неплохой, а что касается заглушки задней панели, то она находится на самой плате. Это уже давняя практика компании ASUS.



Дизайн и особенности платы

Материнская плата достаточно тяжелая. Чтобы оценить это, достаточно положить ее на весы. Вместе с картонным лотком она весит 2.014 кг. Это самая тяжелая плата, которую мне доводилось держать в руках.

Внешне ASUS ROG Maximus XI Formula напоминает вообще что-то космическое и совсем не похожее на материнскую плату.

450x373  26 KB. Big one: 1000x828  94 KB

Это устройство формата АТХ. Ее габариты не отличаются от классических и составляют 305 х 244 мм. Зато внешний вид поражает. Большая часть поверхности платы закрыта. Причем как спереди, так и сзади.



450x358  19 KB. Big one: 1000x795  72 KB

Внешний вид устройств линейки Maximus Formula менялся от поколения к поколению. Но вот именно такая компоновка и защита появилась в VI-м поколении, в 2013-м году.

450x216  17 KB. Big one: 1500x719  125 KB

Водоблок появился раньше, но в таком формате CrossChill под фитинги 1/4” и с броней со всех сторон именно в этой генерации. Я являлся обладателем первой платы Maximus Formula и помню, что даже на ней был внешний маленький экранчик с функцией мониторинга, который назывался LCD Poster.

450x413  28 KB



Была еще версия Maximus Formula Special Edition, где на северном мосту Intel X38 вместо обычного радиатора был водоблок. Как видите, все традиции компания ASUS сохранила до сих пор.

450x353  41 KB

Понятно, что с каждым витком эволюции что-то менялось, что-то добавлялось, что-то убиралось, но сама идея, концепция остались теми же.

Что еще может броситься сразу в глаза при первом взгляде на новую модель? Если сравнивать с предыдущей, то заметно уменьшение функционала, а именно слотов расширения.

450x279  27 KB. Big one: 1218x754  154 KB

Почти что в два раза меньше. И в принципе остался лишь один слот PCI-e x1. С чем это связано? Скорее всего, инженеры использовали какую-то статистику использования карт расширения и поняли, что на системах такого уровня используют не так много карт расширения. Это может быть одна-две видеокарты и высокопроизводительный SSD накопитель. Да и смысла, видимо, нет лепить эти слоты PCI-e x1, которые перекрываются системой охлаждения видеокарт.

С обратной стороны мы снова можем видеть металлическую броню.

450x349  30 KB. Big one: 941x729  108 KB

В ней заметны вырезы в местах крепления платы к корпусу, а также окошко в районе установки процессорной системы охлаждения. Скорее всего, это будет водоблок потому, что в первую очередь плата ориентирована на использование СЖО.

Задняя металлическая пластина тяжелая и похоже, что она действительно изготовлена из стали.

450x374  15 KB. Big one: 1000x832  52 KB

Крепление ее осуществляется при помощи восьми винтов здесь же с обратной стороны. Пластина окрашена в темно-серый цвет. Качество покрытия очень хорошее, поцарапать во время эксплуатации не получилось.

450x374  14 KB. Big one: 1000x832  50 KB

С обратной стороны мы видим, что большая ее часть оклеена пленкой и лишь места креплений не заизолированы, и то потому, что они напрямую с платой не контактируют.

На мой взгляд, это сделано для обеспечения защиты от замыкания. Жидкость может разлиться, понятно, что скорее всего она будет диэлектрическая, но все равно нет смысла рисковать. Еще одна важная особенность: две термопрокладки в местах контакта с микросхемами подсистемы питания процессора. Они достаточно толстые для того, чтобы компенсировать расстояние, даже несмотря на то, что в тех местах пластина специально выгнута в сторону микросхем.

Раз уж мы демонтировали заднюю пластину, то давайте посмотрим на плату без нее.

450x383  34 KB. Big one: 1000x850  136 KB

Ну вот мы видим такие прозрачные колечки около некоторых отверстий. Именно с ними осуществляет прямой контакт задняя металлическая пластина. Микросхем тут очень немного. Похоже, что основная их часть находится спереди под верхней «броней». Терморезинки текут и похоже они больше предназначены для рассеивания через металлическую пластину тепла от самой печатной платы, нежели от резисторов или конденсаторов с обратной стороны.

Питание на материнскую плату подается через основной и дополнительный коннекторы ATX по схеме 24+8+4.

300x179  12 KB. Big one: 800x477  60 KB 300x179  8 KB. Big one: 800x477  37 KB

Понятно, что такое количество разъемов питания на плате находится не просто так. Скорее всего дело в усилении питания топовых моделей процессоров и для их лучшего разгона. Не следует забывать, что плата ориентируется на совместную работу с высокопроизводительной кастомной СЖО, поэтому изделие явно ориентировано на постоянный разгон. Для этих целей дополнительное питание не будет лишним, а будет способствовать достижению высших частот и лучшей стабильности.

Для модулей памяти типа DDR4 предусмотрено четыре слота черного цвета. Чтобы активировать двухканальный режим нужно установить две планки через слот друг от друга. Вместо какого-либо обрамления мы можем заметить металлическую скобку в месте ключа модуля. Возможно, таким образом осуществляется усиление. С одной стороны слота стоят фиксаторы, а с другой классические защелки. Раньше такое действительно встречалось только на дорогих моделях плат, а сейчас абсолютно повсеместно.

450x206  24 KB. Big one: 1000x457  96 KB

Заполнять рекомендуется, начиная от правого края платы или дальше от сокета. Производителем заявлена поддержка режимов работы DDR4 2133 / 2400 / 2666 (2800 / 3000 / 3200 / 3300 / 3333 / 3400 / 3466 / 3600 / 3733 / 3800 / 4000 / 4200 / 4300 / 4400 + (разгон)) МГц со штатным напряжением 1.2 В, которое разумеется можно увеличивать. В BIOS материнской платы частоту памяти можно устанавливать вплоть до 8000 МГц, но судя по всему до этого числа еще пока далековато.

Согласно спецификации, максимальный допустимый объем составляет 64 Гб и достигается путем установки четырех модулей по 16 Гб. Однако еще в феврале 2019-го года появился BIOS, позволяющий использовать модули по 32 Гб. Также не следует забывать, что контроллер памяти уже давно в процессоре и по большей части он отвечает за работу памяти.

Питание процессора выполнено по 10-ти фазной схеме или 8+2, кому как удобно. 4 фаз сверху, 6 фаз сбоку, но я бы не стал заострять на этом внимание поскольку здесь один водоблок на всю систему. Не мало ли фаз для разгона? Вот там у конкурентов и на более дешевых моделях по 12-14, а тут всего 10.

450x299  43 KB. Big one: 1000x664  164 KB

Начнем с того, что «там у других» как правило часть из них просто удвоена. Можно было удвоить здесь? Думаю, что, тут тоже удвоено, но надеюсь инженеры компании учли это обстоятельство. Тем не менее, на модификации Maximus XI Extreme на две фазы больше.

Помимо количества, нужно еще разобраться, как все это реализовано. Здесь мы видим, что на каждый из 10-ти каналов питания приходится по одной транзисторной сборке Vishay Siliconix SiC639 – 50А VRPower Integrated Power Stage. Это уже четвертое поколение транзисторных сборок этого производителя.

450x204  24 KB. Big one: 1000x453  92 KB

Понятно, что компания ASUS не стоит на месте, а постоянно внедряет самые новые и лучшие компоненты, тем более там, где можно не экономить. Понятно, что там уже есть и драйверы, и диод Шоттки, и расширенные функции мониторинга, и улучшенный теплопакет.

В качестве основного ШИМ-контроллера используется микросхема DIGI+ VRM ASP1400CTB.

450x450  61 KB

Такая же микросхема была замечена на плате ASUS TUF H370-PRO Gaming. А вот там 4+2 фазы питания и скорее всего контроллер именно такое количество поддерживает. Отсюда можно сделать вывод, что большее число получается путем удвоения некоторых фаз.

Остальные компоненты подсистемы питания на высоте. Это супер ферритовые катушки индуктивности с технологией MicroFine, а еще 10К металлические черные конденсаторы. Такое сочетание часто встречается на самых топовых устройствах серии ROG.

450x267  22 KB. Big one: 1000x593  77 KB

По заявлению производителя эти катушки греются меньше, чем обычные, а конденсаторы способны напротив выдерживать большую температуру, нежели стандартные. Не стоит забывать, что здесь для охлаждения подсистемы питания используется фирменный водоблок.

На самом же деле это устройство более универсальное и разумеется его можно использовать без СЖО. За счет своих габаритов и веса этот водоблок отлично отводит тепло в пассивном режиме. Чтобы его демонтировать, нужно снять защитный пластиковый кожух, который закрывает практически всю поверхность материнской платы.

Для этого необходимо сначала открутить несколько винтов с обратной стороны и снять там огромную металлическую пластину. Кроме того, надо спереди открутить радиатор для накопителей M.2, уже потом отсоединить все разъемы, и передняя пластиковая защита снимается.

450x371  23 KB. Big one: 1000x825  75 KB

Спереди присутствуют зеркальные панели, которые очень чувствительные к отпечаткам. Есть подписи к кнопкам и портам. Также есть обозначение модели. Все самое интересное спрятано с обратной стороны.

450x388  26 KB. Big one: 1000x862  86 KB

Можно заметить, что пластиковая деталь оборудована металлическими втулками для крепления винтами. Это позволяет осуществлять демонтаж многократно не опасаять того, что саморезы будут прокручиваться после первого раза. А еще именно тут находятся элементы подсветки и обратная сторона OLED экрана.

От всех компонентов получается три кабеля, которые подключаются к специальным колодкам на материнской плате. Они находятся за разъемами задней панели.

450x347  40 KB. Big one: 1000x771  139 KB

Сверху и сбоку находятся модули подсветки с RGB светодиодами. По середине находится OLED экран.

450x286  25 KB. Big one: 1000x636  88 KB

После демонтажа пластиковой защиты спереди, можно, наконец, добраться до радиатора/водоблока подсистемы питания.

450x276  29 KB. Big one: 1000x613  108 KB

Он крепится с обратной стороны при помощи четырех винтов жестко. Еще он достаточно большой и тяжелый. Детали корпуса изготовлены из алюминиевого сплава и окрашены в черный цвет. Сверху есть декоративные вставки и пластиковые заглушки с логотипом ROG на отверстиях под фитинги ?”.

300x152  8 KB. Big one: 1000x507  48 KB 300x152  8 KB. Big one: 1000x507  52 KB

Водоблок состоит из двух частей: верхней и нижней. Соединяются они несколькими винтами. Смысла его разбора я не видел, поскольку есть изображение производителя. Там видно, что есть резиновая прокладка, а в нижней части еще есть медная вставка с микроканалами для лучшего теплообмена.

С обратной стороны можно заметить, что контакт осуществляется не только с транзисторными сборками, но и с катушками. В качестве термоинтерфейса используются толстые и очень хрупкие термопрокладки серого цвета. Они буквально рассыпаются, поэтому после демонтажа их лучше заменить или просто не снимать водоблок.

Еще один радиатор находится на чипсете. Участь его тяжела, поскольку он спрятан под передней защитой, на которой еще находится модуль RGB LED подсветки прямо над ним.

300x258  8 KB. Big one: 1000x860  53 KB 300x258  8 KB. Big one: 1000x860  50 KB

Он также изготовлен из алюминиевого сплава и окрашен в черный цвет. Габариты его скромные и толщина небольшая. Крепление осуществляется с обратной стороны при помощи двух винтов жестко.

В качестве термоинтерфейса применяется такая же термопрокладка как и на водоблоке. Здесь она тоже очень хрупкая. Для защиты от перекосов предусмотрена небольшая рамка и два кубика из мягкого пористого материала, которые приклеены по двум углам.

Под радиатором находится чипсет Intel Z390, который уже изучен вдоль и поперек.

450x432  29 KB. Big one: 1000x960  103 KB

Intel уже давно топчется на месте и каких-то серьезных отличий от Z370 мы не увидели. Та же самая шина DMI 3.0, через которую идет 24 линии PCI-e Gen3. Добавили поддержку USB 3.1, который теперь называется USB 3.1 Gen2. Прикрутили поддержку Wi-Fi/Bluetooth, однако это вовсе не означает, что воткнул антенну и пользуешься. Разумеется, нужно будет устанавливать дополнительное устройство для работы.

Для поддержки накопителей типа SATA 3 предусмотрено шесть портов.

450x166  15 KB. Big one: 1000x369  56 KB

Все они обеспечиваются чипсетом. В данном случае производитель не стал увеличивать функционал, посчитав, что этого будет достаточно. Выше портов SATA распаяна колодка портов USB 3.0, которые теперь называются USB 3.1 Gen1 и еще одна USB 3.1 Gen2.

450x285  26 KB. Big one: 1000x633  96 KB

Последняя представлена чипсетом, а вот первая отдельным контроллером ASMedia ASM1074. Он обеспечивает четыре порта, поэтому еще одна колодка находится внизу.

300x300  26 KB

Ниже SATA портов находится коннекторы для подключения вентиляторов, помп СЖО и датчиков температуры воды. Кроме этого есть разъем для подключения внешнего контроллера для вентиляторов и разъем для спикерфона.

450x299  25 KB. Big one: 1000x665  93 KB

В правом нижнем углу находится колодка для подключения кнопок и индикаторов корпуса. Рядом находится вторая колодка портов USB 3.0, а между ними два пина, для подключения термопары. Далее по нижнему краю мы видим батарейку и переключатель функции MemOK!

450x213  23 KB. Big one: 1000x473  88 KB

Затем следуют две колодки USB 2.0 и разъем NODE. Это фирменный двунаправленный интерфейс, используемый совместно с дополнительными устройствами для плат линейки ROG.

450x183  19 KB. Big one: 1000x406  75 KB

Движемся дальше влево по нижнему краю и находим два 4-pin коннектора для вентиляторов или помпы, а еще кнопку Retry. Она выручает при некорректном разгоне, когда система зависает, чтобы не сбрасывать BIOS до заводских установок.

Рядом находятся два разъема для RGB LED ламп. Один непосредственно для питания, а другой для управления. В самом конце расположена колодка для подключения передней аудиопанели корпуса. Выше самого нижнего слота расширения есть металлическая пластина, которая закрывает проем в пластиковой защите. Это не что иное, как радиатор накопителей M.2.

450x162  18 KB. Big one: 1000x361  69 KB

Да, сюда можно поставить сразу два накопителя, и они спокойно размещаются. Внутри на пластике есть обозначения разъемов и две таблицы, которые демонстрирует в каких режимах они работают. Часто устройства выполняются в типоразмере m2280. Два таких накопителя фиксируются одним винтом прямо посередине.

450x365  36 KB. Big one: 1000x810  128 KB

Крышка является радиатором и поэтому она изготовлена не из пластика, а из алюминиевого сплава и окрашена в черный цвет.

450x212  24 KB. Big one: 1000x470  94 KB

Крепится она двумя винтами, которые проходят через отверстия.

450x428  40 KB. Big one: 1000x950  160 KB

Для контакта с накопителями предусмотрены две терморезинки. Изначально на них находится защитная пленка, которую рекомендуется снять. В левом нижнем углу находится микросхема звукового кодека, которая закрыта крышкой. Звуковая подсистема называется Supreme FX S1220A.

450x262  34 KB. Big one: 1000x582  125 KB

Не трудно догадаться, что ее сердцем является 8-ми канальный кодек Realtek ALC1220. Еще здесь применяется двойной операционный усилитель Texas Instruments RC4580, ЦАП ESS ES9023P и куча специальных музыкальных конденсаторов.

450x246  35 KB. Big one: 1000x547  125 KB

Выше по левому краю распаян контроллер ввода/вывода и системного мониторинга Nuvoton NCT6798D.

300x300  25 KB

Двигаемся дальше по левому краю вверх и обнаруживаем микросхему гигабитного сетевого контроллера Intel I219-V.

450x413  42 KB

Всего на плате два разъема RJ-45 для сетей Ethernet, поэтому где-то неподалеку должен быть еще один чип. За разъемами задней панели можно обнаружить микросхему Aquantia AQC111C.

300x300  19 KB

Данный контроллер предназначен для работы с новыми стандартами проводной сети Ethernet 2.5G и 5G. Они появились не так давно и оборудования пока еще очень мало, поэтому насладиться высокой скоростью передачи данных еще нельзя. Неподалеку распаяна микросхема ASMedia ASM1042A, которая обеспечивает еще дополнительно два порта USB 3.0 на задней панели.

450x421  47 KB

На этой плате мы видим четыре слота расширения. Три PCI-e x16 и один PCI-e x1. Не густо, но производитель уверен, что этого будет достаточно.

450x323  46 KB. Big one: 1000x717  177 KB

Вполне разумно для обычной платы. В данном случае устройство позиционируется как бескомпромиссное для СЖО. Тем более известно, что фулкавер водоблок для видеокарты занимает один слот, а не два, как воздушная система охлаждения. Исходя из этого, можно ставить видеокарты хоть в подряд друг за другом. Однако производитель решил, что достаточно двух видеокарт и еще парочки периферийных устройств.

Два верхних слота PCI-e x16 обрамлены стальной рамкой и получают линии непосредственно от процессора. Соответственно они могут работать по формуле х16+х0 или х8+х8. Поддерживаются мультиграфические технологии SLI и CrossFire. Верхний и нижний слоты получают линии от чипсета, последний – PCI-e х16 может работать только в режиме х4. Сложно поверить, но все линии PCI-e чипсета куда-то расходятся. То на обеспечение портов M.2, то на какие-нибудь контроллеры.

А еще на плате есть беспроводной модуль, который использует встроенную в чипсет технологию Intel CNVi. В данном случае используется адаптер на базе Intel Wireless-AC 9560. Из-за того, что на задней панели уже стоит заглушка, вынуть адаптер непросто.

450x396  38 KB. Big one: 1000x879  153 KB

Осталось изучить правый верхний угол, где расположились кнопки Power, Reset и сдвоенный семисегментный индикатор POST кодов загрузки и инициализации.

450x276  19 KB. Big one: 1000x614  71 KB

На самом деле он дублирует OLED экран, где выводится та же информация, но чуть детальнее, поскольку там отображаются сведения о том, какой компонент в данный момент диагностируется.

450x331  38 KB. Big one: 1000x736  139 KB

Здесь также присутствует разъем для подключения RGB LED лент и коннектор для вентилятора или помпы. Рядом с кнопками видны светодиоды. Они светятся не одним определенным цветом, а также RGB и относятся к общему составу подсветки материнской платы ASUS AURA Sync. На задней панели находятся следующие интерфейсы.

450x181  18 KB. Big one: 1000x403  61 KB
  • Кнопка ClrCMOS;
  • Кнопка BIOS Flasback
  • Шесть разъемов USB 3.0;
  • Четыре разъема USB 3.1 (один Type-C);
  • Один видеовыход HDMI 2.0;
  • Один гигабитный сетевой разъем RJ-45;
  • Один сетевой разъем RJ-45 – 5G;
  • Пять аудиоразъемов типа minijack;
  • Один оптический выход;
  • Два вывода антенн Wi-Fi/Bluetooth.

Технические характеристики ASUS ROG Maximus XI Formula

Поддерживаемые процессорыIntel Core 8-го и 9-го поколения Coffee Lake для разъема LGA 1151 v2 (полный список поддерживаемых моделей можно изучить на сайте производителя)
Системная шина, частотаDMI 3.0, 8 GT/s
Системная логикаIntel Z390
Поддерживаемая оперативная память4 x 288-pin DDR4 DIMM, двухканальный режим,
до 64 Гбайт при частоте 2133 (2400 / 2666 / 2800 / 3000 / 3200 / 3300 / 3333 / 3400 / 3466 3600 / 3733 / 3800 / 4000 / 4200 / 4400 (разгон)) МГц
Слоты расширения3x - PCI-e x16 Gen3 (x8+x8+x4);
1x - PCI-e x1 Gen3
Поддержка Multi-GPUSLI, 3-Way CrossFireX
Поддержка SATA/RAID6 x SATA 6.0 Гбит/с портов – Intel Z390; RAID 0, 1, 5, 0+1, JBOD;
2 x M.2 порта – 2x PCI-e x4 Gen3 или SATA 6 Гбит/с (есть ограничения с использованием SATA портов, подробнее на странице модели)
Поддержка M.2 SATA/PCI-eДа/Да
Сеть1 х Intel I219-V;
1 х Aquantia AQC111C - 5G
Аудио Realtek ALC1220– 8-канальный HD аудиокодек
USB 2.04 x USB 2.0 (Intel Z390)
USB 3.04 x USB 3.0 (Intel Z390);
2 x USB 3.0 (ASMedia ASM1042);
4 x USB 3.0 (ASMedia ASM1074)
USB 3.14 + 2 x USB 3.1 (Intel Z390)
Системный мониторингNuvoton NCT6798D
Питание материнской платыATX 24-pin, 8-pin ATX 12V, 4-pin ATX 12V
Разъемы и кнопки задней панели1 x ClrCMOS Button;
1 x BIOS Flashback Button;
4 x USB 3.1 (1x Type-C);
6 x USB 3.0;
2 x RJ45;
1 x HDMI 2.0;
5 x 3.5 мм Jack;
1 x Optical Audio Out;
2 x Ant. Wi-Fi
Фирменные технологии
  • 5-way Optimization tuning key perfectly consolidates;
  • TPU Insight;
  • EPU Guidance;
  • Turbo app;
  • 2” LiveDash;
  • Aura Lighting Control;
  • Aura RGB Strip Headers;
  • Aura Lighting Effects Synchronization with compatible ASUS ROG devices;
  • Aura Addressable Strip Header(s);
  • USB BIOS Flashback;
  • MemOK! II;
  • AI Suite 3;
  • Ai Charger;
  • Armoury Crate;
  • Pre-mounted I/O Shield;
  • ASUS NODE: hardware control interface;
  • OptiMem II;
  • ASUS EZ Flash 3;
  • BUPDATER;
  • BIOS Flashback Button;
  • Clear CMOS Button;
  • Reset Button;
  • ASUS Q-Design;
  • ASUS Q-Code;
  • ASUS Q-LED (CPU, VGA, Boot Device LED);
  • ASUS Q-DIMM;
  • ASUS Q-Connector
Размеры, мм305 x 244
Форм-факторATX.

Возможности BIOS

Графическая оболочка уже длительное время не претерпевает каких-либо изменений. И это хорошо. Один раз сделав красиво и удобно, больше нет необходимости что-то переделывать и улучшать/

Только на моделях начального уровня что-то косметически меняется в оформлении, а вот ROG устройства уже давно не трогают. В то время как на бюджетных моделях при входе в меню настроек открывается режим EZ Mode, то здесь сразу попадаешь на вкладку OC Tweaker и приступаешь к разгону. Понятно, что стартовая страница давно уже настраивается, но почему-то переделывать ничего не хочется потому, что удобно.

Конечно же, есть специальные предустановки для разгона процессора и памяти. Насколько я понял, они ориентированы на использование водяного охлаждения потому, что напряжения повышаются значительно.

Кстати, я не нашел нигде упоминания о режимах LN2 или SLOW. Мне подсказали, что для этого есть такие модели как APEX и Extreme. При этом мне показалось, что APEX больше готов к азоту, чем большой и громоздкий Extreme. Конечно же, никуда не делась очень удобная функция, сообщающая о внесенных изменениях прямо перед выходом из BIOS.

Тестовый стенд

Тестирование материнской платы ASUS ROG Maximus XI Formula проводилось в составе следующей конфигурации:

  • Процессор: Intel Core i7-8700K (3700 / 4700 МГц база/турбо);
  • Кулер: Noctua NH-D14;
  • Термоинтерфейс: Noctua NT-H1;
  • Материнская плата: ASUS ROG Maximus XI Formula, версия BIOS 0903;
  • Память: 2 x 8 Гбайт DDR4 4133, A-DATA XPG Spectrix D80 (Samsung B-die);
  • Видеокарта: NVIDIA GeForce GTX 1080 Ti 11Gb (1481 / 1582 / 11008 МГц (ядро/boost/память));
  • Накопитель SSD M.2: Samsung 970 Evo 250 Гбайт;
  • Блок питания: Seasonic SS-1000XP, 1000 Ватт.

Испытание платы и разгон

Материнская плата ASUS смотрится очень красиво, интересно и необычно. Это касается не только первого взгляда, ее последующего детального изучения, но и работы. Понятно, что сейчас даже бюджетные модели светятся всеми цветами радуги, поэтому в этом плане удивить не получится, хотя как посмотреть.

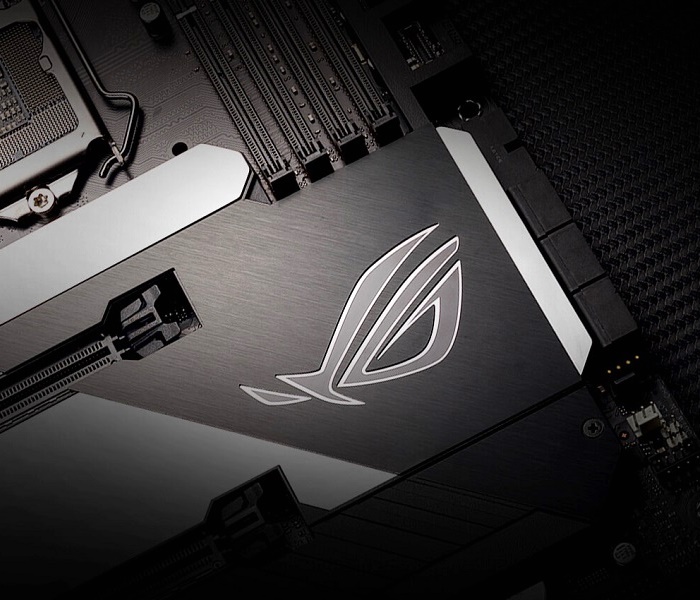

Лично мне, как правило, не нравится слишком яркая подсветка на самой печатной плате, поскольку из-за нее в темноте плохо просматривается сама модель, поэтому ее необходимо чем-то дополнительно подсвечивать спереди. Здесь подсветка не такая яркая и навязчивая, но я больше склоняюсь к тому, чтобы производители позволяли как-то менять яркость прямо на самом устройстве или в BIOS, но без установки дополнительного ПО.

Видно, что подсветка есть, но она бледная и к тому же просвечивает только узоры, логотипы и надписи. Мне такой вариант понравился, а кому-то это покажется слабовато, но это все дело вкуса.

Большего внимания заслуживает экранчик 2”, который расположен прямо посередине платы. Он выполняет сразу несколько функций. Для начала он улучшает внешний вид. На экране может светиться логотип или какая-то надпись. Есть анимация. Кроме того, есть большое поле для кастомизации, поскольку можно загружать свои картинки или текст.

Дополнительно он выполняет роль индикатора при загрузке, дублируя семисегментный индикатор POST-кодов в правом верхнем углу. Здесь информации побольше, и наглядно отображается, какой компонент в данный момент диагностируется. И еще экран выполняет функции мониторинга, отображая температуру.

Все функции легко и просто настраиваются через специальный софт. Не менее просто осуществляется настройка подсветки ASUS Aura Sync.

С работой подсветки разобрались, а теперь посмотрим на работу самой модели. У меня не оказалось под руками кастомной СЖО, но на самом деле и так понятно, что она окажется эффективнее воздушного охлаждения, причем существенно, особенно летом. Процессор лучше использовать скальпированный или с припоем и, конечно же, с индексом «K».

С хорошим водоблоком и производительной СЖО можно рассчитывать получить 5.2 ГГц по всем ядрам и 5.0 ГГц в режиме AVX. У меня на воздухе получается все ровно на 200 МГц меньше. Водоблок на подсистеме питания процессора адаптирован под работу в пассивном воздушном режиме. Поскольку он большой и тяжелый, то система получается очень инертной и прогреть его сложно.

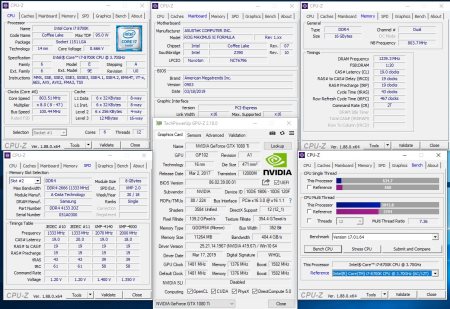

Собрав систему, запустим ее сначала в штатном режиме.

450x309  46 KB. Big one: 1209x829  286 KB

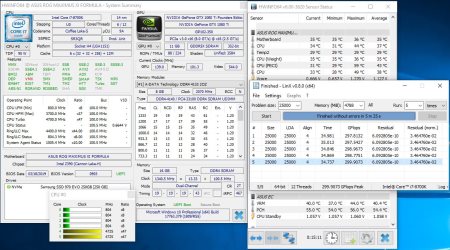

Как видно, температуры процессора и его подсистемы питания даже в нагрузке очень низкие. Это свидетельствует о том, что запас для разгона есть и существенный.

450x250  36 KB. Big one: 1165x648  207 KB

Дальше я проводил тестирование с разогнанной оперативной памятью, чтобы оценить уровень возросшей производительности и есть ли он вообще.

450x448  60 KB. Big one: 810x806  177 KB

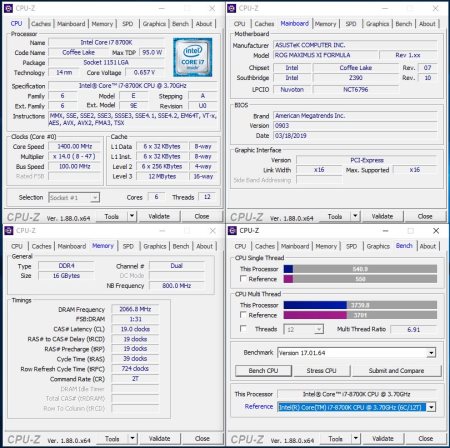

А затем уже разогнал процессор. Разгон осуществляется очень просто. Для начала в меню BIOS есть несколько предустановок для упрощения разгона.

Они очень полезны, поскольку наглядно демонстрируют, что и где надо изменить из параметров, чтобы добиться результата. Иными словами, плата позволяет обучиться разгону компонентов. При этом после применения предустановки ничего не мешает осуществлять корректировку в ручном режиме, изменяя параметры.

У меня не возникло никаких проблем с разгоном, и я легко достиг предела процессора на воздухе.

450x447  60 KB. Big one: 810x805  181 KB

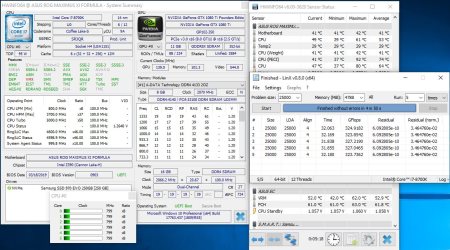

Видно, что это далеко не предел, и есть еще куда гнать дальше, но используя уже другое, более производительное охлаждение.

450x250  36 KB. Big one: 1160x644  206 KB

Именно в этом и заключается основной смысл данной материнской платы – использование кастомной СЖО вместе с топовыми моделями процессоров. Однако в случае с водоблоком на подсистеме питания процессора не стоит питать иллюзий.

Можно ли получить 40°C на транзисторных сборках при сильной нагрузке? Да, безусловно, но вы же не будете для этого использовать отдельный контур? Скорее всего, это будет один контур с процессором. Там уже логично сначала подавать охлажденную воду на процессор, а уже тепленькую на водоблок подсистемы питания. Результат будет лучше, чем в пассивном режиме, но не кардинально.

Производительность и тепловой режим

Тестирование ASUS ROG Maximus XI Formula проводилось на открытом стенде при комнатной температуре 26°C в следующих режимах:

  • ASUS ROG Maximus XI Formula, Intel Core i7-8700K (3700 / 4700 МГц), память 2666 МГц, тайминги 19-19-19-43-2Т, GeForce GTX 1080 Ti 11Gb;
  • ASUS ROG Maximus XI Formula, Intel Core i7-8700K (3700 / 4700 МГц), память 4133 МГц, тайминги 19-19-19-39-2Т, GeForce GTX 1080 Ti 11Gb;
  • ASUS ROG Maximus XI Formula, Intel Core i7-8700K @ 5000 МГц (50 х 100, 4800 МГц AVX), память 4133 МГц, тайминги 19-19-19-39-2Т, GeForce GTX 1080 Ti 11Gb.

Тесты проводились под операционной системой Windows 10 x64 (версия 1803/RS4), прогонялись по пять раз, потом выбирались средние значения.

PCMark 10
Overall, Marks


Включите JavaScript, чтобы видеть графики

Essentials, Marks


Включите JavaScript, чтобы видеть графики

Productivity, Marks


Включите JavaScript, чтобы видеть графики

Digital Content Creation, Marks


Включите JavaScript, чтобы видеть графики

Gaming, Marks


Включите JavaScript, чтобы видеть графики

Cinebench R10
1CPU, Marks


Включите JavaScript, чтобы видеть графики

xCPU, Marks


Включите JavaScript, чтобы видеть графики

Cinebench R11.5
OpenGL, FPS


Включите JavaScript, чтобы видеть графики

CPU, FPS


Включите JavaScript, чтобы видеть графики

Cinebench R15
OpenGL, FPS


Включите JavaScript, чтобы видеть графики

CPU, cb


Включите JavaScript, чтобы видеть графики

SVPmark 3.0.3a
Synthetic CPU, MC


Включите JavaScript, чтобы видеть графики

Synthetic CPU, FС


Включите JavaScript, чтобы видеть графики

AIDA64 5.97 Cache & Memory Benchmark
Memory read, Мбайт/с


Включите JavaScript, чтобы видеть графики

Memory write, Мбайт/с


Включите JavaScript, чтобы видеть графики

Memory copy, Мбайт/с


Включите JavaScript, чтобы видеть графики

Memory latency, нс


Включите JavaScript, чтобы видеть графики

Fritz Chess Benchmark
kNodes


Включите JavaScript, чтобы видеть графики

Super PI
1M, секунды


Включите JavaScript, чтобы видеть графики

8M, секунды


Включите JavaScript, чтобы видеть графики

wPrime v2.09
32M, секунды


Включите JavaScript, чтобы видеть графики

1024M, секунды


Включите JavaScript, чтобы видеть графики

7-Zip v18.06 (x64) 32Мб
Упаковка, итоговый рейтинг, MIPS


Включите JavaScript, чтобы видеть графики

Распаковка, итоговый рейтинг, MIPS


Включите JavaScript, чтобы видеть графики

Общий рейтинг, MIPS


Включите JavaScript, чтобы видеть графики

Winrar 5.60
Кбайт/с


Включите JavaScript, чтобы видеть графики

3D Mark (Fire Strike)
Marks


Включите JavaScript, чтобы видеть графики

3D Mark (Sky Diver)
Marks


Включите JavaScript, чтобы видеть графики

SPECviewperf 13
3dsmax-06, fps


Включите JavaScript, чтобы видеть графики

catia-05, fps


Включите JavaScript, чтобы видеть графики

creo-02, fps


Включите JavaScript, чтобы видеть графики

energy-02, fps


Включите JavaScript, чтобы видеть графики

maya-05, fps


Включите JavaScript, чтобы видеть графики

medical-02, fps


Включите JavaScript, чтобы видеть графики

showcase-02, fps


Включите JavaScript, чтобы видеть графики

snx-03, fps


Включите JavaScript, чтобы видеть графики

sw-04, fps


Включите JavaScript, чтобы видеть графики

Crystal Disk Mark 6.0.2
М.2

401x366  44 KB

Посмотрим теперь на температуру радиаторов.

Температура водоблока транзисторов
Простой | Нагрузка, °C


Включите JavaScript, чтобы видеть графики

Температура сзади платы в области транзисторов
Простой | Нагрузка, °C


Включите JavaScript, чтобы видеть графики

Температура радиатора чипсета
Простой | Нагрузка, °C


Включите JavaScript, чтобы видеть графики

Встроенный звук

Звуковой кодек представлен микросхемой Realtek ALC1220. Прослушивание осуществлялось при помощи головных телефонов Sennheiser HD569 и акустики Creative GigaWorks T20 SeriesII. Качество звучания никаких серьезных нареканий не вызывает.

Дополнительно я протестировал встроенный звук при помощи программы RMAA и получил следующие результаты.

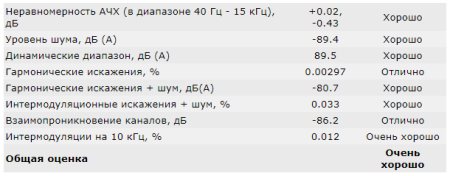

16 бит, 44.1 кГц

450x176  21 KB. Big one: 610x239  37 KB

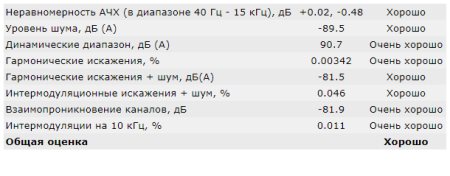

24 бит, 192 кГц

450x176  19 KB. Big one: 610x239  38 KB

Заключение

Очень круто, но очень дорого. И, к сожалению, дешевле сделать нельзя по объективным причинам. Почему же версия Strix может быть в два раза доступнее? Все дело в разном подходе. У «Формулы» все уникальное – нет ничего унифицированного с другими моделями.

Все сделано с нуля и рассчитано на небольшую партию, поэтому модель получается дорогой и, судя по слухам, даже на грани себестоимости, если учитывать уникальный дизайн и компоненты (тот же водоблок на транзисторах). Мало того, материнская плата очень тяжелая. Пожалуй, самая тяжелая, которую мне доводилось держать в руках. Она крепкая, прочная и защищенная. Кому-то весь этот «обвес» покажется лишним, но найдутся и поклонники. Его можно снять, но тогда многие фишки станут недоступны.

Интересно реализован доступ к накопителям M.2. Это и крышка, и радиатор для отвода тепла, но все сделано аккуратно, красиво и заподлицо с основной панелью. Да и подсветка понравилась. Она здесь не яркая и не так напрягает, как на других платах. А вот зеркальные поверхности надо будет протирать от пальцев. Однако при не очень активном использовании этой проблемы может не возникнуть. Небольшой OLED экран посередине, куда выводится различная информация и даже анимация, является интересным решением. Он становится доступным для обзора при использовании водоблока на процессоре и при установке видеоадаптера во второй слот PCI-e x16. Мне, для записи видео пришлось вообще снять видеокарту.

Комплект поставки и упаковка на высоте, однако в комплекте нет штуцеров и фитингов для СЖО. Зато покупатель сам может подобрать нужный ему диаметр. В целом я бы рассматривал ASUS ROG Maximus XI Formula только для совместного использования с кастомной СЖО. Для чего-то другого есть модели попроще – Code или Hero. Тут обязательно нужна хорошая дорогая и производительная «водянка», топовые модели процессоров, красивый и просторный корпус для монтажа всей системы.

Как итог всего этого – очень большой бюджет, который перевалит далеко за 100 000 рублей. Такое себе может позволить далеко не каждый, но компания ASUS к этому была готова. А для тех, кому дороговато, предусмотрены материнские платы попроще и дешевле.

Андрей Понкратов aka wildchaser


Выражаем благодарность:

  • Компании ASUS за предоставленную на тестирование материнскую плату ASUS ROG Maximus XI Formula.

Telegram-канал @overclockers_news - это удобный способ следить за новыми материалами на сайте. С картинками, расширенными описаниями и без рекламы.
Страницы материала
  • Вступление, обзор и тестирование ASUS ROG Maximus XI Formula, заключение
Страница 1 из 1
Оценитe материал
рейтинг: 2.3 из 5
голосов: 14

Комментарии Правила



Возможно вас заинтересует

Популярные новости

Сейчас обсуждают
