Вступление

Процессоры AMD Ryzen 3000-й серии наделали много шума, и все по-разному оценили их появление. Кто-то воспринял это как революцию, ведь изменились архитектура, внутренняя организация, концепция; кто-то решил, что это просто логическое развитие. Существуют даже предположения, что это шаг назад в сторону банального наращивания частот или просто провал компании AMD, поскольку нет нормального разгона.

Ясно одно – равнодушных не осталось, а конкурентная борьба вышла на новый виток. Нельзя не согласиться с тем, что в отсутствие конкуренции мы бы снова оказались в стагнации, когда каждый год компания Intel радовала бы нас новым чипсетом и новыми процессорами с 10% прибавкой производительности. Скорее всего, в параллельной реальности мы бы продолжали до сих пор скальпировать не восьми-, а все еще четырехъядерные i9-9900К, чтобы снизить температуру на 10-15°C. Однако вышли процессоры AMD Ryzen и все изменилось.





Еще одним немаловажным моментом является совместимость. Новые процессоры смогли заработать даже на материнских платах первого поколения с чипсетом AMD B350. Это очень хорошая новость: теперь апгрейд можно сделать постепенно в несколько этапов. Даже на такой мелочи как лояльность к своим клиентам можно отыграть популярность среди пользователей. Ну и, конечно же, производительность. Она увеличилась, если мы говорим о переходе от AMD Ryzen 7 2700X к AMD Ryzen 7 3700X. Местами это заметно ощутимо, поскольку увеличился кэш третьего уровня и улучшен блок обработки AVX2. А еще новые процессоры принесли нам новую шину PCI-e Gen 4. Именно с ее поддержкой и инфраструктурой связаны чипсеты следующего поколения AMD X570.

В остальном новый чипсет не принес чего-то революционного и необычного, разве что активное охлаждение, которое скорее является минусом. Производители материнских плат прибегают к различным ухищрениям. Например, вентилятор включается только при достижении определенной температуры. И все равно на всех платах с чипсетом AMD X570 активное охлаждение есть. В основной своей массе они ориентированы не на массовый сегмент, а на создание высокопроизводительных систем и поддержке всех нововведений новой архитектуры AMD.

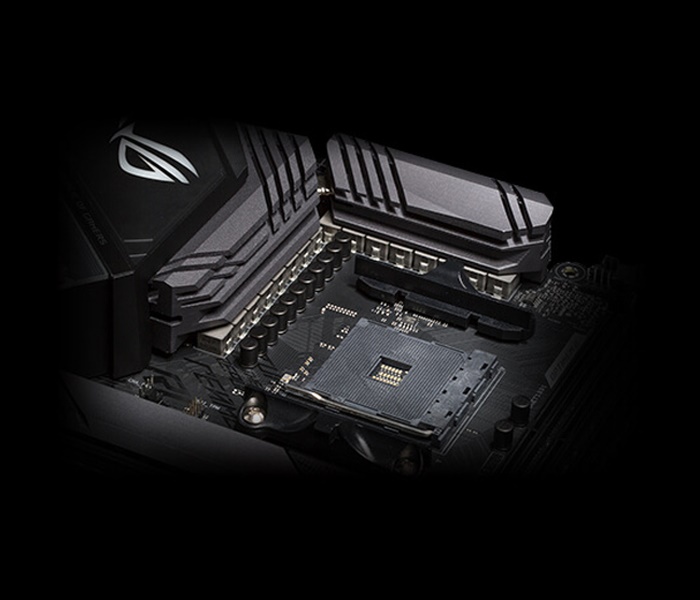

На тестировании оказалась материнская плата ASUS ROG Strix X570-E Gaming, которая предназначена для геймеров или продвинутых домашних универсальных систем.

450x368  33 KB

Рассмотрим ее особенности и детали. Очень интересно, что может предложить производитель в новом поколении материнских плат серии Strix на платформе AMD.





Упаковка и комплектация

Линейка Strix очень популярна и включает большое количество разнообразных продуктов – материнские платы, видеокарты, различную периферию и даже корпуса. Конечно же, присутствует собственный стиль в оформлении, который гармонично интегрируется во вселенную Republic Of Gamers (ROG).

Коробка средних размеров и ручка для транспортировки здесь не требуется. Внешнее оформление очень привлекательное.

450x352  26 KB. Big one: 1000x783  88 KB

Очень качественная полиграфия, плотный картон, а вся информация на упаковке указана по существу. Нет ничего лишнего.





450x357  27 KB. Big one: 1000x793  96 KB

Фон спереди и сзади черный, а на двух боковинах красный, что соответствует стилистике ROG.

450x357  36 KB. Big one: 1000x794  136 KB

Спереди есть крупное изображение самой платы, где все очень хорошо видно, кроме разъемов задней панели. В левом верхнем углу находится эмблема и надпись Republic Of Gamers.

Несмотря на то, что основной фон черный, здесь присутствуют узоры. В том числе на заднем плане заметен огромный светящийся символ серии ROG. Посередине указано наименование модели ROG Strix X570-E Gaming. В самом низу практически по краю, расположена большая группа значков. В левом нижнем углу находится логотип компании ASUS.





Пора перевернуть коробку.

450x357  38 KB. Big one: 1000x794  154 KB

Сверху мы снова видим наименование модели, а в левом верхнем углу знакомый логотип серии ROG. Ниже, большую часть занимают два изображения платы. Одно из них отображает разъемы задней панели, а другое вид сверху. Слева и справа от изображений находятся два списка, которые формируют одну очень подробную спецификацию устройства.

Ниже расположено несколько вставок с описанием ключевых особенностей устройства, которые могут заинтересовать покупателя в первую очередь. Первая из них сообщает о встроенном сетевом адаптере Ethernet стандарта 2,5G и беспроводного модуля следующего поколения Wi-Fi 6 (802.11ax).

450x309  27 KB. Big one: 1037x713  109 KB







Следующая вставка сообщает о наличии двух радиаторов для накопителей M.2. Может показаться, что система охлаждения в нижней части монолитна, но на самом деле она состоит из нескольких компонентов.

450x327  27 KB. Big one: 910x661  93 KB

Еще одна вставка сообщает о наличии давно известной функции BIOS Flashback. Кроме этого нас информируют о предустановленной рамке для разъемов задней панели.

450x283  27 KB. Big one: 1063x668  122 KB

Последняя вставка рассказывает нам о наличии на плате разъемов для адресной RGB подсветки второго поколения.



450x131  12 KB. Big one: 1059x309  46 KB

Пора открыть упаковку. Сверху мы видим небольшую коробку. Под ней в картонном лотке лежит материнская плата, которая дополнительно упакована в антистатический пакет.

450x249  20 KB. Big one: 1000x553  68 KB

Убрав лоток с платой, мы видим картонный разделитель, в середине которого находятся информационные носители, а на дне коробки – оставшийся комплект поставки.

450x252  15 KB. Big one: 1000x561  56 KB



Информационная составляющая представлена следующим набором:

300x198  13 KB. Big one: 1000x659  95 KB 300x198  14 KB. Big one: 1000x659  91 KB
  • Users Guide (руководство пользователя);
  • Карточка с благодарностью;
  • Купон на продукцию CableMod;
  • Хенгер на дверь;
  • DVD диск с драйверами и программным обеспечением для различных операционных систем;
  • Комплект наклеек.

Вот такие аксессуары находятся в комплекте.

450x246  22 KB. Big one: 1000x546  80 KB
  • Четыре кабеля SATA 6 Гбит/с;
  • Комплект креплений для накопителей M.2;
  • Комплект стяжек;
  • Два кабеля для RGB LED подсветки;
  • Антенна для беспроводного модуля;
  • Один термистор;
  • Наклейка на корпус.

Заглушки на заднюю панель нет, а точнее она находится на самой плате. Судя по такому комплекту поставки, эта плата будет не из дешевых.



Антенна беспроводного модуля находится в специальной коробочке, которая была сверху.

450x378  15 KB. Big one: 1000x840  58 KB

Сверху присутствует эмблема ROG и надпись «Welcome to the Republic». Внутри прячется антенна с проводами, упакованная в пакет.

450x400  19 KB. Big one: 1000x888  66 KB

Дизайн и особенности платы



Перед нами материнская плата формата АТХ. Ее габариты не отличаются от классических и составляют 305 х 244 мм.

Внешнее оформление тоже узнаваемо, но отличия от ASUS ROG Strix X470-F Gaming все же есть.

450x405  32 KB. Big one: 1000x900  126 KB

Печатная плата черного цвета, поверхность матовая. Производитель сообщает о шести слоях металлизации. Плата жесткая, не гнется и еще достаточно тяжелая. Понятно, что на нее навешана куча радиаторов, но она не легкая сама по себе. Принтов на плате нет потому, что большая часть поверхности закрыта различными элементами. Еще я стал замечать, что каждое новое поколение устройств выглядит лучше предыдущего.

Например, вышла ASUS ROG Strix X470-F Gaming – вроде красивая и симпатичнее чем Strix X370-F Gaming. Теперь вышла Strix X570-E Gaming и Strix X470-F Gaming уже не смотрится столь привлекательно. Я эту тенденцию заметил еще на линейке Maximus.



450x380  29 KB. Big one: 1000x845  105 KB

Как на многих современных платах, здесь присутствует пластиковый кожух слева. В нижней его части, над разъемами задней панели, находится зеркальная вставка с надписью Strix и RGB LED модулем внутри.

450x356  29 KB. Big one: 1000x791  113 KB

С обратной стороны платы элементов практически нет, но есть такая же интересная особенность как на плате MSI MEG X570 ACE. В определенных местах серой краской напечатаны монтажные отверстия. Оказывается, они предупреждают о том, что в этих местах могут быть втулки крепления на корпусе. Это своеобразное напоминание пользователю о том, чтобы он монтировал устройство правильно и не оставлял лишних деталей, которые будут мешаться плате.

Питание на материнскую плату подается через основной и два дополнительных коннектора ATX по схеме 24+8+4.



300x128  10 KB. Big one: 800x341  47 KB 300x128  9 KB. Big one: 800x341  40 KB

Восьмиконтактный коннектор обрамлен металлическим кожухом. Такое сочетание разъемов встречается только на очень производительных платах, которые предназначены для разгона прожорливых процессоров. Будет ли такое сочетание на всех платах, основанных на чипсете AMD X570, пока не ясно. Видно, что производитель позаботился о питании как следует.

Для модулей памяти типа DDR4 предусмотрено четыре слота черного цвета. В отличие от платы MSI, здесь нет стального обрамления и с одной стороны используются фиксаторы, а с другой защелки. Чтобы активировать двухканальный режим нужно установить две планки через слот друг от друга.

450x178  24 KB. Big one: 1000x396  98 KB

Заполнять рекомендуется, начиная от правого края платы или дальше от сокета. Производителем заявлена поддержка режимов работы DDR4 2133 / 2400 / 2666 / 2800 / 3000 / 3200 (3300 / 3333 / 3400 / 3466 / 3600 / 3733 / 3800 / 4000 / 4200 / 4400 (разгон)) МГц со штатным напряжением 1.2 В, которое разумеется можно увеличивать.

Контроллер памяти в новых процессорах теперь отвязан от шины Infinity Fabric и работает через делители. Оптимальным режимом для памяти является DDR4-3600 МГц. Максимальный допустимый объем 128 Гб достигается путем установки четырех модулей по 32 Гб. Такие модули появились недавно, и поэтому все производители начали рапортовать о поддержке большего объема, хотя на мой взгляд, это больше зависит от контроллера памяти в процессоре.

Питание процессора выполнено по схеме 12+4, а точнее 6*2+2*2. Восемь каналов сверху и восемь каналов сбоку. Это очень хорошие показатели у материнской платы для сокета AMD AM4. Вообще питание на платах с чипсетом AMD X570 выглядит гораздо серьезнее, чем на предыдущем поколении.

450x315  37 KB. Big one: 1000x701  138 KB

На каждый из первых двенадцати каналов приходится суперферритовая катушка и по одной транзисторной сборке International Rectifier IR3555.

450x158  18 KB. Big one: 1000x351  69 KB

Драйверов нет, они интегрированы в сборки, там же еще есть диод Шоттки, а удвоителей нет вовсе, даже с обратной стороны. Еще на четыре канала приходится по одной суперферритовой катушке и по одной транзисторной сборке International Rectifier IR3553.

450x185  23 KB. Big one: 1000x411  81 KB

В качестве основного ШИМ контроллера используется чип DIGI+ VRM EPU ASP1405I.

450x431  52 KB

Устройство позиционируется больше как геймерское решение, а не оверклокерское. Даже на платах ASUS ROG Crosshair VIII также реализовано 16 каналов питания процессора. Поэтому подсистема питания выглядит очень солидно. Подобные компоненты можно встретить только на очень дорогих платах уровня HEDT. Возможно, так и должно быть, поскольку топовый процессор AMD Ryzen 9 3950X обладает шестнадцатью ядрами.

Конденсаторы капсульные, твердотельные, распаяны неподалеку.

450x271  22 KB. Big one: 1000x602  77 KB

Тепло от транзисторов отводят два радиатора. Однако, прежде чем их демонтировать, нужно снять пластиковый кожух слева.

300x212  7 KB. Big one: 1000x706  46 KB 300x212  9 KB. Big one: 1000x706  50 KB

Он крепится двумя винтами с обратной стороны. Снизу находится вставка и надпись Republic Of Gamers, а сверху логотип ROG. С обратной стороны можно увидеть модуль с RGB светодиодами. От него идет кабель, который соединяется с платой через специальный разъем.

Под кожухом находится боковой радиатор охлаждения транзисторных сборок. Он соединяется тепловой трубкой с верхним.

300x195  9 KB. Big one: 1000x650  63 KB 300x195  9 KB. Big one: 1000x650  56 KB

Оба радиатора изготовлены из алюминиевого сплава и окрашены в серебристо-серый цвет. Поверхность шероховатая. Оребрение развитое. В качестве термоинтерфейса используются серые терморезинки толщиной около 1 мм. Они соприкасаются не только с транзисторными сборками, но и катушками индуктивности. Каждый радиатор крепится жестко при помощи двух винтов, закрученных с обратной стороны.

Снизу находится сложная конструкция. Если быть точнее, то начинается она с середины.

450x261  35 KB. Big one: 1000x579  143 KB

Чтобы разобраться с этим чудом, необходимо сначала снять верхнюю крышку. Она фиксируется двумя винтами прямо сверху.

300x268  13 KB. Big one: 1000x894  97 KB 300x268  9 KB. Big one: 1000x894  59 KB

На ней присутствует надпись The choice of champions, сеточка и бирка ROG. С обратной стороны мы видим, что эта крышка является составной частью кулера турбинного типа. После ее демонтажа, картина немного проясняется.

450x267  35 KB. Big one: 1000x594  140 KB

Сверху и снизу находятся металлические пластины для отвода тепла от накопителей M.2, а посередине вентилятор с радиатором чипсета и пластиковый декоративный элемент.

300x187  5 KB. Big one: 1000x623  33 KB 300x187  6 KB. Big one: 1000x623  33 KB

Под ним на плате распаяны RGB светодиоды, которые просвечивают сквозь него и проявляют узор. Радиаторы SSD накопителей изготовлены из алюминиевого сплава и окрашены под цвет остальных радиаторов.

300x189  7 KB. Big one: 1000x629  42 KB 300x189  10 KB. Big one: 1000x629  75 KB

На каждом присутствует терморезинка для улучшения контакта и теплопроводности, а также два винта для крепления к втулкам на плате. Остался только вентилятор с радиатором.

300x260  10 KB. Big one: 1000x867  65 KB 300x260  9 KB. Big one: 1000x867  66 KB

Он крепится с обратной стороны при помощи четырех винтов жестко. Радиатор очень маленький и посредственный. Однако ребра его используются для кулера турбинного типа и через них постоянно дует поток воздуха.

Радиатор изготовлен из алюминиевого сплава и окрашен в такой же серо-серебристый цвет. В качестве термоинтерфейса используется какое-то странное вещество, похожее на замазку. Оно очень хрупкое и буквально рассыпается. Вентилятор крохотный. Его рабочее напряжение 5 В. Крутится он шустро, но в работе его едва слышно. Нечто похожее используется в ноутбуках и в NYC.

Теперь, когда все радиаторы сняты, можно увидеть чипсет AMD X570.

450x450  34 KB. Big one: 1000x1000  134 KB

Он изготовлен на 17-й неделе 2019 года. Внешне он сильно изменился по сравнению с предшественником, а с его характеристиками, мы уже познакомились. Поскольку он несет в себе очень гибкую конфигурацию, то производители плат будут использовать в различных устройствах разнообразные комбинации. Здесь мы видим то, что должно быть – это настоящий баланс.

Восемь портов SATA 3 и два M.2. Первые находятся по правому краю и выведены вбок.

450x179  17 KB. Big one: 1000x397  57 KB

В целом это получается очень удобно. Выше портов SATA распаяна одна колодка портов USB 3.1, которые тут называются USB 3.2 Gen2. В правом нижнем углу находится разъем для подключения кнопок, индикаторов корпуса, а также спикерфона.

450x331  30 KB. Big one: 1000x735  110 KB

Рядом можно обнаружить контакты сброса настроек ClrCMOS и два разъема для RGB LED. Один обычный, а второй адресный второго поколения.

450x172  22 KB. Big one: 1000x383  88 KB

Далее по нижнему краю расположены три разъема для вентиляторов. За ними находится колодка USB 3.0 и две USB 2.0.

450x196  23 KB. Big one: 1000x436  87 KB

Затем идут контакты для термистра, разъем NODE и сдвоенный семисегментный индикатор POST кодов загрузки и инициализации. В левом нижнем углу находится отгороженное место для звуковой подсистемы. Здесь мы видим разъем для передней аудиопанели, звуковые конденсаторы и операционные усилители.

450x252  25 KB. Big one: 1000x561  94 KB

Саму микросхему не видно потому, что она закрыта специальной декоративной крышкой, но известно, что это чип Realtek ALC1220.

450x239  29 KB. Big one: 1000x532  108 KB

Рядом со звуковым кодеком, находится чип контроллера ввода/вывода и системного мониторинга Nuvoton NCT6798D.

300x300  26 KB

Далее по левому краю, почти за разъемами задней панели, распаяна микросхема гигабитного сетевого контроллера Intel I211-АТ.

300x300  26 KB

Это не единственный сетевой адаптер, есть еще Realtek RTL8125, который способен работать по новому стандарту Ethernet 2.5G.

300x300  32 KB

На этой плате мы видим пять слотов расширения. Три PCI-e x16 и два PCI-e x1.

450x389  44 KB. Big one: 1000x864  163 KB

Два верхних слота PCI-e x16 обрамлены металлической рамкой. Именно они получают свои линии непосредственно от процессора, а точнее от чиплета cIOD. Вместе они делят 16 линий PCI-e Gen4. Все остальные слоты получают линии PCI-e Gen4 от чипсета. Последний PCI-e x16 ограничен до х4. Над верхним слотом PCI-e x16 и между вторым и третьим находятся два разъема M.2 для установки накопителей.

450x297  42 KB. Big one: 1000x661  165 KB

Они могут работать как в режиме SATA так и PCI-e x4 Gen4. Существуют ограничения на совместное использование, поэтому лучше изучить подробную информацию на сайте производителя. На задней панели находятся следующие интерфейсы.

450x182  17 KB. Big one: 1000x404  56 KB
  • Кнопка BIOS Flashback(обновление/восстановление через USB)
  • Восемь разъемов USB 3.1 (один Type-C);
  • Один видеовыход HDMI 2.0;
  • Один видеовыход Display Port;
  • Один гигабитный сетевой разъем RJ-45;
  • Один 2.5G сетевой разъем RJ-45;
  • Пять аудиоразъемов типа minijack;
  • Один оптический выход;
  • Два вывода для антенн.

На плате установлен беспроводной модуль Intel Wi-Fi 6 AX200.

450x406  30 KB. Big one: 1000x903  106 KB

Он вставляется в специальный разъем M.2 на плате. Для того, чтобы его демонтировать необходимо открутить два винта с обратной стороны и снять заглушку задней панели, которая предустановлена на плате.

450x272  21 KB. Big one: 1000x605  76 KB

Технические характеристики

Модель ASUS ROG Strix X570-E Gaming
Поддерживаемые процессоры AMD Ryzen 2-го и 3го поколений (список совместимых моделей приведен на сайте производителя www.asus.com)
Шина процессор-чипсет PCI-e x4 Gen4
Системная логика AMD X570
Оперативная память 4 x 288-pin DDR4 DIMM, двухканальный режим, до 64 Гбайт при частоте 2133 / 2400 / 2666 / 2800 / 3000 / 3200 / 3300 / 3333 / 3400 / 3466 ( 3600 / 3733 / 3800 / 4000 / 4200 / 4400 (разгон)) МГц
Слоты расширения
3x - PCI-e x16 Gen4 (x16+x0+х4 или x8+x8+x4);
2x - PCI-e x1 Gen4
Поддержка Multi-GPU SLI, CrossFire
Поддержка SATA/RAID
8 x SATA 6.0 Гбит/с портов – AMD X570; RAID 0, 1, 5, 0+1, JBOD;
2 x M.2 порта – 3x PCI-e x4 Gen4 или SATA3 (есть ограничения с использованием SATA портов, подробнее на сайте производителя)
Поддержка M.2 SATA/PCI-e Да/Да
Сеть
1 х Intel I211-AT;
1 х Realtek RTL8125
Аудио Realtek ALC1220– 8-канальный HD аудиокодек
USB 2.0 4 x USB 2.0 (AMD X570)
USB 3.0 2 x USB 3.0 (AMD X570)
USB 3.1
4 + 2 x USB 3.1 (1x Type-C) (AMD X570);
4 x USB 3.1 (AMD Ryzen)
Системный мониторинг Nuvoton NCT6797D
Питание материнской платы ATX 24-pin, 8-pin ATX 12V, 8-pin ATX 12V
Разъемы и кнопки задней панели
  • 1 x кнопка BIOS Flashback;
  • 1 x HDMI 2.0;
  • 1 x Display Port;
  • 8 x USB 3.1 (1x Type-C);
  • 2 x RJ45;
  • 5 x 3.5 мм Jack;
  • 1 x Optical Audio Out;
  • 2х Ant. out
Размеры, мм 305 x 244
Форм-фактор ATX

Возможности BIOS

Графическая оболочка длительное время не претерпевает каких-либо изменений. И это хорошо. Один раз сделав красиво и удобно, больше нет необходимости что-то переделывать и улучшать. Только на моделях начального уровня что-то косметически меняется в оформлении, а вот ROG устройства уже давно не трогают.

В то время как на бюджетных моделях при входе в меню настроек открывается режим EZ Mode, здесь сразу попадаешь на вкладку OC Tweaker и приступаешь к разгону. Понятно, что стартовая страница давно уже настраивается, но почему-то переделывать ничего не хочется, потому что удобно.

Конечно же, никуда не делась удобная функция, сообщающая о внесенных изменениях прямо перед выходом из оболочки BIOS.

Тестовый стенд

Тестирование материнской платы ASUS ROG Strix X570-E Gaming проводилось в составе следующей конфигурации:

  • Процессор: AMD Ryzen 7 3700X (3600 / 4400 МГц база/турбо);
  • Кулер: Noctua NH-D15;
  • Термоинтерфейс: Noctua NT-H1;
  • Материнская плата: ASUS ROG Strix X570-E Gaming, версия BIOS 7010;
  • Память: 2 x 8 Гбайт DDR4 4133, A-Data XPG Spectrix D80 (Samsung B-die);
  • Видеокарта: GeForce GTX 1080 Ti 11 Гбайт (1481 / 1582 / 11008 МГц (ядро/boost/память));
  • Накопитель SSD M.2: Samsung 970 EVO 250 Гбайт;
  • Блок питания: AeroCool Hero 775 (775 Вт).

Испытание платы и разгон

Сборка и тестирование не вызвали никаких сложностей. Все установилось и заработало из коробки идеально, несмотря на то, что мне до сих пор платформа кажется сыроватой и нуждающейся в мелких доработках.

После сборки я первым делом проверил, как работает подсветка материнской платы.

Она не слишком яркая и в целом симпатичная. Управлять ей можно через специальное приложение ASUS Aura. Материнская плата поставлялась с ранней версией BIOS (еще предрелизной).

Я не стал тестировать с ней, потому что это лишено всякого смысла. Вместо этого зашел на сайт производителя, скачал последнюю доступную версию 7010 и продолжил тестирование.

450x300  46 KB. Big one: 1206x804  285 KB

Еще вручную снизил тайминги памяти потому, что по умолчанию система выставляет режим работы памяти DDR4-2666 при 19-19-19-43. Все остальные настройки оставил штатными.

В обычных тестовых программах частота процессора в режиме Boost стабильно увеличивается до 4.4 ГГц. Что касается таких ресурсоемких тестов как Prime95, то частота после длительной работы стабилизируется на 3.7 ГГц.

Далее я перешел к разгону. Напряжение на ядрах ЦП увеличил до 1.55 В, напряжение на SoC не менялось, на памяти увеличил до штатных 1.35 В.

450x299  46 KB. Big one: 1207x802  282 KB

Разгон оставляет желать лучшего, по сути его просто нет. Уже на второй плате я еле-еле получаю этот результат, и он только для бенчей в приложениях. Понятно, что никакого теста Prime95 эта система просто не пройдет, но в обычных приложениях картина будет приблизительно такая.

450x315  40 KB. Big one: 1119x784  202 KB

С разгоном еще предстоит разбираться потому, что есть много вопросов к большому разделу в BIOS, который называется AMD Overclock. Пытался зафиксировать частоту шины Infinity Fabric, чтобы делитель с памятью оставался неизменным, но ничего не получилось. Как только частота памяти становится выше 3600 МГц, автоматически включается половинный делитель. Пробовал настроить Precision Boost в этом разделе, но тоже безрезультатно. Такое ощущение, что настройки из этого раздела просто не работают.

Пробовал разгонять при помощи Ryzen Master, но даже такого результата получить не смог. Похоже, пока новая платформа нуждается в доработке, а может уже пора смириться с тем, что новые процессоры не смогут отрабатывать свою заявленную частоту Boost по всем ядрам.

Производительность и тепловой режим

Тестирование ASUS ROG Strix X570-E Gaming проводилось на открытом стенде при комнатной температуре 22°C в следующих режимах:

  • ASUS ROG Strix X570-E Gaming, AMD Ryzen 7 3700X (3600 / 4400 МГц), память 2666 МГц, тайминги 14-14-14-28-1Т, GeForce GTX 1080 Ti;
  • ASUS ROG Strix X570-E Gaming, AMD Ryzen 7 3700X @ 4400 МГц (44 х 100), память 3600 МГц, тайминги 16-16-16-32-1Т, GeForce GTX 1080 Ti;
  • ASUS ROG Maximus XI Formula, Intel Core i7 8700K @ 5000 МГц (50 х 100, 4800 МГц AVX), память 4133 МГц, тайминги 19-19-19-39-2Т, GeForce GTX 1080 Ti.

Тесты проводились под операционной системой Windows 10 x64 версия 1903, прогонялись по пять раз, потом выбирались средние значения.

Тесты производительности уже были для новой платформы AMD и, как правило, результаты при смене материнской платы отличаются незначительно. Тем не менее, я еще раз все перетестировал, поскольку использовались оптимальные значения для памяти в разгоне.

PCMark 10
Overall, Marks


Включите JavaScript, чтобы видеть графики

Essentials, Marks


Включите JavaScript, чтобы видеть графики

Productivity, Marks


Включите JavaScript, чтобы видеть графики

Digital Content Creation, Marks


Включите JavaScript, чтобы видеть графики

Gaming, Marks


Включите JavaScript, чтобы видеть графики

Cinebench R10
1CPU, Marks


Включите JavaScript, чтобы видеть графики

xCPU, Marks


Включите JavaScript, чтобы видеть графики

Cinebench R11.5
OpenGL, FPS


Включите JavaScript, чтобы видеть графики

CPU, FPS


Включите JavaScript, чтобы видеть графики

Cinebench R15
OpenGL, FPS


Включите JavaScript, чтобы видеть графики

CPU, cb


Включите JavaScript, чтобы видеть графики

Cinebench R20
CPU, cb


Включите JavaScript, чтобы видеть графики

SVPmark 3.0.3a
Synthetic CPU, MC


Включите JavaScript, чтобы видеть графики

Synthetic CPU, FС


Включите JavaScript, чтобы видеть графики

AIDA64 5.97 Cache & Memory Benchmark
Memory read, Мбайт/с


Включите JavaScript, чтобы видеть графики

Memory write, Мбайт/с


Включите JavaScript, чтобы видеть графики

Memory copy, Мбайт/с


Включите JavaScript, чтобы видеть графики

Memory latency, нс


Включите JavaScript, чтобы видеть графики

Fritz Chess Benchmark
kNodes


Включите JavaScript, чтобы видеть графики

Super PI
1M, секунды


Включите JavaScript, чтобы видеть графики

8M, секунды


Включите JavaScript, чтобы видеть графики

wPrime v2.09
32M, секунды


Включите JavaScript, чтобы видеть графики

1024M, секунды


Включите JavaScript, чтобы видеть графики

7-Zip v18.06 (x64) 32 МБ
Упаковка, итоговый рейтинг, MIPS


Включите JavaScript, чтобы видеть графики

Распаковка, итоговый рейтинг, MIPS


Включите JavaScript, чтобы видеть графики

Общий рейтинг, MIPS


Включите JavaScript, чтобы видеть графики

Winrar 5.60
Кбайт/с


Включите JavaScript, чтобы видеть графики

3D Mark (Fire Strike)
Marks


Включите JavaScript, чтобы видеть графики

3D Mark (Sky Diver)
Marks


Включите JavaScript, чтобы видеть графики

SPECviewperf 13
3dsmax-06, fps


Включите JavaScript, чтобы видеть графики

catia-05, fps


Включите JavaScript, чтобы видеть графики

creo-02, fps


Включите JavaScript, чтобы видеть графики

energy-02, fps


Включите JavaScript, чтобы видеть графики

maya-05, fps


Включите JavaScript, чтобы видеть графики

medical-02, fps


Включите JavaScript, чтобы видеть графики

showcase-02, fps


Включите JavaScript, чтобы видеть графики

snx-03, fps


Включите JavaScript, чтобы видеть графики

sw-04, fps


Включите JavaScript, чтобы видеть графики

Crystal Disk Mark 6.0.2
М.2

403x367  45 KB

Посмотрим теперь на температуру радиаторов.

Температура верхнего радиатора транзисторов
Простой | Нагрузка, °C


Включите JavaScript, чтобы видеть графики

Температура бокового радиатора транзисторов
Простой | Нагрузка, °C


Включите JavaScript, чтобы видеть графики

Температура радиатора чипсета
Простой | Нагрузка, °C


Включите JavaScript, чтобы видеть графики

В системе присутствует небольшой вентилятор для охлаждения чипсетного радиатора. В рабочем режиме его обороты колеблются около 3100 об/мин, согласно штатному мониторингу. Цифры вызывают сомнение, ведь шум при этом составляет всего 30 дБ. Если же выкрутить скорость крыльчатки на максимум, то при 5500 об/мин шум поднимется до 48 дБ.

Встроенный звук

Звуковой кодек представлен микросхемой Realtek ALC1220. Прослушивание осуществлялось при помощи головных телефонов Sennheiser HD569 и акустики Creative GigaWorks T20 SeriesII.

Качество звучания никаких серьезных нареканий не вызывает. Звук очень чистый даже на максимальных уровнях громкости. Кроме того, я протестировал встроенный звук при помощи программы RMAA и получил следующие результаты.

16 бит, 44.1 кГц

450x178  21 KB. Big one: 608x241  38 KB

24 бит, 192 кГц

450x178  18 KB. Big one: 608x241  37 KB

Заключение

В целом мне материнская плата понравилась, но остался ряд претензий, а значит идеальной ее назвать нельзя. Начнем с того, что при стоимости более 20 000 рублей она достаточно дорогая. Понятно, что все познается в сравнении, и ту же самую модель MSI MEG X570 ACE, которая тестировалась мною ранее, можно найти в рознице за 27 000 рублей. Однако доступную систему на базе AMD X570 пока собрать не удастся.

Тут же возникает еще один логический вопрос: почему бы мне не переплатить за процессор Intel Core i9-9900K и не использовать его с дешевой платой на чипсете Intel Z390? Разница в цене AMD Ryzen 7 3700X и Intel Core i7-9700K составляет 3 000 рублей. Именно в этом ключевой смысл новых процессоров AMD. Сейчас же получается, что с новыми материнскими платами идет доплата за шину PCi-e Gen4, которая пока широко не используется.

Традиционно для ASUS все сделано качественно, удобно и красиво, но мне не понравился момент с установкой M.2 накопителей. Для этого нужно совершить много лишних манипуляций. В остальном у модели очень богатое оснащение. Есть два сетевых адаптера и беспроводной модуль. Есть два видеовыхода на задней панели, но я думаю, что вряд ли кто-то купит такую плату для процессора AMD Ryzen 3 2200G. Также у этой модели хорошая подсистема питания, которая явно рассчитана на топовые модели процессоров. Радиатор на чипсете выглядит смешно, но зато вентилятор не издает сильного шума. Возможно, это связано с тем, что я не использовал при тестировании шину PCI-e Gen4.

Подводя итог можно сказать, что это одна из наиболее оснащенных плат компании ASUS для новейшей платформы AMD. Дешевой она не будет и подойдет лишь для энтузиастов, которые осваивают новое поколение процессоров. Причем для моделей ЦП начального уровня она будет слишком «жирной», поэтому рекомендуется сочетать ее с топовыми представителями AMD Ryzen последнего поколения.

Андрей Понкратов aka wildchaser


Выражаем благодарность:

  • Компании ASUS за предоставленную на тестирование материнскую плату ASUS ROG Strix X570-E Gaming.

За кадром

Светодиоды под пластиковым элементом в середине печатной платы.

450x292  32 KB. Big one: 1000x648  136 KB

Разъем для RGB подсветки кожуха и разъем беспроводного модуля.

450x320  31 KB. Big one: 1000x711  113 KB

«Голая» материнская плата.

450x420  40 KB. Big one: 1000x933  166 KB

Правый верхний угол.

450x289  30 KB. Big one: 1000x643  107 KB

Светодиоды-индикаторы работы компонентов системы.

Telegram-канал @overclockers_news - это удобный способ следить за новыми материалами на сайте. С картинками, расширенными описаниями и без рекламы.
Оценитe материал
рейтинг: 4.4 из 5
голосов: 27

Комментарии Правила



Возможно вас заинтересует

Популярные новости

Сейчас обсуждают
