Стандарты видео, мониторов и телевизоров. Хаос и противоречия.

для раздела Блоги
Написать эту мини-статью сподвигли факты вопиющего безобразия, состоящие в том, что очень много фильмов в моей домашней сети (и в интернете) кодируются с несоблюдением отраслевых стандартов. Данный беспредел привёл к тому, что имея телевизор Пал-стандарта или панель стандарта 16:9 никто не гарантирует качественного отображения фильмов на них в полноэкранном режиме. Судите сами:
Фильм Кадетство, кодек XVid, разрешение 640:480.
По-идее, этот фильм соответствует стандарту 4:3. На панеле 16:9 он будет отображаться полностью заполненным по вертикали, с отступом по краям панели.
На мониторе стандарта 4:3 фильм отображается корректно растянутым по всей площади экрана.
Что мы видим на обыкновенном 54 см телевизоре, подключив dvd-плеер через стандартный разъём "тюльпан" по стандарту Pal?
Мы видим, что при растягивании картинки пропорции соблюдаются не совсем корректно. Ставим режим просмотра "исходный" (плеер Филлипс DVP 3146/51K).
Получаем картинку меньшего, чем площадь экрана, размера, с чуть отличными от экранных, пропорциями.
Разберёмся, в чём проблема:

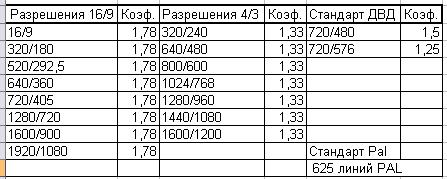

Составим таблицу соответствий.



Video standarts and resolutions


где Коэф. - коэфициент пропорциональности.

Также необходимо заметить, что существуют мониторы широкоэкранного типа с пропорциями 16:10:


Wide 16/10 standart

Нашёл расшифровку обозначений матриц для ноутбуков. Обратите внимание на разброс в определении стандартов!

http://www.notik.ru/more/terms44.htm
"Обозначение, указывающее на размер и разрешение матрицы ноутбука. В настоящее время общепринятыми являются следующие расшифровки:
XGA (eXtended Graphics Array):
разрешение экрана в 1024x768 пикселей (соотношение сторон 4:3)
SXGA (Super XGA):
разрешение экрана в 1280x1024 пикселя (соотношение сторон 5:4)
SXGA+ (Super XGA+):
разрешение экрана в 1400x1050 пикселя (соотношение сторон 4:3)
UXGA (Ultra XGA):
разрешение экрана в 1600x1200 пикселей (соотношение сторон 4:3)
WXGA (Wide XGA):
разрешение экрана в 1280x800 пикселей (соотношение сторон 16:10), 1366х768 пикселей (соотношение сторон 16:9) или 1280х768 пикселей (соотношение сторон 15:9)
WXGA+ (Wide XGA+):
разрешение экрана в 1440x900 пикселя (соотношение сторон 16:10)
WSXGA+ (Wide SXGA+):
разрешение экрана в 1680x1050 пикселя (соотношение сторон 16:10)
WUXGA (Wide Ultra XGA):
разрешение экрана в 1920x1200 пикселя (соотношение сторон 16:10)
Сокращение от Widescreen Ultra Extended Graphics Array, WUXGA-дисплей обладает исключительно высоким разрешением 1920x1200 точек и форматом экрана 16:10.
Это дает возможность смотреть фильмы и видеоматериалы высокой четкости с истинным разрешением 1080 точек без необходимости снижения качества для того,чтобы изображение поместилось на экране."

Обратимся к Википедии:

http://ru.wikipedia.org/wiki/WXGA
"WXGA (англ. Wide XGA) — набор нестандартных разрешений дисплеев, получившийся из стандарта XGA путем расширения его в широкоформатный экран. Обычно под WXGA понимают разрешение 1366×768, с соотношением сторон 16:9. В 2006 году это разрешение наиболее часто использовалось в ЖК-телевизорах и HD-готовых Плазменных панелях.

Разрешения, начиная от 1920×1080 в проекторе Sony VPL-VW50 и заканчивая 720×800, также именуются как WXGA.
Основные разрешения Wide XGA:
РазрешениеПрименениеСоотн
1280×720Мониторы16:9
1280×768Мониторы16:9.6 (5:3)
1280×800Мониторы16:10 (8:5)
1360×768LCD ТВ16:9 (примерно)
1366×768LCD ТВ16:9 (примерно)
1920×1080SXRD проекторы16:9

WXGA широко используется в LCD телевизорах и мониторах для широкоэкранных презентаций. Разрешения 1366×nnn чаще применяются в LCD телевизорах, в то время как разрешения 1280×nnn более часто применяются в ноутбуках.

1280×720 выдает точные квадратные пиксели при соотношении сторон 16:9, в то время как дополнительные пиксели в разрешениях 1280×768 и 1280×800 должны быть игнорированы, чтобы выдать разрешение 16:9 без вертикальных полос на изображении. Разрешения 1360×768 и 1366×768 имеют соотношения сторон, очень близкие к 16:9. При разрешении 1360×765 получаются полностью квадратные пиксели.

720p, видеорежим HDTV, относительный стандарт, означающий разрешение 1280×720 пикселей.

Дисплеи с разрешением 1440×900 также маркируются как WXGA; однако, на самом деле корректнее обозначать их как WSXGA или WXGA+."

Читал данную статью с чувством изумления. Полнейшая энтропия.

Ну не может стандарт предполагать различное толкование. А тут: или
1280x800 или 1366х768 или 1280х768....
Не правда ли мило.
Вообщем, возникают вопросы: например - а зачем мониторы делают 16:10, а панели 16:9? Почему не ввести один, чёткий и не допускающий разночтений стандарт, общепризнанный в мире?

Вывод: небольшое исследование проблемы полос с видеоплеера на телевизор показало, что хотя в опциях плеера стоит 4:3, фильм 640*480, но отображается картинка меньше, чем экран с полосами по бокам, сверху и снизу в режиме исходной картинки. При растягивании пропорции соблюдаются, но не абсолютно корректно.
В сети лежат фильмы с ещё большим несоблюдением пропорций. Ясно, что необходимо строгое соблюдение стандарта, например, 16:9.
В статье http://www.dvdspecial.ru/dvdfaq14.phtml раскрываются некоторые аспекты DVD-стандартов.

А на деле имеем сжатие фильмов как описано в статье:
http://www.fcenter.ru/online.shtml?articles/hardware/videos/22318
Т.е.
Ролик MPEG-2 HD 1080i (продолжительность 03:13, 405 Мбайт, 1920x1080, 30 кадров/с с чересстрочной разверткой, 20 Мбит/с)
Ролик DivX SD (продолжительность 24:00, 140 Мбайт, 640x480, 24 кадра/с с последовательной разверткой, 1 Мбит/с)
Ролик DivX HD 1080p (продолжительность 03:13, 224 Мбайт, 1920x1080, 25 кадров/с с последовательной разверткой, 9,5 Мбит/с)
Ролик H.264 720p (продолжительность 1:33, 71 Мбайт, 1280x720, 24 кадра/с с последовательной разверткой, 6 Мбит/с)
Ролик VC-1 720p (продолжительность 1:20, 120 Мбайт, 1280x720, 60 кадров/с с последовательной разверткой, 15 Мбит/с)
Ролик WMV HD 720p (продолжительность 2:02, 97 Мбайт, 1280x720, 24 кадра/с с последовательной разверткой, 6 Мбит/с)
Ролик WMV HD 1080p (продолжительность 2:21, 142 Мбайта, 1440x1080, 24 кадра/с с последовательной разверткой, 8 Мбит/с)
Таким образом наблюдается абсолютный разнобой в стандартах, названиях форматов - обозвать 1080р ролик с разрешением 1440х1080 только за 1080 - великолепный пример маразма. Очень "хорошо" этот ролик будет отображаться на панели 16:9, если (см. таблицу), он в 4:3.
Я считаю, что необходимо чётко принять и окончательно утвердить следующие разрешения как стандарты:
1080p (i) 1920x1080
720p (i) 1280x720
720x405
640x360
320x180
Для последующего корректного отображения на панелях стандарта 16:9.
Какой нехороший человек придумал для DVD 720*576 - история умалчивает.
