Особенности сборки
Я обычно соединяю компоненты уже после крепления их в корпусе. Но с SunBeamTech Trio такой подход срабатывает не всегда. Например, если установить жесткие диски и материнскую плату с "лежачими" SATA-разъемами, соединить их будет проблематично. Я в этой ситуации вставлял их сзади вслепую.
Аналогичная ситуация будет со всеми разъемами в правой нижней части материнской платы (а большинство "мелких" как раз там). Расстояния между жесткими дисками и материнкой отчаянно не хватает.
Не хватит его и для длинных видеокарт. Тестовый reference Radeon 4870 имеет длину 240мм и блокирует установку как минимум одного жесткого диска
реклама
А еще есть безотверточное крепление карт расширения, которое в моем случае помешало даже просто вставить карту в слот. На коллаже ниже должно быть видно, как планка Radeon-а сверху упирается в крепление, а снизу - в текстолит материнской платы. Не хватает буквально пары миллиметров. Но ничего с этим не сделаешь: возможности по вращению видеокарты в такой ситуации крайне ограничены.
К счастью, безотверточное крепление карт расширения демонтируется, что называется, "в сборе" путем откручивания трех шурупов с задней стенки корпуса. И далее карты можно устанавливать уже обычным "отверточным" способом.
Но меня и тут ждал сюрприз. Опять же на картинке ниже должно быть видно, в чем он заключался.
Здесь стоит сказать, что данная видеокарта уже не раз бывала в корпусах, и никаких подобных проблем с установкой не создавала. Так что это именно несоответствие размеров (по крайней мере, побывавшего у меня экземпляра) SunBeamTech Trio.
В итоге, отогнув планку видеокарты по максимуму, мне таки удалось прикрутить ее одним шурупом.
реклама
Блок питания, между тем, удалось поместить в корпус, не потревожив уже установленную материнскую плату с Thermalright Ultra-120 Extreme на ней. Да и глубины корпуса на комбинацию из блока питания и привода тут вполне хватит.

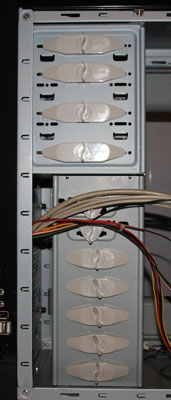

Безотверточное крепление 5.25"- и 3.5"-устройств - двустороннее. Т.е. снимать вторую стенку все равно придется. В обоих случаях это съемные белые планки с поворотным фиксатором. Плотность фиксации они обеспечивают, на мой взгляд, довольно посредственную. К счастью, как и с картами расширения, есть возможность использовать вместо них старые добрые винтики.

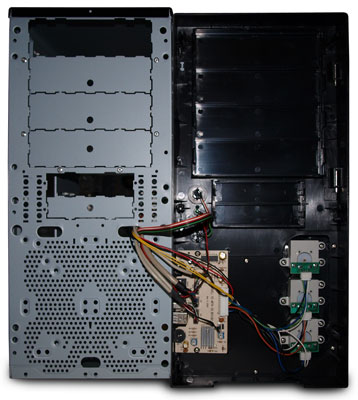

Для установки фронтального вентилятора понадобилось демонтировать переднюю панель. Крепится она стандартно с помощью пластиковых защелок по бокам.
Под ней можно найти обвязку индикаторов системы аппаратного мониторинга и элементов управления корпуса.

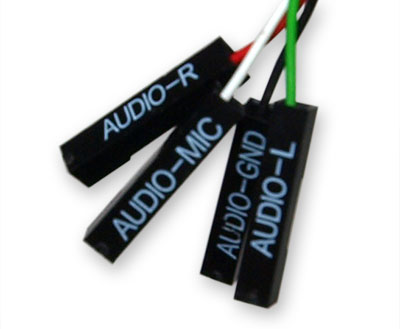

Обращает на себя внимание разъем фронтальных звуковых портов, который предлагается вставлять в материнскую плату. Распиновку разъема, видимо, предлагается определять самостоятельно.
На этом мои мучения сборка системы в SunBeamTech Trio была почти завершена.
Оставалось закрыть боковую панель и приступить к тестам.
Но как бы не так. Установленный с внутренней стороны этой стенки стороны 80мм-вентилятор уперся в процессорный кулер. Тут надо заметить, что у Thermalright Ultra-120 Extreme действительно высокий радиатор. Но раньше с корпусами стандартного форм-фактора никаких проблем с ним не было.
Первым решением было просто перевесить вентилятор наружу. Но в этом случае он практически в упор дул в глухое ребро радиатора "ультры". Что сводило на нет пользу от наличия там этого вентилятора.
реклама
Выбора не оставалось: нужно было заново собирать системный блок с более низким кулером. Вообще для корпусов с вентиляцией на боковой панели у меня специально запасен Thermalright SI-128 SE. Но на разогнанном Core i7 он несколько уступает Ultra-120 Extreme, да и "восьмидесятка" не очень-то тянет на серьезную помощь...
Но, делать нечего. И, успокоив расшатанные нервы, я принялся за дело.

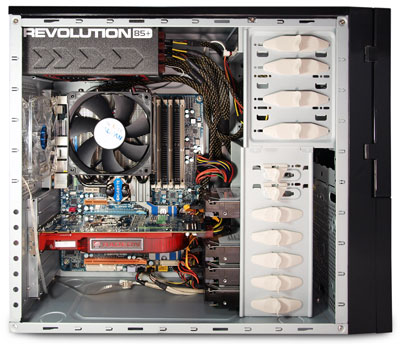

Через некоторое время система была собрана заново:
И даже боковую панель на этот раз закрыть удалось.

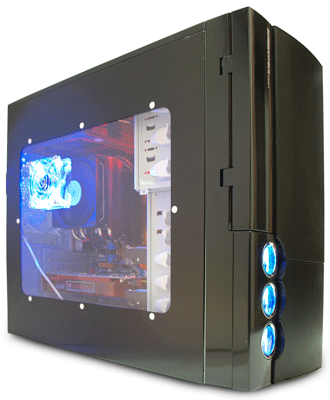

Снабженные синей подсветкой боковой вентилятор и аналоговые индикаторы во время работы системного блока довольно ярко светятся. Выглядит это следующим образом:
Ну, полюбовались, можно и систему вентиляции SunBeamTech Trio протестировать.
