Экстремальный разгон Sapphire X800GTO или старая песня почти по-новому

30 сентября 2006, суббота 19:28
для раздела Блоги
Экстремальный разгон Sapphire X800GTO или старая песня почти по-новому

Уже не раз было сказано , что на пути к максимальному разгону видеокарт X800GTO нас поджидает очень неприятный сюрприз. А именно некачественная система питания, слабые дроссели и конденсаторы недостаточной емкости. Со вторым злом можно бороться допайкой дополнительных конденсаторов поверх существующих или их полной заменой. А дроссели только менять.

Предупреждения и отмазки

Все модификации, приведенные в данной статье, Вы делаете на свой страх и риск, я за это никакой ответственности не несу.

Модификация системы питания карты

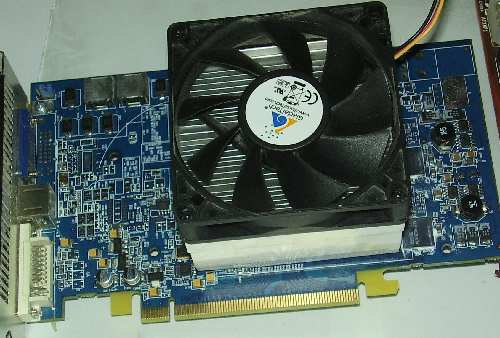

Так выглядела моя карта до модернизации :



Я принял решение не менять существующие конденсаторы, а допаять два электролита емкостью 1500mkF поверх установленных на плате. Применялись конденсаторы Sanyo WG 1500mkF 16V, снятые с убитой матери Gigabyte 8PE800-RS ( купленной за символическую сумму в виде 150р ). При допайке главное соблюдать полярность и применять только Low-ESR электролиты.



После этой нехитрой операции частоты, на которых можно было пройти 3mark05, поднялись с 587МГц до 600МГц на воздушном охлаждении без вольтмода.

Затем с той же убитой материнки были сняты дроссели.



Новая намотка выполнялась сдвоенным проводом диаметром 1.2мм , 4.5 витка. В принципе обмотку дросселя лучше было бы выполнить тройным проводом диаметром 1мм так же в 4,5 витка (нужно результирующее сечение порядка 2кв.мм ), но я, к сожалению, подходящего провода найти не смог.



На фото концы проводов обмотки скручены,но это нежелательно и лучше расположить выводы параллельно плате, как в дальнейшем и было сделано.
Демонтируем старые дроссели и заменяем на "новые".







Дроссели были припаяны под углом 90° друг к другу для уменьшения взаимного влияния. В результате данная модификация позволила повысить частоту ядра еще на 7МГц.

Прирост в 20МГц почти "из неоткуда" , на стандартном напряжении и без смены системы охлаждения

Помимо повышения стабильных частот пропал надоедливый писк дросселей и их нагрев значительно уменьшился , теперь они чуть теплые.

Установка радиаторов на память

При разгоне без вольтмода память на карте даже при сильном обдуве открытых чипов нагревается очень неслабо, что уж и говорить о нагреве после вольтмодификации. Ставим радиаторы на память. Покупать готовые радиаторы на память я не стал и решил напилить их из самого дешевого процессорного кулера. Мой выбор пал на самый обычный алюминиевый Foxxcon для Socket А стоимостью 150р



Радиаторы клеились на чипы памяти термоклеем "Радиал"





Вольтмод ядра

Поскольку планировалось устанавливать напряжение ядра 1.7В , был демонтирован резистор vid 1 и соответствующие контакты я замкнул токопроводящим лаком :



Лак легко стирается ваткой со спиртом, что очень удобно , для получения напряжения на ядре 1.6В достаточно замкнуть vid 2



а для 1.7В нужно стереть vid 1 и vid 2, а потом замкнуть vid 3

Вольтмод памяти

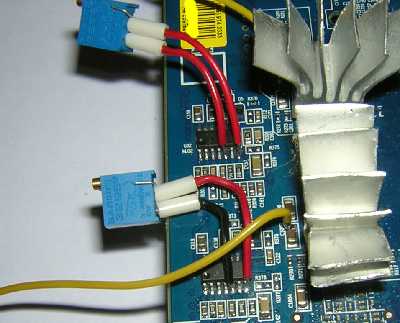

Вольтмод памяти выполняется пайкой подстроечных резисторов на 15кОм к 5-ой и 7-ой ногам микросхем Intersil 6522 (верхняя микросхема обозначенная на плате как U32 MJ32 отвечает за Vdd , нижняя (U31 MJ31) за Vddq)
Резистор перед пайкой обязательно выкрутить на максимальное сопротивление !

Проверьте дважды перед пайкой !! иначе спалите память



Мониторинг Vddq выполняется между дальним от PCI-E разъема контактом конденсатора С1807(возле U31 MJ31) и землей. Точка мониторинга Vdd - ближний к PCI-E контакт С1928 (возле микросхемы U32 MJ32).

Далее, по-немногу убавляя сопротивление резистора (при постоянном мониторинге напряжений), повышаете Vdd и Vddq до необходимого уровня.
Не забывайте , что всему есть свой предел, и частота памяти будет расти до тех пор, пока вы не превысите определенное напряжение, дальше она начнет падать.

Подготовка системы


В отличие от предыдущей статьи было решено отказаться от водяного охлаждения чипсета(в этот раз он охлаждался с помощью Zalman NB47J).

Также был изготовлен новый теплообменник на процессор :



В подошву в шахматном порядке впаяны 150 штырьков диамером 1.7мм, высота штырей ~4мм , расстояние между ними 0.5-1мм, высота камеры для воды 4мм, общая высота ватерблока без штуцеров 14мм.

Как и в предыдущей статье, для охлаждения воды использовался лед




Единственное отличие - теплоизоляция в этот раз выполнялась более серьезно :









Ватербок оборачивался теплоизоляцией с небольшим выступом внизу основания, после одевался на процессор и вся теплоизоляция прижималась креплением так, что доступ воздуха к процессору и подошве ватерблока был перекрыт. За несколько часов тестов не выпало ни капли конденсата.
Видеокарта "утеплялась" аналогично.

Шланги также были теплоизолированы, в результате чего система приобрела следующий вид



Видеокарту обдували 4 вентилятора ( два из них охлаждали память с обеих сторон , один обдувал дроссели и еще один мосфеты с обратной стороны карты. Еще два вентилятора были поставлены на обдув оперативной памяти и VRM соответственно.



Вот теперь можно переходить собственно к тестам

Конфигурация системы

CPU : Sempron 2800+@ 2800 MHz 1.7V
MB : Abit NV8
Ram : 512Mb Patriot PC3200LL @ 233MHz 3.2V 3-3-3-8
Video : Sapphire X800GTO
PSU : 500W Chieftec CFT-500-A12S
HDD : IDE 120Gb Seagate Barracuda 7200.8

Тестирование проводилось на свежеустановленной английской версии WinXP SP2 , драйвера Catalyst 6.5 , DirectX 9.0c
Использовались тесты 3Dmark05 build 1.2.0 и 3Dmark03 build 3.6.0

Процессор работал на частоте 2800МГц при напряжении 1.7В



В A64Tweaker v0.31 выставлялись следующие тайминги MAL 8ns , RP 6ns , Tref 133MHz 7.8us

С помощью ATI Tray Tools v1.0.5.824 производилась настройка драйверов на максимальную производительность. Все ненужные сервисы были отключены, отключены "темы" и WinXP настроена на максимальную производительность.
После установки всех программ была произведена дефрагментация в safe mode.

Максимальные безартефактные частоты при Vgpu=1.6V и Vdd=2.22V Vddq=2.26V составили 687/648МГц (ядро/память) , тайминг TRP был понижен с 6 до 5, так же изменены тайминги MRR (с 59 на 38 ) и TRFC (с 20 на 18 ), остальные тайминги понизить без потери частоты не удалось.

В итоге 3Дмарк05 был пройден на частотах видеокарты 687/648 (процессор работал на 2700МГц) и результат составил 6958 попугаев, что на данный момент является шестым результатом в рейтинге ORB для X800GTO.
Тут была применена небольшая "хитрость" сначала в АТТ на вкладке Direct3D-Settings параметр LOD выставлялся в "-10" , запускался бенчмарк, а потом перед следующим запуском(после закрытия окна бэнчмарка) LOD выставлялся "+2" и марк запускался заново, такая манипуляция позволяет поднять результат примерно на 50 попугаев.

Далее напряжение на ядре было увеличено до 1.7В , на памяти оставлено прежним. Разгон ядра вырос до 702МГц , но по памяти упал с 648 до 617 . Что же , очень печально, но видимо, не хватает поставляемого через PCI-E питания, либо опять виноваты многострадальные дроссели. 3Дмарк03 пройден на частоте процессора 2800МГц и видеокарты 702/617 .
Результат 13998 на настоящее время является седьмым в мировом рейтинге ORB.
Во время прохода 3Dmark05 температура графического процессора так и не добралась до отметки в 14°С, температура воды колебалась в районе 3-4°С :


(кликните по картинке для увеличения)

мониторинг АТТ при проходе 3Dmark05

Вместо заключения
Полученные результаты являются вполне достойными, но могут быть увеличены с помощью более мощного процессора (особенно в 3Дмарк03) и смены матплаты, позволяющей подать через PCI-E бОльшую мощность.

Благодарности :

serj - за консультации по модификации системы питания карты
Krypt0n - за предоставленную память Patriot PC3200LL
Седых Алексей - за предоставленный цифровик

а также всем участникам ветки Изучение и комплексная доработка X800GT/GTO

Ссылки по теме :

Почти всё о Radeon X800 GTO
Saphhire Radeon X800 GTO - from overclock to eXtreme overclock
Небольшой фотообзор: электролитические конденсаторы для материнских плат (дополнено).
Настройка сервисов в Windows2000/XP/2003
Руководство по настройке Windows2000/XP/2003
**Baddass' Guide to Windows Performance, Optimization and Tweaking**
Windows 2000/XP Registry Tweaks
3DMark: выжимаем до последней капли!
----------
Изучение и комплексная доработка X800GT/GTO
Всё о RADEON X800 (GTO/GTO2). FAQ на первой странице
Обсуждаем доработку системы питания карты (замена кондеров)
Оптимизация настроек БИОСа\Системы под бенчинг


----------------------------------------------------------------------------------

10-04-07 : update

После апгрейда системы результаты в бенчмарках серьезно выросли

Конфигурация системы приняла следующий вид:
CPU: Intel C2D E6400 @ 3520MHz (440x 1.4V
MoBo: Gigabyte 965P-S3
RAM: 2x512Mb Corsair XMS2 PC4300 @ 880 5-5-5-15-2T 2.2V
Video : Sapphire X800GTO
PSU : 500W Chieftec CFT-500-A12S
HDD : IDE 120Gb Seagate Barracuda 7200.8

Сделан вольтмод карты : Vgpu 1.6V , Vdd=Vddq=2.17V , разгон составил 688МГц по чипу и 664МГц по памяти, температура на балконе -12°С. Ядро видеокарты охлаждалось с помощью самодельного ватерблока(в контуре смесь воды и тосола), температура GPU была около 20°С, процессор охлаждался боксовым кулером.

В конечном итоге:
3Dmark01 41029
3Dmark03 16994
3Dmark05 7638
3Dmark06 2484

Для 3Dmark01 использовались драйвера catalyst 6.5(Lod +3), для 3Dmark03 - catalyst 6.11, а для 06-го и 05-го - catalyst 6.10

После прошивки биоса от Х850ХТ РЕ (256Мб, Самсунг 1.6, 540/590) результаты на "игровых частотах"(590/590) в 01 марке увеличились примерно на 1500 попугаев, в 03-ем на 400, а 05-ый и 06-ой показали прибавку в 200 пернатых

Но протестировать видеокарту с новым биосом не удалось, после сделанных вольтмодов и установки охлаждения, при включении системы на экране появились артефакты. Видюха умерла, предположительно из-за слишком сильного прижима ватерблока. ее место в системнике заняла древняя PCI S3 Truo64V+ 2Mb

Спасибо всем за прочтение,
Обсуждаем


С уважением , INS@NE
