Делаем "универсальный" кулер действительно таким.
реклама
За последние 5 лет дешевизна процессоров DURON/SEMPRON/ATHLON XP позволила компании AMD в буквальном смысле "завоевать" рынок процессоров.
Но с переходом на 64-битные платформы старые процессоры из продажи исчезли, но с уже приобретенных компьютеров пока никуда не делись – выбросить жалко, тем более что для основной массы пользователей производительности хватает для большинства приложений, а разгонный потенциал, относительный конечно , такой, что ему могут позавидовать даже некоторые из самых "свежих" Pentium-ов.
Поэтому мне, как и многим другим обладателям ATHLON XP, всегда хотелось максимально приблизить имеющуюся систему к новейшим образцам компьютерной инженерии, или хотя бы просто немного усовершенствовать, что отличало бы ее от остальной серой массы. Например, избавится от шума процессорного кулера.
Итак, речь пойдет снова об охлаждении – наиболее актуальной "процессорной" проблеме.
Должен признаться, процесс выбора кулера сразу же привел меня в растерянность – в продаже на сегодняшний день кроме продукции Thermaltake, я практически ничего не нашел с поддержкой Socket A, по крайней мере, в Украине. Но зато есть такие монстры как Skythe Ninja , и многие другие, не рассчитанные на мой процессор. Из Thermaltake собрался купить Big Typfoon, но – опять облом – странным образом они исчезли изо всех магазинов. Почитал «Звуковая Башня» – мини-обзор кулера Thermaltake SonicTower /lab/show/18628/Zvukovaya_Bashnya_mini-obzor_kulera_Thermaltake_SonicTower , но SonicTower на моей материнке мне не понравился – не должен вентилятор дуть прямо в блок питания! И вот, окончательно разозлившись, после тщательного изучения Сражение суперкулеров на тепловых трубках: Scythe, Thermaltake, Zalman и Пассивное охлаждение Prescott 3.8 GHz: «Shogun» и «Ninja» от компании Scythe /lab/show/20315/Srazhenie_superkulerov_na_teplovyh_trubkah_Scythe_Thermaltake_Zalman , рискнул приобрести чудо японской техники Skythe Ninja. Слишком соблазнительными выглядели характеристики этой штучки.
Все что потребовалось для модернизации кулера - это изготовление нового крепежа. Но если кто-то рискнет повторить, вам потребуется незамысловатый слесарный инструмент, как ножовка по металлу, надфиль, дрель, и растущие из правильного места руки . А также 2 -3 часа свободного времени.
После изучения имеющегося в комплекте набора, было принято решение изготовить что-то похожее на штатный крепеж для LGA775. Так же необходимо изготовить подкладки на обратную сторону материнской платы.
Результатом я остался доволен:

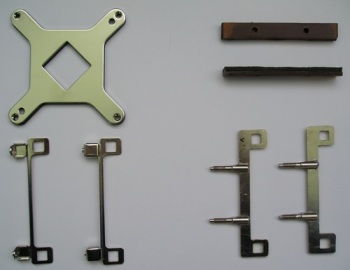

крепеж для LGA775 - слева, самодельный для socket A - справа.
Для наглядности на фото присутствует крепление для LGA775 из комлекта кулера. Новый крепеж изготовлен из листовой латуни толщиной 1 мм. На него одеты пропиленные по длине латунные стоечки и припаяны обычным припоем над газовой плитой. Длина пропила сделана достаточно большой для регулировки высоты крепежной рамки во время пайки. Расстояние между стоечками-36 мм – как между отверстиями на плате. Шаблон самой рамки взят с того же крепежа на LGA775, только сделан немного шире у основания, для исключения прогиба, так как расстояние между точками крепления к плате сократилось, и усилие от защелок на кулере легко сможет согнуть тонкую рамку. Подкладки на обратную сторону материнки изготовлены из гетинакса толщиной 2,5 мм, и обклеены с одной стороны штучным каучуком. Размеры: 10 Х 60 мм. После монтажа посадочное место кулера выглядело вот так:
подготовленное "посадочное место" для кулера
Перед установкой кулера на материнскую плату пришлось хорошенько потренироваться на старом DURON-е со сколотым кристаллом. Удачной установки получилось добиться с пятой попытки, и только после того, как были изготовлены дополнительные защитные подушечки, высотой 1.5-2 мм, из каучука для хрупкого кристалла процессора. Так они выглядели на подопытном экземпляре:
дополнительная защита кристалла
Также была отполирована поверхность основания кулера, так как она покрыта мелкими, идеально ровными параллельно-круговыми бороздками, сделанными, очевидно, намеренно. Я предполагаю, что для более равномерного распределения термопасты, но для открытого кристалла это губительно.
После монтажа и сборки система выглядела вот так:
система охлаждения в сборе
Тестирование производилось при открытом корпусе, но сам корпус находился в нише стола с довольно слабой циркуляцией воздуха.
Конфигурация системы:
_______________________________________________________________
Материнская плата__ Abit NF7-S v2.0
Процессор_________Athlon XP 2500+ (Barton)
ОЗУ_______________DDR400 2X512hunix (Hyundai HYMD564 646CP8RD43)
Видеоадаптер______Gigabyte Radeon 9550 128 Мб/128 бит
HDD1______________WDC WD80 0JD-00LSA0 SCSI Disk Device (74 Гб)
HDD2______________WDC WD30 00JS-00PDB0 SCSI Disk Device (279 Гб)
Корпус_____________SP KG-666 (300W БП)
А также____________DVD-RAM, CD-RW, FDD.
_______________________________________________________________
Корпус имеет два 80-мм вентилятора на вдув и выдув, включенных последовательно.
Система работала под управлением Windows XP professional SP2.
Тесты проведены программой S&M версии 1.7.6, в настройках которой была установлена 100%-ная загрузка процессора. Температура в помещении находилась в пределах 25-27 градусов. Перед началом тестов компьютер прогревался в течение 2-3 часов.
Для сравнения приведены результаты испытаний с боксовым кулером в режиме покоя и при стопроцентной загрузке.

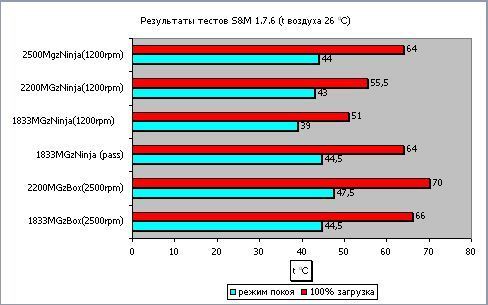

результаты испытаний
Как видите, на диаграмме присутствует значение температур для штатного режима работы процессора с кулером Scythe Ninja в пассивном режиме – вполне приличный результат.
С разогнанным до 2200 МГц процессором, при 100% загрузке, боксовый кулер не справился – температура поднялась выше 70 градусов, и тест был остановлен. Поэтому на диаграмме показан условный результат.
Следует добавить, что данный экземпляр процессора попался очень удачный, он работает без повышения напряжения питания ядра как Athlon 3200+, и на частотах вплоть до 2400 МГц без сбоев. Для интересующихся привожу маркировку:
маркировка на процессоре
Но все же, для чистоты эксперимента при разгоне до 2200 МГц, напряжение было поднято до 1.7 В.
С новым кулером удалось повысить тактовую частоту до 2500 Мгц, при напряжении ядра 1.85 В, с нормальными температурными параметрами и синхронно работающей ОЗУ. При этом абсолютно стабильная работа компьютера на любой нагрузке. Это, конечно же, не предел, но китайский 300-Ваттный блок питания на большее не согласен. Поэтому дальнейшие эксперименты буду проводить после приобретения нового корпуса, с более мощным блоком питания.
Уже с первого момента после включения, я понял, что работа проделана не зря. Японский кулер оправдал ожидания. Особенно примечательно то, что есть реальная возможность использовать его в пассивном режиме даже в таком тесном корпусе с еле вращающимися 80-миллиметровыми вентиляторами. До сих пор я собирался в скором времени переходить на новую LGA775 платформу, и это тоже сыграло свою роль при выборе кулера, ведь при неудачном исходе эксперимента он неплохо пригодился бы на новеньком Pentium-е, но теперь я спешить не стану, слишком уж хорошо справился NINJA с поставленной задачей.
