Как я скальпировал lga 2011-3 (Haswell-EP, Broadwell-EP)

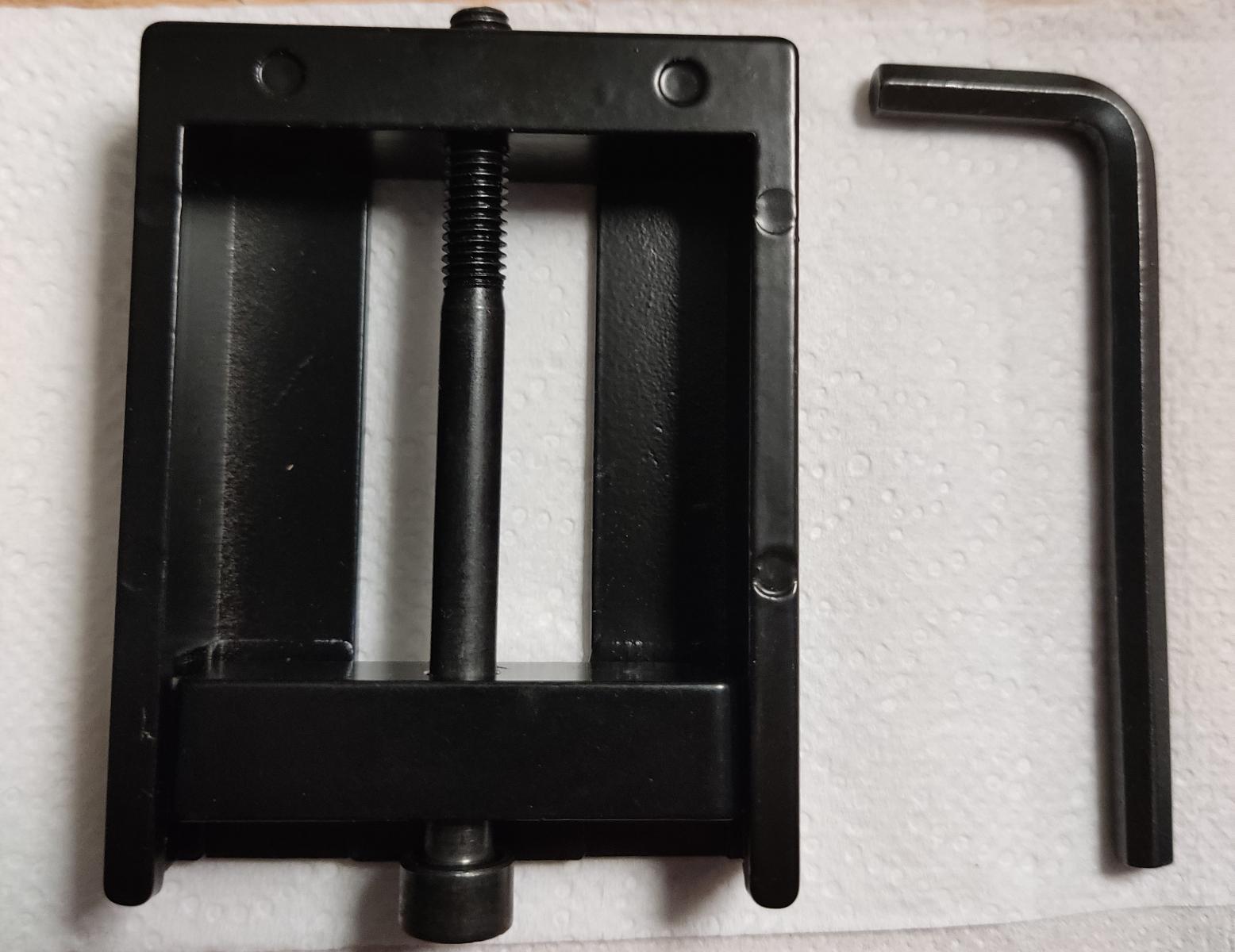

Для скальпирования использовался вот этот инструмент предназначенный для lga 2066

 Были куплены 2620V4 и 2630v3 по две штуки, для пробы вскрытия

 и возможной замены припоя на ЖМ у i7-6950x

 2620v4 (Broadwell-EP)

был вскрыт без особых усилий

При обратной сборке процессора, пришлось стачивать саму крышку,

иначе кристалл CPU не контактировал с ней

и вытачивать каналы в крышке, чтоб она не замкнула элементы вокруг кристалла, т.к. они получились практически на одном уровне с поверхностью кристалла.

(фото сделать забыл)

2630v3 (Haswell-EP)

При попытке вскрытия был уничтожен, данным приспособлением нельзя вскрывать v3 серию,

т.к. сдвиг крышки возможен только в двух направлениях и никак иначе

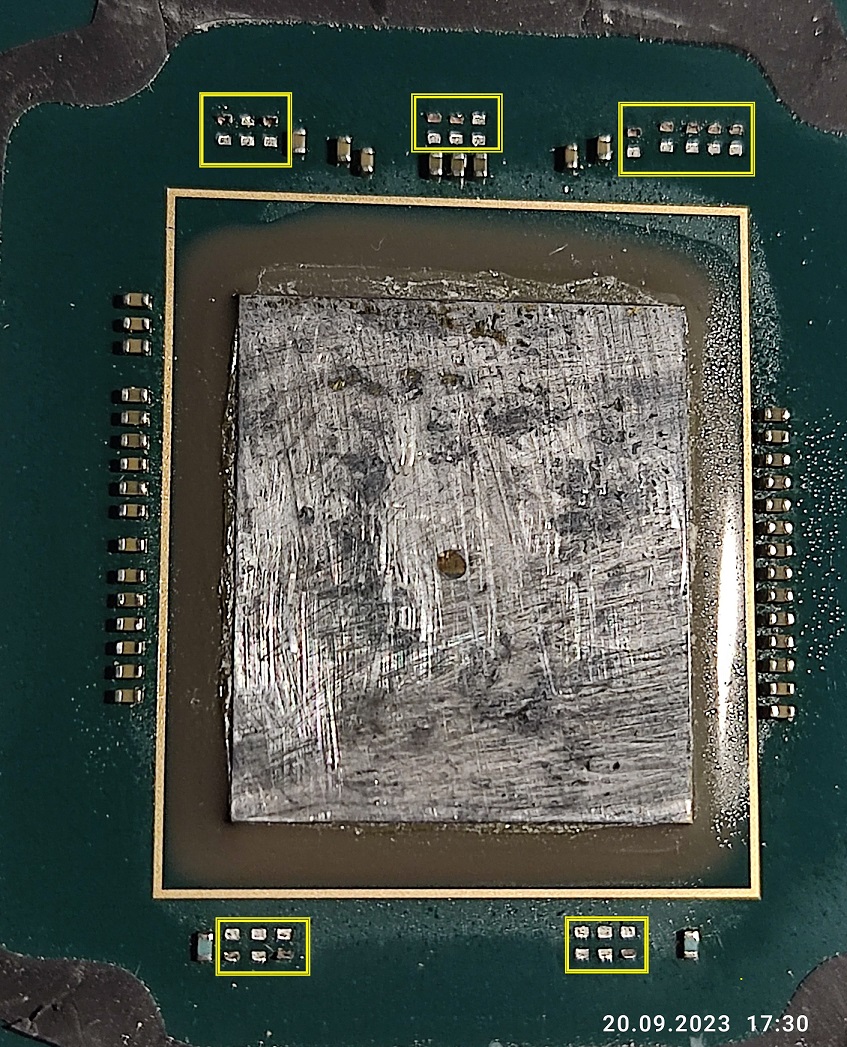

срезаны 17 элементов (обведены желтым)

кромки крышки которыми срезает элементы при вскрытии (обведены белым),

сдвиг в другом направлении не позволяет конструкция скальпатора (процессор не входит).

Это вскрытый при помощи нагрева и отрыва крышки, второй экземпляр 2630v3,

получился полностью целым и рабочим.

Чтоб избежать замыкания элементов при обратной сборке, были сточены бортики внутри крышки.

Если захотите вскрывать Broadwell-EP методом нагрева и отрыва крышки,

то может получиться вот это

процессор может стать кривым, с таким изгибом даже собирать обратно смысла нет.

Фото процессоров подготовленных к обратной сборке с выровненными крышками

В крышках отражение через сетку от комаров.

В простое температура процессоров получилась

2620v4 31градусов

2630v3 35градусов

У 2690v4 который без "переделок" температура в простое тоже 31градус.

После нескольких прогонов Cinbench R20 максимальная температура

2620v4 37градусов

2630v3 55градусов

Охлаждались процессора при помощи шеститрубочной маленькой китайской двойной башни с двумя 92мм вентиляторами с прямым контактом трубок.

Возможно что у v3 был плохой контакт кристалла процессора с крышкой(для сравнения нет другого процессора),

т.к. после первой сборки 2620v4, был плохой контакт крышки и кристалла, пришлось переделывать.

Сравнить с не вскрытыми процессорами не вышло (закончились процессоры).
