Как победить водобоязнь в охлаждении компьютера.

17 мая 2006, среда 23:53
для раздела Блоги
Предыстория.
Компьютерами (IBM-совместимыми) увлекаюсь года с 1990. Домой купил компьютер в конце 1992 года (386DX-400, RAM 4MB, HDD 427 MB). По тем временам была достаточно мощная машинка. Через какое-то время перестало хватать ее, сделал апгрейд на 486-66, потом последовал K5-133, потом понял что-то такое оверклокинг и разогнал на тот момент свою апгреженную машинку (Celeron 333 -> 417). Через какое-то время сменил на P3-800 (разгон тогда не получился, мамка не позволяла). Потом случился обмен на K7-1800+ (на ядре Palomino, которое грелось по страшному и так же не гналось). Потом купил мамку на NF2 400 (Asus A7N8X-E Deluxe) и Barton 2500+ (разогнался до 3200+@2200 MHz). Была данная система достаточно долго и купил себе Веник 3200+@2500 MHz). Но так как я собираю фильмы и часто занимаюсь перекодировкой (двд -> mpeg4), то собрался и взял себе Athlon X2 3800+. Разогнался он относительно средне – до 2518 MHz (ядро Манчестер) на воздушном охлаждении (Залман 9500 на полной скорости).

История.
Я к водяному охлаждению относился обычно с опаской, как вообщем и ко всему новому. Все предыдущие годы обходился или пассивными системами, или воздушным охлаждением. Обычно всегда хватало, но тут чего-то задумалось, придумалось, как всегда деньги обломились (потратил на семью, но что-то осталось (или «оставил» ), и задумал сменить себе охлаждение. Полностью hand made не захотелось делать (честно говоря просто не хватило бы ни времени, ни сил), так что стал присматриваться к тому, что можно купить сейчас. Или более-менее ширпотреб, или уже что-то чуть-чуть другое. Ширпотреб брать не очень хотелось, хотя такие комплекты (от TT, CoolerMaster, Titan и т.д.) наиболее оптимизированы для таких, как я (то есть практически не разбирающегося в СВО как класс). Все, значит берем «что-то другое». Выбор стоял честно говоря не особо большим – либо все из заграницы, либо что-то наше и что-то из-за заграницы. Решил остановиться на втором случае (легче купить и легче общаться, если что-то не так). Значит наиболее оптимальными являлись ProModz и WaterWorker.

Стал подробнее читать все подряд форумы (разумеется больше всего форум на Оверсах, так как он мне давно уже просто дом родной ) и статьи, так или иначе связанных с СВО, ну и заодно слушать друзей как в жизни, так и по форуму. Вообщем по поводу ProModz все запугали (то брак стал идти, то бачок протекает, то на водоблоке не до конца фитинг закручен, и т.д.) и решил остановиться на WaterWorker (WW). Комплекты стандартные сразу не понравились (хотя они очень и очень неплохие, если не считать помпы), так что захотел что-то отличное собрать от стандартного комплекта. Был отправлен запрос на адрес представителя WW в Москве (moscow@waterworker.ru) и мне подобрали конфигурацию. Такую:
1. Водоблок на процессор WC-155Cu - 1шт. 25$
2. Водоблок на чип видеокарты WC-175CuR - 1шт. 30$
3. Радиатор NexXxoS Extreme I – 1 шт. 55$
4. Крепление для процессора (сокет 939/940, М2) - 1шт. 4$
5. Крепление для видеокарты (6800/7900) – 1шт. 2$
6. Помпа Hydor L20 - 1шт. 40$
7. Воздухоотделитель - 1шт. - 7$.
8. Модуль МинимаркII - 1шт. - 17$
9. Трубка силиконовая 8/12мм. - 2м. 9$
10. Флакон ППГ - 1шт. 2$
То есть в сумме 191 + доставка.

Вот моя конфигурация компьютера:
Проц: AMD Athlon 64 X2 3800+
Материнская плата: DFI LanParty UT nF3 Ultra-D + Zalman NB47J
Память: 2 x 512 MB PC3200 Kingston HyperX 3200AK2/1G + 2 x 512 PC3200 OCZ EL Platinum Rev.2
Видеоплата: Leadtek A400GT 6800GT 256MB
Звуковая плата: Creative X-Fi Fatal1ty Edition
TV-тюнер: AverMedia AverTV TV-Studio 203
Винчестеры:
1 x Maxtor MaxLine III 300GB IDE
1 x Seagate Barracuda 4 80GB IDE
2 x Samsung SP1614C SATA 160GB Raid 0 (Stripe)
Накопители: дисковод, Combo Teac 552G, DVD-RW BenQ DW1640
Сетевая плата: на мамке
Колонки: Sven HA-385 + VideoLogic Sirocco Spirit
Монитор: 22 дюйма ViewSonic P225F
Принтер: HP LJ 1220
UPS: APC Smart-UPS 700VA Rackmount
Корпус: ThermalTake Armor Aluminium Silver
Блок питания: Hiper 5B580 (580W, Active PFC)
Клава: Sven Office Pro 8100
Мышь: Logitech Laser MX-1000

До СВО в охлаждении проца был Залман 9500, а в охлаждении видяшки был переделанный Залман 7000A-CU.

(кликните по картинке для увеличения)

Zalman 7000A-CU модифицированный для видяшек

С охлаждением видео все устраивало – максимум что было это 55 градусов (6800GT при 400/1100 – дальше этого вообще не гналась, только при 1.4 вольта на ядре можно было добиться 415 Mhz. Только вот очень сильно грелась при этом силовая часть на карте) при «волосатом кубе», а вот Залман 9500 справлялся с большим трудом с охлаждением – 62-64 градуса (реальных) для процессора X2, разогнанного до 2518 MHZ @ 1.55 V.

Значит сделал заказ на сайте, и так сказать подготовил родных – ребенка отвез к бабушке, а жене предложил отдохнуть в Египте, куда она улетела (без меня разумеется ). Через 3 дня (хорошая оперативность) уже встретился с представителем, произошел обмен денежных знаков на достаточно объемный пакетик. И с радостным сердцем побежал домой. Дома открыл пакетик, все выложил и стал смотреть. Каждый водоблок упакован в свою упаковку с кучей интересных вещей (все перечислять не буду, можно без проблем почитать на сайте WW и почитать статьи на том же сайте или на сайте overclockers.ru). Сразу что относительно не понравилось – в каждой упаковке крепление для Socket 478, а нужные мне крепления – пришлось покупать отдельно (то есть отдельно включены в заказ).

Начал все ставить последовательно в систему, но позже обнаружилось что многих вещей я не знаю и сделал не совсем так, как надо. Одна из таких вещей, что радиатор поставил вниз штуцерами (прикручен к задней стенке корпуса, снаружи), а кабели выводил через специальные отверстия в моем TT Armor. То есть получилось так, что кабели удлинились и я истратил все 2 метра при создания контура в своей системе. Еще ошибся с креплением водоблока на проце, точнее с тем, как должны в него входить трубки – то есть входить вода должна в нижний штуцер, а выходить из верхнего (ну так рассказали разработчики). Исправить такое не могу, так как просто банально не хватает шланга, надо как-то собраться и купить. Ошибся еще с расположением воздухоотделителя (ну с ним вообще одни проблемы были, но об этом позже) – разместил его сначала внутри корпуса, а это значит при доливке воды очень часто попадал на что-то внутри компьютера (заклебался влажность удалять), сейчас стоит вне корпуса на радиаторе. Отличное место для него и при заливке воды внутрь компьютера ничего не попадает. Остальное вроде все было более или менее.
Резать шланги лучше так, чтобы при одевании они были практически в натяг. Я когда резал шланги все-таки много чего лишнего оставил, что потом через некоторое время переделывать пришлось. Одеваются все шланги относительно легко, если одевать не под углом. Единственная проблема с одеванием шлангов была только с помпой – там много было нецензурных слов на всю квартиру (благо один дома был), а проблема решилась относительно легко – концы шлангов опускаются в горячую воду, а штуцера помпы просто смачиваются водой.
При сборке повредил радиатор (кривые мои руки) (проткнул его винтом, когда просто перетянул). Заклеил трубочку проткнутую (нейлоновая стяжка была обмазана клеем и засунута в дырочку) – вроде не протекает, но хотелось бы чтобы на будущее где-то в документации WW (которой нет и ее очень не хватало) было отражена моя ошибка и люди не нарывались на нее. Радиатор повесил, причем сделал это через проставки – то есть радиатор не вплотную прижат к корпусу, а привинчен винтами с зазором, который обеспечивается так – вставляется винт в корпус изнутри, на него надел трубочку (3-4 см шланга), а потом уже идет сам радиатор.
Радиатор лучше охлаждать «внешним» воздухом, то есть было сделано следующее – вентилятор один дует на радиатор, причем в сторону задней части корпуса, а корпусный вентилятор просто развернул (был на выдув, стал на вдув). Вентиляторами были сверхтихий корпусный от TT и GlacialTech SilentBlade на 950 rpm. В последствии пришлось GlacialTech заменить на более производительное решение, так как просто он не мог продуть радиатор (достаточно толстенький этот Alphacool Nexxxos Extreme I), что негативно сказалось на шуме (как-нибудь и когда-нибудь сменю радиатор на серию из Pro – они потоньше в два раза, а для производительности можно взять на два или три вентилятора).

Итак всю собрал и запустил – к сожалению на тот момент разницы с воздушкой не получил практически вообще (тогда еще стоял GlacialTech). Оказалось в контуре много воздуха оставил, а я тогда и не знал, что он может остаться в системе и никто не подсказал в начале. Через час заметил подкапывание – оказалось, что водоотделитель (ВО) протекает по полной программе (верхняя крышка). Клеил супермоментом, но этот клей просто не подходит для таких целей. А потом друзья посоветовали купить клей моделист для пластика – просто потрясающий клей. Все заклеил. Через некоторое время начала вода капать из мест, рядом со шлагами на этом ВО. Тоже заклеил. Потом заметил что еле-еле вода начала идти снизу – решил дальше не продолжать, весь ВО просто обмазал клеем и …. все, не протекает
Начал пытаться выводить воздух из системы, точнее пытался понять как его можно оттуда выгнать (никто мне внятного ответа не дал). Залез на форум Titan и там нашел один способ – при работающей помпе пережимать шланг сразу на выходе из радиатора, удерживать несколько секунд и разжимать, и так много раз. Но, к сожалению, этим не добился полной выгонки воздуха из контура.
Решил все-таки уменьшить длину шлангов и вынести все-таки ВО за пределы корпуса (тогда стоял еще внутри). Перевернул радиатор штуцерами вверх и сделал так, чтобы шланг на входе радиатора изгибов как можно меньше имел, то есть из помпы вывел шланг к радиатору не через специальную дырочку в Armor, а вывел через заглушку карт расширения (под видяхой). Путем всего этого убрал где-то по 15-20 см лишнего шланга, и заодно убрал одно «колено», которое было на входе в радиатор. Кстати, очень сложно укорачивать эти шланги – их так и тянет к перегибу, и из-за чего вода нормально перестает идти по системе. Хотелось несколько пожестче иметь шланги.
Теперь опять об ВО: со своей функцией он справляется только на половину. Те 50 процентов, с которыми он справляется, это заливка воды, а вот воздух он не выгоняет из системы практически, так как имеет очень маленький диаметр и получается так, что происходит водоворот (воронка) и воздух просто засасывается внутрь системы. Для того, чтобы его хоть как-то выгнать на данном ВО – надо помпу часто включать / выключать, дабы «воронка» не образовывалась и не подсасывала воздух. А потом, нужно так же пересжимать шланги на выходе из радиатора, и всегда пытаться делать так, чтобы воды внутри ВО было до краев, тогда меньше шансов, что воздух все-таки опять попадет в систему (контур). Сейчас вроде воздуха в контуре нет, по крайней мере его не в ВО, не в шлангах не заметно.

Эпилог.
Прошло уже месяц или чуть больше с момента установки СВО. Что я могу сказать – наконец-то я поборол свою «водобоянь» и теперь я уже не боюсь за перегревы летом.

Что я получил после перехода на СВО? Гм, за меня все скажут скрины температур.
А так, для людей, кто подумывать начал об покупке СВО – меньше бойтесь и точно знайте, что если все осторожно будете делать, то никаких проблем у вас не будет.

Получил ли я дальнейший разгон – да, получил. Процессор смог разогнать до 2608 при 1.6 V (на 100 MHz больше, чем на воздушке) при полной стабильности. Процессор запустился и на 2.7 GHz, но систему вырубило где-то после 20 минут садо-мазо из-за перегрева мосфетов на мамке).
Видяшку удалось разогнать по авторазгону до 417/1123 при 1.3 V на ядре. Это больше на 17 MHz по чипу и на 23 по памяти. Можно и больше, но просто не было времени искать этот предел. Хотя есть мысль поднять софт-вольтмодом до 1.4 V на ядре, дабы поднять разгон еще на видеокарте (хотя думаю это произойдет только после того, как заменю радиатор на более производительный). А так того, что я получил по разгону хватает и как я понимаю, ЭТО НЕ ПРЕДЕЛ.

Что в дальнейшем? Гм, наверное все-таки хотел заменить ВО на что-то другое. Если захочу сменить что-то в контуре и придется сливать всю жидкость, то думаю я опять буду сходить с ума от выгонки воздуха. Может быть в будущем сменил бы еще помпу на чуть более производительную (может быть, L20 достаточно хорошо качает и при этом полностью бесшумно, ну если не считать вибрацию) и хотелось чуть уменьшить шум, сменив вентилятор на менее шумный (но тут придется наверное поставить другой радиатор, чтобы при той же или лучшей производительности, можно было обдувать воздухов с меньшим давлением – это будет вероятнее всего Alphacool Nexxxos Pro II или может III).

А так, как сказано в одной рекламе – я доволен (с) не мое.

Моя система:


(кликните по картинке для увеличения)

Мой системник 1


(кликните по картинке для увеличения)

Радиатор Nexxxos Extreme I


(кликните по картинке для увеличения)

Водоблок на проце


(кликните по картинке для увеличения)

Водоблок на видяшке

Скриншоты:


(кликните по картинке для увеличения)

CPU-Z


(кликните по картинке для увеличения)

Моя видяха


(кликните по картинке для увеличения)

Простой (сразу после загрузки системы)


(кликните по картинке для увеличения)

S&M 25 минут


(кликните по картинке для увеличения)

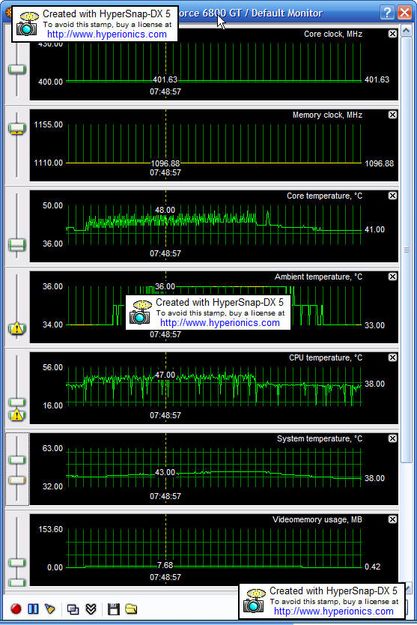

Волосатый куб
