Материнская плата MSI Z370 Sli Plus: обзор модели игрового класса на Intel Z370 и LGA 1151 v2 (страница 2)

Система охлаждения

Все охлаждение строго зонировано: большой радиатор охлаждает большую часть основных фаз, маленький радиатор занимается другими фазами. Увы, никаких датчиков мониторинга у системной платы нет. Зато есть защита температуры ШИМ-контроллера, которая и отрабатывает экстренные ситуации.

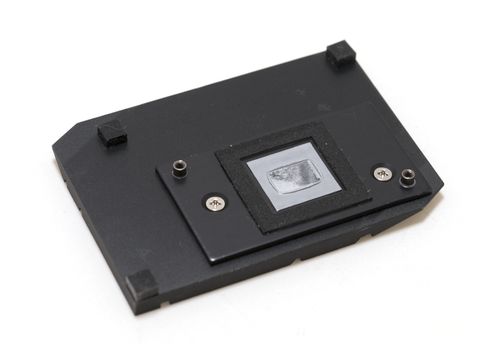

Микросхема PCH охлаждается собственным теплорассеивателем сборной конструкции.

Тип термоматериала – липкая субстанция, а не «терможвачка» или термопрокладка. Хотя, на мой взгляд, последнее предпочтительнее. В номинале нагрев PCH невысок из-за сниженного уровня TDP, да Intel наконец-то постаралась сделать PCH по более-менее адекватным и современным стандартам литографии.

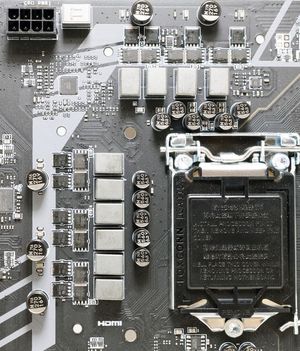

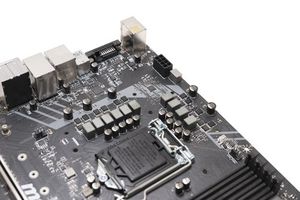

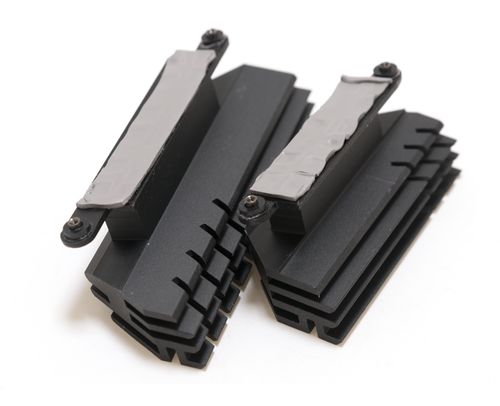

Радиаторы, отвечающие за силовые цепи, поделены на две части: вертикальную и горизонтальную. Количество сборок под ними неравное, из-за чего их нагрев неравномерен. В качестве плюса отметим, что температура на горячем даже при среднем (до 4.5 ГГц при 1.3 В) разгоне Core i7-8700К не превышает 80°C.

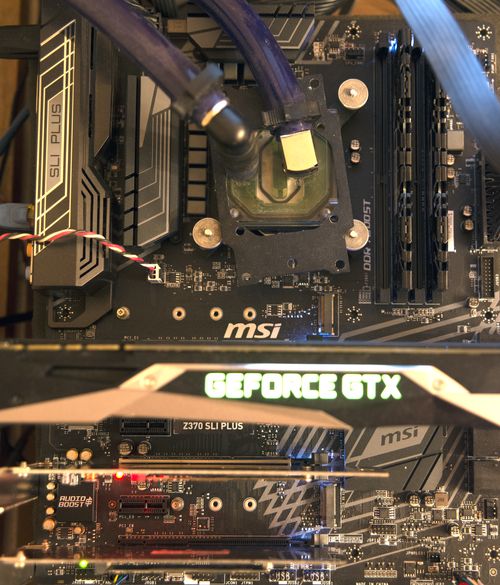

Тестовый стенд

Тестирование MSI Z370 Sli Plus (Intel Z370, LGA 1151) проходило в составе следующей конфигурации:

• Процессор: Intel Core i7-8700K;
• Система охлаждения: система водяного охлаждения;
• Термоинтерфейс: Arctic Cooling МХ-2;
• Оперативная память: DDR4 G.Skill FlareX, 2 x 8 Гбайт;
• Видеокарта: Nvidia GeForce GTX 1080;
• Накопители:
• SSD Samsung 850 Evo 250 Гбайт;
• SSD Samsung 960 Evo 500 Гбайт;
• Seagate Desktop SSHD 4 Тбайт;
• Блок питания: Corsair AX1500i 1500 Ватт;
• Операционная система: Microsoft Windows 10 x64.

Температура VRM замерялась внешним термометром с выносными датчиками после теста LinX.

Разгон и температурный режим

Единственной претензией едва ли не к каждой материнской плате на LGA 1151 является перегрев системы питания при работе на повышенных частотах. Не могу сказать, что у всех производителей получилось сделать достойную подсистему VRM и хорошо ее охладить радиаторами.

К счастью, на рассматриваемой модели MSI проблемы с перегревом не было. При использовании стендового Core i7-8700К, работающего в штатном режиме, спустя полчаса температура вертикального радиатора поднялась до 62°C. А при разгоне процессора до 4.5 ГГц при напряжении 1.25 В и работе оперативной памяти на частоте 3200 МГц спустя еще полчаса достигла 68°C на самом горячем радиаторе VRM.

Таким образом даже без внешнего вентилятора подсистема VRM справилась с задачей. Осталось проверить систему в самом сложном режиме, когда на процессор подается напряжение 1.4 В и дополнительно разогнана память.

За следующие полчаса радиаторы нагрелись до 90°C, что можно считать приемлемым результатом с учетом нагрузки на систему питания. Отметим, что во время теста пиковое потребление процессора доходило до 180 Вт.

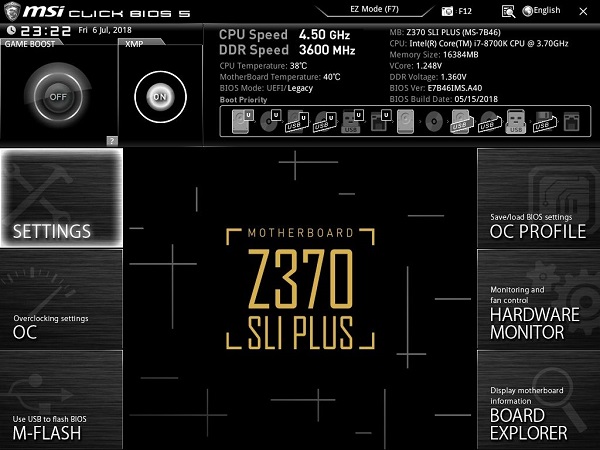

Возможности BIOS

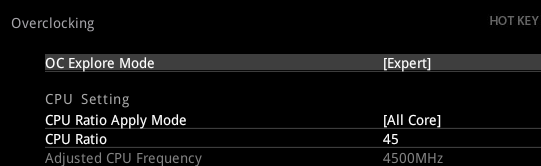

Полный список настроек разгона:

Подчеркнем развитые функции установки множителей для процессора – предусмотрен как синхронный разгон, так и адаптивный, и поядерный.

Типы присутствующих в меню BIOS напряжений и их диапазон регулировок:

На процессор можно подавать шесть типов напряжений: автоматический, адаптивный, условное напряжение, относительное и их комбинации.

Система мониторинга

На печатной плате установлено шесть разъемов для подключения устройств охлаждения. Два основных – это коннектор процессора и помпы, четыре вспомогательных – для различного типа вентиляторов. Все разъемы четырехконтактные и управляемые по DC/PWM принципу.

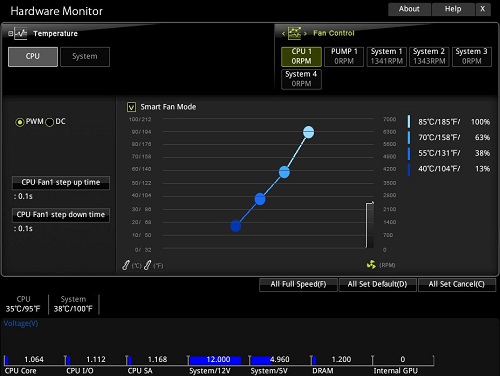

CPU Q-Fan Control

Каждый вентилятор можно настроить по следующим параметрам:

• Тип подключения;
• Источник корректировки оборотов (на плате расположено с десяток термодатчиков плюс три выносных);
• Время отклика на увеличение и уменьшение оборотов в долях секунд.

Также на лету переключается тип управления: линейный или «умный» с подстройкой по пользовательским точкам. Если при заданной величине напряжения вентилятор не может поддерживать скорость вращения крыльчатки, то она останавливается.

Жестких ограничений по настройкам нет, все модели привязываются к любым источникам, а их действительно очень много, включая две точки на системе питания. Таким образом нет смысла давать разъяснения по каждому разъему.

Заключение

MSI Z370 Sli Plus – это крепкий середнячок среди системных плат данного сегмента. Кажущаяся простота на первый взгляд немного пугает, да и максимальное напряжение Vcore невелико. Но при всем этом стендовый Core i7-8700K спокойно разгоняется на данной материнской плате до частоты 5 ГГц, а подсистема VRM выдерживает эти нагрузки. В итоге с небольшим внешним охлаждением можно не беспокоиться за состояние системы питания вплоть до 180 Вт.

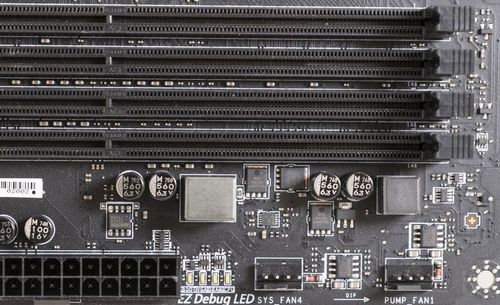

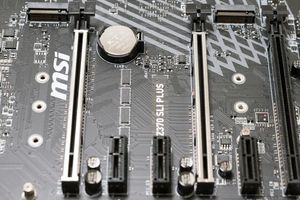

Единственное, что не устроило меня, и не устроит, скорее всего, вас – это отсутствие радиаторов для накопителей М.2. С другой стороны, некоторые производители уже самостоятельно комплектуют SSD ими, да и место на модели MSI оставлено. И еще стоит отметить человеческие защелки на слотах оперативной памяти. Будто вернулся на десять лет назад, когда с обеих сторон стоял открывающийся замок, и ты не пытался просто воткнуть модуль Dimm в слот.

Может не устроить:

• Отсутствуют радиаторы для М.2;
• Нет порта DisplayPort;
• Ограничение в BIOS на текущей прошивке Vcore не более 1.55 В;
• Нет полноценного POST-индикатора;
• Отсутствует кнопка сброса BIOS.

Положительные моменты:

• Хорошие возможности разгона с учетом ограниченного количества настроек напряжений;
• Достаточное охлаждение для подсистемы VRM;
• Отсутствуют значимые недостатки по дизайну и в работе;
• Поддержка моделей М.2 как NVMe, так и SATA обоими слотами.

По итогам обзора материнская плата MSI Z370 Sli Plus получает награду:

Выражаем благодарность:

• Компании MSI за предоставленную на тестирование материнскую плату MSI Z370 Sli Plus.
