Материнская плата MSI Z370 Sli Plus: обзор модели игрового класса на Intel Z370 и LGA 1151 v2


Оглавление

Вступление

У компании MSI в портфеле всегда есть, что предложить покупателю, особенно когда речь заходит о наиболее распространенном сегменте LGA 1151. Среди топовых моделей материнских плат бушует настоящее пламя: каждый производитель старается обскакать конкурентов в технологиях, дополнительных модулях, расширениях и прочем.

500x400  36 KB. Big one: 2500x1999  1006 KB

Но если спуститься с небес на землю, перед пользователем возникает резонный вопрос, что же выбрать. И здесь дела обстоят еще сложнее. Среди десятков вариантов невозможно с первого взгляда определить лучший или средний. В таком случае многих устроят решения игрового класса, оснащенные всем необходимым – к примеру, такие как MSI Z370 Sli Plus на наборе системной логики Intel Z370.

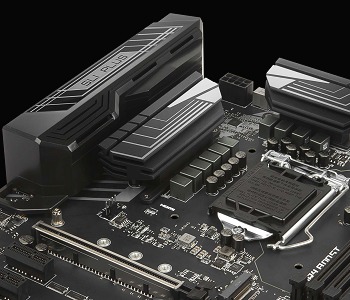

Обзор MSI Z370 Sli Plus

500x500  375 KB. Big one: 1024x819  669 KB





Технические характеристики MSI Z370 Sli Plus

Модель
MSI Z370 Sli Plus
ЧипсетIntel Z370
ПроцессорIntel Core i 8 поколения
Память4 + 4 слота DDR4 от 2133 до 4000+ МГц
Линии PCIe3 x PCIe 3.0 (16x/0х/4x, 8x/8x/4x);
3 x PCIe 3.0 (1x)
ВидеовыходыHDMI, DVI-D
Поддержка мультиграфических конфигурацийAMD Crossfire 3x, Nvidia Sli 2x
Накопители1 x M.2 Mkey 2242-2280 (PCIe 3.0 x4 и SATA);
1 x M.2 Mkey 2242-22110 (PCIe 3.0 x4 и SATA);
6 x SATA 6 Гбит/с; Smart Response и Optane
СетьIntel 219V (1 Гбит/с);
АудиоRealtek S1220 Codec
USB6 x USB 2.0;
8 x USB 3.0;
1 x USB 3.1 Type A;
1 x USB 3.1 Type C

Давайте по порядку и начнем с работы слотов. На печатной плате распаяно три физических разъема PCI-e 3.0 16х и только к двум подводятся линии PCIe от процессора – это первый и второй. Для пары видеокарт задействуется делитель, разделяющий линии поровну. А в случае установки трех видеокарт последний слот получает линии от PCH.

Оба разъема М.2 подключены к PCH. В них допустима установка устройств SATA и NVMe. Но в зависимости от типа подключения и номера порта М.2 отключаются разъемы SATA, выглядит это так:

500x217  25 KB. Big one: 982x427  56 KB

Иными словами, все современные твердотельные накопители, работающие по протоколу NVMe, не урезают возможности платы, в отличие от моделей SATA SSD, которые отбирают часть портов. И поскольку у новинки нет ни Wi-Fi, ни дополнительного сетевого контроллера, иных ограничений не вводится.

Комплект поставки

В данном случае все стандартно:

500x334  31 KB. Big one: 2500x1668  376 KB
  • Материнская плата;
  • Диск с драйверами и программным обеспечением;
  • Инструкция;
  • Заглушка для задней панели;
  • Мостик 2-Way Sli;
  • Два кабеля SATA.





О дизайне PCB

500x613  92 KB. Big one: 2500x3063  2116 KB

MSI Z370 Sli Plus это далеко не топовая материнская плата в линейке компании, поэтому и дизайн у нее привычный – нет POST-индикатора, кнопок включения и перезагрузки, двойного BIOS, аппаратного Game Boost и DIP-переключателей для физического включения или выключения слотов PCI-e, идущих от процессора.

500x613  83 KB. Big one: 2500x3063  1812 KB

Но взамен POST-дисплея инженеры MSI предусмотрели облегченный аналог в виде диагностических светодиодов.

500x229  36 KB. Big one: 948x435  106 KB

Они помогают быстро оценить проблему при старте системы. Кроме того, на печатной плате около основных разъемов и слотов (М.2, Dimm и PCIe) впаяны светодиоды, показывающие их активность.

Подсистема питания

При беглом осмотре в конфигурацию VRM входит десять фаз, однако это заблуждение считать фазы по количеству дросселей.

500x594  100 KB. Big one: 2500x2969  2358 KB





На MSI Z370 Sli Plus основные фазы подключены через удвоители, которые расположены с фронтальной и обратной стороны текстолита. Поэтому точное число фаз лучше написать, как 4 x 2. Еще две фазы несут вспомогательную функцию и обслуживают встроенное графическое ядро и PLL.

250x240  18 KB

К основным относится питание процессора, точнее его ядер, и набраны они мосфетами QN3103 и QN307. А управляет ими контроллер uP9508Q.

Об интересном

RGB подсветка

Разработчики MSI установили на плату два десятка независимо конфигурируемых светодиодов RGB.

500x321  26 KB. Big one: 2500x1603  450 KB

Они настраиваются в специальной программе, их можно как объединить в группы, так и задать индивидуальные режимы.

500x279  29 KB. Big one: 1500x836  164 KB

В базовом исполнении световое шоу не напрягает. Яркость светодиодов либо подбирается на усмотрение пользователя, либо они вовсе отключаются, но только из программы, в BIOS настройки нет.





500x238  54 KB

Предусмотрен на материнской плате и разъем для светодиодных лент.
