Обзор материнской платы DFI LANParty UT ICFX3200-T2R/G на чипсете ATI RD600


Ещё несколько лет тому назад невозможно было себе представить, чтобы для систем, основанных на процессорах Intel, наилучшими чипсетами с точки зрения продвинутых пользователей считались бы наборы логики сторонних производителей. До недавнего времени альтернативные разработчики микросхем системной логики могли конкурировать с микропроцессорным гигантом только благодаря низкой стоимости своих продуктов, ориентированных в первую очередь на бюджетный сектор рынка. С тех пор ситуация сильно изменилась. Про тайваньских производителей чипсетов владельцы современных процессоров от Intel уже практически совсем забыли, а их место заняли "новые силы", компании AMD/ATI и NVIDIA, нежелающие ограничивать своё влияние лишь графическим рынком. Не так давно мы познакомились с предложенным фирмой NVIDIA набором логики для процессоров семейства Intel Core 2, чипсетом NVIDIA nForce 680i SLI. По результатам проведённого нами исследования вполне можно говорить о том, что этот чипсет, при условии определённой доводки материнских плат на его основе, может составить соперничество i975X и iP965 в качестве основы высокопроизводительных систем. Сегодня же пришёл черёд первого знакомства с конкурирующим предложением для процессоров Intel от AMD/ATI, чипсетом RD600, известным также под своим официальным именем Crossfire Xpress 3200.

Сразу отметим, что в рамках нашей статьи мы постараемся не использовать официальное имя этого чипсета, так как на наш взгляд, оно выбрано производителем неоправданно. Дело в том, что то же самое наименование носил ранее набор логики ATI для процессоров AMD, не только не имеющий с RD600 ничего общего, но и значительно отличающийся от него по характеристикам.

Надо заметить, что выпуск компанией ATI, являющейся сегодня частью фирмы AMD, набора логики для процессоров Intel выглядит достаточно забавно. Очевидно, что такое курьёзное стечение обстоятельств объясняется лишь тем, что разработка RD600 велась ещё во времена самостоятельной деятельности ATI, а отказываться от выпуска практически полностью готового продукта AMD не пожелала. Тем не менее, RD600 – это последний чипсет, который AMD (или ATI) предлагает для процессоров Intel. Именно по этой же причине ждать широкого распространения данного набора логики не следует. AMD не заинтересована в его агрессивном продвижении, тем более что поддержка технологии Crossfire с тем же самым успехом может быть реализована и в платформах, основанных на чипсетах от Intel. На данный момент материнскую плату, основанную на ATI RD600, предлагает лишь одна компания – DFI. Впрочем, это совершенно не умаляет интереса ни к новому чипсету, ни к конкретному продукту компании DFI. Тем более что разработчик материнской платы постарался сделать из неё оверклокерское решение нового уровня, способное стать своего рода образчиком в этой области.

Именно эта пресловутая материнская плата, DFI LANParty UT ICFX3200-T2R/G, попала в нашу тестовую лабораторию. Соответственно, далее в этой статье речь пойдёт о том, как данный продукт позволил нам удовлетворить интерес и к новому набору логики ATI для процессоров семейства Intel Core 2, и к новому результату творчества инженеров DFI.

ATI RD600: чипсет AMD для процессоров Intel

Прежде чем углубиться в рассмотрение особенностей материнской платы от DFI, некоторое внимание необходимо уделить непосредственно набору логики ATI RD600. Основная интрига вокруг этого чипсета состоит в том, что это первый дискретный чипсет компании с поддержкой технологии Crossfire для платформы Intel, отрекомендованный производителем как прекрасное решение для высокопроизводительных систем. При этом выпущенные ранее компанией ATI интегрированные наборы логики для процессоров Intel откровенно не блистали ни производительностью, ни разгонными возможностями. Поэтому очевидно, RD600 – решение кардинально новое, а потому небезынтересное.

Давайте срезу взглянем на строение нового набора логики.

Как видно из схемы, ATI RD600 представляет собой построенный по стандартным принципам двухчиповый набор логики. В качестве северного моста используется одноимённая микросхема RD600, южным мостом выступает чип SB600, с которым мы уже встречались в наборе логики Crossfire Xpress 3200 (теперь он именуется AMD 580X Crossfire) для процессоров AMD. Компоненты набора логики соединяются между собой по шине с названием A-Link Xpress II, аналогичной PCI Express x4.

Несмотря на то, что набор логики RD600 официально называется Crossfire Xpress 3200, также как и более ранний продукт для CPU семейства Athlon 64, это не должно вводить в заблуждение. Даже то, что в обоих чипсетах задействуется один и тот же южный мост не делает их тождественными по своим свойствам. Причём, даже в части реализации технологии Crossfire. Дело в том, что северный мост ATI RD600 поддерживает сильно ограниченное число линий PCI Express. В то время как его тёзка для процессоров AMD предлагает 36 линий PCI Express, что позволяет реализацию двух полноценных PCI Express x16 интерфейсов в материнских платах, на нём основанных, в RD600 число линий PCI Express сокращено до 20. В результате, новый набор логики предлагает поддержку двух видеокарт лишь по схеме PCI Express x8 + PCI Express x8. Впрочем, как известно, такое уменьшение полосы пропускания графической шины влечёт за собой лишь незначительное снижение быстродействия. Да и к тому же чипсетов для процессоров Intel, которые смогли бы работать с технологией Crossfire по схеме PCI Express x16 + PCI Express x16, сегодня на рынке нет вообще.





Помимо двух графических шин чипсет ATI RD600 предлагает и дополнительную шину PCI Express x2 для подключения третьего видеоускорителя, предназначенного для физических расчётов, а также две шины PCI Express x1, которыми производители плат могут распорядиться по своему усмотрению, например для подсоединения сетевых или Serial ATA RAID контроллеров.

С чем связано столь небольшое количество реализованных в ATI RD600 линий PCI Express, сказать достаточно трудно. На фоне того, что предыдущие наборы логики компании превосходят RD600 с этой точки зрения, складывается ощущение, что инженеры просто решили сэкономить.

На этом фоне весьма значительно смотрятся возможности нового северного моста в части поддержки системной памяти. Компании ATI удалось создать двухканальный контроллер DDR2 SDRAM, который на данный момент не имеет аналогов. Он поддерживает истинно асинхронное тактование частоты шины памяти, которая никак не связана с частотой FSB. Согласно формальной спецификации, ATI RD600 поддерживает DDR2-667 и DDR2-800 SDRAM, но на самом деле его возможности гораздо шире. Чипсет позволяет выставлять на шине памяти практически любые мыслимые сегодня частоты, которые никоим образом не связаны с частотой шины FSB. Это – очень важное для оверклокеров свойство, позволяющее как разгонять память отдельно от процессора, так и не задумываться о специальном подборе модулей DIMM при сборке системы с разогнанным процессором.

Ещё одно важное достоинство контроллера DDR2 SDRAM ATI RD600 заключается в поддержке им 1T Command Rate. Впрочем, этим уже никого не удивишь, nForce 680i SLI имеет подобную функциональность. Но в отличие от чипсета NVIDIA, ATI RD600 поддерживает не только 2T Command Rate, но и 3T Command Rate, что в отдельных ситуациях может улучшить стабильность работы и увеличить разгонный потенциал модулей памяти.

Что же касается поддержки CPU, то новый набор логики от ATI совместим с любыми LGA775 процессорами, доступными сегодня. Конечно, в свете скорого появления CPU семейства Intel Core 2 Duo, рассчитанных на работу при частоте Quad Pumped Bus в 1333 МГц, интерес вызывает совместимость RD600 и с ними. Хотя никаких официальных данных по этому поводу нет, судя по всему, в чипсет заложены необходимые для этого возможности в полной мере.

Несмотря на то, что изначально ATI планировала использовать в паре с RD600 новый южный мост SB650, в составе рассматриваемого чипсета применяется более старая микросхема SB600. Её возможности уже хорошо известны: она поддерживает десять портов USB 2.0, четыре порта Serial ATA-300, один канал Parallel ATA-133, шесть шин PCI и High Definition Audio (Azalia). При этом встроенный в южный мост Serial ATA контроллер поддерживает RAID массивы уровней 0, 1 и 0+1, NCQ и скорость передачи данных до 3 Гбит в секунду, но не поддерживает RAID 5.

Из-за урезанных возможностей чипсета от ATI в части поддержки шин расширения и использования относительно старого южного моста в сравнении с конкурирующими наборами логики характеристики ATI RD600 выглядят отнюдь не впечатляюще.

  AMD Crossfire Xpress 3200 Intel 975X Express Intel P965 Express NVIDIA nForce 680i SLI
Северный мост RD600 82975X MCH 82P965 C55 SPP
Частота FSB 1333/ 1066/ 800/ 533 МГц 1066/ 800/ 533 МГц 1066/ 800/ 533 МГц 1333/ 1066/ 800/ 533 МГц
Максимальный объём памяти 8 Гбайт 8 Гбайт 8 Гбайт 8 Гбайт
Количество модулей памяти 2 DIMM на канал
2 канала
2 DIMM на канал
2 канала
2 DIMM на канал
2 канала
2 DIMM на канал
2 канала
Поддерживаемые типы памяти DDR2-533/ 667/ 800/ 1067/ 1200 SDRAM DDR2-533/ 667 SDRAM DDR2-533/ 667/ 800 SDRAM DDR2-533/ 667/ 800/ 1067/ 1200 SDRAM
Графический интерфейс PCI Express x16 или
2 x PCI Express x8
PCI Express x16 или
2 x PCI Express x8
PCI Express x16 2 x PCI Express x16
Дополнительные шины PCI Express 1 x PCI Express x2
2 x PCI Express x1
6 x PCI Express x1 6 x PCI Express x1 1 x PCI Express x8
6 x PCI Express x1
Южный мост SB600 ICH7R ICH8R MCP55PXE
Шина для связи мостов A-Link Xpress II, 1 Гбайт/сек DMI, 2 Гбайт/сек DMI, 2 Гбайт/сек HyperTransport, 8 Гбайт/сек
USB 2.0 10 портов 8 портов 8 портов 10 портов
Скорость Serial ATA 3 Гбит/сек 3 Гбит/сек 3 Гбит/сек 3 Гбит/сек
Поддержка NCQ Есть Есть Есть Есть
Поддержка eSATA Нет Нет Есть Есть
Число портов SATA 4 4 6 6
Число каналов PATA 1 1 0 1
Поддержка RAID 0, 1, 0+1 0, 1, 0+1, 5 0, 1, 0+1, 5 0, 1, 0+1, 5
Сеть Нет Нет Нет 2 x 1 Гбит/сек
Поддержка PCI 6 устройств 6 устройств 6 устройств 5 устройств
Звук High Definition Audio, AC’97/20-bit audio High Definition Audio, AC’97/20-bit audio High Definition Audio, AC’97/20-bit audio High Definition Audio, AC’97/20-bit audio

Тем не менее, чипсет от ATI обладает всеми необходимыми базовыми возможностями, которые, при необходимости, легко могут быть дополнены добавлением внешних контроллеров. А с учётом того, что набор логики RD600 стоит заведомо дешевле конкурирующих чипсетов, платы на его основе должны иметь вполне приемлемую стоимость даже при условии добавления ряда внешних контроллеров.

Не следует обращать внимание и на низкую пропускную скорость шины, соединяющей северный и южный мосты. Дело в том, что в наборах логики компании ATI все высокоскоростные интерфейсы вынесены в северный мост, поэтому южный мост не нуждается в подключении с высокой пропускной способностью. Таким образом, на первый взгляд, имеющиеся в ATI RD600 недостатки носят отнюдь не фатальный характер.





Спецификация и комплект поставки

На данный момент в магазинах доступна всего одна материнская плата, основанная на наборе логики ATI RD600. Это DFI LANParty UT ICFX3200-T2R/G.

Интерес компании DFI, славящейся своими продуктами для оверклокеров, к этому набору логики, очевидно, обусловлен обещанными компанией ATI незаурядными разгонными свойствами своего нового набора микросхем. В результате, от рассматриваемой в этом обзоре материнской платы в первую очередь ожидаются новые рекорды разгона. Тем не менее, по традиции, рассмотрение этого продукта мы начнём со знакомства с его характеристиками.

DFI LANParty UT ICFX3200-T2R/G
Процессоры LGA775 процессоры Celeron D, Pentium 4, Pentium D, Pentium 4 XE, Pentium XE, Core 2 Duo, Core 2 Quad и Core 2 Extreme
Чипсет AMD Crossfire Xtreme 3200 (ATI RD600 + ATI SB 600)
Частоты FSB, МГц До 511 МГц (с шагом 1 МГц)
Функции для разгона Возможность изменения напряжения на процессоре, памяти, северном и южном мостах, процессорной шине.
Независимое тактование шин PCI и PCI Express
Независимое тактование шины памяти
Память 4 слота DDR2 DIMM для двухканальной DDR2-1067/800/667/533 SDRAM
Слоты PCI Express x16 3, из них 2 с поддержкой ATI Crossfire (совместно работают в режиме PCI Express 8x) и 1, подключенный к шине PCI Express x2
Слоты PCI Express x1 Нет
Слоты расширения PCI 3
Порты USB 2.0 10 (6 – на задней панели)
Порты IEEE1394 2 порта IEEE1394a (1 – на задней панели, через контроллер VIA VT6307)
ATA-100/133 1 канал ATA-133 (через чипсет)
Serial ATA 4 канала Serial ATA-300 (через чипсет, с поддержкой RAID)
4 канала Serial ATA-300 (через контроллер Promise PDC40719, с поддержкой RAID)
Поддержка ATA RAID RAID 0, 1, 0+1 у чипсета
RAID 0, 1, 0+1, 5 у контроллера Promise PDC40719
Интегрированный звук Восьмиканальный HD кодек Realtek ALC885
Интегрированная сеть Два Gigabit Ethernet контроллера (через контроллеры Marvell 88E8052 и 88E8053)
Дополнительные возможности POST контроллер
BIOS Phoenix AwardBIOS v6.00PG
Форм-фактор ATX, 305x240 мм

Вполне логично, что возможностей, предоставляемых набором логики ATI RD600, инженерам DFI показалось недостаточно. Поэтому рассматриваемая плата несёт на себе несколько дополнительных контроллеров, чтобы сделать её отвечающей запросам требовательных пользователей. В то же время, помимо LANParty UT ICFX3200-T2R/G производитель планирует поставлять и удешевлённый вариант этой платы, лишённый дополнительного SATA контроллера. Но пока что на полках магазинов такая вариация рассматриваемого продукта не встречается.

Поставляется плата в традиционной для DFI коробке стандартного размера, выполненной в красных тонах, на лицевой стороне которой нанесён "мультяшный" рисунок весьма подозрительного содержания. Обратная сторона коробки более информативна, она содержит фотографию платы и краткий перечень её основных сильных сторон.

Наружный облик упаковки воображение не поражает, ведущие производители материнских плат сегодня предлагают гораздо более соблазнительные варианты экстерьера. Тем не менее, внутри коробки помимо самой платы обнаруживается вполне нормальный набор дополнительных принадлежностей. Комплект поставки включает многоязычную инструкцию и красочно оформленное "быстрое руководство" по установке платы; дискету и компакт-диск с драйверами и необходимым программным обеспечением; аудио-модуль Karajan audio с приспособлением для его крепления на плате; круглые аэродинамические шлейфы для подключения FDD и PATA устройств; панельку для задней стенки корпуса (I/O Shield); два фирменных жёлтых SATA кабеля и кабель питания на два SATA жёстких диска; стикер LANParty на переднюю панель корпуса и большую наклейку с логотипом LANParty.





Несмотря на то, что по комплектности плата от DFI заведомо проигрывает продуктам от того же ASUS аналогичной ценовой категории, кажется, к этому перечню можно предъявить лишь одну серьёзную претензию – недостаточное количество SATA кабелей.

Подробнее о возможностях

После близкого знакомства с набором логики ATI RD600 мы пришли к выводу, что по своим характеристикам он несколько проигрывает современным альтернативам от Intel и NVIDIA. Поэтому для реализации некоторых возможностей инженерам DFI пришлось обратиться к использованию дополнительных контроллеров.

В частности, поддержка материнской платой DFI LANParty UT ICFX3200-T2R/G восьми Serial ATA-300 портов достигается только за счёт применения дополнительного контроллера Promise PDC40719. Этот контроллер обслуживает четыре из восьми представленных на плате портов, позволяя подключать к ним жесткие диски с NCQ и скоростью передачи данных до 3 Гбит в секунду и формировать из них RAID массивы не только уровней 0, 1 и 0+1, но и 5. Но, несмотря на современные возможности, этот контроллер имеет одну неприятную особенность – он подключен к южному мосту чипсета по шине PCI, которая может ощутимо ограничивать его скорость работы.

Тем не менее, иных вариантов у инженеров DFI не было, поскольку две свободные у чипсета ATI RD600 линии PCI Express x1 используются на плате для подсоединения двух гигабитных сетевых контроллеров, которые также нуждаются в высокоскоростной связи с чипсетом. В качестве этих контроллеров на LANParty UT ICFX3200-T2R/G задействованы микросхемы Marvell 88E8052 и 88E8053, которые, помимо всего прочего, при желании, могут позволить объединить сетевые порты в режим Teaming.

Кроме десяти портов USB 2.0, обслуживаемых чипсетом, плата предлагает и два порта IEEE1394. Эти порты работают через привычный PCI контроллер VIA VT6307.

Определённый интерес вызывает и реализация на плате звукового тракта. Дело в том, что, как и в других продуктах серии LANParty UT, на рассматриваемой плате его аналоговая часть вынесена на отдельную дочернюю карту, названную Karajan audio module (в честь австрийского дирижёра Герберта фон Караяна). Этот модуль содержит один из самых современных восьмиканальных High Definition кодеков Realtek ALC885, который среди прочих характеристик обладает и совместимостью с требованиями Windows Vista Premium.

Остальные характеристики DFI LANParty UT ICFX3200-T2R/G вполне предсказуемы. Большинство из них определяется свойствами набора логики ATI RD600. В строгом соответствии с пожеланиями производителя набора логики на плате сделана и раскладка линий PCI Express по слотам. Рассматриваемая материнская плата предлагает три слота PCI Express x16. Первые два отводятся под видеокарты, в случае установки в систему пары видеокарт они функционируют в режиме PCI Express x8. Если же второй слот свободен – первый работает в полноскоростном режиме. Переключение режимов шины происходит полностью автоматически. Третий же слот PCI Express x16 подключен к шине PCI Express x2, он предназначается как для видеокарт, работающих в качестве физического ускорителя, так и для карт расширения с PCI Express интерфейсом.

Также, плата оборудована и тремя обычными слотами PCI.





Для установки памяти на DFI LANParty UT ICFX3200-T2R/G предусмотрено четыре слота DDR2 DIMM. Благодаря имеющейся возможности асинхронного тактования шины памяти, плата совместима с широким спектром модулей DDR2 SDRAM, ориентированных на работу с разными скоростями. Контроллер памяти чипсета поддерживает одноканальный и двухканальный режимы. В соответствии с этим слоты на плате имеют привычное цветовое кодирование.

Говоря об основных возможностях набора логики RD600, компания ATI акцентировала внимание на возможности конфигурирования его основных параметров из среды Windows при помощи специальной утилиты. Получив в руки плату, основанную на этом чипсете, мы смогли убедиться, что обещания ATI были не голословны. С платой поставляется специальная программа AMD System Manager, реализующая соответствующую функциональность.

Помимо выдачи системной информации, эта утилита умеет изменять частоту процессорной шины, шины PCI Express и шины памяти, управлять основными системными напряжениями и даже устанавливать тайминги памяти без захода в BIOS Setup и без перезагрузки.

Иными словами, AMD System Manager можно назвать аналогом утилиты NVIDIA nTune для чипсетов ATI.

Также, вместе с DFI LANParty UT ICFX3200-T2R/G поставляется и ещё одна утилита, предназначенная для системного мониторинга. Это ITE Smart Guardian.

Несмотря на лапидарный внешний вид, возможности этой утилиты не ограничиваются отображением температуры, напряжений и скоростей работы вентиляторов. Имеющиеся в интерфейсе ITE Smart Guardian настройки позволяют управлять скоростями вентиляторов, связывая их с температурами различных узлов системы.

Дизайн и впечатления

Так как рассматриваемая материнская плата относится к серии LANParty UT, разработчики позаботились о том, чтобы их продукт выглядел эффектно как при обычном, так и при ультрафиолетовом освещении. Поэтому слоты и разъёмы на плате имеют ярко-жёлтый и ярко-оранжевый цвета, "играющие" под ультрафиолетовыми лучами. Цвет текстолита PCB при этом выбран благородно-чёрный, это придаёт плате контрастный облик, нравящийся многим энтузиастам.

Впрочем, восприятие цветов – вещь индивидуальная, а вот что может беспокоить всех без исключения, так это удобство расположения слотов и лёгкость доступа к ним. В целом, DFI LANParty UT ICFX3200-T2R/G и с этой точки зрения особых нареканий не вызывает. Коннекторы для подключения кабелей расположены достаточно грамотно, на правом и нижнем краях платы. Чипсетные порты SATA и разъём для подсоединения дисковода развёрнуты при этом параллельно печатной плате, что позволяет гораздо более эффективно уложить соединительные кабели внутри корпуса.

Первый графический слот PCI Express x16 отодвинут от следующего слота PCI, это даёт возможность использовать видеокарты с массивной системой охлаждения без принесения в жертву возможностей расширения. Жаль только, что такое перемещение слота привело к тому, что установленная в него видеокарта блокирует защёлки слотов DIMM.

Расположение третьего слота PCI Express x16 при этом несколько обескураживает. В оправдание дизайнеров платы можно только принять тот факт, что этот слот будет задействоваться в готовых системах с достаточно небольшой вероятностью. Из-за того, что он придвинут к левому краю платы, в корпусе установка плат с крупногабаритной системой охлаждения может быть существенно затруднена. Кроме того, при инсталляции в этот слот массивных карт определённые проблемы может вызвать и доступ к SATA разъёмам, относящимся к внешнему контроллеру от Promise, а также к расположенным поблизости коннекторам для подключения дополнительных USB 2.0 портов.

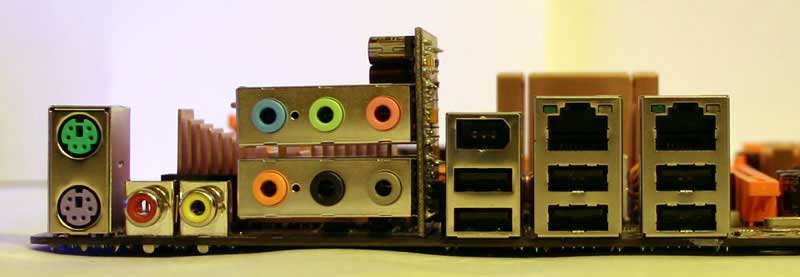

Задняя панель DFI LANParty UT ICFX3200-T2R/G содержит вполне привычный набор разъёмов. Здесь обнаруживается шесть портов High Speed USB; порт IEEE1394; два сетевых коннектора типа RJ45, снабжённых диагностическими светодиодами; коаксиальные SPDIF вход и выход; PS/2 порты для подключения клавиатуры и мыши; и, при установке Karajan Audio Module, – шесть audio jack гнёзд.

Дизайнеры DFI в своих продуктах всегда проявляют трогательную заботу о тестерах и тех оригиналах, которые не пользуются компьютерными корпусами. DFI LANParty UT ICFX3200-T2R/G в этом плане исключением не является. В правом нижнем углу на рассматриваемой плате имеются две припаянные кнопки, выполняющие функции Reset и Power On.

Кроме того, тестеры и оверклокеры, вне всякого сомнения, останутся довольны расположенным в левом нижнем углу платы POST контроллером, позволяющим диагностировать возникающие во время загрузки системы проблемы.

Одной из весьма интересных особенностей платы следует считать конвертер питания с цифровой обратной связью, в котором не применяются электролитические конденсаторы. Этот модуль собран по шестиканальной схеме, в нем применяются высокочастотные MOSFET и мелкие керамические SMT конденсаторы.

Следует заметить, что транзисторы такого типа отличаются сравнительно большими рабочими температурами и по этой причине они закрыты алюминиевым радиатором, который в процессоре работы может ощутимо разогреваться без должного обдува со стороны процессорного кулера.

Обидно, что вместе с переходом на применение прогрессивного процессорного преобразователя напряжения DFI пока отказалась от использования конденсаторов с твёрдотельным полимерным электролитом. Хотя электролитические конденсаторы и не применяются на DFI LANParty UT ICFX3200-T2R/G в схеме питания процессора, на плате можно заметить их в большом количестве.

Северный и южный мосты набора логики охлаждаются на плате пассивными радиаторами, благодаря чему DFI LANParty UT ICFX3200-T2R/G вообще не имеет ни одного вентилятора.

Объясняется это отчасти тем, что для производства ATI RD600 избран 90 нм технологический процесс, что позволило снизить тепловыделение этой микросхемы. Тем не менее, при разгоне и сопутствующем ему поднятии напряжении питания северного моста, пассивного охлаждения может оказаться недостаточно. Если в штатном режиме максимальная температура северного моста не переваливает за 70 градусов, то при разгоне нам удалось наблюдать разогрев этой микросхемы до 95 и более градусов, что однозначно воспринимается как указание на необходимость более эффективного отвода тепла от этого чипа.

Благо, возможностей для подключения дополнительных вентиляторов DFI LANParty UT ICFX3200-T2R/G предоставляет массу. На PCB предусмотрено пять разъёмов соответствующего назначения, не считая процессорного. Плюс к этому, плата, благодаря используемому контроллеру аппаратного мониторинга ITE IT8718F, может управлять скоростью вращения трёх вентиляторов в зависимости от температуры различных узлов системы.

BIOS

Заслуженно считается, что многие платы DFI выделяются среди конкурирующих продуктов в первую очередь своими оверклокерскими возможностями. Такие достижения объясняются продуманным дизайном продуктов и тщательным программированием BIOS, над которым в DFI трудятся одни из лучших инженеров в отрасли. BIOS рассматриваемой материнской платы DFI LANParty UT ICFX3200-T2R/G в этом ключе можно охарактеризовать не иначе как произведение искусства. Совершенно точно ранее нам не встречалось ничего подобного: BIOS Setup этой платы сражает своими возможностями даже оверклокеров со стажем. Кажется, что все параметры, которые хоть как-то могут влиять на разгоняемость и производительность системы, в нём учтены.

Не откладывая дело в долгий ящик, обратим внимание именно на эти опции. Всё, что касается разгона, разработчики платы DFI LANParty UT ICFX3200-T2R/G вынесли в отдельный раздел, названный Genie BIOS Setup.

Этот раздел содержит два подраздела – Performance Options и Northbridge ASIC CFG. На странице Performance Options выполняется управление частотами шины и памяти.

Частота FSB при этом может изменяться в пределах от 0 до 511 МГц, причём FSB strap для фронтальной шины может выставляться тут же вручную. Надо заметить, что верхний предел изменения FSB в 511 МГц хотя и кажется недостаточно высоким, зато, в отличие от многих других плат, на DFI LANParty UT ICFX3200-T2R/G он вполне работоспособен.

Частота на памяти может меняться либо синхронно (с коэффициентами FSB:DRAM, равными 2:1, 8:5, 4:3, 1:1, 4:5, 2:3, 2:1), либо полностью асинхронно с шагом в 3 МГц. Причём, в отличие от плат на базе NVIDIA nForce 680i SLI, где для установки частоты памяти используется большое количество разнообразных делителей, а BIOS Setup автоматически выбирает тот из них, который позволяет получить близкое значение частоты, ATI RD600 тактует память полностью асинхронно. Для выбора доступна любая частота от 133 до 658 МГц.

Подраздел Northbridge ASIC CFG также содержит немало любопытных опций. Но первоочередной интерес здесь представляют настройки контроллера памяти.

Как видно, BIOS Setup рассматриваемой платы позволяет управлять не только всеми основными и второстепенными задержками памяти, но и подобно nForce 680i SLI даёт возможность изменения параметра Command Rate.

Наибольшее восхищение заслуживают потрясающие возможности BIOS Setup рассматриваемой платы по управлению различными напряжениями.

Параметр Диапазон изменения
CPU VID control 0.44375 - 1.6 В
CPU VID Special Add 100 – 121.25%
DDR2 RAM 1.8V Voltage 1.5 – 3.01 В
CPU VTT 1.2V Voltage 1.21 – 1.59 В
NB Core 1.2V Voltage 1.3 – 2.18 В
NB PLL 1.8V Voltage 1.83 – 2.51 В
NB PLL 1.2V Voltage 1.21 – 1.46 В
NB PCI-E 1.2V Voltage 1.22 – 1.60 В
NB Core 1.2V Convert From 1.81 – 2.39 В
SB Core 1.2V Voltage 1.23 – 1.59 В
Clockgen Voltage 2.92 – 3.4 В
CPU Core 1/2 GTL Ref Volt 0 – 255
CPU Core 3/4 GTL Ref Volt 0 – 255
North Bridge GTL Ref Volt 0 – 255

В первую очередь тут обращают на себя внимания широкие диапазоны установки двух основных при разгоне напряжений – на процессоре и на памяти. Процессорное напряжение благодаря специальной "надбавке" может быть увеличено до 1.94 В, а напряжение на памяти до 3.01 В. Очевидно, этого хватит даже для экстремального разгона, который, судя по всему, на DFI LANParty UT ICFX3200-T2R/G можно будет выполнять даже без вольтмодов.

Вызывают уважение и опции для управления напряжениями на шине и северном мосту. Именно благодаря им DFI LANParty UT ICFX3200-T2R/G должна хорошо справляться с разгоном процессоров по шине.

Уникальным свойством BIOS Setup рассматриваемой платы следует считать и наличие опций GTL Ref Volt для всех процессорных ядер и северного моста. Благодаря изменению этих байтов делается реальной более тонкая настройка распознавания уровней логических сигналов на входных буферах процессорных ядер и северного моста при разгоне. Как показывает практика, увеличение соответствующих значений может положительно сказываться при разгоне процессора по шине.

Естественно, помимо перечисленного, плата имеет средства для понижения процессорного множителя, управления технологиями энергосбережения и виртуализации.

Богатство функций BIOS Setup DFI LANParty UT ICFX3200-T2R/G, адресованных оверклокерам, может позволить рассказывать о них бесконечно. Мы же пока отвлечёмся от этого занятия и посмотрим, какие другие возможности есть у BIOS Setup. Стандартный набор разделов с привычными настройками вряд ли заслуживает специального описания. Интерес вызывают именно уникальные вещи, к которым следует отнести и реализованную в BIOS Setup технологию CMOS Reloaded.

Она позволяет сохранять набор настроенных параметров BIOS Setup во Flash-памяти материнской платы, а затем легко восстанавливать его при необходимости. Всего DFI LANParty UT ICFX3200-T2R/G позволяет сохранить до четырёх таких профайлов. Для управления технологией CMOS Reloaded предусмотрен отдельный раздел.

Разгон

Вернёмся же к разгонным возможностям DFI LANParty UT ICFX3200-T2R/G и посмотрим, чего нам удалось достичь при их применении на практике. Тем более что первое знакомство с возможностями BIOS Setup, мягко говоря, воодушевляет. Впрочем, если задуматься, невольно возникает вопрос – действительно ли существует необходимость в этом сонме настроек? Ведь сегодняшние лидеры в разгоне, материнские платы, основанные на чипсете Intel P965 Express, позволяют покорять частоты шины FSB, достигающие 500 МГц и выше, безо всяких шаманских методов, только лишь простым повышением единственного напряжения питания северного моста чипсета. Рассматриваемая же плата DFI LANParty UT ICFX3200-T2R/G вряд ли сможет похвастать лучшими результатами – она заведомо не позволяет поднимать частоту FSB свыше 511 МГц. Кажется, что инженеры DFI разработали столь сложный BIOS в угоду энтузиастам-оверклокерам, любящим долгими зимними вечерами копаться в многочисленных настройках, выдавливая из своей системы дополнительную пару мегагерц или лишние сотые доли процентов показателей в тестах производительности. Надо сказать, что на наш взгляд от такого подхода разгон стал чрезмерно сложен. Он отнимает много времени, так как только правильный подбор большого количества параметров позволяет добиться наивысшего результата. Большинство настроек напряжений, например, нельзя установить в значение Auto, что может отпугнуть от рассматриваемой платы нетерпеливых и не очень умелых оверклокеров.

В частности, наши тесты по выявлению максимальной достижимой на плате частоты затянулись на несколько дней. Правда, благодаря этим многочисленным опытам нам удалось выявить некоторые интересные закономерности.

В первую очередь, оказалось, что выставляемая в Setup частота FSB strap практически не влияет на указанной плате ни на максимальный разгон, ни на производительность системы. Очевидно, это объясняется полной асинхронностью контроллера памяти. Это подтверждается и тем, что при установке частоты памяти, как через делитель, так и независимо, плата показывает одинаковое быстродействие.

Простым изменением напряжения на процессоре и памяти можно добиться беспрепятственного разгона только до частот FSB порядка 400 МГц. Дальнейший разгон как минимум потребует повышения NB Core 1.2V Voltage. Для того, например, чтобы плата работала стабильно при 450 МГц на шине, это напряжение надо увеличить примерно до 1.5 В. А для покорения частот FSB около 500 МГц требуется повышение этого вольтажа до примерно 2 В, что уже на 66% выше номинала. В этом случае температура северного моста во время работы доходит до пугающих границ, поэтому разгон шины FSB должен непременно сопровождаться установкой активного охлаждения на радиатор северного моста.

К сожалению, плата не может показать весь свой потенциал без подстройки и всех остальных доступных в BIOS Setup напряжений. Поэтому для увеличения частоты FSB свыше 420-430 МГц требуется достаточно тонкая подгонка всех параметров. В частности, ощутимое влияние на конечный результат оказывает параметр CPU VTT 1.2V Voltage, однако его чрезмерное повышение может препятствовать разгону. Одновременно с этим приходится увеличивать и напряжения NB PLL 1.8V Voltage, NB PLL 1.2V Voltage. Например, первое из этих напряжений приходится устанавливать в значения около 2 В уже при достижении 450 МГц на шине. NB PLL 1.2V Voltage многие оверклокеры рекомендуют устанавливать в 1.38 В. Мы присоединяемся к их выбору.

Напряжения NB PCI-E 1.2V Voltage, SB Core 1.2V Voltage и Clockgen Voltage влияют на разгон не так сильно. Однако их небольшое увеличение может улучшить стабильность системы при высоких частотах FSB. Параметр NB Core 1.2V Convert From также оказывает небольшое воздействие на стабильность системы при разгоне. Наилучшего результата нам удалось достичь при установке данного параметра в 2.31 В.

Не следует забывать и про установки GTL Ref Volt. Предложенные DFI в BIOS Setup значения этих байтов не всегда дают возможность раскрыть весь частотный потенциал платы. Увеличение этих значений может добавить стабильности при ощутимом увеличении напряжения CPU VTT 1.2V Voltage и высоких частотах FSB.

Впрочем, приведённые рекомендации не следует рассматривать как исчерпывающую инструкцию. Это лишь наши наблюдения, основанные на опыте общения с единственным экземпляром DFI LANParty UT ICFX3200-T2R/G в течение нескольких дней. Наивысших же достижений в разгоне шины FSB нам удалось добиться при следующем наборе параметров.

После столь длительного лирического вступления пора поговорить о вещах более конкретных. А именно, о достигнутых нами в деле разгона шины FSB результатах. Для экспериментов мы собрали систему, основанную на рассматриваемой плате с установленным процессором Intel Core 2 Extreme X6800. Кроме этого использовалось 2 Гбайта DDR2 оперативной памяти Corsair TWIN2X2048-8888C4DF, видеокарта PowerColor X1900 XTX 512MB и жёсткий диск Western Digital Raptor WD1500ADFD. Благодаря тому, что набор логики ATI RD600 позволяет тактовать память независимо от частоты фронтальной шины, во время испытаний DDR2 SDRAM всегда работала на единой частоте 1000 МГц с таймингами 4-4-4-12-2T. Для охлаждения процессора использовался кулер Zalman CNPS9500 LED, а, кроме того, мы использовали дополнительный 80 мм вентилятор для обдува радиатора северного моста набора логики. Стабильность работы указанной системы при разгоне проверялась при помощи хорошо зарекомендовавшей себя утилиты ORTHOS, основанной на коде Prime95.

Максимальной частотой FSB, при котором система, построенная на базе материнской платы DFI LANParty UT ICFX3200-T2R/G, продемонстрировала стопроцентную стабильность, оказалось 490 МГц.

Для получения этого результата напряжения в системе были установлены ровно так, как показано на приведённом выше скриншоте. Следует отметить, что при повышении частоты FSB вплоть до 511 МГц плата продолжала загружаться, но добиться стабильности нам уже не удавалось. Дальнейшие же увеличения напряжений результат либо не улучшали, либо даже ухудшали.

Таким образом, по своему разгонному потенциалу DFI LANParty UT ICFX3200-T2R/G не смогла обойти лучшие оверклокерские платы, построенные на базе набора логики Intel P965 Express. Рассматриваемая плата так и не позволила покорить частоту шины в 500 МГц. Тем не менее, она показала однозначно лучший разгон, чем платы на чипсете Intel 975X Express, прямым конкурентом которых (благодаря поддержке технологии Crossfire) является ATI RD600. Но для разгона младших Core 2 Duo E6300 и E6400 рассматриваемая плата подходит не лучшим образом.

Здесь важно отметить и ещё один момент. Благодаря тому, что контроллер памяти в наборе логики ATI RD600 работает асинхронно, этот чипсет не изменяет никакие задержки памяти при переключении FSB strap. Это значит, что во время увеличения частоты FSB при разгоне на DFI LANParty UT ICFX3200-T2R/G не происходит никаких падений производительности, как на платах на базе других чипсетов. Производительность при разгоне возрастает непрерывно.

Кроме этого, асинхронное тактование памяти даёт и ещё одно преимущество. Оверклокеры получают в свои руки возможность независимого разгона памяти, что вместе с разгоном процессора также может дать определённый прирост производительности. DFI LANParty UT ICFX3200-T2R/G разгоняет память очень неплохо. На пробу мы попробовали узнать, до какого предела сможет увеличить эта плата частоту наших тестовых модулей памяти Corsair TWIN2X2048-8888C4DF. Напомним, что в тестах на разгон на плате ASUS P5B Deluxe эта память продемонстрировала свою работоспособность на частоте 576 МГц с таймингами 4-4-4-12 и при напряжении питания 2.4 В.

На DFI LANParty UT ICFX3200-T2R/G эта память в аналогичных условиях разогналась даже немного сильнее, покорив частоту 588 МГц. Так что рассматриваемая плата выглядит неплохой платформой не только для разгона CPU, но и для разгона DDR2 SDRAM.

В заключение рассказа об оверклокерских опытах хочется упомянуть, что существующая версия прошивки для DFI LANParty UT ICFX3200-T2R/G, датируемая 22 декабря прошлого года, к сожалению, не лишена очень досадных проблем. Во-первых, при переразгоне плата не сбрасывает настройки. Поэтому, если в результате экспериментов система не стартует, единственная возможность заставить её работать – это полностью сбросить CMOS. К счастью, это необязательно делать перемычкой, рассматриваемая плата умеет стирать содержимое Flash-памяти при одновременном нажатии кнопок Reset и Power On. Во-вторых, на стартовом экране, показываемом сразу после запуска платы, отображаемая частота процессора и памяти совершенно не соответствует реальным частотам. На первых порах это очень сильно вводит в заблуждение. В-третьих, плата далеко не всегда нормально стартует. Зачастую она зависает при прохождении POST, но это отнюдь не связано с какими-то проблемами в настройках. Для того чтобы обойти эту проблему, приходится несколько раз выключать и снова включать систему.

Иными словами, процесс разгона на DFI LANParty UT ICFX3200-T2R/G чрезвычайно увлекателен и непредсказуем. Приобретя эту плату, оверклокеры смогут получить в свои руки массу интересных и действенных инструментов для разгона, только правильное применение которых позволит добиться наивысшего результата. Но, кроме того, на пути оверклокинга энтузиастов будут поджидать различные необъяснимые препятствия, преодоление которых, очевидно, добавляет процессу особенную пикантность. Разгон процессора на DFI LANParty UT ICFX3200-T2R/G, пожалуй, можно даже сравнить с занимательной ролевой игрой, за которой настоящие приверженцы оверклокинга и твикинга смогут провести не один день и не одну ночь.

Тестирование производительности

Так как рассматриваемая в рамках данного обзора материнская плата DFI LANParty UT ICFX3200-T2R/G основывается на наборе логики ATI RD600, с которым ранее мы не сталкивались, интерес вызывает и обычная производительность. Тем более что по нашему прошлому опыту наборы логики ATI никогда не отличались высокопроизводительным контроллером памяти. Поэтому мы решили сравнить скорость работы платы от DFI с быстродействием других популярных материнских плат, в основе которых лежат распространённые на рынке чипсеты от Intel и NVIDIA.

В составе тестовых систем нами был использован следующий набор оборудования:

  • Процессор: Intel Core 2 Extreme X6800 (LGA775, 2.93GHz, 4MB L2).
  • Материнские платы:
    • DFI LANParty UT ICFX3200-T2R/G (LGA775, AMD Crossfire Xpress 3200);
    • DFI Infinity 975X/G (LGA775, Intel 975X Express);
    • ASUS P5B Deluxe (LGA775, Intel P965 Express);
    • ASUS Striker Extreme (LGA775, NVIDIA nForce 680i SLI);
  • Память: 2 Гбайта DDR2-800 SDRAM (Corsair TWIN2X2048-8500C5D).
  • Графическая карта: PowerColor X1900 XTX 512MB (PCI-E x16).
  • Дисковая подсистема: Western Digital WD1500AHFD (SATA150).
  • Операционная система: Microsoft Windows XP SP2 с DirectX 9.0c.

Мы старались поставить тестируемые системы в примерно одинаковые условия, поэтому во всех платформах оперативная память работала на частоте 400 МГц с таймингами 4-4-4-12. Тем не менее, выбранные нами установки контроллеров памяти всё же различались в одном параметре. А именно, в Command Rate. Материнские платы, основанные на чипсетах Intel, как известно, не позволяют изменять эту настройку в силу ограничений набора логики. Поэтому платформы на i975X и iP965 работали при 2T Command Rate. Набор логики NVIDIA nForce 680i SLI соответствующей задержкой управлять может, поэтому эта платформа испытывалась при 1T Command Rate.

Как было указано выше, ATI RD600 этот тайминг изменять может тоже. Однако при практических испытаниях DFI LANParty UT ICFX3200-T2R/G выяснилось, что всё не так просто. Если при настройках контроллера памяти, которые эта плата предлагает по умолчанию, Command Rate выставить в 1T, система перестаёт загружаться вне зависимости от того, какие модули использованы в системе. Поэтому для задействования этого параметра требуются некоторые дополнительные действия. В нашем случае достаточно оказалось установки в Disable параметра ADDR/CMD Driving Pre-AMP. Но кроме него на стабильность работы системы при 1T Command Rate могут оказывать влияние опции CS Output Timing и ADDR/CMD Driving strength.

Поскольку основное влияние на соотношение скоростей материнских плат для процессоров Intel Core 2, построенных на различных наборах логики, оказывает быстродействие встроенных в северные мосты чипсетов контроллеров памяти, мы начнём тестирование с измерения практической пропускной способности и латентности.

К сожалению, компания ATI так и не смогла создать контроллер памяти, сравнимый по производительности с контроллерами памяти чипсетов Intel и NVIDIA. ATI RD600 проигрывает конкурентам как по пропускной способности, так и по латентности. Соответственно, можно ожидать, что скорость материнской платы DFI LANParty UT ICFX3200-T2R/G в большинстве бенчмарков будет уступать производительности плат, основанных на NVIDIA nForce 680i SLI, Intel P965 Express и Intel 975X Express.

Например, в популярном бенчмарке SuperPi, DFI LANParty UT ICFX3200-T2R/G проигрывает конкурентам в скорости 9-10%, что в данном случае можно расценить как весьма неудовлетворительный результат.

В 3DMark2001 SE картина не столь плачевная. Хотя плата, построенная на чипсете ATI RD600, и уступает соперницам, отставание это укладывается в 1-2%.

Современный тест 3DMark06 также ставит ATI RD600 на последнее место по производительности, но здесь вновь говорить о катастрофическом проигрыше DFI LANParty UT ICFX3200-T2R/G не приходится. Эта плата показывает быстродействие, сравнимое с конкурирующими продуктами, построенными на других наборах логики.

В комплексном тесте PCMark05 складывается неоднозначная ситуация. По общему индексу рассматриваемая материнская плата, построенная на ATI RD600, проигрывает лишь плате DFI Infinity 975X/G, в основе которой лежит i975X. Процессорный индекс демонстрирует небольшое различие между результатами, в пределах одного процента. Зато в тесте подсистемы памяти, как того и следовало ожидать, DFI LANParty UT ICFX3200-T2R/G значительно уступает конкурирующим продуктам.

В играх для платы на ATI RD600 складывается безрадостная ситуация. DFI LANParty UT ICFX3200-T2R/G отстаёт от лидера, платформы на базе набора логики NVIDIA nForce 680i SLI, на 4-9%. Отставание от плат на интеловских чипсетах также существенно, оно составляет в среднем порядка 5%.

Тестирование в приложениях подтверждает напрашивающийся к этому моменту вывод. Набор логики ATI RD600, несмотря на все его выдающиеся возможности конфигурирования, обладает достаточно слабым контроллером памяти. Из-за этого материнская плата, основанная на этом чипсете, проигрывает конкурирующим продуктам по производительности и порой ощутимо.

Выводы

В результате проведённого исследования материнская плата DFI LANParty UT ICFX3200-T2R/G одновременно порадовала и огорчила. С одной стороны – это уникальный продукт, хотя бы потому, что компания DFI стала единственным производителем, выпустившим плату на основе набора логики ATI RD600. Причём, благодаря стараниям инженеров компании DFI, славящихся своим мастерством, LANParty UT ICFX3200-T2R/G стала замечательной "игрушкой для энтузиастов". BIOS Setup этой платы предоставляет выдающиеся возможности для конфигурирования всех параметров системы. Он включает исчерпывающие настройки для фронтальной шины и контроллера памяти, а также баснословный набор изменяемых напряжений. Благодаря этому эта плата может позволить добиться значительных успехов в разгоне процессоров, не требующих повышения частоты FSB выше 490 МГц.

Тем не менее, несмотря на весь заложенный потенциал, DFI LANParty UT ICFX3200-T2R/G всё же не стала лидером в разгоне фронтальной шины. Здесь лидирующие позиции сохраняют продукты, основанные на чипсете iP965. Причём, как это ни странно, разгон на платах с чипсетами Intel выполняется на порядок проще.

Впрочем, рассмотренная плата превосходит конкурирующие продукты не только по богатству настроек и сложности процесса разгона. Её несомненное преимущество – асинхронное тактование шины памяти. В результате, она открывает массу возможностей для повышения производительности платформы именно посредством оверклокинга и конфигурирования применяемой в системе DDR2 SDRAM.

Главный же минус DFI LANParty UT ICFX3200-T2R/G – это сравнительно низкая производительность, обуславливаемая свойствами чипсета. Этот недостаток инженеры DFI обойти так и не смогли.

Впрочем, то, что одним из ключевых свойств набора логики ATI RD600 является поддержка технологии Crossfire, делает единственным полноценным конкурентом этому чипсету набор логики Intel 975X Express. И в сравнении с ним предложение ATI/AMD имеет шансы найти своих поклонников, в первую очередь из числа оверклокеров.

Плюсы:

  • Поддержка технологии ATI Crossfire;
  • Выдающиеся возможности для конфигурирования внутренних параметров системы;
  • Разгон шины FSB до 490 МГц;
  • Независимый разгон оперативной памяти;
  • Пассивное охлаждение компонентов набора логики и стабилизатора питания процессора;
  • Шестиканальный цифровой конвертер питания процессора.

Минусы:

  • Низкая производительность;
  • Недоработки в BIOS.
