СВО- самодельное водяное охлаждение

21 сентября 2009, понедельник 20:50
для раздела Блоги
Привет всем!
Решил написать обзорчик своей СВО.
Картинки в основном 150 кб, одна 200, парочка менее 100.

Система:
Мат. плата asus m2n68-am se
Проц Athlon x2 4000+ 2100MHz@2971MHz 283*10,5MHz 1.35v
ОЗУ DDR2 1Гб(временно, после смерти оперативки и материнки купил, что смог)) Samsung
Видео HD 4850 Sapphire нереференс (на синем PCB) 725/1210 пока без вольтмода+ Accelero S1 rev.2 +2*120мм
HDD WDC WD25 00AAJS-00VWA SCSI Disk Device (250 Гб)
БП 550W High Power 135мм

Делать ее я начал в марте этого года, закончил в мае.Но тут началась сессия, потом на дачу уехал, вернулся только в августе.Потом обнаружил, что процессор особо и не греется(в играх), оставил как есть.Но недавно все-таки решил закончить.
Начинал с самого сложного- водоблока.
Поискав, где смог меди, не нашел.Поэтому решил пока сделать из боксового кулера и холодной сварки, пока не куплю нормальный водоблок.
Купил по-дешевке кулер, срезал по высоте ребра, поставил штуцеры, залепил сваркой, немного пошкурил и прокрасил:


Крепление водоблока сделано из алюминевой пластины, изгнутой для прочности на изгиб и стандартнных зубцов:

Получилось вполне симпатично(относительно некоторых самоделок)

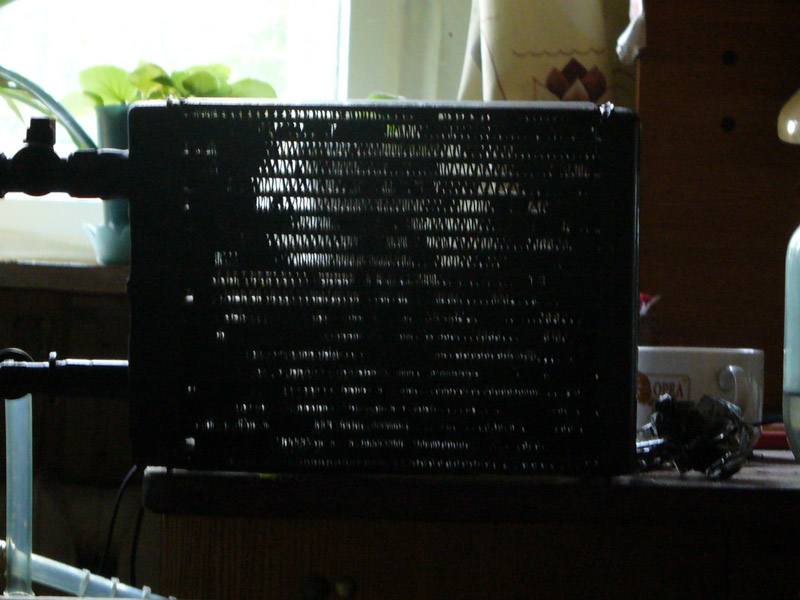

Радиатор использовал от отопителя ГАЗели, купленный в автомагазине.Немного его подкрасил, поставил две стодвадцатки на вдув(так красивее) через кожух, вырезанный из картона, приклеил его к радиатору скотчем, покрасил.


Вентиляторы немного рокотали(как дизельный двигатель), поэтому кожух шумоизолировал, приклеив изнутри поролон.Вентиляторы работали от 5/7 вольт через переключатели на передней панели системника.На 5 вольт слышно только глубокой ночью, на 7 днем, но только иногда.


Бачок в системе не использовался, так как для него в системнике просто не было места, поэтому было решено использовать подобие T-Line.( http://en.wikipedia.org/wiki/T-Line )
К верхнему штуцеру радиатора на холодную сварку посажен краник стиральной машины, через который осуществляется заправка.К кранику прикручен уголок, потом штуцер.(все резьбовые соединения через герметик!)
К нижнему штуцеру подсоединен уголок для шланга(не знаю, как называется, просто тыкал пальцем- Дайте мне это! ) при помощи натягивания шланга на обе детали(шланг черный, покрашен).
Помпу приобрел фонтанную, на 750 л/ч 1,8м, в реальности 550 л, 2,0м.Сначала помпа была погружная, но я переделал ее во внешнюю, с помощью идеально подошедшего какого-то переходника холодной сварки .Потом покрасил, положил на поролон, поролон тоже покрасил .(поролона много, чтобы помпа была выше видеокарты)Помпу слышно, если голову засунуть в низ системника, поднимаешь выше- слышно вращение блинов HDD, а помпу нет.

Шланг купил за 30 руб/м диаметром 10/13 мм из ПВХ.Не очень держат радиус, поэтому использовал углы для шлангов и пластиковые стяжки.
Шланг немного зеленоватый:

В качестве теплоносителя налил дист. воду, синий маркер и ингибитор коррозии High-Gear, т.к. радиатор ржавел.(вода при промывках всегда сначала выходила коричневая)
Марткер обычный для текста:

HDD переехал с нижней корзины под DVD, чтобы освободить место.Повесил способом, предложенным мне Dmitriy_0216, через стерки и отрезки длинных болтиков, один вкручивается в хард, вставляется в заранее просверленное отверстие в стиралке, второй таким же способом сквозь корзину в стерку..Болтики между собой не контактируют

Пришло время собирать все это в моем мелком корпусе:

На заправку потратил около получаса, выгоняя пузырьки
Заправка:

Готово!



Особо внимательные могли заметить радикальное охлаждение питания видеокарты

Радиатор на мосфетах естественно стоял, просто температура с обратной стороны текстолита была около 60-70 градусов, хотелось поменьше, а в столе были радиаторы для питания из комплекта S1, на текстолите много места, а в чемодане с инструментами ножовка
Температура стала около 40-45 градусов, на ощупь тепло, но не горячо. Температура ядра 46 градусов.
И, наконец результаты:

Вентилятор на 7 вольт.
Режим 1413 1,1 используется в интернете и т.п.
Режим 2261 1,15 легкие игры

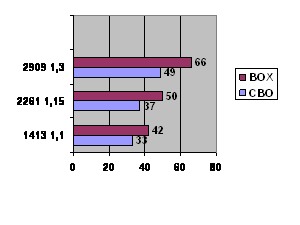

Режим 2909 1,3- понятно для чего.
На боксе режим 1413 не слышно, 2261 совсем немного, а вот 2909 начинается невыносимый вой!(вентилятор автоматически меняет обороты)
Частота тактового генератора оставалась постоянной*, менялся множитель, с ярлыка на раб.столе, с помощью программы CrystalCPUID(файлы)
*обычно используется 283, но на боксе 283*10,5 при прогреве вываливался в бсод, поэтому на воде было так же, 277*10,5.
Также тестировал 2216 в пассиве- температура 48; 2909 на 5 вольт- 54 градуса.


Вышло все:
Хол.сварка 50
кулер 100
радиатор 600
вентиляторы 300
помпа 450
краник для стиральной 90
уголки 90
штуцеры 120
шланг 60
стерки 8
маркер 25
Итого 1893.
Для самодельного водяного охлаждения многовато, но ничего не было "найдено в гараже, на даче, попросил у друга, взял за бутылку и т.д."
