Обзор и тестирование блоков питания Seasonic Focus Plus Platinum мощностью 650 и 750 Вт

Оглавление

Вступление

В двух предшествующих материалах мы начали рассмотрение блоков питания Seasonic Focus Plus Platinum, изучив младшую 550-ваттную и старшую 850-ваттную модели. На очереди «середина» этой линейки – устройства мощностью 650 и 750 Вт.

Напомню, что Focus Plus Platinum – одна из флагманских серий Seasonic. Сертификат 80 Plus Platinum, полностью модульная конструкция, полупассивная система охлаждения, фирменная десятилетняя гарантия – высокий класс этих БП не вызывает сомнений. В то же время они отличаются от большинства прямых конкурентов стандартными габаритами (ATX) и использованием 120 мм вентилятора.

Плюс такой конструкции – совместимость с любыми ATX-корпусами, минус – несколько худшие шумовые характеристики. Впрочем, многое зависит от нагрузки: 550-ваттный блок линейки оказался предельно тихим, а вот 850-ваттный издавал заметный гул при высокой нагрузке.

Давайте проверим, как с этим обстоят дела у 650-ваттной и 750-ваттной модификаций, а заодно сравним их с обширной подборкой «золотых» и «платиновых» устройств той же (650 и 750 Вт) мощности.





Обзор Seasonic Focus Plus Platinum 650 и Focus Plus Platinum 750

450x450  46 KB. Big one: 1600x1200  217 KB

Упаковка и комплектация

Блоки питания Seasonic поставляются в крупных картонных коробках, строгое оформление которых хорошо знакомо нашим постоянным читателям.

450x286  41 KB. Big one: 900x571  132 KB

Габариты упаковки – 315 х 190 х 120 мм, ручка для переноски не предусмотрена. На коробке приводятся все необходимые сведения о БП: общее описание серии с выделением ключевых моментов, несколько фотографий и схем, таблица мощностных характеристик и перечень разъемов.

Упаковка очень надежна: от ударов Focus Plus Platinum защищают несколько слоев картона и плотный чехол из мягкого пенопропилена.

450x433  50 KB. Big one: 900x866  161 KB

В комплект поставки входят инструкция, кабель питания, крепежные винты, а также наборы матерчатых и пластиковых стяжек для фиксации шнуров при сборке системы.

450x324  53 KB. Big one: 900x647  162 KB





Как и положено решениям флагманского уровня, блоки питания линейки Focus Plus Platinum надежно упакованы и «с запасом» снабжены всем необходимым для установки.

Внешний вид и особенности конструкции

Внешне все четыре модели линейки Focus Plus Platinum идентичны. На фото представлены 650- и 750-ваттные модификации, но с тем же успехом это могли бы быть БП другой мощности – вся разница сводится к наклейкам.

500x266  54 KB. Big one: 1000x532  178 KB

Благодаря аккуратной покраске и сборке, а также отсутствию броских дизайнерских элементов, БП Seasonic производят приятное впечатление серьезного «железа».

Как уже отмечалось во вступлении, одна из ключевых фишек линейки Focus Plus Platinum – это стандартные габариты (ATX – 139 х 149 х 86 мм). Конструкторы Seasonic не стали увеличивать длину БП, и новые устройства совместимы с любыми системными блоками формата ATX. Они могут стать отличным выбором для компактной системы топ-класса.

450x357  57 KB. Big one: 1360x1080  296 KB

Интересно, что при стандартных размерах блоки выполнены по модульной схеме (редкое сочетание, ведь плата с разъемами занимает дополнительное место в корпусе). Отключаемыми являются все шнуры, в том числе основные – с разъемами Mainboard и CPU.

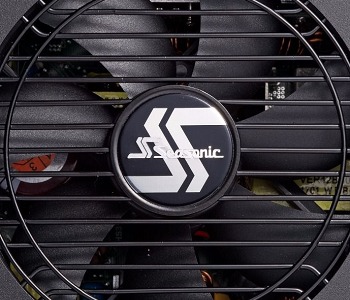

Новинки снабжены вентилятором типоразмера 120 х 25 мм с маркировкой HA1225H12F-Z. Сердце (вернее – «сустав») конструкции – это надежный и тихий гидродинамический подшипник, заявленный ресурс которого достигает 100 000 часов.

450x420  66 KB. Big one: 900x839  238 KB





Вентилятор накрыт тонкой проволочной решеткой – к сожалению, не легкосъемной.

Рассмотрим мощностные характеристики 650-ваттной и 750-ваттной моделей. Оба блока располагают мощной единой линией 12 В. У младшего решения максимальная нагрузка на этот канал достигает 648 Вт (99.7% от номинала БП),…

464x165  4 KB

…а у старшего – 744 Вт (99.2%). В обоих случаях показатель предельно близок к идеалу.

464x165  5 KB

Сила тока на второстепенных линиях 3.3 В и 5 В в обоих случаях ограничена 20 А, максимальная суммарная нагрузка на эти каналы – 100 Вт. Этого более чем достаточно для любой домашней системы.

Теперь перейдем к рассмотрению набора разъемов. Оба блока снабжены составными коннекторами ATX Mainboard 20+4-pin и CPU 4+4-pin, что обеспечивает совместимость с максимальным числом материнских плат. 750-ваттная модель укомплектована дополнительным шнуром питания CPU. Следовательно, ее можно использовать даже в экзотических двухпроцессорных системах или в связке с материнскими платами для экстремального «азотного» разгона.

В остальном наборы разъемов идентичны. Вот шнуры, входящие в комплект поставки 650-ваттного блока.

500x355  51 KB. Big one: 900x639  131 KB

А это кабели 750-ваттной модификации.





440x360  48 KB. Big one: 900x736  164 KB

БП равноценны по количеству коннекторов для видеокарт (четыре PCIe 6+2-pin) и разъемов для периферии: восемь SATA и три Molex. Этот отличный набор, которого с запасом хватит для игровой системы с парой ускорителей флагманского уровня.

450x361  58 KB. Big one: 712x571  121 KB

Итак, первое впечатление хорошее, теперь перейдем к практике.
