Тестовый стенд и ПО
Используемый тестовый стенд собирался из следующих комплектующих:
- Процессор: восемь экземпляров AMD A6-7470K 3700-4000 МГц;
- Материнская плата: ASUS Crossblade Ranger (BIOS 1802; обзор);
- Система охлаждения: Noctua NH-D14 (обзор; экземпляр не из этого обзора), оснащенный одним вентилятором Thermalright TY-143 (на максимальных оборотах);
- Термоинтерфейс: Arctic Cooling MX-2 (обзор);
- Оперативная память: 2 х 8 Гбайт Silicon Power XPower DDR3-2400 (11-13-13-32, 1.65 В; SP008GXLYU24ANSA, комплект из этого обзора);
- Блок питания: Corsair HX750W 750 Ватт (отдельно не тестировался; незначительно доработан по элементной базе);
- Системный накопитель: Silicon Power S50 64 Гбайт (JMicron JMF667H + 20 nm IMFT MLC SyncNAND + SVN146a; экземпляр из этого обзора));
- Корпус: открытый стенд.
Программное обеспечение:
- Операционная система: Windows 10 x64 «Домашняя» со всеми текущими обновлениями с Windows Update (сборка 10586.545), обновление до Anniversary Update не производилось (будет осуществлено к следующим обзорам);
Материнская плата
Что выбрать? Платформа AMD Socket FM2+ нацелена на бюджетный сегмент, а потому, следуя логике, мы должны смотреть на дешевые модели. Но наша задача – исследовать разгонный потенциал процессоров, а это значит, что материнская плата и система охлаждения не должны быть ограничивающими факторами.
реклама

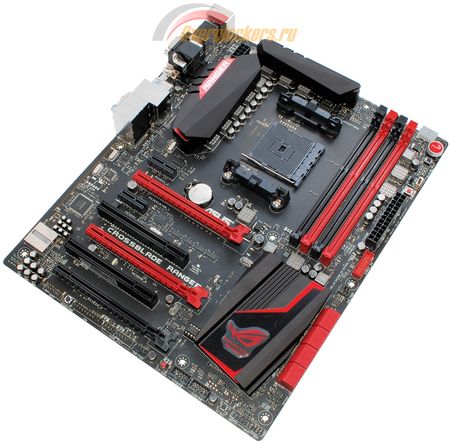

После некоторых раздумий было решено обратить внимание на относительно новую модель с добротной элементной базой и хорошими возможностями разгона. Наиболее интересной показалась системная плата ASUS Crossblade Ranger, обзор которой мой коллега Ivan_FCB написал два года назад. К счастью, у российского представительства компании ASUS в закромах оказался один экземпляр этой платы (другой, не тот, что был на тесте).

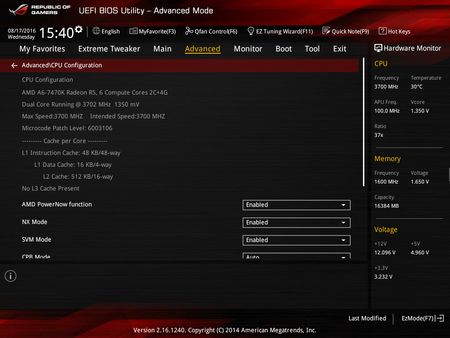

Модель на данный момент не новая, но вполне актуальная (последняя версия BIOS опубликована в апреле этого года), а ее разгонные возможности и по сей день являются одними из лучших среди материнских плат, выпущенных для процессоров Socket FM2/FM2+.
Методика тестирования
Здесь все достаточно стандартно и уже знакомо моим постоянным читателям. Сначала процессор тестируется на потенциал в плане повышения энергоэффективности путем снижения напряжений питания (CPU Core и CPU NB Core). Затем напряжение CPU Core устанавливается равным 1.55 В (данное значение считается максимально безопасным для процессоров AMD) и ищется максимальная частота, при которой процессор сохраняет стабильность. После нахождения этой частоты производится попытка снизить напряжение CPU Core (чтобы достичь максимума по частотному потенциалу, процессору не обязательно требуется максимальное напряжение). Частота и напряжение CPU NB Core при этом сохраняются равными штатными, просто в силу того, что влияние этой частоты на итоговую производительность в подавляющем большинстве приложений минимально.
Продолжительность каждого теста составляет минимум 30 минут (точного контроля секунда в секунду не ведется, мало того, проводятся и выборочные тесты по часу и более) – такой продолжительности достаточно для определения примерного потенциала процессора, более изощренный подход вроде «тестировать не менее 4 часов, прибавить 0.01 В, снизить частоту на 20 МГц» не привнесут принципиальной разницы в результат, но займут во много раз больше времени, что в рамках подготовки статьи просто нереально. К тому же, продолжительность тестирования в несколько часов не в последнюю очередь направлена на оценку, насколько стабильно выдерживает разгон подсистема питания материнской платы, а в данном случае такая задача перед нами и вовсе не стоит.
Программное обеспечение для выявления нестабильности мы определили в материале «Обзор и тестирование AMD A10-7870K: исследуем нюансы разгона процессоров AMD Godavari»: запуск приложения OCCT в режиме «Small Data Set» (для нашего тестирования мы обновили приложение до версии 4.4.2).
реклама
В качестве аппаратной поддержки (замеры напряжений и энергопотребления) используются:
- Для контроля напряжений – Mastech MY64;

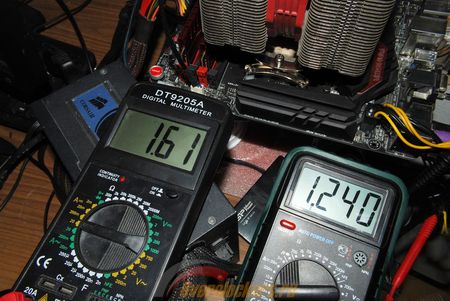

- Для контроля энергопотребления в режиме разгона – мультиметр Pecanta DT9205A, который подключался напрямую в «разрыв» дополнительного питания ATX.
Некоторым особо любознательным читателям, желающим самостоятельно повторить алгоритм замеров энергопотребления на своем домашнем ПК, необходимо быть крайне осторожными: далеко не все мультиметры рассчитаны на токи до 20 А (взять даже для примера используемый для замера напряжений Mastech MY64 – он рассчитан на токи 10 А). Превышение допустимых токов чревато выгоранием мультиметра.
В итоговой таблице будут приводиться данные по токам именно согласно значениям, полученным на шунте, и пониматься под ними будет потребление на входе подсистемы питания процессора. Не нужно путать это понятие с собственно энергопотреблением процессора – это разные вещи: как и любая другая силовая схема, VRM процессора, преобразующая 12 В от блока питания в нужное ему напряжение, обладает такой характеристикой, как КПД (коэффициент полезного действия) – это разница между потребляемым током на входе и тем, что в итоге получает «потребитель», в данном случае процессор.
В наиболее качественных схемах величина КПД составляет около 90% (в дешевых материнских платах этот показатель может быть и 80%, и ниже, мало того, нужно помнить, что у элементов подсистемы питания эффективность работы зависит от температуры и с ее ростом падает). Поэтому полученные, например, 12 В (напряжение) х 25 А (сила тока) = 300 Вт не нужно приравнивать к фактическому потреблению процессора. На самом деле, с практической точки зрения этот момент не столь и важен, ведь на блок питания ложится вся нагрузка в целом и важна она, а не потребление процессора. Если неправильно подобрать систему охлаждения процессора, то катастрофы в этом не будет (сработает термозащита), тогда как блок питания (особенно дешевый, построенный по упрощенной схемотехнике) может оказаться куда менее терпимым к перегрузкам.
Небольшое отклонение от темы: перед тем, как слепо копировать описанное, убедитесь в возможностях своей материнской платы. Общепринято за обеспечение работы обоих преобразователей питания процессора отвечает разъем дополнительного питания ATX. И «+» у этого разъема, как правило, изолирован от остальной силовой части, общая с основным 24-контактным разъемом питания ATX только «земля». Но на бюджетных моделях материнских плат, а также в форм-факторе Mini-ITX, можно встретиться с ситуацией, где питание такого деления лишено. Например, как используемая мною при тестах SSD-накопителей Zotac Z77-ITX WiFi (Z77ITX-A-E; обзор), которая адекватно работает даже в том случае, если имеющийся 8-pin ATX не подключать вовсе. Разумеется, в таких случаях любые замеры будут просто некорректными, ведь часть токов будет проходить «мимо» - по основному питанию ATX.
Тестирование процессоров будет производиться исходя из поиска ответов на два вопроса:
- Минимальное напряжение, при котором процессор будет сохранять стабильность;
- Максимальный стабильный разгон.
И вот тут уже начинают возникать нюансы.
