Обзор и тестирование видеокарты MSI GeForce RTX 2060 Ventus XS 6G OC: когда буква решает все

Оглавление

Вступление

Лаборатория Overclockers.ru продолжает тестирование нереференсных видеокарт GeForce RTX 2060. Вокруг видеокарт GeForce GTX 1660 (Ti) и GeForce RTX 2060 сложилась странная ситуация: стоят они примерно одинаково, и компания NVIDIA пока не торопится решать вопрос, лишая смысла в приобретении младшей модели.

реклама

Не лучшее положение у и GeForce RTX 2060. Самая доступная одновентиляторная видеокарта линейки стоит ~22 000 рублей, но ценник более предпочтительной версии с двумя вертушками начинается с 26 000 рублей. Производители это прекрасно понимают, и начали погоню за моделью с оптимальными характеристиками и стоимостью. На какие только ухищрения не идут они, чтобы сэкономить здеь и там пару долларов, но выпустить вариант, удовлетворяющий запросы большинства пользователей.

Мы уже успели познакомиться с видеокартами ASUS GeForce RTX 2060 Dual OC и MSI GeForce RTX 2060 Ventus 6G OC, показавшими себя с хорошей стороны, но компании MSI этого мало…

Она решила еще сильнее оптимизировать модель из клана «ветров» и анонсировала версию GeForce RTX 2060 Ventus XS 6G OC, где пара букв «XS» не относится к размерам, но зато влияет на всю концепцию.

Обзор MSI GeForce RTX 2060 Ventus XS 6G OC

Полное название: MSI GeForce RTX 2060 Ventus XS 6G OC; код производителя: GeForce RTX 2060 Ventus XS 6G OC.

Технические характеристики

НаименованиеGeForce RTX 2060 Ventus XS 6G OCGeForce RTX 2060 Ventus 6G OCGeForce RTX 2060 Dual OCGeForce RTX 2060 FE
ПроизводительMSIMSIASUSNVIDIA
Графический процессорTU106TU106TU106TU106
Частота ядра, МГц1365136513651365
Частота ядра (Turbo), МГц1710171017551680
Заводской разгон ядра, МГц303075Отсутствует
Частота памяти, МГц14000140001400014000
Заводской разгон видеопамяти, МГцОтсутствуетОтсутствуетОтсутствуетОтсутствует
Тип памятиGDDR6GDDR6GDDR6GDDR6
Объем памяти, Гбайт6666
Шина памяти, бит192192192192
Разъемы интерфейсов3 х DP, HDMI3 х DP, HDMI2 х DP, 2 x HDMI, DVI2 х DP, HDMI, DVI, Type-C
Питание, разъемы Pin8888
Кол-во вентиляторов/диаметр, мм2 х 872 х 872 х 872 х 85
Конфигурация подсистемы питания (vGPU+vMem), фаз4 + 24 + 26 + 26 + 2
Power Limit (штат/макс), Ватт160 / 160160 / 170170 / 204160 / -
Формат СО2 слота2 слота2.7 слота2 слота
Размеры видеокарты, мм216 х 132226 х 128270 х 112228 х 112

Внешний вид и размеры

Видеокарта MSI GeForce RTX 2060 Ventus XS 6G OC относится к линейке Ventus и внешне копирует своего предшественника, но дьявол кроется в деталях.

450x306  32 KB. Big one: 1500x1019  207 KB

Новинка получила компактную систему охлаждения с двумя вентиляторами диаметром 92 мм, узнаваемыми очертаниями серии и крупной тепловой трубкой, выходящей за ее пределы.

450x301  34 KB. Big one: 1500x1004  230 KB

Малые размеры не являются преградой для установки «бэкплейта»: и пусть он пластиковый, но свою декоративную роль выполняет с успехом.

450x304  27 KB. Big one: 1500x1012  231 KB

За дополнительное питание отвечает единственный коннектор питания 8 pin. От максимального теоретического TDP ~225 Вт нас защищает лимит на программном уровне BIOS, ограничивающий потребление видеокарты 160 Вт.

450x174  20 KB. Big one: 1500x581  137 KB

Задняя интерфейсная панель стала пристанищем трех видеовыходов DisplayPort 1.4 и порта HDMI 2.0b.

450x244  25 KB. Big one: 1500x814  169 KB

В сравнении с моделью MSI GeForce RTX 2060 Ventus 6G OC (не XS), новинка стала легче, меньше и проще. Ее длина не превышает 216 мм, ширина – 132 мм, в ПК она перекрывает два слота расширения.

450x293  36 KB. Big one: 1500x978  249 KB

реклама



Система охлаждения

Но несмотря на схожий дизайн, у видеокарт оказалось намного больше различий, нежели совпадений. И в первую очередь это коснулось системы охлаждения MSI GeForce RTX 2060 Ventus XS 6G OC, потерявшую значительную часть преимуществ.

450x305  37 KB. Big one: 1500x1016  248 KB

Оригинальный кулер с продольными пластинами и четырьмя тепловыми трубками диаметром 6 мм заменен на простой алюминиевый радиатор с 8 мм трубкой.

450x245  26 KB. Big one: 1500x816  194 KB

реклама

Применяется технология прямого контакта, причем неровность подошвы и большие зазоры дают о себе знать. Основание помимо прочего отводит тепло от микросхем памяти через толстые термопрокладки.

450x278  33 KB. Big one: 1500x925  211 KB

Дополнительным венцом творения выступает термопрокладка, контактирующая с радиатором силовой части. Но пользы от нее не больше, чем вреда, она нагревает теплотрубку и ухудшает обдув.

450x322  37 KB. Big one: 1500x1073  219 KB

За активную часть выступает вентилятор PLD09210S12HH производства Power Logic и относящийся к линейке Torx 2.0 с измененной крыльчаткой лопастей. Диапазон вращения составляет 1000 – 3400 об/мин.

реклама

450x373  36 KB. Big one: 1500x1244  264 KB

Подсистема питания оборудована собственным низкопрофильным радиатором, доставшимся ей от другой модели производства MSI.

450x321  55 KB. Big one: 1500x1070  374 KB

Последним элементом видеокарты является декоративный «бэкплейт».

450x263  21 KB. Big one: 1500x875  147 KB

реклама

Печатная плата

Очередным творением инженеров стала печатная плата MSI GeForce RTX 2060 Ventus XS 6G OC, доставшаяся ей от GeForce GTX 1660. Производители ничего не могут поделать при унификации производства, и новинка тому подтверждение.

Несмотря на качественную элементную базу и прочие заслуги, такое решение сказалось на технических характеристиках и эффективности.

450x340  45 KB. Big one: 2000x1512  543 KB

Печатная плата MSI GeForce RTX 2060 Ventus XS 6G OC относится к форм-фактору ITX и выполнена в полностью черном цвете.

реклама

450x334  43 KB. Big one: 2000x1484  588 KB

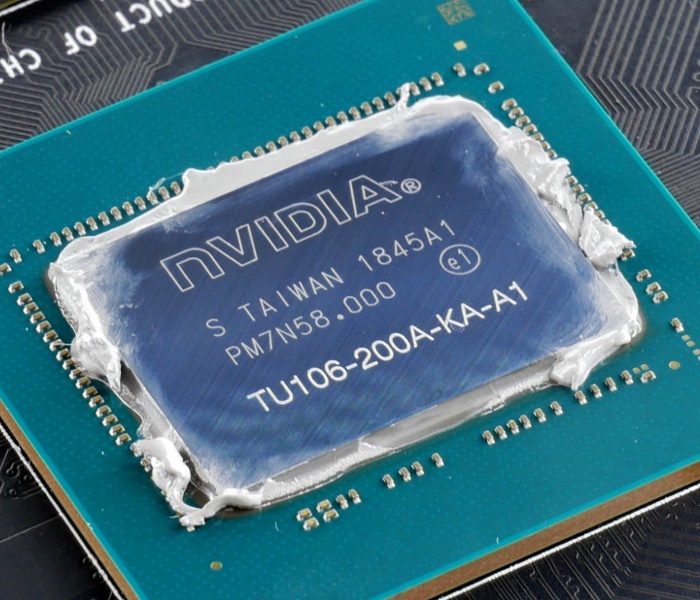

Сердцем героя обзора стал графический процессор TU106-200A-K1-A1. Данный GPU произведен по 12 нм техпроцессу на 45-й неделе 2018 года и включает 1920 шейдеров, 48 блоков растеризации и 120 текстурных блоков.

450x227  50 KB. Big one: 1200x606  255 KB

Подсистема питания насчитывает шесть фаз, что является эталоном для видеокарт GeForce GTX 1660 (Ti) / RTX 2060. Инженеры расположили их в шахматном порядке, чтобы снизить нагрузку на систему охлаждения и избежать перегрева.

В качестве мосфетов GPU используется сборка NCP302045 с током отдачи 45 А (максимум – 75 А) и рабочей температурой до 150°C.

реклама

ШИМ-контроллер NCP81610 отвечает за GPU VRM, uP1666Q – за Memory VRM.

450x121  28 KB. Big one: 2000x536  353 KB

В качестве видеопамяти выступают микросхемы Micron стандарта GDDR6 с маркировкой 8ZA77 D9WCW. Их тактовая частота составляет 1750 МГц (эффективная частота 14000 МГц).

450x275  37 KB. Big one: 1100x672  172 KB

Комплектация

реклама

MSI GeForce RTX 2060 Ventus XS 6G OC поставляется в бумажной упаковке, которая выделяется от коробок более дорогих моделей.

Полиграфия коробки выполнена в черном стиле с крупным наименованием линейки.

450x348  34 KB. Big one: 1500x1161  244 KB

С противоположной стороны представлена техническая информация и рекомендации к блоку питания, мощность которого должна быть 500 Вт и выше.

450x345  52 KB. Big one: 1500x1149  395 KB

Комплектация включает бумажную составляющую из памятки по регистрации и руководства пользователя. Дополняет их диск с драйверами.

450x290  28 KB. Big one: 1500x965  192 KB

Тестовый стенд

Конфигурация

  • Материнская плата: MSI X99A Workstation (Intel X99, LGA 2011-3);
  • Процессор: Intel Core i7-6800K (шесть ядер, CPU Clock 4000 МГц, Ring Clock 3500 МГц);
  • Система охлаждения процессора: Corsair H110i (вентиляторы Noctua NF-A14 PWM, 140 мм, 500 об/мин);
  • Термоинтерфейс: Gelid GC-Extreme;
  • Оперативная память: Kingston HyperX Savage Black (DDR4-3000, 13-14-15-28-T1, 4 x 4 Гбайт, четырехканальный режим);
  • Накопитель SSD: Plextor PX-256M6Pro 256 Гбайт;
  • Блок питания: Corsair RM850x, 850 Ватт;
  • Корпус: Phanteks Evolv ATX Black;
  • Монитор: ASUS MG279Q, разрешение: 2560 x 1440.

Программное обеспечение

  • Операционная система: Windows 10 x64;
  • Драйвер видеокарты: Nvidia GeForce 419.35;
  • Вспомогательные утилиты:
    • GPU-Z;
    • Heaven Benchmark 4.0;
    • MSI Afterburner;
    • MSI Kombustor.

Инструментарий и методика тестирования

Для разгона видеокарт, а также мониторинга температур и оборотов вентиляторов использовалась фирменная утилита MSI Afterburner.

Проверка стабильности работы ускорителей в процессе разгона проводилась утилитой MSI Kombustor (режим GPU Burn-in, 1920 x 1080). Полученные частоты дополнительно проверялись прогонами теста Heaven Benchmark v 4.0 c экстремальным уровнем тесселяции и графических тестов из пакета 3DMark 2013.

Для проверки температурного режима видеокарт в условиях, приближенных к повседневным, использовались Heaven Benchmark v4.0 (quality: ultra, tessellation: extreme, AA8x, 1920 х 1080) и 3DMark 2013 Fire Strike.

Уровень шума измерялся при помощи цифрового шумомера TM-102 с погрешностью измерений не более 0.5 дБА. Измерения проводились с расстояния 0.3 м. Уровень фонового шума в помещении – не более 28 дБА. Все системные вентиляторы, включая установленный в блоке питания, отключались. На графиках граница условной бесшумности для системы определяется на уровне 30.5 дБА, граница условного комфорта – 37 дБА. Температура воздуха в помещении составляла 25 градусов по Цельсию.

Дополнительно снимались показания потребляемой мощности с помощью ваттметра Robiton PM-2 и температуры печатной платы ИК-термометром Fluke 59 Max.

Стандартные частоты

Заводской разгон MSI GeForce RTX 2060 Ventus XS 6G OC составляет скромные 30 МГц, видеокарта достигает 1710 МГц в режиме Boost, а в реальных игровых приложениях бустит еще сильнее.

В простое вентиляторы вращаются при 1000 об/мин, были получены следующие результаты:

  • 36°C и 1000 об/мин при работе с документами MS Office;
  • 36°C и 1050 об/мин при просмотре видеороликов и интернет-серфинге.

450x298  116 KB. Big one: 779x516  70 KB

Теперь приведем подробные характеристики микропрограммного обеспечения MSI GeForce RTX 2060 Ventus XS 6G OC. Показатель ее уровня TDP равен 160 Вт без возможности его увеличения, что плохо отразится на разгоне. Но проблема данной модели даже не в лимите TDP.

450x298  61 KB. Big one: 779x516  40 KB

Посмотрим на серьезный нагрузочный тест Fire Strike Extreme из пакета 3DMark с 20 прогонами, дадим нещадно «прогреться» видеокарте и зафиксируем показания в пике.

MSI GeForce RTX 2060 Ventus XS 6G OC что названием, что дизайном копирует свою сестру, но буквы «XS» играют значительную роль: иной алгоритм управления, иная печатная плата, иная система охлаждения.

Средняя тактовая частота графического процессора составляет 1785 МГц при нагреве до 79°C по GPU и до 83°C по подсистеме питания. Кулер из-за особенности своего строения старается по максимуму быть эффективным, но одной тепловой трубки для потребляющей 160 Вт видеокарты маловато. Вентиляторы раскручиваются до 2200 об/мин, уровень шума средний, различимый на фоне всего ПК.

С такими цифрами тест устойчивости с высокой оценкой пройти не удаётся.

600x293  199 KB. Big one: 2070x1013  898 KB

В более реальной игровой нагрузке в тесте Heaven Benchmark 4.0 результаты повторяются, что говорит о не лучшей системе охлаждения. Средняя частота GPU незначительно подросла до 1845 МГц.

450x252  211 KB. Big one: 1918x1078  2086 KB

При максимальных оборотах вентиляторов температуры графического процессора и зоны VRM понижаются лишь до 70°C и 72°C соответственно, что говорит о неэффективности кулера.

450x253  174 KB. Big one: 1914x1080  1410 KB

Оптимизировать MSI GeForce RTX 2060 Ventus XS 6G OC можно, но осторожно :) . При Power Limit 80%, компенсации частоты GPU повышением на 120 МГц и фиксации вентиляторов на 1800 об/мин, видеокарта становится покладистой.

Теперь новинка MSI не прогревается выше 73°C по GPU и выше 75°C по подсистеме питания.

450x252  200 KB. Big one: 1918x1078  1988 KB

Разгон MSI GeForce RTX 2060 Ventus XS 6G OC

Разгон на MSI GeForce RTX 2060 Ventus XS 6G OC с такими показателями? Думаете, мы свихнулись? Нормально-нормально. В лаборатории проходит тесты другой ускоритель, на фоне которого MSI GeForce RTX 2060 Ventus XS 6G OC – идеальное решение.

Power Limit повышать нельзя, поэтому двигаем лишь ползунки частоты и памяти до упора, пока есть стабильность. В итоге новая модель разгоняется до 1905 МГц и 2000 МГц соответственно.

450x251  206 KB. Big one: 1918x1074  2062 KB

Результаты протестированных видеокарт

Основная ценность подобных материалов – это не только перечисление доступных в продаже графических ускорителей, но и исследование потенциала систем охлаждения. И поскольку результаты были получены мною на одном стенде, есть возможность сравнения видеокарт практически в идеальных условиях.

Температура графического процессора, °C

Бездействие | Heaven BenchMark 4.0
Меньше – лучше


Включите JavaScript, чтобы видеть графики

Температура зоны VRM, °C

Бездействие | Heaven BenchMark 4.0
Меньше – лучше


Включите JavaScript, чтобы видеть графики

Обороты вентиляторов, режим Авто

об/мин
Меньше – лучше


Включите JavaScript, чтобы видеть графики

Уровень шума в простое и нагрузке

дБА
Меньше – лучше


Включите JavaScript, чтобы видеть графики

Частота графического процессора, Default | Boost 3D (in game)

Heaven BenchMark 4.0
МГц


Включите JavaScript, чтобы видеть графики

Исследование потенциала системы охлаждения

Далее приведем график зависимости температуры графического ядра/системы питания и шума от оборотов вентиляторов системы охлаждения.

Результаты исследования потенциала системы охлаждения.

600x221  101 KB. Big one: 1630x602  116 KB

Уровень потребляемого электричества

График потребляемого электричества всего стенда в зависимости от частот видеокарт и рабочего напряжения GPU.

Энергопотребление системы, Вт

На выходе блока питания
Простой | Heaven BenchMark 4.0 | MSI Kombustor


Включите JavaScript, чтобы видеть графики

Энергопотребление в 2D замерялось при бездействии системы (на рабочем столе). Тестирование в Heaven BenchMark 4.0 проводилось при следующих настройках – quality: ultra, tessellation: extreme, AA8x, 1920 х 1080; MSI Kombustor – 2xMSAA, 1920 x 1080.

Что касается игровой производительности GeForce RTX 2060, то она уже была рассмотрена нами в соответствующем обзоре. И вряд ли небольшое различие в частотных характеристиках способно значительно повлиять на итоговые результаты.

Заключение

Модель MSI GeForce RTX 2060 Ventus XS 6G OC получила обновленный дизайн с агрессивной передней панелью. Она мне одному напоминает маску Бэйна из вселенной Бэтмена?

Но за общим великолепием скрывается упрощенная с целью повышения доступности и оптимизации платформа, которая отражается на эффективности и производительности.

450x227  20 KB. Big one: 1500x755  139 KB

Разработчики разделили видеокарты MSI GeForce RTX 2060 Ventus 6G OC и RTX 2060 Ventus XS 6G OC лишь приставкой «XS», которую в среди прочих аббревиатур с первого раза нелегко заметить. Поэтому существует более простой способ: у модели попроще есть выступающая тепловая трубка, которая и позволит вам определить лазутчика в стане.

450x246  22 KB. Big one: 1500x819  142 KB

Не обошлось и без недостатков, вызванных желанием разработчиков представить доступный графический ускоритель младшего звена из серии RTX с поддержкой трассировки лучей. Но не все пользователи настолько требовательны, что требуют от видеокарты лучшего разгона и низких температур, а раз производитель гарантирует работоспособность своего детища при текущих показателях и обеспечивает три года гарантии, то волноваться незачем.

Именно такой видеокартой MSI GeForce RTX 2060 Ventus XS 6G OC и является: моделью для нетребовательных геймеров. Но получит ли она широкое распространение при богатом разнообразии других моделей RTX 2060 – покажет лишь время.

Александр Андерсон


Выражаем благодарность:

  • Компании MSI за предоставленную на тест видеокарту MSI GeForce RTX 2060 Ventus XS 6G OC.
  • А также лично donnerjack за помощь в подготовке материала.
