Обзор и тестирование видеокарты MSI GeForce RTX 2060 Ventus 6G OC: незаметный, тихий, важный

Оглавление

Вступление

Видеокарта MSI GeForce RTX 2060 Ventus 6G OC занимает промежуточное звено в иерархии компании MSI, предоставляя оптимальные характеристики и возможности.

Новинка наделена скромным заводским разгоном, а ее система охлаждения рассчитана на высокие нагрузки при низком уровне шума, что идет только в плюс модели. Дополнительно разработчики переработали печатную плату относительно эталонной версии NVIDIA Founders Edition, но если сравнивать со старшей моделью MSI GeForce RTX 2060 Gaming Z, то мы кое-чего и лишились.

450x293  195 KB. Big one: 1000x652  310 KB

Однако это не мешает модели MSI GeForce RTX 2060 Ventus 6G OC выглядеть интересно и бодро на фоне конкурентов, которые изо всех сил стараются закрепиться в среднем ценовом сегменте, где борьба за кошельки геймеров наиболее ожесточенная. И новинке придется постараться проявить себя только с лучшей стороны.





Обзор MSI GeForce RTX 2060 Ventus 6G OC

Полное название: MSI GeForce RTX 2060 Ventus 6G OC; код производителя: GEFORCE RTX 2060 VENTUS 6G OC.

Технические характеристики

НаименованиеMSI GeForce RTX 2060 Ventus 6G OCNVIDIA GeForce RTX 2060 FE
ПроизводительMSINVIDIA
Графический процессорTU106TU106
Частота ядра, МГц13651365
Частота ядра (Turbo), МГц17101680
Заводской разгон ядра, МГц30Отсутствует
Частота памяти, МГц1400014000
Заводской разгон видеопамяти, МГцОтсутствуетОтсутствует
Тип памятиGDDR6GDDR6
Объем памяти, Гбайт66
Шина памяти, бит192192
Разъемы интерфейсов3 х DP, HDMI2 х DP, HDMI, DVI, Type-C
Питание, разъемы Pin88
Кол-во вентиляторов/диаметр, мм2 х 872 х 85
Конфигурация подсистемы питания (vGPU+vMem), фаз4 + 26 + 2
Power Limit (штат/макс), Ватт160 / 170160 / -
Формат СО2 слота2 слота
Размеры видеокарты, мм226 х 128228 х 112

Внешний вид и размеры

Модель MSI GeForce RTX 2060 Ventus 6G OC относится к серии Ventus, что у производителя ассоциируется с «ветром, бурей». Новинка получила узнаваемый серо-черный дизайн, который, к сожалению, смотрится блекло на фоне той же модели Gaming Z.

450x356  40 KB. Big one: 1500x1188  249 KB

В сравнении со старшими представителями линейки Ventus, данная видеокарта стала значительно компактнее, и длина графического ускорителя укладывается в отметку 226 мм.





Система охлаждения оказывается также интересной стороной MSI GeForce RTX 2060 Ventus 6G OC, на которой разработчики не экономили: алюминиевый радиатор пронизывают несколько тепловых трубок, а за активную часть отвечают пара вертушек Torx 2.0 диаметром 87 мм каждая.

450x277  38 KB. Big one: 1500x923  246 KB

Для видеокарты подобного уровня «бэкплейт» это прекрасное дополнение, однако пластиковая пластина носит лишь дизайнерский характер, стараясь повысить свой статус в глазах пользователя. В отводе тепла она не участвует, но неплохо защищает от прогиба, пусть и короткой, но печатной платы.

450x277  34 KB. Big one: 1500x923  289 KB

Сложно назвать видеокарту GeForce RTX 2060 прямым продолжателем модели GTX 1060, так как по многим признакам она более близка к GTX 1070, поэтому и с уровнем потребления здесь иная история, что заставляет разработчиков оснащать новинку восьмипиновым коннектором дополнительного питания.

Для сдерживания аппетитов графического процессора Turing показатель TDP ограничен на отметке 160 Вт.

450x209  20 KB. Big one: 1500x697  136 KB

Разработчики переработали интерфейсную часть, оставляя пользователям три DisplayPort и один HDMI.

450x222  24 KB. Big one: 1500x740  170 KB





Система охлаждения

MSI GeForce RTX 2060 Ventus 6G OC оснащена оригинальной системой охлаждения, которая незначительно уступает старшей модели.

Компактные габариты позволяют обойтись креплением лишь из четырех винтов.

450x315  39 KB. Big one: 1500x1049  304 KB

Кулер построен по принципу прямого контакта, где графический процессор контактирует напрямую с тепловыми трубками. В конструкции применимы четыре трубки диаметром 6 мм каждая, которые полностью накрывают чип.

450x302  44 KB. Big one: 1500x1005  290 KB

Основание позволяет задействовать площадь для отвода тепла от микросхем памяти, но, как видим, две из них находятся в невыгодном положении, подогреваясь от тепловых трубок на GPU.

450x251  41 KB. Big one: 1500x836  329 KB

Охладитель представляет собой односекционный радиатор с продольным расположением алюминиевых пластин. Следы припоя отсутствуют, однако ребра плотно набраны и обжаты.





За охлаждение подсистемы питания отвечает отдельный низкопрофильный радиатор.

450x296  42 KB. Big one: 1500x985  289 KB

Складывается впечатление об его высокой эффективности, но будем откровенны, что активно в теплоотводе участвует лишь зона с голубой термопрокладкой, а вторая секция едва нагревается по двум крохотным боковым соединениям, поэтому большая площадь не должна вас смущать.

450x220  17 KB. Big one: 1500x732  103 KB

Пара вентиляторов PLD09210S12HH производства Power Logic отлично справляются со своей задачей. Скорость регулируется в диапазоне 800 – 3400 об/мин.

450x253  30 KB. Big one: 1500x843  193 KB

Пластиковый «бэкплейт» носит не только декоративный характер, но и защитную функцию, уберегая обратную часть печатной платы от нежелательных воздействий.

450x247  19 KB. Big one: 1500x823  129 KB

Печатная плата

450x292  48 KB. Big one: 1500x973  350 KB

Модель MSI GeForce RTX 2060 Ventus 6G OC построена на оригинальной печатной плате черного цвета, которая в свою очередь является слегка урезанной версией старшей видеокарты GeForce RTX 2060 Gaming Z.

450x285  44 KB. Big one: 1500x950  295 KB

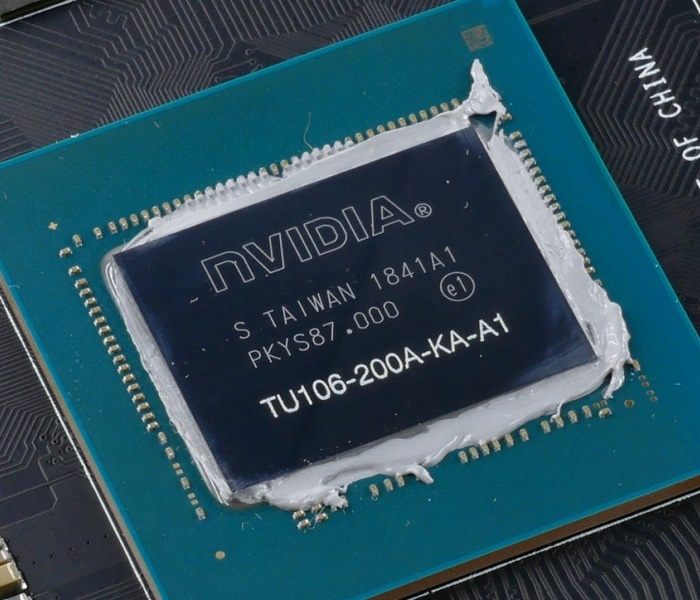

Сердцем героя обзора стал графический процессор TU106-200A-KA-A1 с пометкой «А», он относится к чипам с более высоким разгонным потенциалом.

Данный GPU произведен по 12-нм техпроцессу на 41-й неделе 2018 года и включает 1920 шейдера, 48 блока растеризации и 120 текстурных блока.

400x241  38 KB. Big one: 1200x723  234 KB

Подсистема питания урезана даже в сравнении с референсной видеокартой и насчитывает лишь шесть фаз питания, где четыре фазы отведены на графический процессор и две – на видеопамять. ШИМ-контроллер NCP81610 отвечает за GPU VRM, а uP1666Q – за Memory VRM.

450x257  60 KB. Big one: 1500x856  412 KB

В качестве видеопамяти выступают микросхемы Micron стандарта GDDR6 с маркировкой 8UA77 D9WCW. Их тактовая частота составляет 1750 МГц (эффективная частота 14000 МГц).

Комплектация

Аксессуары располагаются в отдельном черном конверте MSI, в котором пользователь обнаружит скромный комплект из диска с драйверами и бумажной документацией.

450x252  27 KB. Big one: 1500x839  189 KB

Тестовый стенд

Конфигурация

  • Материнская плата: MSI X99A Workstation (Intel X99, LGA 2011-3);
  • Процессор: Intel Core i7-6800K (шесть ядер, CPU Clock 4000 МГц, Ring Clock 3500 МГц);
  • Система охлаждения процессора: Corsair H110i (вентиляторы Noctua NF-A14 PWM, 140 мм, 500 об/мин);
  • Термоинтерфейс: Gelid GC-Extreme;
  • Оперативная память: Kingston HyperX Savage Black (DDR4-3000, 13-14-15-28-T1, 4 x 4 Гбайт, четырехканальный режим);
  • Накопитель SSD: Plextor PX-256M6Pro 256 Гбайт;
  • Блок питания: Corsair RM850x, 850 Ватт;
  • Корпус: Phanteks Evolv ATX Black;
  • Монитор: ASUS MG279Q, разрешение: 2560 x 1440.

Программное обеспечение

  • Операционная система: Windows 10 x64;
  • Драйвер видеокарты: Nvidia GeForce 418.81;
  • Вспомогательные утилиты:
    • GPU-Z;
    • Heaven Benchmark 4.0;
    • MSI Afterburner;
    • MSI Kombustor.

Инструментарий и методика тестирования

Для разгона видеокарт, а также мониторинга температур и оборотов вентиляторов использовалась фирменная утилита MSI Afterburner.

Проверка стабильности работы ускорителей в процессе разгона проводилась утилитой MSI Kombustor (режим GPU Burn-in, 1920 x 1080). Полученные частоты дополнительно проверялись прогонами теста Heaven Benchmark v 4.0 c экстремальным уровнем тесселяции и графических тестов из пакета 3DMark 2013.

Для проверки температурного режима видеокарт в условиях, приближенных к повседневным, использовались Heaven Benchmark v4.0 (quality: ultra, tessellation: extreme, AA8x, 1920 х 1080) и 3DMark 2013 Fire Strike.

Уровень шума измерялся при помощи цифрового шумомера TM-102 с погрешностью измерений не более 0.5 дБА. Измерения проводились с расстояния 0.3 м. Уровень фонового шума в помещении – не более 28 дБА. Все системные вентиляторы, включая установленный в блоке питания, отключались. На графиках граница условной бесшумности для системы определяется на уровне 30.5 дБА, граница условного комфорта – 37 дБА. Температура воздуха в помещении составляла 25 градусов по Цельсию.

Дополнительно снимались показания потребляемой мощности с помощью ваттметра Robiton PM-2 и температуры печатной платы ИК-термометром Fluke 59 Max.

Тест MSI GeForce RTX 2060 Ventus 6G OC

Стандартные частоты

Видеокарта MSI GeForce RTX 2060 Ventus 6G OC обзавелась скромным разгоном графического процессора на 30 МГц, а общая тактовая частота составила 1710 МГц. В режиме Boost она достигает отметки 1,9 ГГц.

В простое вентиляторы вращаются при 800 об/мин: технология Zero Frozr является особенностью модели Gaming Z. Система охлаждения работает очень тихо, были получены следующие результаты:

  • 33°C и 800 об/мин при работе с документами MS Office;
  • 33°C и 830 об/мин при просмотре видеороликов и интернет-серфинге.

450x298  105 KB. Big one: 778x516  51 KB

Теперь приведем подробные характеристики микропрограммного обеспечения MSI GeForce RTX 2060 Ventus 6G OC. Показатель ее уровня TDP равен 160 Вт с возможностью увеличения до 170 Вт.

450x298  55 KB. Big one: 778x516  32 KB

В популярном бенчмарке Heaven Benchmark 4.0 видеокарта MSI GeForce RTX 2060 Ventus 6G OC к завершению теста стабильно удерживает среднюю частоту графического процессора на отметке 1890 МГц. Система охлаждения новинки функционирует достаточно элегантно: разработчики оптимизировали кривую вентиляторов в зависимости от нагрева, сделав видеокарту очень тихой и в меру горячей. Иногда мне кажется, даже слишком.

При скорости вертушек 1250 об/мин видеокарта остается полностью бесшумной даже на открытом стенде, не говоря уже о закрытом корпусе. В таком режиме кулер с легкостью удерживает температуры графического процессора и подсистемы питания на отметке 70°C и 81°C. По моему опыту можно было выставить и 1500 об/мин с комфортным уровнем шума, получив 63°C и 74°C и сделав новинку прекрасным выбором в глазах пользователя.

450x253  176 KB. Big one: 1912x1078  1460 KB

Запас прочности у кулера предусмотрен: при 100% мощности нагрев снижается до 52°C и 61°C соответственно.

450x252  203 KB. Big one: 1918x1078  1878 KB

Графический процессор TU106 и модель MSI GeForce RTX 2060 Ventus 6G OC в частности прекрасно реагируют на «даунвольтинг». При Power Limit = 80%, частоте ядра +120 МГц и скорости вентиляторов 1700 об/мин удается получить температуры GPU на отметке 55°C, силовой части – 63°C.

450x252  174 KB. Big one: 1914x1076  1457 KB

Разгон MSI GeForce RTX 2060 Ventus 6G OC

Достичь уровня производительности MSI GeForce RTX 2060 Gaming Z позволяет разгон ядра на 105 МГц и памяти на 250 МГц.

450x253  185 KB. Big one: 1910x1074  1616 KB

Результаты протестированных видеокарт

Основная ценность подобных материалов – это не только перечисление доступных в продаже графических ускорителей, но и исследование потенциала систем охлаждения. И поскольку результаты были получены мною на одном стенде, есть возможность сравнения видеокарт практически в идеальных условиях.

Температура графического процессора, °C

Бездействие | Heaven BenchMark 4.0
Меньше – лучше


Включите JavaScript, чтобы видеть графики

Температура зоны VRM, °C

Бездействие | Heaven BenchMark 4.0
Меньше – лучше


Включите JavaScript, чтобы видеть графики

Обороты вентиляторов, режим Авто, об/мин

об/мин
Меньше – лучше


Включите JavaScript, чтобы видеть графики

Уровень шума в простое и нагрузке

дБА
Меньше – лучше


Включите JavaScript, чтобы видеть графики

Частота графического процессора, Default | Boost 3D (in game)

Heaven BenchMark 4.0
МГц


Включите JavaScript, чтобы видеть графики

Исследование потенциала системы охлаждения

Далее приведем график зависимости температуры графического ядра/системы питания и шума от оборотов вентиляторов системы охлаждения.

Результаты исследования потенциала системы охлаждения.

600x221  100 KB. Big one: 1630x602  123 KB

Уровень потребляемого электричества

График потребляемого электричества всего стенда в зависимости от частот видеокарт и рабочего напряжения GPU.

Энергопотребление системы, Вт

На выходе блока питания
Простой | Heaven BenchMark 4.0 | MSI Kombustor


Включите JavaScript, чтобы видеть графики

Энергопотребление в 2D замерялось при бездействии системы (на рабочем столе). Тестирование в Heaven BenchMark 4.0 проводилось при следующих настройках – quality: ultra, tessellation: extreme, AA8x, 1920 х 1080; MSI Kombustor – 2xMSAA, 1920 x 1080.

Заключение

MSI GeForce RTX 2060 Ventus 6G OC это интересная модель в стане компании MSI с оптимальными характеристиками и возможностями. Новинка обладает отличной системой охлаждения с низким уровнем шума в автоматическом режиме и неплохим температурным режимом. В этот раз у разработчиков получилось намного лучше настроить кривую вентиляторов и благодаря динамической частоте удерживать частоту GPU на отметке 1.9 ГГц.

Существенных недостатков, как можно убедиться по результатам тестирования, не отмечено. Новинка с легкостью переживает невзгоды, стабильно и тихо функционирует во всех режимах работы. Однако часть пользователей запросит микрокод с активной функцией Zero Frozr, расширенным лимитом TDP и чуть более агрессивной работой вертушек.

Подводя итоги, модель MSI GeForce RTX 2060 Ventus 6G OC из разряда тех, которые установил и забыл, она не требует доработок или доводки всего и вся до ума. Хотя лагерь неутомимых энтузиастов, как и я, обязательно найдет, что можно усовершенствовать.

go.d-bq


Выражаем благодарность:

  • Компании MSI за предоставленную на тест видеокарту MSI GeForce RTX 2060 Ventus 6G OC.
  • А также лично donnerjack за помощь в подготовке материала.
