Обзор и тестирование видеокарты ASUS GeForce RTX 2060 Dual OC: бодрый толстяк

Оглавление

Вступление

Лаборатория Overclockers.ru продолжает тестирование нереференсных видеокарт GeForce RTX 2060. Судя по характеристикам, у нее есть все шансы стать любимицей публики и входным билетом в мир игр с поддержкой технологии Ray Tracing и сглаживания DLSS. И не последнюю роль в этом играет стоимость новинок.





Партнеры компании NVIDIA прекрасно это понимают, анонсировав модели от мала до велика и предоставив конечному покупателю широкий выбор (и это мы еще не затронули семейство GeForce GTX 1660 Ti, являющееся реинкарнацией GeForce GTX 1060 на стероидах, но без всемогущих лучей).

450x350  112 KB. Big one: 1000x1000  577 KB

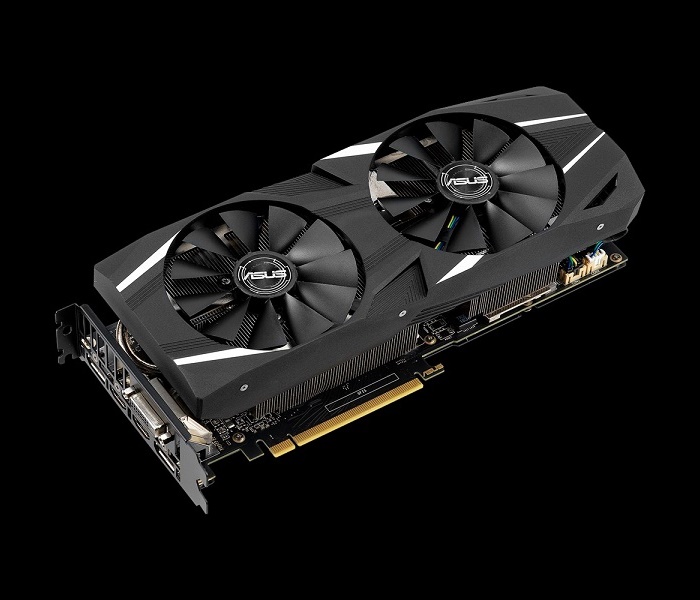

Видеокарта ASUS GeForce RTX 2060 Dual OC помимо избыточного веса, направленного на повышение эффективности системы охлаждения, получила фирменные вентиляторы с пылезащитой IPX5, переработанную печатную плату и высокий заводской разгон. Отличием модели стало микропрограммное обеспечение с увеличенными лимитами, что позволяет держать высокие частоты и увереннее разгоняться.

С одной стороны, это бюджетная версия для народа, а с другой? Благодаря нашему партнеру – компании Регард, мы познакомимся с новинкой поближе и сравним ее с другими моделями данного класса.





Обзор ASUS GeForce RTX 2060 Dual OC

Полное название: ASUS GeForce RTX 2060 Dual OC. Код производителя: Dual-RTX2060-O6G.

Технические характеристики

НаименованиеASUS GeForce RTX 2060 Dual OCMSI GeForce RTX 2060 Ventus 6G OCNVIDIA GeForce RTX 2060 FE
ПроизводительASUSMSINVIDIA
Графический процессорTU106TU106TU106
Частота ядра, МГц136513651365
Частота ядра (Turbo), МГц175517101680
Заводской разгон ядра, МГц7530Отсутствует
Частота памяти, МГц14 00014 00014 000
Заводской разгон видеопамяти, МГцОтсутствуетОтсутствуетОтсутствует
Тип памятиGDDR6GDDR6GDDR6
Объем памяти, Гбайт666
Шина памяти, бит192192192
Разъемы интерфейсов2 х DP, 2 x HDMI, DVI3 х DP, HDMI2 х DP, HDMI, DVI, Type-C
Питание, разъемы Pin888
Количество вентиляторов/диаметр, мм2 х 872 х 872 х 85
Конфигурация подсистемы питания (vGPU+vMem), фаз6 + 24 + 26 + 2
Power Limit (штат/макс), Ватт170 / 204160 / 170160 / -
Формат СО2.7 слота2 слота2 слота
Размеры видеокарты, мм270 х 112226 х 128228 х 112

Внешний вид и размеры





Модель ASUS относится к линейке ASUS Dual. Уже по одному названию можно прекрасно понять версию системы охлаждения, а также то, каким количеством вентиляторов она оснащена.

450x285  31 KB. Big one: 1500x951  216 KB

В отличие от десятой серии GeForce GTX, обновленная линейка выполнена в черном цвете с рассекающими белыми полосами. А вентиляторы типоразмера 95 мм с узнаваемой формой крыльчатки и степенью защиты от запыления стали отличительной частью новинки.

450x216  27 KB. Big one: 1500x719  189 KB

Тыльную часть видеокарты ASUS GeForce RTX 2060 Dual OC закрывает металлический «бэкплейт» с определенным рисунком, скрывающий всепоглощающую черноту. Гарантийная пломба расположена на одном из винтов, что означает невозможность разбора магазинного образца.





450x221  35 KB. Big one: 1500x738  222 KB

На интерфейсной части произошли изменения. Пользователю доступны по паре DisplayPort и HDMI, а для владельцев бюджетных систем, в чьем пользовании мониторы прошлого поколения, сохранен DVI-D.

450x285  25 KB. Big one: 1500x949  170 KB

Дополнительное питание организовано посредством одного восьмиконтактного коннектора на краю печатной платы, развернутого на 90 градусов для удобства пользования и оснащенного информационными диодами, сигнализирующими о подключении провода и поступлении необходимой энергии.

450x216  25 KB. Big one: 1500x720  166 KB







Версия ASUS GeForce RTX 2060 Dual OC слегка потолстела в сравнении с прошлыми моделями семейства и теперь перекрывает три слота расширения. Если быть точнее, то кулер занимает ~2.7 разъема. Таким образом разработчики сделали систему охлаждения более эффективной.

450x119  19 KB. Big one: 1500x395  138 KB

Под пластиковым кожухом скрывается двухсекционный радиатор, пронизанный четырьмя тепловыми трубками диаметром 6 мм каждая. Судя по конструкции кулера, разработчики отказались от прямого контакта, а основание контактирует с графическим процессором через подошву.

Микросхемы видеопамяти соприкасаются с радиатором через голубые термопрокладки толщиной 1 мм.

450x221  30 KB. Big one: 1500x737  223 KB



За активную часть отвечает пара вентиляторов FDC10U12S9-C производства FirstD. Скорость вращения крыльчаток регулируется в диапазоне 0 – 3300 об/мин.

450x257  21 KB. Big one: 1500x857  134 KB

Охлаждением подсистемы питания занимается вторая секция радиатора (через напаянную пластину). Как покажет тестирование, это оказывается эффективным решением.

Добавим, что практика использования магазинных образцов не позволяет разбирать видеокарты, поэтому обходимся визуальным осмотром.

450x217  33 KB. Big one: 1500x722  246 KB



Сердцем героя обзора стал графический процессор TU106. Данный GPU произведен по 12 нм техпроцессу и включает 1920 шейдеров, 48 блоков растеризации и 120 текстурных блоков.

Подсистема питания построена по восьмифазной схеме: шесть фаз отведены на графический процессор, две – на видеопамять. А в качестве видеопамяти применены микросхемы Micron. Их тактовая частота составляет 1750 МГц (эффективная частота – 14 000 МГц).

Комплектация

ASUS GeForce RTX 2060 Dual OC поставляется в небольшой красочной упаковке с узнаваемой полиграфией и очертаниями системы охлаждения Dual. Разработчики ненавязчиво рассказывают об автоматическом 144-часовом тестировании продукции, объеме памяти 6 Гбайт и заводском разгоне.

450x278  40 KB. Big one: 1500x927  277 KB



Новая видеокарта упакована по-современному: она обтянута пленкой и закреплена с обратной стороны. Она отлично видна через предусмотренное окошко.

450x246  23 KB. Big one: 1200x655  146 KB

Зато комплектация по нынешним стандартам недорогих моделей совсем бюджетна. Пользователь получает диск с драйверами и руководством пользователя.

450x294  21 KB. Big one: 1000x654  79 KB

Тестовый стенд



Конфигурация

  • Материнская плата: MSI X99A Workstation (Intel X99, LGA 2011-3);
  • Процессор: Intel Core i7-6800K (шесть ядер, CPU Clock 4000 МГц, Ring Clock 3500 МГц);
  • Система охлаждения процессора: Corsair H110i (вентиляторы Noctua NF-A14 PWM, 140 мм, 500 об/мин);
  • Термоинтерфейс: Gelid GC-Extreme;
  • Оперативная память: Kingston HyperX Savage Black (DDR4-3000, 13-14-15-28-T1, 4 x 4 Гбайт, четырехканальный режим);
  • Накопитель SSD: Plextor PX-256M6Pro 256 Гбайт;
  • Блок питания: Corsair RM850x, 850 Ватт;
  • Корпус: Phanteks Evolv ATX Black;
  • Монитор: ASUS MG279Q, разрешение: 2560 x 1440.

Программное обеспечение

  • Операционная система: Windows 10 x64;
  • Драйвер видеокарты: Nvidia GeForce 418.81;
  • Вспомогательные утилиты:
    • GPU-Z;
    • Heaven Benchmark 4.0;
    • MSI Afterburner;
    • MSI Kombustor.

Инструментарий и методика тестирования

Для разгона видеокарт, а также мониторинга температур и оборотов вентиляторов использовалась фирменная утилита MSI Afterburner.

Проверка стабильности работы ускорителей в процессе разгона проводилась утилитой MSI Kombustor (режим GPU Burn-in, 1920 x 1080). Полученные частоты дополнительно проверялись прогонами теста Heaven Benchmark v 4.0 c экстремальным уровнем тесселяции и графических тестов из пакета 3DMark 2013.



Для проверки температурного режима видеокарт в условиях, приближенных к повседневным, использовались Heaven Benchmark v4.0 (quality: ultra, tessellation: extreme, AA8x, 1920 х 1080) и 3DMark 2013 Fire Strike.

Уровень шума измерялся при помощи цифрового шумомера TM-102 с погрешностью измерений не более 0.5 дБА. Измерения проводились с расстояния 0.3 м. Уровень фонового шума в помещении – не более 28 дБА. Все системные вентиляторы, включая установленный в блоке питания, отключались. На графиках граница условной бесшумности для системы определяется на уровне 30.5 дБА, граница условного комфорта – 37 дБА. Температура воздуха в помещении составляла 25 градусов по Цельсию.

Дополнительно снимались показания потребляемой мощности с помощью ваттметра Robiton PM-2 и температуры печатной платы ИК-термометром Fluke 59 Max.

Тест ASUS GeForce RTX 2060 Dual OC

Стандартные частоты



С завода частота GPU видеокарты ASUS поднята на 75 МГц. В режиме Boost графическое ядро достигает 1755 МГц, а в реальных игровых приложениях разгоняется еще сильнее.

В режиме простоя вентиляторы новинки отключаются, что является заслугой фирменной технологии ASUS. Результаты следующие:

  • 45°C и 0 об/мин при работе с документами MS Office;
  • 48°C и 0 об/мин при просмотре видеороликов и интернет-серфинге.

450x322  128 KB. Big one: 779x558  85 KB

Теперь приведем подробные характеристики микропрограммного обеспечения ASUS GeForce RTX 2060 Dual OC. Показатель ее уровня TDP равен 170 Вт с возможностью увеличения до 204 Вт, что оставляет надежды на хоть какой-то разгон.

450x298  63 KB. Big one: 779x516  40 KB

Благодаря толстому радиатору и расширенному Power Limit, видеокарта ASUS в игровой нагрузке стабильно удерживает частоту 1890 МГц без просадок; ее система охлаждения с легкостью справляется с нагревом, не позволяя графическому процессору прогреться выше 66°C, а силовой части VRM – более 75°C. Вентиляторы вращаются при 1500 об/мин и уровне шума ниже среднего.

450x252  195 KB. Big one: 1915x1076  1733 KB

Запас прочности у ASUS GeForce RTX 2060 Dual OC просто колоссальный! При оборотах крыльчаток 100% температуры GPU и подсистемы питания снижаются до 51°C и 59°C. А это в свою очередь позволяет найти более оптимальные настройки для повседневной работы ПК.

450x253  193 KB. Big one: 1916x1078  1615 KB

Поэтому и «даунвольтинг» видеокарты просто чудесный: при Power Limit 75%, вентиляторах 1800 об/мин и частоте ядра +100 МГц производительность оказывается на прежнем уровне, а нагрев графического процессора едва достигает 57°C при VRM до 65°C.

450x252  200 KB. Big one: 1913x1074  1792 KB

Разгон ASUS GeForce RTX 2060 Dual OC

Новая модель ASUS оснащена расширенным до 204 Вт Power Limit, что позволяет более уверенно раскрыть потенциал видеоядра TU106.

450x252  216 KB. Big one: 1913x1074  2138 KB

Для достижения стабильности на отметке 2.0 ГГц частоты были повышены на 115 МГц по ядру и 250 МГц по памяти, скорость вентиляторов выставлена на 1900 об/мин, уровень PL – на отметке 120%.

Результаты протестированных видеокарт

Основная ценность подобных материалов – это не только перечисление доступных в продаже графических ускорителей, но и исследование потенциала систем охлаждения. И поскольку результаты были получены мною на одном стенде, есть возможность сравнения видеокарт практически в идеальных условиях.

Температура графического процессора, °C

Бездействие | Heaven BenchMark 4.0
Меньше – лучше


Включите JavaScript, чтобы видеть графики

Температура зоны VRM, °C

Бездействие | Heaven BenchMark 4.0
Меньше – лучше


Включите JavaScript, чтобы видеть графики

Обороты вентиляторов, режим Авто

об/мин
Меньше – лучше


Включите JavaScript, чтобы видеть графики

Уровень шума в простое и нагрузке

дБА
Меньше – лучше


Включите JavaScript, чтобы видеть графики

Частота графического процессора, Default | Boost 3D (in game)

Heaven BenchMark 4.0
МГц


Включите JavaScript, чтобы видеть графики

Исследование потенциала системы охлаждения

Далее приведем график зависимости температуры графического ядра/системы питания и шума от оборотов вентиляторов системы охлаждения.

Результаты исследования потенциала системы охлаждения.

600x221  107 KB. Big one: 1630x602  122 KB

Уровень потребляемого электричества

График потребляемого электричества всего стенда в зависимости от частот видеокарт и рабочего напряжения GPU.

Энергопотребление системы, Вт

На выходе блока питания
Простой | Heaven BenchMark 4.0 | MSI Kombustor


Включите JavaScript, чтобы видеть графики

Энергопотребление в 2D замерялось при бездействии системы (на рабочем столе). Тестирование в Heaven BenchMark 4.0 проводилось при следующих настройках – quality: ultra, tessellation: extreme, AA8x, 1920 х 1080; MSI Kombustor – 2xMSAA, 1920 x 1080.

Что касается игровой производительности GeForce RTX 2060, то она уже была рассмотрена нами в соответствующем обзоре. И вряд ли небольшое различие в частотных характеристиках способно значительно повлиять на итоговые результаты.

Заключение

Пришло время подвести итоги знакомства с видеокартой ASUS GeForce RTX 2060 Dual OC. Перед нами полностью модифицированный вариант NVIDIA GeForce RTX 2060 с удлиненной печатной платой и переработанной подсистемой питания, но с оговорками.

Судя по косвенным признакам, новинка использует эталонную элементную базу с тем же числом фаз, но теперь они выстроены в один ряд для упрощения их охлаждения. Следующие изменения не менее существенны: интерфейс USB Type-C заменен на второй видеовыход HDMI, обновленная СО получила массивный и толстый радиатор, установлены фирменные вентиляторы, расширены лимиты, произведены оптимизации кривой карлсонов для обеспечения низкой температуры и комфортного уровня шума в нагрузке.

Тестирование ASUS GeForce RTX 2060 Dual OC показало высокие результаты и отличную эффективность системы охлаждения, которые превосходят таковые у рассмотренной ранее модели компании MSI. Однако, с одной стороны у нас бескомпромиссный гигант с соответствующими габаритами и иным акустическим фоном, а с другой – тихий и незаметный графический ускоритель. И, как всегда, выбор остается за пользователем.

Новинка ASUS понравится геймерам, благо она достойно проявляет себя и предлагает высокий уровень производительности в своем сегменте при низком нагреве и уровне шума. И пусть она остается в роли догоняющего при сравнении с версией ASUS ROG Strix GeForce RTX 2060 O6G Gaming, но по сути мало в чем уступает топовой модели.
