Необслуживаемые СЖО против водоблока полного покрытия: тестируем нештатные системы охлаждения для видеокарт (страница 3)
реклама
Тестовый стенд, методика тестирования и ПО
Конфигурация:
- Материнская плата: ASUS Rampage IV Gene, LGA 2011, X79, mATX, BIOS 4903;
- Процессор: Intel Core i7-4960X, 6/12 4.0 ГГц, 1.17 В;
- Система охлаждения процессора:
- Thermalright SilverArrow IB-E;
- Термоинтерфейс: Arctic Cooling MX-4;
- Оперативная память: Kingston KHX24C11T3K2/16X, 4 x 8 Гбайт, 2400 МГц, 11-13-14-32 t1;
- Видеокарта: ASUS GeForce GTX 780 DirectCU II 3 Гбайта;
- Накопитель SSD: OCZ Vertex 3, 60 Гбайт;
- Блок питания: Corsair AX760, 760 Ватт, 80Plus Platinum (терморегулируемый вентилятор);
- Реобас:
- Lamptron FC5 V3;
- Zalman ZM-MFC3 (управление PWM вентиляторами, мониторинг энергопотребления);

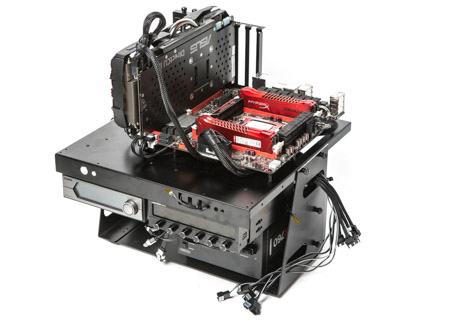

- Корпус: открытый стенд Lian Li PC-T60B (модернизированный).
В составе тестового стенда используется блок питания Corsair AX760 мощностью 760 Ватт с сертификатом качества 80Plus Platinum. Он отличается высоким уровнем КПД и очень высоким уровнем надежности. За охлаждение БП отвечает терморегулируемый вентилятор, который находится в состоянии покоя до того момента, пока нагрузка не превысит 450 Ватт. В процессе тестирования вентилятор Corsair AX760 оставался абсолютно бесшумным, никак не влияя на показатели уровня звукового давления.
Методика тестирования и ПО
реклама

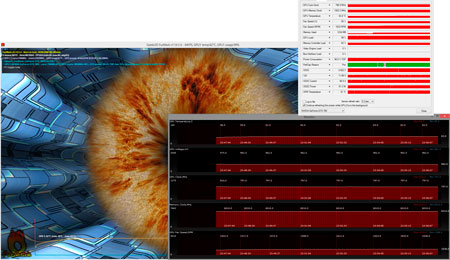

Для нагрева GPU использовался стресс-тест FurMark 1.14.1.4 (оконный режим, разрешение 1920 x 1080, Anti-aliasing 8X MSAA, продолжительность 10 минут). Здесь стоит отметить, что в прошлый раз время тестирования составляло 5 минут. Для корректности данных между каждым режимом тестирования делалась пятиминутная пауза, во время которой система охлаждения достигала первоначальной температуры (состояние покоя).

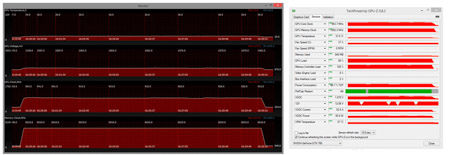

За мониторинг системы отвечали:
- GPU-Z 0.8.1;
- CPUID HWMonitor 1.25;
- ASUS GPU Tweak.
Для наглядности используемые программы объединены в таблицу:
Выполняемая функция |
|
Нагрев видеокарты |
|
Мониторинг температуры GPU и VRM |
|
Дополнительный мониторинг GPU, VRM и системы. |
ASUS GPU Tweak |
Исследование возможностей собранных систем охлаждения проходило при средней температуре в помещении 28 градусов Цельсия, ее минимальное значение составляло 27, а максимальное – 29. При превышении (более 29 и менее 27) этих отметок тестирование не проводилось, поскольку при комнатной температуре в 30°C результаты разнились на 3-5 градусов в большую сторону (по сравнению с 28°C).
Основную часть времени тестирования температура держалась на отметке 28 градусов без каких-либо колебаний. Влажность воздуха в помещении на момент замеров – ~55%.
реклама

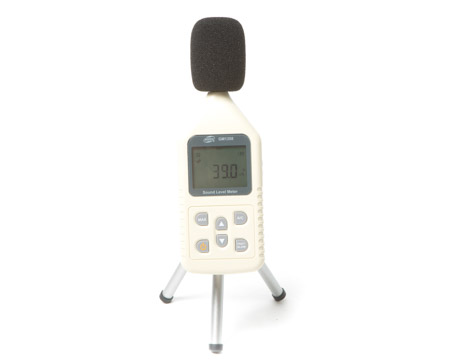

Измерение уровня шума проводилось цифровым шумомером Benetech GM1358 (диапазон измерения 30-130 дБ) с расстояния 20 см. Уровень шума в помещении – 35-36 дБ. Тестирование проводилось ночью, когда присутствие посторонних звуков минимально. Производительность рассматриваемых систем охлаждения будет подгоняться под определенные шумовые нормы, в которых будет проходить тестирование.
- 35-36 дБ – режим абсолютно бесшумной работы.
- 39-40 дБ – режим низкого уровня шума, приемлемый для комфортной работы. В корпусе с хорошей шумоизоляцией или просто в нормальном корпусе работа СО не будет слышна.
- 42-44 дБ – режим нормального уровня шума, приемлемый для работы.
- 48-49 дБ – режим высокого уровня шума, мало подходящий для комфортной работы.
- 50 дБ и выше – режим очень высокого уровня шума и максимальной производительности. Подойдет, когда нужен результат, невзирая на уровень дБ.
Для управления оборотами вентиляторов и помп использовался контроллер Lamptron FC5 V3, регулировка уровня тока на канал от 0-12 В, ограничение мощности на канал 30 Вт. Для управления вентиляторами с функцией PWM и мониторинга энергопотребления был взят реобас Zalman ZM-MFC3.
Уровень потребляемого электричества
Для разминки приведу замеры энергопотребления системы от розетки до блока питания, которые снимались при помощи контроллера Zalman ZM-MFC3. Данные энергопотребления системы при нагрузке на видеокарту в различных режимах объединены в график.
Меньше – лучше
Включите JavaScript, чтобы видеть графики
Результаты тестирования
Производительность систем охлаждения изменялась путем регулирования скорости работы вентиляторов, установленных на радиаторах. Две помпы Koolance PMP-450 работали на неизменных оборотах 3800 об/мин.
Помпы, использованные с Corsair H110 и Corsair H90, работали на максимальной скорости 1500 об/мин. Обдувающий VRM видеокарты вентилятор Noctua NF-B9 redux-1600 PWM крутился со скоростью 1250 об/мин.
Уровень шума
Ниже приведены результаты тестирования шумовых характеристик на открытом стенде. Штатная система охлаждения тестировалась в автоматическом режиме, скорость работы ее вентиляторов составила 1600 об/мин. При этом, судя по графику, уровень ее шума был довольно высок.
Меньше – лучше
Включите JavaScript, чтобы видеть графики
Результаты тестирования систем охлаждения при низком уровне шума
На графике отображена температура графического процессора под нагрузкой в течение 10 минут в FurMark 1.14.1.4.
реклама
Меньше – лучше
Включите JavaScript, чтобы видеть графики
На графике отображена температура VRM под нагрузкой в течение 10 минут в FurMark 1.14.1.4.
Меньше – лучше
Включите JavaScript, чтобы видеть графики
Результаты тестирования систем охлаждения при среднем уровне шума
На графике отображена температура графического процессора под нагрузкой в течение 10 минут в FurMark 1.14.1.4.
Меньше – лучше
Включите JavaScript, чтобы видеть графики
На графике отображена температура VRM под нагрузкой в течение 10 минут в FurMark 1.14.1.4.
Меньше – лучше
Включите JavaScript, чтобы видеть графики
Результаты тестирования систем охлаждения в режиме высокой производительности
На графике отображена температура графического процессора под нагрузкой в течение 10 минут в FurMark 1.14.1.4.
Меньше – лучше
Включите JavaScript, чтобы видеть графики
На графике отображена температура VRM под нагрузкой в течение 10 минут в FurMark 1.14.1.4.
Меньше – лучше
Включите JavaScript, чтобы видеть графики
Поведение алгоритма динамического изменения частоты GPU
При использовании водяных систем охлаждения алгоритм GPU Boost, отвечающий за частоту графического ядра, под десятиминутной нагрузкой в FurMark 1.14.1.4 удерживал ее на одном уровне, не снижая ниже 915-928 МГц.

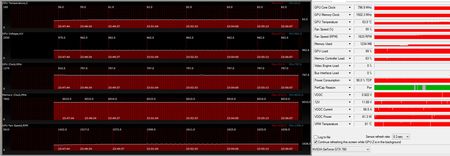

Штатная система охлаждения при тех же условиях тестирования значительно уступила оригинальным СО. С ней GPU Boost занижал частоту графического процессора до 797 МГц.
Заключение
Вывод будет прост и однозначен: воздушное охлаждение для видеокарт уступает водяному, а использование замкнутой процессорной системы водяного охлаждения с GPU смотрится выгоднее, нежели в случае CPU. Стоит отметить, что связка из необслуживаемой «водянки» и 240/280 мм радиатора обеспечила результат, близкий к показателям высокопроизводительных сборных СЖО.
Так есть ли смысл «ставить видеокарту на воду»? Да, определенно, есть. Главное – позаботиться об охлаждении зоны питания (VRM).
