Великолепная семерка: тестируем оригинальные системы охлаждения для видеокарт

30 апреля 2015, четверг 14:00

Оглавление

Вступление

Однажды, под одной из статей мне встретился очень занятный комментарий: «Разгон – это удел двадцатипятилетних школьников…». Конечно, это некорректно по отношению к большинству энтузиастов, но доля здравого смысла в этой фразе присутствует. Так, на сегодняшний день нет особого смысла в разгоне новых CPU, хотя если говорить об игровых ПК, то владельцы Core i5-2500K до сих пор в ус не дуют. Но теперь повышение тактовой частоты процессора уже не обеспечивает такого очевидного прироста производительности, как десять лет назад, и не вызывает такой бури эмоций, как раньше.

Да, разгон из средства повышения производительности превратился в спорт, если не в простое увлечение, а для некоторых и в постепенно отмечаемые галочками очередные покорения вершин. Лично я, взяв психологическую отметку 5 ГГц, на этом остановился и работаю сейчас с более жизнеспособными режимами разгона без сильного повышения напряжения. Хотя, признаюсь, готовлюсь к первым пробам под жидким азотом, ведь хочется перейти с личных рекордов на что-то более глобальное, если повезет.

Неужто эпоха домашнего оверклокинга завершилась? То время, когда прирост частоты радовал пользователя наглядным повышением быстродействия? Конечно, нет. Пусть на данный момент практической пользы от разгона процессора немного, но поднятие частот графического ускорителя все еще дает прирост, и не всегда он малозначителен. Надеюсь, в ближайшие годы разгон вновь наберет актуальность, а не останется уделом одних лишь энтузиастов.

Пожалуй, пора переходить ближе к делу. Замена системы охлаждения видеокарты позволяет снизить температуру и уровень шума, взять более высокие частоты, и в итоге выжать дополнительные драгоценные FPS. Многие могут сказать, что сейчас производители комплектуют свои продукты добротными системами охлаждения и покупать шумную референсную версию с турбиной нет смысла. И это правда. Но есть такой нюанс как качество вентиляторов штатной СО. Проще говоря, спустя время есть вероятность появления треска и жужжания в работе вертушек, с чем могли столкнуться некоторые пользователи.

Перед тем как начать, хочу выразить особую признательность и благодарность замечательному автору RKR за вдохновение для написания этого материала.

450x258  80 KB. Big one: 1500x860  500 KB





Как вы уже догадались, в данной статье речь пойдет о довольно большом количестве нештатных систем охлаждения для видеокарт. Пара из них уже побывала у меня в руках, засветившись в лаборатории. Один участник будет рассмотрен впервые. Ну а все остальные некогда были в подробностях изучены RKR и KAA. И поскольку методика тестирования была немного обновлена, то уже знакомые нам модели СО пройдут тесты заново.

Необходимо отметить, что из-за большого объема работы, обилия информации и фотографий, некоторые разделы пришлось упростить, а отдельные и вовсе убрать. Например, под нож пошли разделы «Упаковка и комплектация» для ранее рассмотренных кулеров, а под упрощение – «Установка». Кроме того, несмотря на упоминание выше разгона, из-за объема материала оверклокингом как таковым я заниматься не буду. Основное внимание будет уделено тому, как себя ведет автоматическая функция регулировки частоты GPU в зависимости от температуры при использовании разных систем охлаждения.

Обзор Raijintek Morpheus

Модель Raijintek – один из фаворитов данного тестирования. Возможно, о ее работе в связке с Radeon R9 290X вы скоро прочтете в материале RKR. Первоначально мы планировали объединить обе статьи в одну. Но впоследствии ему пришла в голову пара задумок.

Но вернемся к Raijintek Morpheus. Этот радиатор является очень редким гостем прилавков отечественных магазинов, что весьма прискорбно. Ведь потенциально он может стать лучшим среди участников, и я очень надеюсь на то, что мои ожидания оправдаются.

Упаковка и комплектация

Система охлаждения Morpheus поставляется в маленькой коробке с изображением эсминца. Упаковка довольно яркая, на ней приводится обилие информации о характеристиках кулера.

450x292  59 KB. Big one: 1500x973  289 KB

450x216  71 KB. Big one: 1500x721  917 KB





Содержимое упаковки скромно. Отмечу, что сама система охлаждения уже побывала на тестах у моего коллеги. Антивибрационные резинки приклеены к радиатору, а термопаста вскрыта.

Тем не менее, комплект полный и содержит набор радиаторов для микросхем памяти, радиатор для VRM, пакет с двусторонним теплопроводящим скотчем, скобы для вентиляторов 120 мм, четыре пластиковых шайбы и сам радиатор.

450x260  59 KB. Big one: 1500x865  292 KB

Не забыл производитель и об инструкции, фотографии которой будут приведены ниже.

450x221  68 KB. Big one: 1500x735  954 KB

450x218  68 KB. Big one: 1500x726  1043 KB

Радиатор и строение

Перед нами радиатор с габаритами 254 x 98 x 44 мм и массой 515 г. Несмотря на размеры, вся конструкция выглядит довольно компактно. Как уже упоминалось, к радиатору уже приклеены резиновые полоски, которые выполняют антивибрационную функцию.

450x278  69 KB. Big one: 1500x928  408 KB





450x314  76 KB. Big one: 1500x1048  459 KB

Если взглянуть на внутреннюю сторону, становится видно, что система Morpheus схожа с конструкцией DeepCool Dracula (Alpenfohn Peter). Но сходство есть только на первый взгляд, в отличие от Peter и Dracula, Morpheus получил односекционную конструкцию. Хотя принцип расположения основания и загиба тепловых трубок в целом схож.

450x287  70 KB. Big one: 1500x957  416 KB

450x314  77 KB. Big one: 1500x1048  447 KB

Производитель утверждает, что Raijintek Morpheus несет двенадцать тепловых трубок, что вполне возможно. Ведь наши китайские коллеги несколько лет назад распиливали основание DeepCool Dracula, в котором обнаружили двенадцать спаянных тепловых трубок.

К сожалению, я не могу позволить себе провести такой эксперимент – нет ни инструмента, ни желания убивать потенциально неплохую систему охлаждения. Единственное, мне хотелось бы выяснить, что лучше использовать в такой конструкции: двенадцать коротких теплотрубок или шесть длинных. На мой взгляд, шестерка длинных была бы эффективнее.

450x191  71 KB. Big one: 1500x638  469 KB

Если обратить внимание, можно увидеть, что тепловые трубки из условной первой секции принизывают условную вторую. Данный инженерный подход, когда задействована вся поверхность трубок, должен увеличить количество отдаваемого тепла.





450x204  70 KB. Big one: 1500x681  462 KB

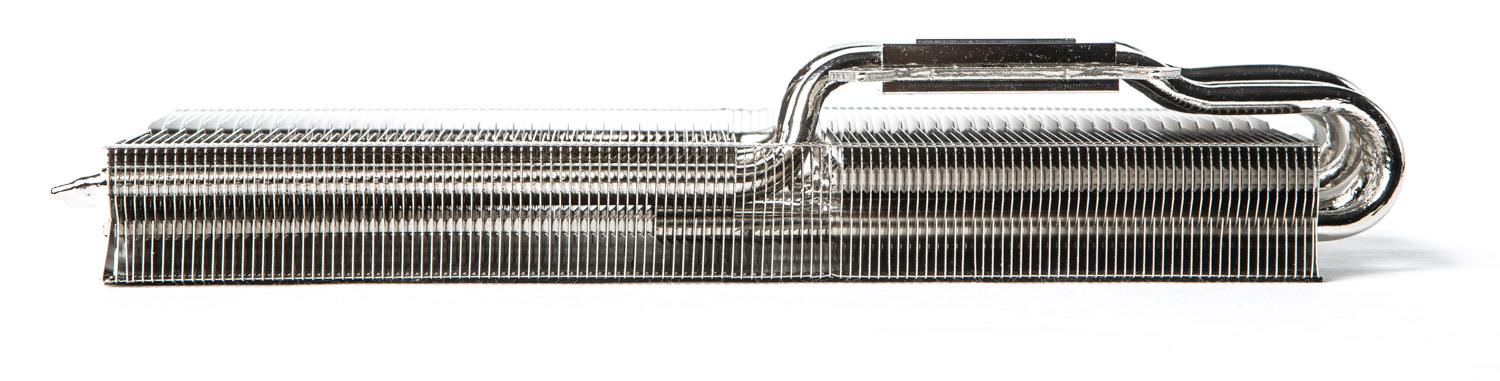

С одной стороны тепловые трубки немного загнуты, это сделано, чтобы избежать конфликта с элементами на видеокарте. Но с большинством графических ускорителей, оснащенных подсистемой питания перед GPU, данный радиатор будет несовместим.

450x114  37 KB. Big one: 1500x381  186 KB

Расстояние между ребрами небольшое – 2 мм. Для продува радиатора потребуются вентиляторы с хорошим показателем уровня статического давления.

450x114  38 KB. Big one: 1500x381  194 KB

Ребра получили необычную форму, выполнены из алюминия и снабжены никелированным покрытием. Всего в конструкции СО можно насчитать 126 ребер, что является самой большой цифрой, если сравнивать с другими участниками. В ребрах с торца присутствуют прорези, за которые цепляются скобы, фиксирующие вентиляторы.

450x213  50 KB. Big one: 1500x709  215 KB

При подобных технических характеристиках у Raijintek Morpheus самая большая площадь рассеивания (5600 см2) среди прочих участников обзора.

450x213  47 KB. Big one: 1500x709  187 KB

Из 126 ребер 10 являются всего лишь половинками. Без них систему охлаждения можно было бы считать двухсекционной.

450x236  96 KB. Big one: 1500x788  554 KB

450x300  120 KB. Big one: 1500x1000  570 KB

Основание

Подошва радиатора с завода защищена наклейкой, которую надо обязательно удалить перед установкой системы охлаждения.

450x236  103 KB. Big one: 1500x787  582 KB

Общий размер основания 54 x 43 мм. На его поверхности присутствует квадратный выступ 31 х 31 мм высотой ~0.3-0.5 мм.

450x236  98 KB. Big one: 1500x787  540 KB

На поверхности основания есть еле заметные следы от фрезы, сама поверхность зеркальная.

450x300  92 KB. Big one: 1500x1000  433 KB

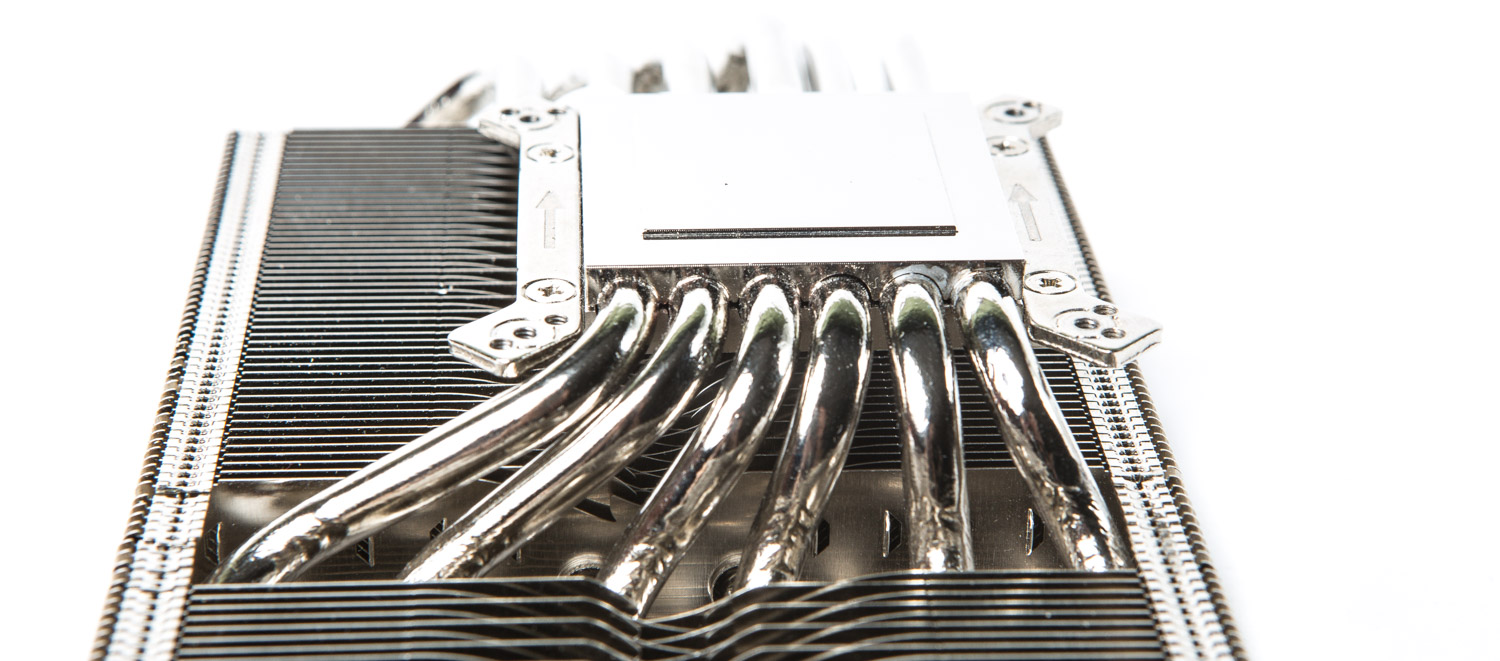

Подошва состоит из двух медных пластин с никелированным покрытием. Толщина внешней пластины 5 мм, внутренней – 3.5 мм. Между ними пропаяны тепловые трубки, расстояние между последними 1.5 мм.

Тепловые трубки, выходящие со стороны видеоразъемов, получили небольшой плавный изгиб во избежание конфликта с распаянными на печатной плате компонентами.

450x198  59 KB. Big one: 1500x661  267 KB

С другой стороны изгиб трубок более резкий, они устремляются в хвостовую часть радиатора.

450x198  58 KB. Big one: 1500x661  255 KB

Если судить по продольному тесту с линейкой, у основания есть небольшое углубление по центру, а если взглянуть на поперечный тест, то никаких углублений здесь нет.

450x159  52 KB. Big one: 1500x529  641 KB

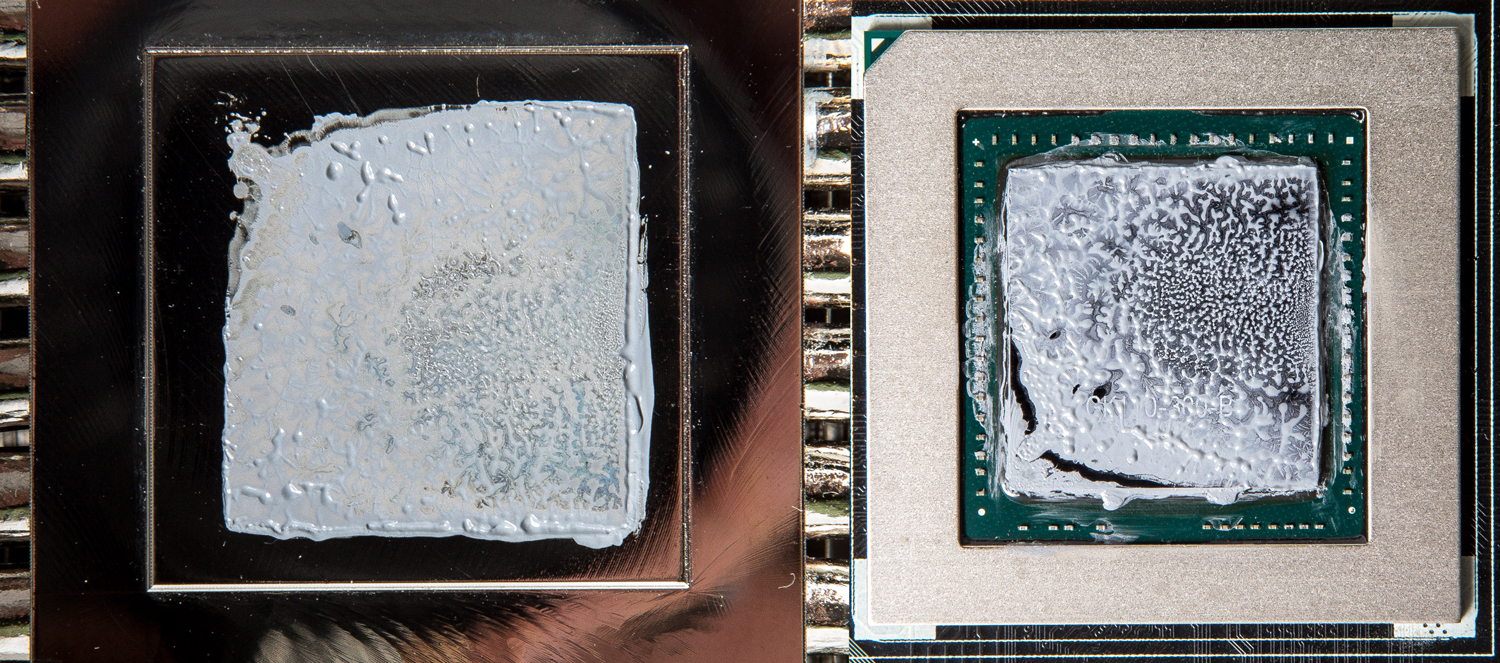

Отпечаток получился весьма необычный: в целом у кулера неплохая сила прижима, но один из углов отличился плохим контактом.

450x199  71 KB. Big one: 1500x663  1056 KB

Установка, особенности и совместимость

Для описания процесса установки приведу вырезки из инструкции. Система охлаждения совместима со следующими моделями видеокарт:

  • AMD Radeon R9 290/ R9 290X, HD 7850, HD 7870, R9 270/ R9 270X;
  • Nvidia GeForce GTX 650, GTX 650 Ti, GTX 660, GTX 660 Ti, GTX 680, GTX 760, GTX 770, GTX 780, GTX 780 Ti.

450x120  42 KB. Big one: 1500x399  238 KB

Ничего сложного нет ни в сборке креплений, ни в самой установке, шестигранные стойки просто вкручиваются в нужные отверстия. Единственное, на чем стоит заострить внимание — на потребности в пластиковых шайбах для наращивания высоты стоек при установке на Radeon R9 290/ R9 290X. Использовать пластик между металлом при высоких температурах, на мой взгляд, не самое правильное решение со стороны инженеров. Впрочем, в данном удлинении нуждаются только Radeon R9 290/ R9 290X.

На последнем слайде показано, как правильно приклеиваются радиаторы памяти и как верно установить радиатор на VRM. В качестве положительного момента отметим, что для VRM Radeon R9 290/ R9 290X идет отдельный теплорассеиватель.

450x122  38 KB. Big one: 1500x406  235 KB

Далее на кристалл наносится термопаста и на специальные скобы, идущие в комплекте, устанавливается пара 120 мм вентиляторов.

450x117  39 KB. Big one: 1500x390  260 KB

Сам радиатор довольно тяжелый – 515 г, плюс масса пары «стодвадцаток» (~300-400 г) дополнительно утяжеляет всю СО. При установке в корпус видеокарты с Raijintek Morpheus ей потребуется поддержка, поскольку конструкция в конечном счете получается громоздкой.

450x337  90 KB. Big one: 1500x1122  555 KB

Теплорассеиватель полностью закрывает собой печатную плату GeForce GTX 780.

450x221  70 KB. Big one: 1500x736  449 KB

При креплении Morpheus рамка, идущая в комплекте для установки с обратной стороны, не использовалась. Вместо нее брался штатный «бэкплейт» ASUS GeForce GTX 780 DirectCU II.

450x274  59 KB. Big one: 1500x912  261 KB

После сборки видеокарта с радиатором занимает всего два с половиной слота расширения.

450x126  43 KB. Big one: 1500x420  213 KB

450x126  40 KB. Big one: 1500x420  183 KB

450x126  42 KB. Big one: 1500x420  202 KB

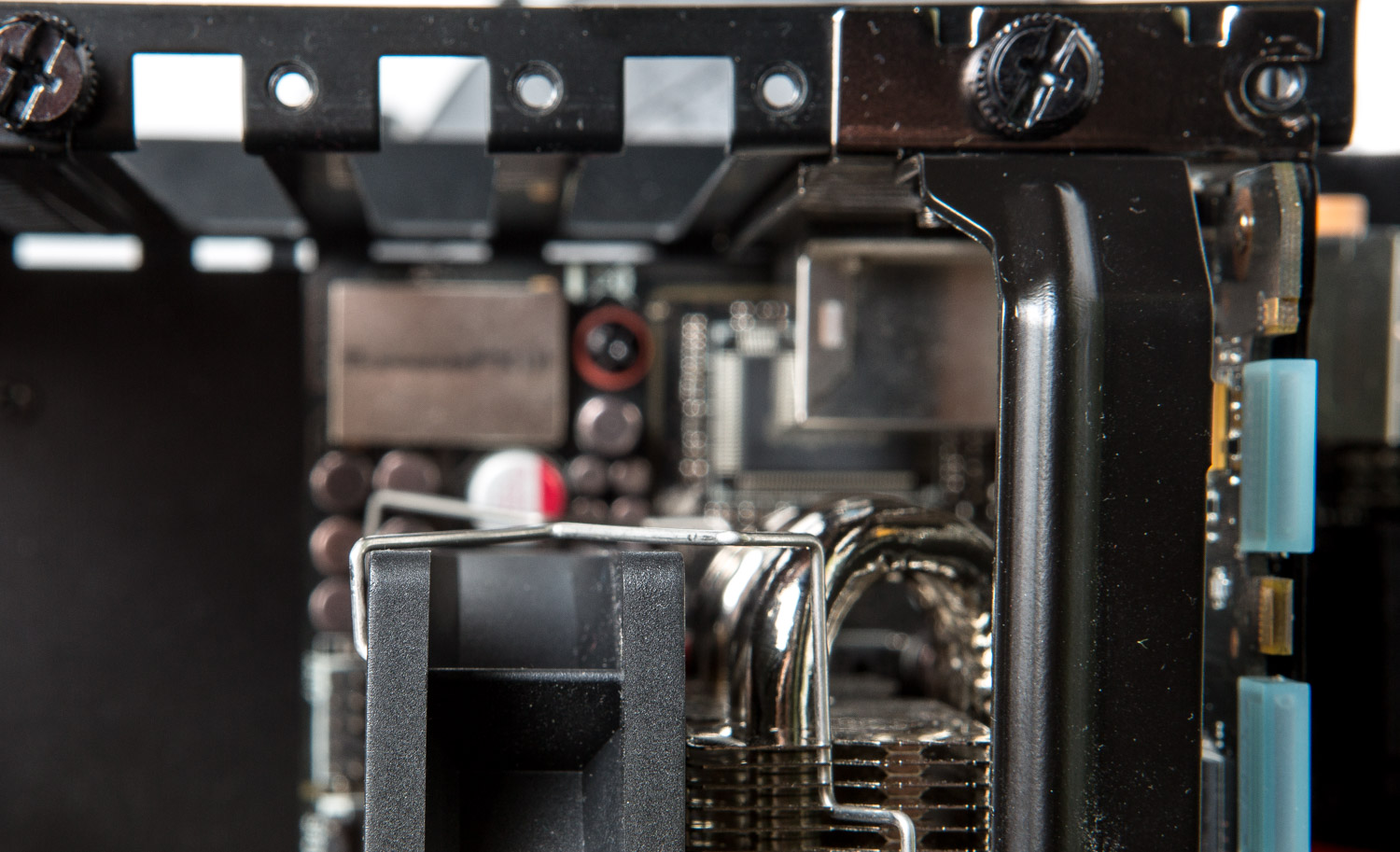

Высоты до внутренней части радиатора более чем достаточно, можно без проблем использовать высокие радиаторы для микросхем памяти и VRM.

450x216  76 KB. Big one: 1500x720  346 KB

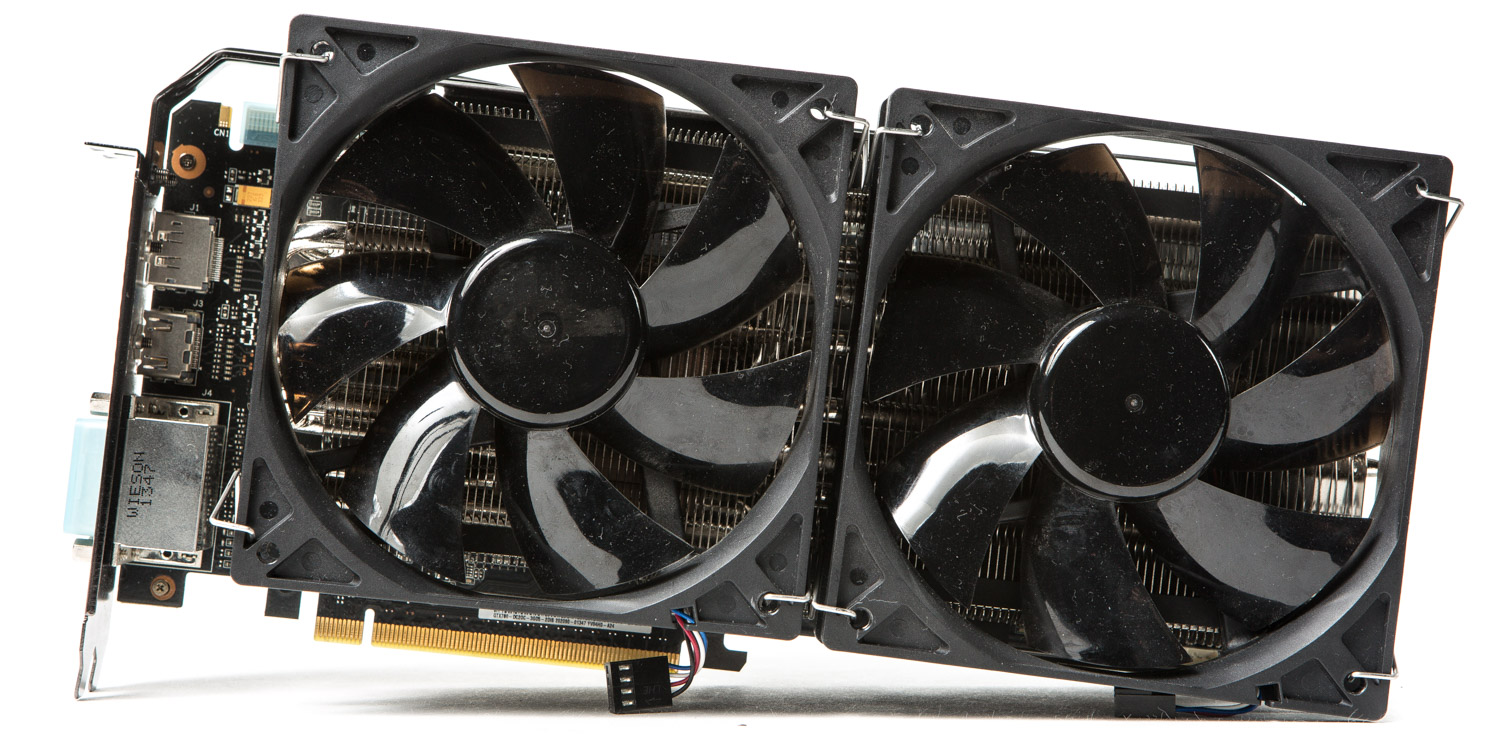

С установкой вентиляторов видеокарта превращается в четырехслотовый «бутерброд».

450x227  68 KB. Big one: 1500x756  330 KB

Поскольку масса радиатора вместе с вентиляторами достигает ~850 г, то в процессе эксплуатации есть риск того, что печатная плата выгнется и «пойдет винтом», что может привести к ее поломке.

Сам производитель не предусмотрел для видеокарты никакой усиливающей пластины. В данном случае, чтобы избежать деформации, использовалась штатная пластина DirectCU II.

450x152  48 KB. Big one: 1500x505  237 KB

450x152  45 KB. Big one: 1500x505  217 KB

Жаль, что производитель не сделал скобы меньшего размера, которые могли бы цепляться за отверстия на рамке ближе к поверхности радиатора. Это позволило бы задействовать Slim модели вентиляторов и уменьшило бы толщину СО до трех слотов. А так придется довольствоваться четырехслотовым «бутербродом» с площадью рассеивания 5600 см2.

450x274  74 KB. Big one: 1500x913  309 KB

450x325  109 KB. Big one: 1500x1083  528 KB

Итак, Raijintek Morpheus оставил очень приятное впечатление.

450x287  64 KB. Big one: 1500x956  310 KB

Перейдем к следующему участнику.
