Обзор и тестирование материнской платы EVGA X299 Dark

Оглавление

Вступление

… иногда во Тьме можно разглядеть больше, чем при Свете дня.
(с) Святой Стэфан - Экзорцист





В этот раз речь пойдет не о ретроклокинге, я попытаюсь рассказать об уникальной материнской плате для процессоров Intel Skylake-X в исполнении LGA 2066, которая была выпущена специально для оверклокеров и покорения мировых рекордов.

Данный обзор можно считать первым обзором современного «железа» в моем исполнении, поэтому я по сложившейся традиции начну его (не как принято – с распаковки материнской платы и комплектации) с предыстории своего апгрейда, а также расскажу об истории создания «Темных» материнских плат EVGA и прочем, что с ними связано.

500x132  10 KB. Big one: 1073x255  25 KB

Возможно, кто-то помнит, что в одной из последних своих статей «Ретроклокинг: почему я выбираю материнские платы ASUS?» в заключении я написал, что планирую обновиться и сменить престарелого, но верного Intel Core i7-2600К на что-то более современное. Ни много ни мало, а моей платформе уже стукнуло восемь лет.

500x459  57 KB





Как только в самом начале 2011-го появилась в продаже новая платформа для процессоров Intel, принадлежащая к новой и очень перспективной долгоиграющей микроархитектуре Sandy Bridge, я без лишний раздумий сделал свой предыдущий апгрейд.

И в результате на долгие годы стал счастливым обладателем данной платформы, которая до недавнего времени включала материнскую плату ASUS Maximus V Extreme (чипсет Intel Z77), процессор Intel Core i7-2600К, разогнанный до 5 ГГц, и 16 Гбайт DDR3 оперативной памяти, работающей на 2133 МГц производства G.Skill.

500x375  80 KB. Big one: 1024x768  327 KB

Платформа меня устраивала на все 100%, но хотелось чего-то нового. Оставалось сделать такой же выбор, который будет, по возможности, актуален не один год. Вначале я склонялся к платформе AMD и был готов взять ASUS ROG Zenith Extreme и 12-ти либо 16-ти ядерный Threadripper, но все же хотелось немного поэкспериментировать с разгоном.

На платформе AMD шанс повеселиться не совсем большой; и, как всем давно известно, AMD уже постаралась за нас и выжала из Threadripper почти все соки еще на этапе производства кристаллов, но я все равно был готов морально попробовать, но…





500x416  82 KB. Big one: 1000x832  183 KB

Параллельно я наблюдал за конкурирующим лагерем, где весь прошлый год и начало нынешнего царил дефицит, но новость о том, что Intel возвращает припой для 9-й серии процессоров, в которую вошли Intel Coffee Lake Refresh и Skylake-X Refresh, заставила меня повременить и призадуматься.

Платформу LGA 1151 я отмел сразу же, чехарда и отсутствие преемственности в модельном ряду процессоров не вселяла надежды на будущее, да и что большее, чем Core i9-9900K, для нее вряд ли будет выпущено. А глядя на владельцев материнских плат на Intel Z270 становилось вообще печально.

450x356  62 KB

В результате чаша весов склонилась в сторону HEDT платформы Intel, где в рамках одного и того же разъема LGA 2066 есть широкий выбор от 4-х до 18 ядер. Масса линий PCI-Express, как раз пригодятся для Multi-GPU конфигураций, по крайней мере, моим трем GeForce GTX 580 не будет скучно :D





В итоге я взял Core i7-9800X. Это самый «младший» ЦП, предоставляющий возможность использования всех 44 линий PCI-Express, как и у старших собратьев. Благодаря этому количество ядер по сравнению с моим предыдущим процессором удвоилось, а под крышку вернулся припой, поскольку данная модель относится к серии Skylake-X Refresh. Я не буду вдаваться глубоко в характеристики – это восемь ядер с частотой 3.8 ГГц (Boost 4.5). К тому же, термоинтерфейс под крышкой однозначно лучше по характеристикам ранее используемой термопасты.

500x265  34 KB

А если производительности окажется мало, то в рамках данной платформы всегда будет шанс еще раз удвоить количество ядер, это неоспоримый плюс. Осталось определиться с выбором материнской платы. Он сразу пал на ASUS Rampage VI Apex, которая была всем хороша – все, что нужно для разгона в наличии, включая экстремальный, даже придраться не к чему.

Но был еще один производитель материнских плат, который не очень распространен в моем регионе, но который заставил удивиться при взгляде, как вы уже поняли из заглавия статьи, на топовую представительницу HEDT платформы Intel – EVGA X299 Dark.

500x401  68 KB. Big one: 1004x810  284 KB







Итоговая совокупность применяемых в ней инноваций не оставила мне выбора, и он был сделан окончательно.

EVGA

Перед обзором самой материнской платы мне бы хотелось остановиться на компании EVGA и тех людях, которые были причастны к разработке новинки. Итак, EVGA достаточно молода по меркам компьютерного рынка. Дата основания – июль 1999 года, ее штаб-квартира находится в городе Бреа (штат Калифорния, США), а филиалы расположены по всему миру, включая представительства в Мюнхене, Майами и Гонконге.

Ассортимент производимой продукции обширен, но, думаю, больше всего она известна по сериям видеокарт и материнских плат. EVGA, к тому же, является основным стратегическим партнером NVIDIA, а также самым почитаемым брендом среди производителей видеокарт на территории Северной Америки.

500x370  79 KB



Модельный ряд видеокарт EVGA рассчитан удовлетворить любые запросы, даже самого привередливого пользователя. Благодаря дифференциации моделей есть из чего выбрать, от заранее разгонных версий «Superclocked» до еще более заряженных «For the win» (FTW).

Серия видеокарт «Classified» привносит альтернативные PCB с усиленной системой питания и еще лучшие характеристики. А для тех, кто использует СВО, идеальным выбором будут серии «Hydro» и «Hydro Copper», благодаря предустановленному водоблоку и заводскому разгону.

Но вершину олимпа производительности занимают видеокарты серии «Classified K|NGP|N», в которых воплощена вся мощь и все инновации R&D отдела EVGA.

500x315  65 KB. Big one: 1200x757  261 KB

500x312  35 KB. Big one: 1315x821  181 KB



Среди модельного ряда материнских плат самым бескомпромиссным решением является серия «Dark». Предназначение у нее одно – производительность любой ценой, даже в ущерб расширяемости.

Задача таких плат в первую очередь устанавливать мировые рекорды в тестовых пакетах 3DMark и других бенчмарках. Никаких компромиссов, лишь чистая производительность и технологическое превосходство над конкурентами.

500x334  67 KB. Big one: 1024x684  227 KB

Для покорения рекордов в 3DMark очень важна многоядерная мощь CPU и поддержка Multi-GPU со стороны материнской платы. Поэтому в mainstream сегменте, где до недавнего времени количество ядер ограничивалось шестью и поддерживались связки видеокарт не больше двух штук, вы не встретите «Темных» материнских плат EVGA на чипсетах Intel Z97, Z170 и Z270.

Вся «Темная» мощь до недавнего времени была сконцентрирована в HEDT сегменте, но с анонсом чипсета Intel Z390, который сделал доступным восемь быстрых ядер, ситуация изменилась. Появилась EVGA Z390 Dark, последняя на сегодня плата данной серии, первой же была EVGA X79 Dark.



500x500  131 KB. Big one: 1200x1200  392 KB

До нее линейка с аналогичным позиционированием называлась «Classified» и последней «Секретной» платой была EVGA Х58 Classified (вот что о ней писали 10 лет назад). Но чем же была примечательная первая представительница «Dark»?

Форм-фактор Extended ATX вместе с 12-слойной печатной платой, поддержка любых процессоров в конструктивном исполнении LGA 2011 Intel Sandy Bridge-E (32 нм) и Ivy Bridge-E (22 нм) и графических конфигураций 4-Way SLI и 4-Way CrossFireX. Такие комбинации возможны за счет пяти слотов PCI Express x16 и одного PCI Express x4. Подсистема питания процессора насчитывает 14 (12+2) фаз, которые питаются через пару разъемов EPS12V. Дисковая подсистема была «усилена» десятью портами SATA.

Для оверклокеров материнская плата имеет переключатели PCI-E Enable/Disable Switch, «тройной» UEFI, контакты для замера напряжений EZ Voltage Read Points и цифровой индикатор, отображающий температуру CPU, а также коннектор для подключения EVBot - пульта управления разгоном с кнопками и LCD экраном. EVBot позволяет изменять напряжения питания и тактовые частоты процессора и материнской платы на лету, а дисплей EVBot дает возможность наблюдать за динамикой температуры процессора и показаниями встроенных датчиков.

500x359  75 KB. Big one: 1209x868  325 KB



EVGA X79 Dark, как и все последующие модели данной серии, была спроектирована при участии таких известных в среде энтузиастов людей, как Vince "K|NGP|N" Lucido и Illya "TiN" Tsemenko, которые часто фигурируют в мировых новостях, связанных с покорением очередных вершин 3DMark.

"K|NGP|N" и "TiN"

Говоря о материнских платах для оверклокеров, нельзя не рассказать о самих энтузиастах, которые принимают активное участие в процессе разработки специальных моделей системных плат и видеокарт.

Иногда на форумах или в обсуждении очередной новости про покорение очередного рекорда Vince Lucido встречаются комментарии, что он только разгоняет, но на самом деле все иначе.

500x339  56 KB. Big one: 1101x720  306 KB



Свой первый ПК Винс собрал в 2001-м году, но разгоном начал заниматься лишь в 2003. Он был заядлым геймером и, как и все тогда, предпочитал 3D шутеры от первого лица. В один из дней бродя по сети будущий энтузиаст наткнулся на статьи об оверклокинге и это здорово его зацепило. Он захотел во что бы то ни стало максимально разогнать компьютер.

Думаю, у всех пользователей были такие порывы… Я помню, как хотел разогнать свой Athlon 64 3700+ 2.4 ГГц (San Diego) до 3 ГГц и даже был готов подать на него столько напряжения, что был шанс вывести его из строя, но в результате многократных попыток таки добился нужного мне результата. Это как экстремальный спорт, который затягивает ради результата все дальше и дальше.

500x392  84 KB. Big one: 1386x1064  465 KB

Винс любил экстрим и до оверклокинга он катался и выделывал пируэты на скейтборде и сноуборде. Если кто-то не знает, почему Винс выбрал себе ник "K|NGP|N", то ответ кроется как раз в его увлечении скейтбордом. Кингпином называют большой болт, который относится к подвеске скейтборда и отвечает за ее жесткость.

500x401  44 KB. Big one: 985x794  97 KB



Чем сильнее затянута гайка кингпина, тем доска стабильнее, но и менее маневренна. И наоборот, если гайка ослаблена, то это добавляет доске «вертлявости», но выполнить трюк с приземлением становится сложнее. Особый экстрим среди профессионалов – гонять на абсолютно раскрученных подвесках, пренебрегая неустойчивостью скейтборда.

Винс любит читать журнал о скейтбординге «Kingpin Magazine», и, как вы понимаете, именно это название болта, игравшего важную роль в процессе управления, сделало свое дело. Именно по этой, а не по иной причине никнейм Vinc Lucido звучит как "K|NGP|N".

450x548  95 KB. Big one: 652x794  179 KB

Колыбелью экстремального оверклокинга с начала его рождения можно назвать «Экстремальные форумы» или xtremesystems.org. На них содержится много «рецептов» того, как выжать из процессора и других компонентов все или даже чуть-чуть больше.

В 2003-м году Винс примкнул к этому сообществу экстремальных маньяков :D На форуме я нашел его первый пост, датированный 16 мая 2005 года. Не знаю, помнит ли он этот день, но интернет сохраняет все. В этот солнечный майский день, вооружившись 20 литрами холодящей душу жидкости, изолировав лаком из баллончика околосокетное пространство материнской платы ASUS P4P800 SE и установив адаптер 478 to 479 CPU «ASUS CT-479», Винс принялся за свой первый экстремальный LN2 разгон.

450x587  89 KB. Big one: 570x760  140 KB

Первому посчастливилось быть процессору Intel Pentium M 760 (2 ГГц) на ядре «Dothan». В разгоне ему тогда ассистировали оперативная память стандарта DDR1 Kingston HyperX на микросхемах Winbond BH-5, специальное устройство OCZ DDR Booster, которое раскрывало потенциал модулей оперативной памяти, а также блок питания OCZ мощностью 600 Ватт.

А на сам процессор был установлен вот такой стакан Chilly1 Ln2/DI container.

500x393  87 KB. Big one: 748x588  176 KB

В результате первой бенч-сессии ЦП достиг частоты 3.15 ГГц при температуре -168 градусов по Цельсию. При дальнейшем повышении температуры процессор «засыпал». Тем не менее, энтузиасту удалось приблизиться к «ТОП 20» лучших результатов в тесте Super Pi 1M.

Стакан Chilly был хорош, но не до конца, и постепенно Винс начал разработку своего стакана, который бы привел его к абсолютной победе. На снимках ниже можно увидеть уже разработанный и готовый продукт собственного производства.

450x549  97 KB. Big one: 570x696  189 KB

Если вам кажется, что сделать такой стакан легко, то вы глубоко заблуждаетесь. Именно разработка и уникальный дизайн (подразумевается не внешний вид, а то, что скрывается внутри стакана на дне) делают этот процесс непростым. Задача стакана – держать холод и быстро забирать выделяемое процессором тепло, поэтому внутренняя структура стакана это один из самых сложных технологических процессов, который можно реализовать лишь на хорошем станке с ЧПУ.

К чему это написано? Для того чтобы дать представление, что Винс был не просто рядовым оверклокером, который брал готовые комплектующие и разгонял их. Он был одним из немногих, кто внес вклад в развитие оверклокинга в целом, разрабатывая и создавая целые серии стаканов для экстремального разгона как процессоров, так и видеокарт (и в последующем для оперативной памяти).

500x403  50 KB. Big one: 626x505  75 KB

500x364  58 KB. Big one: 1200x803  310 KB

На данном этапе времени бренд «K|NGP|N» трансформировался в самостоятельную торговую марку и предлагает не только уникальные орудия разгона, включая разнообразные модификации стаканов для LN2, но и аксессуары. От нагревательных элементов и изоляции до специальной уникальной термопасты «KPx High Performance Thermal Compound», которая поможет достичь лучших результатов, благодаря уникальному составу.

Впрочем, вы можете самостоятельно перейти по ссылке и изучить весь ассортимент предлагаемой продукции, перейдя по адресу.

500x375  70 KB. Big one: 1200x900  331 KB

500x301  38 KB. Big one: 838x504  89 KB

Вторым этапом в оверклокерской карьере Винса можно считать трудоустройство в EVGA, где вместе с Ильей "TiN" Цеменко им выпал уникальный шанс создавать свои собственные материнские платы и видеокарты.

Думаю, в начале пути никто и представить не мог, что у оверклокера будет такая возможность – принять участие в проектировании и наделить специальными разгонными характеристиками, способными вывести на новый уровень производительности, готовый финальный продукт.

500x273  54 KB. Big one: 1238x675  200 KB

Илья также проделал тернистый путь оверклокера, прежде чем попасть в команду EVGA. Ему принадлежат несколько мировых рекордов по разгону, достаточно полистать его профиль на HWBOT.org, и некоторые до сих пор не побиты. Для примера можно привести выдающийся результат разгона процессора Celeron D 347 до частоты 8199.5 МГц (на данный момент это уже второе место, но из 222 поданных результатов!).

Благодаря такому сотрудничеству двух энтузиастов и появились уникальные материнские платы серии «Dark» и видеокарты серии «K|NGP|N».

500x309  50 KB. Big one: 1463x905  307 KB

Оверклокеры для оверклокеров? И да, и нет. С одной стороны, использование данных видов комплектующих однозначно повлияет на итоговый результат, поскольку даже разгон «из коробки» будет лучше, чем у большинства конкурентов. Как гласит лозунг данной серии, «Производительность любой ценой».

Стоимость таких материнских плат и видеокарт, естественно, выше референсных изделий. С другой стороны, покупая для домашнего компьютера такую видеокарту или материнскую плату, вы будете уверены, что запас прочности у них будет выше, поскольку в них используется передовая элементарная база, увеличенное количество фаз питания, PCB с увеличенным количеством слоев, усиленное охлаждение и масса других приятных фишек, которые обязательно стоит попробовать.

500x400  68 KB. Big one: 1400x1050  398 KB

Не стоит забывать и о программной составляющей, специальные версии BIOS, снимающие ограничения для разгона, утилиты, делающие разгон в реальном времени простым и несложным процессом, и масса других технологий, призванных увеличить производительность, делая при этом систему стабильной и холодной.

"K|NGP|N" и "TiN" внесли весомый вклад в продвижение и развитие самого явления оверклокинга, а также показали всем, на что способно любое «железо» и где находится последний рубеж его производительности. Какие только инновационные идеи, которые затем воплотились в серийных продуктах, не придумывала команда EVGA… По моему мнению, самым выдающимся из экспериментов является «Roboclocker».

Это полностью автономная система азотного охлаждения, наподобие СВО, но разница лишь в том, что по шлангам течет жидкий азот. Как она создавалась, а также как устроена, можете посмотреть по ссылке.

500x372  60 KB

После просмотра видео, думаю, ни у кого не останется никаких сомнений, что в компании EVGA знают, что такое разгон :)

Настало время перейти к непосредственному обзору самой материнской платы – EVGA X299 Dark.

500x402  57 KB. Big one: 1200x792  292 KB

Технические характеристики

Поддерживаемые процессорыIntel Core X-series (Kaby Lake-X, Skylake-X, Skylake-X Refresh)
Системная шина, частотаMesh, 2400 МГц
Системная логикаIntel X299
Поддерживаемая оперативная память4 x DDR4 разъема DIMM; до 64 Гбайт;
Поддержка четырехканального режима и Intel X.M.P.;
Поддержка DDR4 от 2133 до 4400 МГц (O.C.)
Слоты расширения5 x PCI-e x16 Gen3 (2x16 + 2х8);
1 x PCI-e x4 Gen3 (x4)
Поддержка Multi-GPU4-Way и CrossFire X
Поддержка SATA/RAID6 x SATA 6.0 Гбит/с портов;
2 x ASMedia SATA 6.0 Гбит/с портов, (RAID0, RAID1, RAID5 и RAID10)
Поддержка M.2 NVME2 x M.2 (1х80 + 1х110 мм) слоты PCI-E / NVMe и SATA, поддержка Intel Optane;
(загрузочный MVME RAID 0/1/5/10 через Intel VROC);
2 x U.2 порта
Сеть1 x Intel i210-AT Gigabit Ethernet-порт;
1 x Intel i219-V Gigabit Ethernet-порт
АудиоCreative Sound Core3D Quad-Core Audio Processor (CA0123),
поддержка 6-тиканального (5.1) звука с оптическим выходом S/PDIF
USB 2.04 x USB 2.0 (Intel x299)
USB 3.08 x USB 3.0 (Intel x299)
USB 3.12 x внешний, 1x Type-C, 1x Type-A (до 10 Гбит/с)
Системный мониторингFintek F71889AD (Super IO), Nuvoton NCT7802Y (hardware monitoring)
Питание материнской платыATX 24-pin, 2х 8-pin ATX 12V
Разъемы и кнопки задней панели1 x PS/2;
8 x USB 3.0 (Type-А, 1x Type-C);
2 x RJ45;
5 x 3.5 мм Jack;
1 х S/PDIF;
AC WiFi;
Кнопка сброса настроек CMOS
Фирменные технологии100% Solid State Capacitors;
12 Layers PCB;
13 Temperature and 24 Voltage Sensors;
1x M.2 Key E (32mm) + 2x M.2 Key M (80mm,110mm);
300% more gold content in the CPU socket;
4-Way SLI Support;
Advanced VRM Fansink with Heatpipe;
CLEAR CMOS, Power and Reset;
Creative Sound Core3D Audio with Output Amplifiers;
Dual 8 Pin CPU Power;
EVGA E-LEETX Tuning Support;
EVGA Probe-It Connector;
External Clock Gen;
Full Body Cover with Active PCH and M.2 Cooling;
Highly-Efficient 16 Phase Power Design;
Intel VROC Support;
Legacy Windows Support, Including Windows XP;
Onboard Power, Reset, and Clear CMOS;
Onboard Temperature and Voltage Monitoring;
Right-angle power, FAN, USB 3.0 headers;
Triple BIOS Support
Размеры, мм304.8 x 276.7
Форм-факторE-ATX
Рекомендованная цена$500

500x339  30 KB. Big one: 1200x814  128 KB

Упаковка и комплектация

Материнская плата поставляется в большой коробке черного цвета. Дизайн упаковки выполнен в минималистическом стиле. Спереди вы не найдете практически ничего кроме крупного названия модели, выполненного большими буквами в стиле «металик».

Шрифтом поменьше написан производитель EVGA и ключевые особенности версии: наличие интегрированного аппаратного аудиопроцессора Creative Sound Core3D, поддержка технологии Intel Optane Memory и NVIDIA SLi.

500x424  39 KB. Big one: 1200x1018  242 KB

С обратной стороны черной коробки содержится еще меньше информации, сосредоточенной по периметру упаковки, в центре можно лишь созерцать темноту.

Имеющаяся информация говорит пользователю, что плата поддерживает USB интерфейс стандарта 3.1, 4-way SLI, PhysX и EVGA EleetX – специальную утилиту для разгона.

500x434  36 KB. Big one: 1200x1042  239 KB

Внутри черной матовой коробки скрывается еще одна черная коробка из плотного картона, в которой находится материнская плата и аксессуары. Никаких информационных надписей она уже не несет.

В комплект поставки EVGA X299 Dark входит:

  • Руководство пользователя (на английском языке);
  • Установочный диск с драйверами EVGA и EVGA E-LEET X;
  • Задняя панель ввода/вывода;
  • 3-Way SLI Bridge;
  • Четыре кабеля данных SATA 6G;
  • Адаптер ProbeIT;
  • Socket 2011 Backplate;
  • Вертикальный адаптер для M.2 Key-E;
  • Две термопрокладки для твердотельных накопителей M.2;
  • Тестовый стенд/подставка для бенчмаркинга (включая стойки и винты);
  • Выносной удлинитель портов USB 2.0;
  • Значок EVGA;
  • Рекламная брошюра.

500x443  68 KB. Big one: 1200x1062  317 KB

500x496  80 KB. Big one: 1139x1130  332 KB

Если сравнить с другими материнскими платами класса «премиум» со стоимостью выше $400, кажется, что комплектация небогатая. Но, с другой стороны, ничего лишнего, единственное, чего не хватает, так это мостика 4-Way SLI (хотя сейчас политика NVIDIA сводится к поддержке всего двух видеокарт).

Все же не забываем, что плата создана для оверклокеров, и все необходимое в наличии, включая удобный импровизированный тестовый стенд из толстого текстолита, на который нанесены «подсказки» о назначении основных компонентов платы.

500x452  62 KB. Big one: 1400x1266  431 KB

Вкрутив в это основание десять втулок длиною 4.5 см, мы получаем в свое распоряжение вполне рабочий тестовый стенд. На первый взгляд мелочь, но она будет нужнее, чем различные украшательства из «богатых» комплектаций Deluxe.

500x382  68 KB. Big one: 1300x994  296 KB

Дизайн PCB

Вот тут начинается все самое любопытное. Достаточно взглянуть на очертания самой платы и сразу бросаются в глаза интересные особенности.

500x486  79 KB. Big one: 1300x1263  423 KB

Форма платы представляет не просто прямоугольник с ровными линиями, а имеет специальные углубления, для подключения «Г-образным» способом 24-х контактного кабеля питания, внешней колодки для USB 3.0 портов, а также в самом низу платы слева есть углубление для подключения дополнительного питания PCI-Express разъемов для видеокарт с помощью 6-pin 12V кабеля, при использовании мульти-GPU связок.

500x354  58 KB. Big one: 1200x849  235 KB

Если присмотреться к правому краю материнской платы, то можно увидеть, что абсолютно ВСЕ разъемы «Г-образно» ориентированы или расположены под прямым углом, включая разъемы для подключения вентиляторов.

То есть, при установленной материнской плате в системном блоке, либо тестовом стенде про выпирающие провода можно вообще забыть. Это очень правильное решение организации кабельменеджмента.

500x335  58 KB. Big one: 1200x803  210 KB

В правом верхнем углу платы имеются кнопки POWER, RESET и CLEAR CMOS. Добавлю, что кнопка CLEAR CMOS дублируется на задней панели для удобства сброса настроек, если плата установлена в системном блоке.

Рядом с 24-х контактным разъемом питания платы имеется трехдиапазонный переключатель выбора используемой микросхемы BIOS. Всего их три, одна из которых съемная.

500x429  76 KB. Big one: 1200x1029  271 KB

Левее расположен еще один физический переключатель, дающей возможность отключать любой из пяти PCI-Express разъемов, либо сразу несколько, что дает возможность не вынимать карту расширения физически из материнской платы, либо помогает в диагностике неисправности, при остановке POST на каком-либо PCI-Express устройстве.

Расположенный рядом разъем ProbeIt поможет с мониторингом ключевых напряжений системы, давая сделать это безболезненно, не боясь задеть соседствующие элементы или устроить короткое замыкание.

500x417  66 KB. Big one: 1200x1001  236 KB

На плате вы не найдете никакой RGB подсветки, хотя имеется удобная индикация с помощью бело-красных светодиодов. Это индикация установленных модулей оперативной памяти, карт расширения PCI-Express, активности NVME накопителя, используемой в данный момент микросхеме BIOS, а также специальном диагностическом LED модуле, состоящем из двух рядов, который насчитывает 13 диагностических светодиодов. Под кнопками включения и сброса также расположен 4-х секционный индикатор прохождения процедуры POST, который может выполнять и другие функции вывода нужной информации (по умолчанию выводится температура CPU).

Как видите, визуальной диагностической информацией пользователь будет не обделен, если что-то неисправно, либо неверно сконфигурировано, достаточно посмотреть на LED индикацию и сразу станет ясно, где кроется проблема. На плате также имеется PC Speaker. Плата не зря носит имя собственное «Dark» и если кому-то большое обилие ярких светодиодов будет мешать, то достаточно войти в BIOS и отключить всю «подсветку» одним махом, и продолжать далее наслаждаться настоящей темнотой.

Кнопок, джамперов и диагностических светодиодов здесь предостаточно, а вот слотов для оперативной памяти всего четыре. Для LGA15xx это вполне нормальное количество, но для LGA2066 их количество сокращено вдвое, по одному модулю на каждый канал памяти, а тут их целых четыре. Благодаря такому «скромному» количеству плата поддерживает 64 Гб памяти (поддержка такого объема оперативной памяти появилась у мэйнстрим платформы сравнительно недавно, с приходом чипсета Z370).

500x405  58 KB. Big one: 1200x973  210 KB

На плате применена специальная разводка для модулей оперативной памяти. Применены дополнительные слои PCB для минимизации наводок, экранирование, а также другие технологические инновации, задача которых позволить работать оперативной памяти на частотах 4 ГГц и выше.

За очень точное и стабильное питание оперативной памяти отвечает тандем из цифровых многофазных ШИМ-контроллеров Intersil ISL69133IRZ и ISL99227 для каждой пары слотов. Для очистки сигналов от пульсаций используются высококачественные твердотельные конденсаторы.

500x333  83 KB. Big one: 1200x798  387 KB

Что касается самого сокета для процессора, то по данным EVGA в контактной площадке для CPU использовано на 300% больше золота, чем в обычных материнских платах, для улучшения токопроводящих свойств, которые влияют на качество прохождение сигналов от материнской платы к процессору. В общей схеме управления разгоном используется внешний тактовый генератор, который позволяет задавать частоту BCLK в более широких пределах.

Сразу же под сокетом процессора один за одним расположены пять PCI-Express x16 слотов. Важно отметить, что четыре дополнительно усилены металлической рамкой и в них возможно установить четыре 3D ускорителя через один слот, а не впритык к друг-другу как это часто бывает. Для QUAD-SLI сборки такое расположение можно назвать идеальным.

500x430  75 KB. Big one: 1200x1031  291 KB

Между четвертым и пятым слотами PCI-E x16 под пластиковой заглушкой скрывается PCI-E x4 слот. Снизу в левом углу платы виден разъем питания VGA 12V 6pin для дополнительной подпитки SLI тандемов. Под ним есть углубление в PCB, что будет полезно для тех корпусов, где плата стоит на постаменте.

Но самое интересное то, что скрывается сзади платы:

450x482  48 KB. Big one: 1120x1200  316 KB

На плате разведены физически все (!) PCI-Express x16 слоты, что делает размещение любых карт расширения более гибким и удобным, не опасаясь за производительность. Организовать 2-Way SLI либо 3-Way при наличие мощных GPU-адаптеров, занимающих три слота расширения, теперь возможно даже через три слота и все видеокарты будут работать на своей заявленной скорости.

Если снять пластиковый кожух, опоясывающий по периметру площадку с PCI-Express слотами, то можно обнаружить очень интересное инженерное решение, которое заключается в активном охлаждении пары SSD M2 накопителей.

500x418  78 KB. Big one: 1200x1002  329 KB

Вентилятор с логотипом EVGA прогоняет воздух по каналам, где устанавливается пара M2 SSD накопителей. Данный подход в реализации охлаждения SSD заслуживает уважения. Получилось и удобно и красиво. Данный кулер еще занимается и охлаждением чипсета.

500x326  49 KB. Big one: 1200x782  217 KB

Всего в EVGA x299 Dark можно установить три M2 SSD накопителя, пара устанавливается под кожух охлаждения, а вот третий делит место с WiFi/Bluetooth картой (в комплект не входит), которая устанавливается вертикально, ближе к портам вывода между звуковыми входами и USB Type-C и кнопкой Clear CMOS.

500x327  47 KB. Big one: 922x603  121 KB

Раз мы подошли к задней панели, то выглядит она следующим образом:

500x267  49 KB. Big one: 1200x641  210 KB

Названия всех портов перечислены выше, повторяться не буду, единственное можно было добавить хотя бы один порт USB стандарта 2.0, иногда такой атавизм необходим, но соответствующая косичка с USB 2.0 портами находится в комплекте и подключается непосредственно к материнской плате.

Сквозь декоративную решетку задней панели видны конденсаторы золотистого цвета, которые выдают наличие звукового кодека. В топовую материнскую плату для оверклокеров установлен такого же класса и звук. В данном случае используется передовой 4-ядерный 5.1 аудиопроцессор Creative Sound Core3D с оптическим выходом, так что качество звука будет на высшем уровне.

В соответствии со стандартной практикой этот контроллер расположен на отдельном участке материнской платы, поэтому другие компоненты платы не оказывают влияния на звучание. Сам аудиопроцессор подключен к PCH через выделенный интерфейс, поэтому разгон также не влияет на функциональность аудио составляющей.

500x249  45 KB. Big one: 1200x598  225 KB

На дисковой подсистеме подробно останавливаться не буду, отмечу лишь, что помимо установки двух основных M.2 NVME SSD накопителей, из которых можно организовать загрузочный MVME RAID массив 0/1/5/10 уровня через технологию Intel VROC (ключ Intel VROC приобретается отдельно), на плате присутствуют шесть портов SATA 6.0 Гбит/с и два порта SATA 6.0, реализованные через сторонний контроллер ASMedia ASM1061. Благодаря им на данную материнскую плату можно установить Windows 7 и Windows XP :)

Данная поддержка, естественно, сделана в угоду оверклокерам для возможности получения лучших результатов в однопоточных тестах (таких как, например, Super Pi). Хотя, возможно, кому-то Windows XP пригодится для других целей, я же в качестве основной ОС установил Windows 7 x64.

Новые накопители Intel Optane memory также «дружат» с материнской платой, такой накопитель нужно использовать в PM2 M.2 слоте. Поддерживается также SSD NVMe накопители с интерфейсом U.2, для которых предусмотрено пара соответствующих портов. Естественно, подключить накопители во все свободные интерфейсы у вас не получится, хотя это и не нужно, главное на что следует обратить внимание при проектировании дисковой подсистемы, так это на количество PCI-E линий, которые будет поддерживать Ваш будущий процессор.

У процессоров с 44-мя линиями проблем явно не будет, но если вы будете использовать младшие модели Skylake-X c 28 линиями либо Kaby Lake-X, то нужно заранее определиться, сколько и каких накопителей использовать.

500x473  49 KB. Big one: 1200x1093  197 KB

Функционал для оверклокерской платы получится даже с избытком, все это позволяет сделать вывод, что EVGA x299 Dark можно использовать в качестве основы для построения системы любого назначения. Заложенных в нее функций хватит с избытком и оверклокеру, и геймеру и любому энтузиасту.

Сердцем материнской платы является ее подсистема питания. Общее количество фаз питания равно 16-ти из которых 12 приходится на VRM CPU, по одной фазе на VCCSA и VCCIO, и еще две фазы выделены для оперативной памяти. Нужно отметить, что EVGA выпустила свой флагманский продукт x299 Dark для процессоров Intel Skylake-X одной из последних. У них в запасе было время проанализировать рынок и посмотреть на плюсы и минусы конкурентов и выпустить финальный продукт, лишенных каких-либо недостатков, основанной на самой передовой элементарной базе, которой бы смог без каких-либо проблем разгонять 18-ти ядерный флагман Intel Core i9-7980XE с использованием экстремального охлаждения.

С выходом новых процессоров Skylake-X Refresh, производители 1-го эшелона представили своих обновленных флагманов, так Asus представила RAMPAGE VI EXTREME OMEGA на замену RAMPAGE VI EXTREME, MSI представила свою MEG X299 Creation и так далее. А вот EVGA не представила ничего, так как добавлять попросту нечего, система питания процессора и охлаждение VRM были спроектированы с большим запасом, а вот остальные производители внесли корректировки в эти узлы своих материнских плат.

500x327  50 KB. Big one: 1200x784  239 KB

Размеры радиатора VRM процессора впечатляют. Он использует активную систему охлаждения с двумя миниатюрными вентиляторами, которые включаются по мере необходимости, и радиатор с тепловой трубкой. Сама же материнская плата насчитывает 13 температурных датчиков и 24 сенсора напряжений.

Питание к процессору подается по двум 8-ми штырьковым разъемам питания. Сняв массивный радиатор, можно обнаружить следующее:

500x242  57 KB. Big one: 1250x605  264 KB

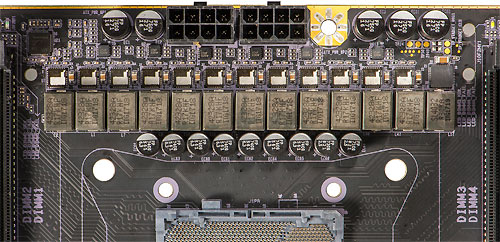

12 фаз (полевой транзистор Intersil ISL 99227B и индуктор ITG AH42328A-R15KHF) для CPU представлены слева на право, каждая фаза осуществляет мониторинг температуры и силы тока, а металлический верх способствует быстрому отводу тепла.

ШИМ-контроллер Intersil ISL69138 используется здесь в конфигурации 6 + 1 фаза. Первые шесть фаз удваиваются до 12 шестью фазовыми удвоителями ISL6617. Каждая фаза здесь использует индуктор на 71 A, что соответствует спецификации по 60 А на фазу. К процессору можно подать до 960 Ватт энергии, чего хватит с запасом даже при разгоне нового флагмана Intel Core i9 9980XE до его предела при использовании любого вида охлаждения, что было не раз доказано Винсом при покорении им мировых рекордов.

С обратной стороны материнской платы находится металлическая пластина и термопрокладка, которая помогает рассеивать тепловую энергию.

500x274  45 KB. Big one: 1200x657  246 KB

Более подробную информацию о строении и характеристиках VRM EVGA x299 Dark можно узнать, просмотрев этот ролик на YouTube канале Gamers Nexus.

BIOS

На данной материнской плате находится сразу три микросхемы BIOS, одна из которых съемная, данное решение дает более обширный выбор для различных экспериментов. Каждая микросхема BIOS одинаково функциональна и позволяет сохранять свои индивидуальные настройки.

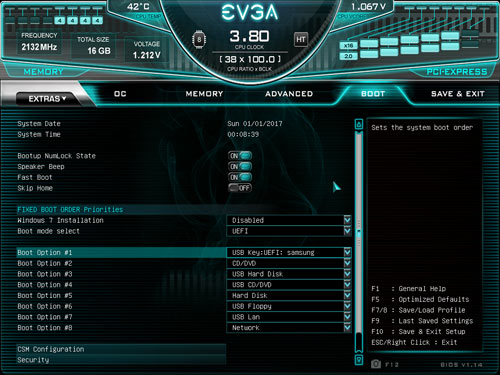

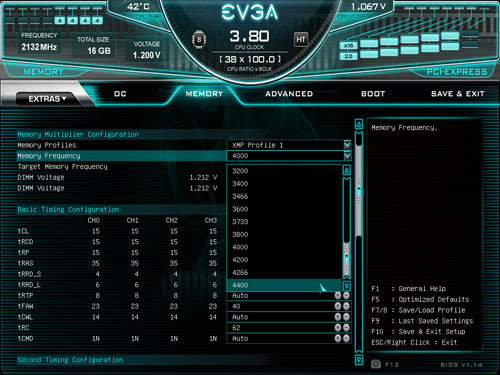

Останавливаться подробно на всех вариантах закладок UEFI нет смысла, у EVGA x299 Dark настраивается абсолютно все и отображается также, я приведу несколько видов экранов для наглядности:

500x375  57 KB. Big one: 1024x768  201 KB

500x375  56 KB. Big one: 1024x768  197 KB

500x375  56 KB. Big one: 1024x768  201 KB

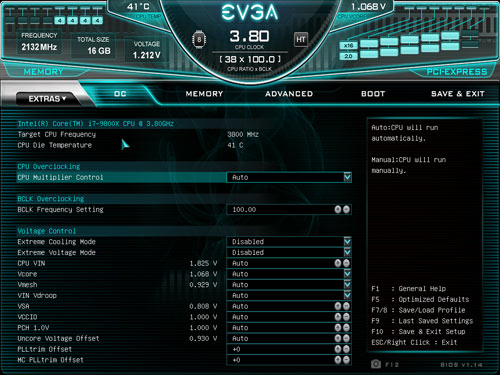

Интерфейс UEFI приятный на вид, понятный и лаконичный. С выходом версии 1.08 в UEFI добавилась одна уникальная функция – «EVGA OC Robot» или интеллектуальный помощник разгона.

500x375  44 KB. Big one: 1024x768  149 KB

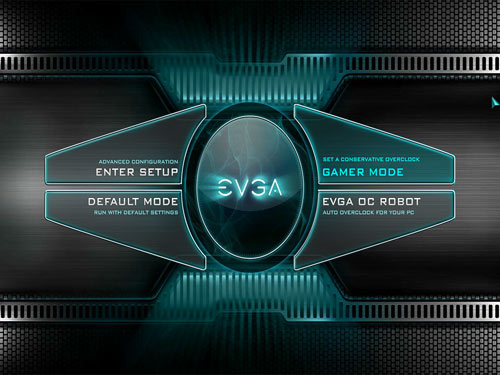

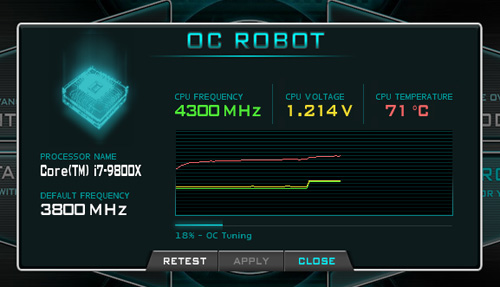

Нажав по соответствующей опции, внутренний алгоритм начнет разгон процессора, интеллектуально подбирая напряжение, опираясь на данные системного мониторинга материнской платы. В будущем оверклокеры вообще могут остаться без работы, за них все сделает автоматика :D Процесс стресс-тестирования представлен ниже:

500x287  46 KB. Big one: 1024x768  115 KB

Естественно, пока автоматика не в состоянии подобрать сверхточные параметры, но определенные ориентиры пользователю она все же дает. К тому же, можно посмотреть в реальном времени как изменяется частота в зависимости от напряжения, и если пользователь будет удовлетворен результатом авторазгона, то ему останется нажать лишь одну клавишу «APPLY» и полученные результаты станут стандартными для системы.

Для управления основными напряжениями, такими как VCORE или VMesh, существует два различных режима работы - адаптивный и предопределенный. Режим работы по умолчанию - адаптивный режим, поэтому механизм управления питанием может регулировать напряжение в зависимости от загрузки процессора и его рабочей частоты.

Предопределенный режим выдает конкретное напряжение на процессор, игнорируя любые изменения состояния питания / значения тактовой частоты процессора. Как адаптивный, так и предопределенный режим могут быть установлены отдельно и независимо для каждого напряжения (CORE, Mesh и т.д).

Skylake-X voltagesNormal mode;
(Min - Max)
Extreme OC mode;
(Min - Max)
Intel stock default;
(Min - Max)
VCCIN Voltage1.70 – 2.10 В1.70 – 2.60 В1.80 В
VCCIN VdroopEnableDisable
CPU VCORE Adaptive
Target Voltage1.20 – 1.50 В1.00 – 2.00 ВPer CPU VID
Offset Voltage-500 – +300 мВ-500 – +500 мВ0 мВ
CPU VCORE Override
Target Voltage1.20 – 1.50 В1.00 – 2.00 ВPer CPU VID
CPU Mesh Adaptive
Target Voltage0.90 – 1.40 В0.90 – 2.00 ВPer CPU VID
Offset Voltage-500 – +300 мВ-500 – +500 мВ0 мВ
CPU VMesh Override
Target Voltage0.90 – 1.40 В0.90 – 2.00 ВPer CPU VID
Uncore Voltage Offset0 – +600 мВ0 – +1000 мВ0 мВ
DIMM Voltage1.20 – 1.60 В1.20 –2.00 В1.20 В
VSA Voltage0.80 – 1.40 В0.80 – 1.60 В0.80 В
VCCIO Voltage0.95 – 1.40 В0.95 – 1.80 В1.00 В
PCH Voltage1.00 – 1.20 В1.00 – 1.50 В1.00 В
PLLtrim Offset-63 – +63-63 – +630
MC (memory controller);
PLLtrim Offset
-63 – +63-63 – +630

Что же еще можно получить от EVGA в плане функционала BIOS, чего нет у других производителей? На своем персональном сайте Илья "TiN" Цеменко публикует руководства по экстремальному разгону материнских плат и видеокарт серии «Classified», и естественно EVGA x299 Dark в их числе.

В статье посвященной этой материнской плате можно найти кастомные версии BIOS, которые позволят выжать не просто все, а все что есть и дадут шанс на дополнительные 100-200 МГц тактовой частоты, которая необходима для установки рекордов, но также пригодятся и в быту. Что же данные версии включают:

  • отсутствие заплаток угроз Spectre и Meltdown, что дает прирост производительности в ряде 3D бенчмарков;
  • увеличенное до 2.6 В напряжение для оперативной памяти;
  • тайминги памяти по умолчанию оптимизированы для лучшей совместимости.

Это неполный список отличий специальных XOC версий BIOS. Эти версии в первую очередь предназначены для экстремального разгона, для чего эта платы собственно и была создана.

Для разгона из-под операционной системы у EVGA есть специальная утилита - E-LEET Tuning Utility. С помощью нее можно на лету менять напряжения, множители, получать диагностические сведения.

500x244  38 KB. Big one: 1379x672  280 KB

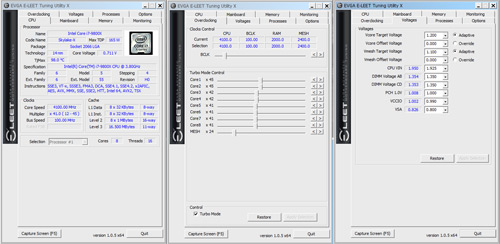

До этого момента я с E-LEET Tuning Utility дела не имел, поэтому столкнулся с «проблемой» некорректной работы или вообще отсутствием работы данной утилиты.

Суть проблемы заключалась в следующем: версия утилиты должна, во-первых, соответствовать определенной модели материнской платы; во-вторых, после выхода новых версий BIOS нужно убедиться, что установлена новая версия утилиты, которая понимает «новую» прошивку BIOS.

Единственное, что E-LEET не умеет, так это изменять тайминги памяти, но для этих целей идеально подходит утилита ASUS MemTweak It. Версия за номером 2.02.39 позволила мне изменять тайминги «на лету» в ОС.

500x558  74 KB. Big one: 550x614  104 KB

Тестовый стенд

  • Процессор: Intel Core i7-9800X, LGA 2066, 8 ядер, 3.8 ГГц (Skylake-X);
  • Материнская плата: EVGA x299 Dark, чипсет Intel x299;
  • Оперативная память: 4 x 4 Гбайт DDR4 4000 МГц (PC4 32000) G.Skill TridentZ F4-4000C19D-8GTZ;
  • Видеокарта: MSI Lightning Extreme GeForce GTX 580 3Gb (Forceware 391.35);
  • Блок питания: Zalman ZM1000-EBT, 1000 Ватт;
  • Система охлаждения:
  • Raijintek Leto Pro RGB,
  • Система фазового перехода («фреонка»).

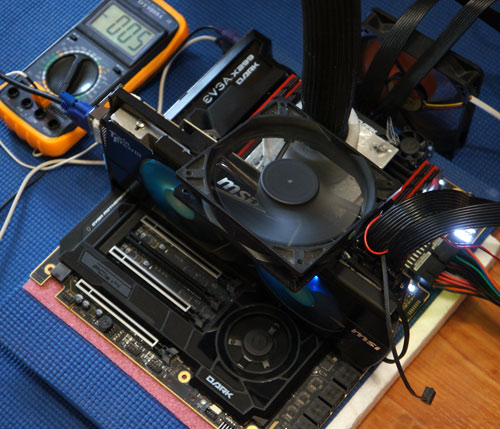

Немного подробнее остановлюсь на компонентах тестового стенда. В его основе лежит серийный процессор Intel Core i7-9800X. Самый обычный, приобретенный в рознице в боксовом исполнении, то есть это не инженерный образец и разгон в данном случае это лотерея.

Я часто встречаю в сети на YouTube обзоры процессоров, где в качестве обозреваемой модели выступает инженерный образец, и результаты разгона порою отличаются на 10-15%, поэтому отношусь к таким материалам с некоторой долей скепсиса. Ниже фотография моего экземпляра:

450x483  50 KB. Big one: 1200x1288  244 KB

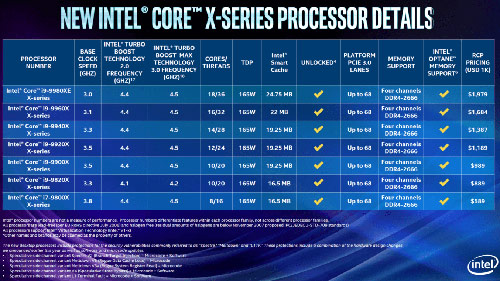

Далее приведу слайды модельных рядов процессоров Skylake-X и самых свежих Skylake-X Refresh.

500x288  44 KB. Big one: 1280x720  205 KB

500x281  69 KB. Big one: 1400x788  292 KB

У кого-то может возникнуть вопрос, а почему оперативная память представлена планками не по 8 Гбайт? Естественно, они выглядели бы лучше, но я предпочел взять более высокочастотные, но меньшего объема. Объема 16 Гбайт пока хватает, но при острой нужде они отправятся прямиком в HTPC, а на их место всегда можно поставить 8 гигабайтные B-die, либо что-то более новое.

Данный комплект G.Skill TridentZ DDR4 4000 МГц (PC4 32000) F4-4000C19D-8GTZ основан на микросхемах Samsung E-die. Дата производства – август 2018 года.

500x455  50 KB. Big one: 1300x1184  247 KB

Разгон оперативной памяти как минимум неплох. C поступательной подачей напряжения можно уменьшать главный параметр (CAS) latency. По умолчанию тайминги памяти прописаны как 19-21-21-41, напряжение 1.35 В.

При 1.4 В память стабильно работает с таймингами 17-19-19-36. При 1.5 В формула работы выглядит следующим образом: 15-19-19-28 1T и так далее. Как и память B-die, Samsung E-die хорошо переносит подачу напряжения вплоть до 2 В. А tRFC можно сбрасывать до значений 300-350.

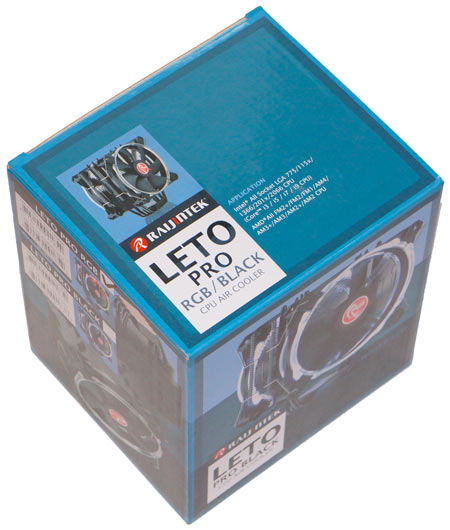

Система охлаждения выбиралась на первое время по остаточному принципу, главное, чтобы был черный цвет радиатора :D, совсем скоро ее заменит СВО. Raijintek Leto Pro RGB оказался интересным и недорогим вариантом, да еще с RGB подсветкой для «темной» сборки (этакий нонсенс, но сейчас многое идет с таким видом подсветки).

450x530  44 KB. Big one: 1019x1200  199 KB

Характеристики кулера приведены ниже на фото:

450x548  92 KB. Big one: 986x1200  326 KB

Официально заявлена совместимость с процессорами в исполнении LGA 2066, включая многоядерные (от десяти ядер) модели семейства Core i9. Будет интересно, как этот кулер справится с разгоном достаточно горячего процессора.

500x487  58 KB. Big one: 941x917  185 KB

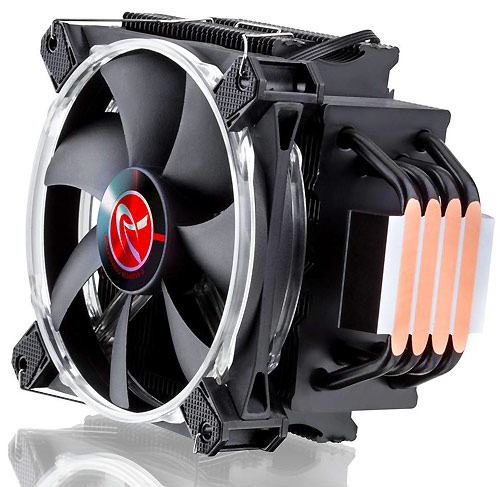

Как видно, кулер получил основание с прямым контактом теплотрубок, а это признак того, что модель относится скорее к бюджетным решениям. Четыре медных тепловых трубки диаметром 6 мм пронизывают весь радиатор, состоящий из 44 пластин толщиною 0.45 мм каждая. Масса нетто самого радиатора составляет 470 г.

Разгон

Разгон производился в среде Windows 7 SP1 x64, установленной на NVME SSD M.2 Samsung 970 Evo объемом 250 Гбайт с помощью E-LEET Tuning Utility. Но сначала я решил довериться внутреннему голосу платы и запустил «EVGA OC Robot» :)

500x265  48 KB. Big one: 1024x768  134 KB

Искусственный разум предложил мне использовать частоту 4.6 ГГц c напряжением 1.318 В. При этом температура на открытом стенде достигла 89 градусов, что, на мой взгляд, многовато. Но я решил проверить этот режим с помощью проверенного метода Prime95 в режиме Blend. Результат оказался неутешительным, температура ушла за 100°С, включился троттлинг, максимальное значение составило 106°С.

На основании этого можно сделать вывод, что нагрузка «EVGA OC Robot» не является максимально возможной. Но, с другой стороны, в повседневном использовании нагрузку, создаваемую Prime95, еще нужно поискать, но учесть это стоит. Для частоты 4.5 ГГц алгоритм подобрал напряжение 1.289 В и прогрел процессор до 83°С, но для такого напряжения лучше подойдет СВО, а не стендовый кулер.

В результате ручного подбора значений напряжений при использовании воздушного охлаждения я пришел к частоте 4.5 ГГц при напряжении 1.180 В, offset AVX при этом равнялся -3 или 4.2 ГГц. Предельная температура в Prime95 составила 91°С. При напряжении 1.100 В процессор без проблем работал на частоте 4.3 ГГц, максимальная температура при этом составляла 87°С. В режиме по умолчанию без какой-либо нагрузки он прогревался до 46°С (по данным материнской платы).

500x466  49 KB

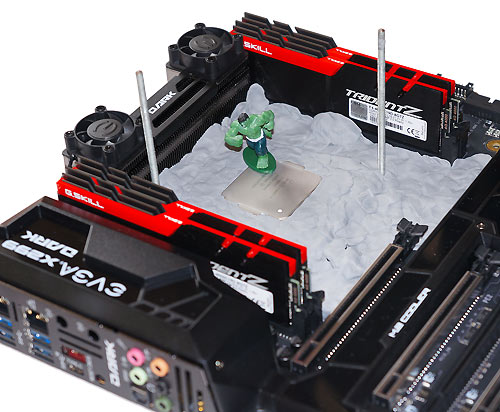

Пора делать изоляцию сокета и устанавливать испаритель «фреонки». Дополнительно температура в комнате сравнивалась с температурой за окном, а там чуть больше нуля.

500x479  50 KB

В результате полчаса работы процессорный разъем приобрел вот такой вид, теперь ему не страшны никакие морозы. Ключ на старт!

500x412  55 KB. Big one: 1300x1072  274 KB

Когда «фреонка» вышла на свои рабочие температуры (о них ниже), я первым делом запустил «SkyNet», пардон, «EVGA OC Robot».

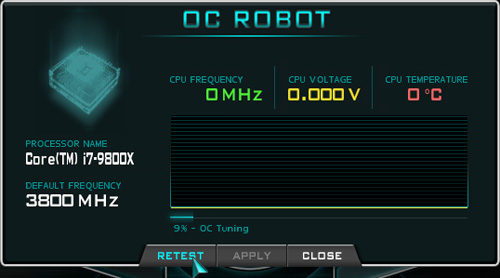

Вначале система призадумалась,… видимо, отрицательная температура привела алгоритм в ступор, а мне было жутко интересно, какие цифры я увижу на экране, учитывая, что воздушный предел тестового процессора определен. Но мне пришлось перезагрузиться, поскольку процесс подбора значений начался, но результат был равен нулю.

500x278  42 KB. Big one: 1024x768  150 KB

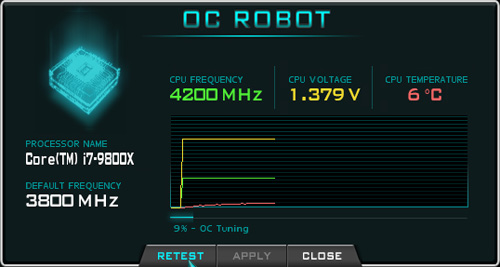

И вот после перезагрузки процесс пошел! Пара секунд и уже 4200 МГц.

500x267  42 KB. Big one: 1024x768  179 KB

Но температура не отрицательная, а плюс 6. Пока температурные показатели в расчет брать не будем, ниже я сделаю покадрово процесс роста тактовой частоты и подбора напряжений интеллектуальным алгоритмом.

500x267  42 KB. Big one: 1024x768  178 KB

500x267  44 KB. Big one: 1024x768  180 KB

500x267  45 KB. Big one: 1024x768  181 KB

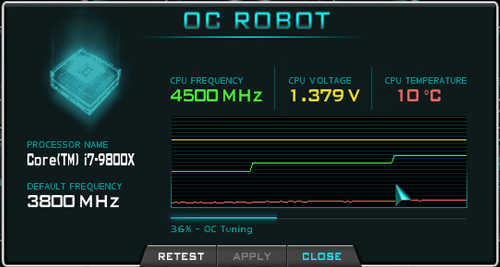

Как видите, алгоритм решил, раз температурные показатели очень комфортные, то он сразу взял достаточно большую величину VCore и начал плавно поднимать тактовую частоту.

Пока запас по температуре более чем комфортный, но во что упрется алгоритм? Частотный предел процессора, его температуру или, может быть, напряжение? Или, как говорится, No limits и все закипит :)

500x267  44 KB. Big one: 1024x768  181 KB

На частоте 4900 МГц систему уже начинает потряхивать, это видно из «П» образного графика, когда частота берется на некоторое время, но затем снижается. Что же будет дальше? Впереди 5 ГГц.

Такая красивая цифра, которая ассоциируется у меня в первую очередь с i9-9900К для платформы LGA 1151 (который мог приобрести вместо i7-9800X и который эту частоту взял бы без проблем даже на Raijintek Leto Pro RGB)… А у нас тут сами видите что :D Но о своем выборе я ни капли не жалею.

500x429  67 KB. Big one: 1200x1029  240 KB

Барабанная дробь,… кульминация близка! Главное, чтобы не выбило предохранитель сетевого фильтра, так как нагрузка на него уже серьезная и однажды я уже словил такой «BSOD», когда все внезапно взяло и потухло.

Но тут ведь серьезными делами занимаются, поэтому в этот раз я «фреонку» повесил на другую линию.

500x267  45 KB. Big one: 1024x768  181 KB

Пять гигагерц взято! Но посмотрите на напряжение! Загорелся значок «овервольтаж» и система пошла в разнос, график напряжения (желтый) начал нервно дергаться вверх-вниз, сигнализируя –что-то идет не так.

В реальном времени наблюдать за этим процессом одно удовольствие. Лучше может быть только свежевышедший клип Rammstein :D Итоговый результат «EVGA OC Robot» – 4900 МГц. Разум все же восторжествовал, это радует. 5 ГГц не взято, но я их видел.

Резюмируя вышеизложенное, работа алгоритма «EVGA OC Robot» мне понравилась. Функция уникальная, и пусть пока алгоритм работы грубоват, но начало положено, и у него есть будущее. Естественно, возможных вариантов поведения системы при таких температурах заложено было немного, он лучше работает на воздухе, но есть к чему стремиться.

А теперь несколько слов о температурных показателях в рамках данного эксперимента.

500x384  57 KB. Big one: 1200x921  258 KB

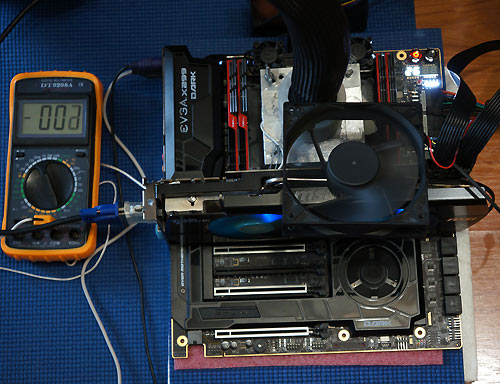

Если вы посмотрите на изображение выше этих строк, то заметите, что по данным материнской платы температура процессора составляет 26°С. По данным термопары, закрепленной в самом низу испарителя – -2°С. На снимке режим прохождения теста Cinebench R15, поэтому загрузка системы полная. Когда тест завершался, температура по показаниям материнской платы опускалась до -2°С, датчик термометра в этот момент показывал -5°С. У меня все время были мысли, а не польется ли водичка по плате? Но я был уверен в изоляции, поэтому этот вопрос меня мало волновал.

Вопрос в другом, откуда такая разница температур? У меня пока ответа нет, может кто-то выскажет свои соображения в обсуждении. Скажу лишь то, что по окончанию тестов (это заняло четыре хороших часа времени) воды на плате не было. Сняв изоляцию с испарителя, я убедился, что он покрыт инеем, значит, его температура действительно была отрицательной, погрешность термопары 1-2 градуса. Что же показывает материнская плата? Либо при загрузке идет резкий скачок тепловыделения, в этом я не сомневаюсь (жаль, нет ваттметра), ведь напряжение составляло 1.4 В, а по завершении теста (нагрузки) температура опускается ниже нуля. Смущает в данном случае разбег в 28 градусов.

В итоге процессор был полностью стабилен на частоте 5100 МГц, это восемь ядер, включенная HT и все остальные технологии.

407x403  33 KB

Максимальная валидация с активными восемью ядрами и HT составила 5461 МГц. Одно из восьми ядер явно не вытягивало такую частоту, но за неимением свободного времени я не стал выяснять, кто из них виноват, оставлю это до следующего раза.

Что касается Mesh, то мой экземпляр не захотел работать с частотой «ячеистой» шины выше, чем 3100 МГц. На 1.200 В Mesh нормально работал на частоте 3100 МГц, но даже напряжение 1.300 В не исправило ситуации. Пора переходить к результатам тестирования.

Результаты тестирования

Тестирование проводилось в Windows 7 x64 с помощью следующего программного обеспечения:

  • Super Pi mod. 1.5XS (задача 1M);
  • PiFast v.4.1;
  • wPrime v.1.43;
  • HWBOT Prime v.0.8.3;
  • Cinebench R11.3;
  • Cinebench R15;
  • HWBOT x265 Benchmark v.2.2.0– 1080p/4К;
  • Geekbench 4 v.4.3.3;
  • AIDA64 Cache & Memory Benchmark.

Super Pi mod. 1.5XS

Super Pi mod. 1.5XS (задача 1M)

Время, секунды
Меньше – лучше


Включите JavaScript, чтобы видеть графики

PiFast v.4.1

PiFast v.4.1

Время, секунды
Меньше – лучше


Включите JavaScript, чтобы видеть графики

wPrime v.1.43

wPrime v.1.43

Время, секунды
Меньше – лучше


Включите JavaScript, чтобы видеть графики

HWBOT Prime v.0.8.3

HWBOT Prime v.0.8.3

Итоговый балл
Больше – лучше


Включите JavaScript, чтобы видеть графики

Cinebench 11.5

Cinebench 11.5

Баллы
Больше – лучше


Включите JavaScript, чтобы видеть графики

Cinebench R15

Cinebench R15

Баллы
Больше – лучше


Включите JavaScript, чтобы видеть графики

HWBOT X265 Benchmark 2.2.0

HWBOT x265 Benchmark v.2.2.0 – 1080p/4К

FPS
Больше – лучше


Включите JavaScript, чтобы видеть графики

Geekbench 4 v.4.3.3

Geekbench 4 v.4.3.3, Silgle/Multi-Core Score

Баллы
Больше – лучше


Включите JavaScript, чтобы видеть графики

AIDA64 Cache & Memory Benchmark

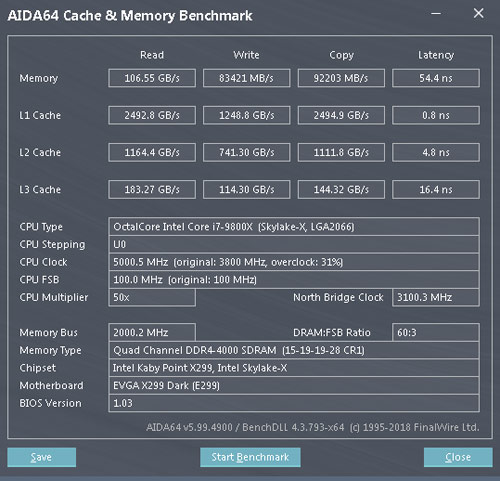

Производительность подсистемы памяти на частоте процессора 5000 МГц, Mesh – 3100 МГц, частота оперативной памяти – 4000 МГц с таймингами 15-19-19-28 1T.

500x481  55 KB. Big one: 539x518  74 KB

Заключение

Подводя итог, могу сказать что «K|NGP|N» и «TiN» (да и вся команда EVGA) заслуживают уважения. Материнская плата явно удалась, ее приятно и в руках подержать, и использовать в качестве основы для построения производительной системы.

Благодаря характерным особенностям процесс разгона переходит на новый уровень, а удобство использования, особенно для построения мультиграфических сборок, делает эту модель лучшим выбором оверклокера.

500x341  33 KB

EVGA x299 Dark позволила Винсу установить целый ряд мировых рекордов, используя SLI связку из видеокарт и некогда топовый процессор Intel Core i9-7980XE, разогнанный почти до 6 ГГц со всеми активными 18-тью ядрами.

Страшно подумать, какое было у него потребление энергии, но материнская плата справилась. И после такой закалки любые эксперименты дома покажутся детской шалостью.

500x135  43 KB. Big one: 1500x405  161 KB

На этой ноте мой обзор завершен. В будущем я попробую детальнее разобраться со своим Intel Core i7-9800X и при случае поделюсь новой информацией. Надеюсь, скоро увидимся и да пребудет с Вами темная сила :D

479x436  69 KB

P.S. Тем, кто еще не видел, рекомендую посмотреть YouTube-ролик с участием героев обзора, познавательно ;)

Max1024


Telegram-канал @overclockers_news - это удобный способ следить за новыми материалами на сайте. С картинками, расширенными описаниями и без рекламы.
Страницы материала
  • Вступление, немного истории, обзор и тест EVGA X299 Dark, заключение
Страница 1 из 1
Оценитe материал
рейтинг: 4.7 из 5
голосов: 58

Комментарии 65 Правила



Возможно вас заинтересует

Популярные новости

Сейчас обсуждают
