Обзор и тест материнской платы MSI MEG X299 Creation: раскрываем возможности Intel Core X

Оглавление

Вступление

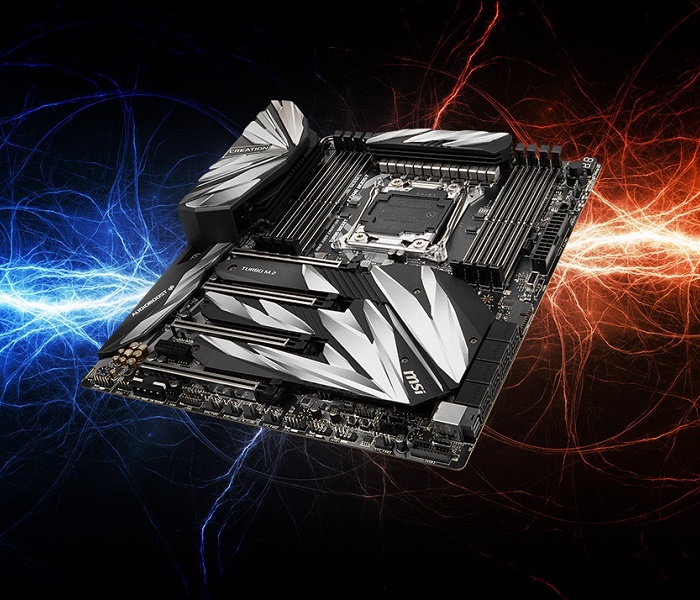

MSI MEG X299 Creation – топовая материнская плата компании MSI с оригинальными аксессуарами, которая не похожа на игровую, да, впрочем, и не является ею. Судя по названию, она создана для работы.

500x555  81 KB. Big one: 2220x2500  1965 KB

В линейке MSI есть множество моделей на базе Intel X299, которые отличаются как позиционированием (для игроков, простые версии), так и стоимостью, но именно версию Creation наделили двумя дочерними адаптерами. Первый предназначен для создания SSD массива, а второй несет на себе по два порта Thunderbolt 3 и DisplayPort.

Не забыли разработчики и о прочих функциях набора системной логики. Пользователь получает возможность собрать полноценную рабочую станцию на базе новых процессоров Intel Core X, каждый из которых обеспечивает 44 линии PCI Express 3.0 (68 вкупе с чипсетом). Но вместе с потенциалом платформы возросла и цена…

Обзор MSI MEG X299 Creation

500x331  84 KB. Big one: 1076x714  331 KB





Технические характеристики

500x400  249 KB. Big one: 1024x820  805 KB

МодельMSI MEG X299 Creation
ЧипсетIntel X299
ПроцессорIntel Core X-Series
Память8 слотов DDR4 от 2133 до 4200 МГц
Линии PCIe4 x PCIe 3.0;
44 PCIe - 16x/0x/16x/8x; 8x/8x/16x/8x;
28 PCIe - 16x/0x/8x/4x; 8x/8x/8x/4x;
16 PCIe - 8x/0x/4x/4x;
1 x PCIe 3.0 (1x)
ВидеовыходыНет
Мультиграфические конфигурацииAMD Crossfire 4x, NVIDIA SLI 2x
Накопители1 x M.2 Mkey 2242-22110 (PCIe 3.0 x4 и SATA), совместим с Intel Optane;
1 x M.2 Mkey 2242-22110 (PCIe 3.0 x4 и SATA), совместим с Intel Optane;
1 x M.2 Mkey 2242-2280 (PCIe 3.0 x4);
8 x SATA 6G;
1 x U.2
Сеть1 x Intel I219-V (1 Гбит/с);
1 x Realtek RTL8125-CG (2.5 Гбит/с)
Wi-Fi/BluetoothIntel Wireless-AC 9560, 802.11 a/b/g/n/ac, MU-MIMO Rx, 2.4/5 ГГц до 1.73 Гбит/с;
Bluetooth2.1, 2.1+EDR, 3.0,4.0, 5
АудиоRealtek ALC1220 Codec
USB6 x USB 2.0;
10 x USB 3.0;
1 x USB 3.1 Type A;
2 x USB 3.1 Type C
 E-ATX

На плате распаяно четыре физических 16х слота и ко всем подходят линии PCIe от CPU. Их конфигурация зависит от типа используемого процессора: 16/28 или 44 линии.

500x117  31 KB. Big one: 1025x241  62 KB

Для всех новых процессоров 44 линии распределяются согласно этой таблице.

500x117  28 KB. Big one: 1025x241  58 KB

Предыдущие Skylake-X с 28 линиями с одним SSD, подключенным к нижнему разъему, в лучшем случае поддерживают три видеокарты.

500x117  13 KB. Big one: 1025x241  26 KB

И, наконец, почти исчезнувшие с прилавков магазинов процессоры с 16 линиями.





Как видите, пропускная способность зависит от того, стоит ли у вас SSD в нижнем слоте. Он подключен напрямую к процессору и работает только с линиями PCIe.

500x350  28 KB. Big one: 500x350  31 KB

Разъемы M2_1 и M2_2 совместимы как с NVMe, так и SATA устройствами, поэтому можно сделать вывод, что подключение происходит к чипсету Intel X299. Никаких ограничений по этим слотам нет. Другими словами, все восемь портов SATA и два M.2, а также U.2 всегда остаются доступными и не делят ресурсы.

Комплект поставки

500x315  44 KB. Big one: 2500x1577  641 KB
  • Материнская плата MSI MEG X299 Creation;
  • Инструкция и краткое руководство по установке;
  • Буклет с отчетом о тестировании;
  • Металлизированная наклейка с логотипом MSI;
  • Рекламный буклет MSI;
  • Диск с драйверами и программным обеспечением;
  • Буклет с регистрацией продукта на сайте MSI;
  • Набор «беджей» на кабели и наклейки для них;
  • Набор винтов для установки SSD в M.2;
  • Антенна Wi-Fi;
  • Внешняя плата Thunderbolt и кабель подключения;
  • Внешняя плата PCIe x16 для установки SSD (Xpander-Aero);
  • Четыре кабеля SATA;
  • Жесткий мостик NVIDIA SLI (через три слота);
  • Задняя панель-заглушка;
  • Один выносной термодатчик;
  • Кабели для RGB-лент.

500x284  37 KB. Big one: 2500x1420  504 KB

Задняя панель соответствует позиционированию новинки и содержит две функциональных кнопки, отвечающие за сброс BIOS и его обновление, два порта USB 2.0, пару сетевых разъемов (1 Гбит/с и 2.5 Гбит/с), порт PS/2, шесть USB 3.0, по одному USB 3.1 Type C и USB 3.1 Type A, коннекторы для антенны, звуковые порты.

500x281  60 KB. Big one: 1016x572  115 KB

Из-за специфики чипсета Intel X299 видеовыходы полностью отсутствуют.

Дизайн PCB





500x540  103 KB. Big one: 2500x2706  2635 KB

Первое, на что обращаешь внимание – это три коннектора питания 8 pin. Далеко не любой блок питания предлагает такое внушительное количество линий. Однако это не важно, поскольку материнская плата отлично работает и с двумя подключениями, третий же опциональный.

Восемь слотов памяти классически разведены по сторонам. Система питания поместилась над процессорным разъемом, сверху она зажата коннекторами питания. Дополнительные элементы перенесены назад. Площадок измерения напряжений нет, ведь модель не предназначена для хардкорного разгона.

500x540  98 KB. Big one: 2500x2706  2379 KB

Все четыре слота PCIe разнесены между собой и позволяют воткнуть до четырех видеокарт. С другой стороны, специфику распределения линий я бы не назвал идеальной.

Возьмем для примера новые процессоры с 44 PCIe. Идеальное решение, на мой взгляд, было бы установить всего два слота PCIe 16x исключительно под видеокарты и максимально их раздвинуть (16х+16х). Остается еще 12 линий, 4+4 следует отдать паре М.2 с прямым подключением к процессору, а последние 4х оставить на слот PCIe, если пользователь решит подключить SSD через райзер к системной плате.

Система питания

500x225  42 KB. Big one: 2500x1144  795 KB

MSI использовала конфигурацию, состоящую из 12 фаз для процессоров. Давайте разберемся, какое количество фаз и как их считать. Начнем с ШИМ-контроллера.

500x345  50 KB. Big one: 500x345  50 KB





В качестве ШИМ-контроллера выбрана микросхема IR 35201. Этот двухканальный контроллер управляет следующей комбинацией фаз: 8/7/6 фаз для CORE VR + 1/2 фазы AXG VR.

Он соответствует спецификациям Intel VR12 (Rev 1.7), VR12.5 (Rev 1.5), IMVP82 (Rev 1.2) и AMD SVI2 (REV 1.06). Наделен большим списком защит: OVP, UVP, OCP, OTP. Поддерживает протоколы I2C, SMBus, PMBus, телеметрию (температура, напряжения) раздельно по каждому из двух каналов. Частота работы каждой управляемой фазы может находиться в пределах от 194 КГц до 2 МГц. Все вроде бы отлично, но в реальности к нему подключено шесть делителей.

500x65  15 KB. Big one: 2500x296  210 KB

Все они расположены с обратной стороны печатной платы и маркированы как IR 3599. Это двухканальный драйвер, к которому подключается парная фаза. Никакого персонального управления он не несет, и пара фаз всегда будет работать зеркально. Поэтому пусть IR 3599 и полноценный двухканальный драйвер, но ШИМ-контроллер работает с фиксированными шестю фазами, которые управляются парами.

500x334  51 KB. Big one: 2500x1668  715 KB

Об интересном

Средства мониторинга

500x218  32 KB. Big one: 2500x1089  559 KB

POST-индикатор плюс элементарная светодиодная индикация прохождения POST – это расширенный инструментарий для мониторинга.

500x196  46 KB. Big one: 1043x410  109 KB

Для особо забывчивых пользователей есть индикация количества доступных каналов памяти для разных процессоров. Вспомогательные функции – кнопки обнуления и перепрошивки BIOS выведены на заднюю панель и подсвечиваются при подаче напряжения на материнскую плату. Также раз на плате установлено две микросхемы BIOS, то есть специальная кнопка для их переключения. Активная BIOS подсвечивается светодиодом.

500x169  33 KB. Big one: 1065x362  79 KB

Кроме того, на старте плата отображает включенными светодиодами, сколько модулей памяти вставлено в нее и активирован ли профиль XMP.

500x362  68 KB. Big one: 1037x752  162 KB

Теперь некоторые платы MSI поддерживают сторонние решения со светодиодной подсветкой и их управление. Так на плате вы найдете разъем JCorsair, к которому подключается дополнительное оборудование, и пару стандартных коннекторов под ленты.

500x240  40 KB. Big one: 2500x1198  769 KB

Кнопки включения и перезагрузки едва различимы на фоне черного текстолита, не имеют никакой подсветки и кажутся нефункциональными. Хотя это вовсе не так, просто пользоваться ими можно, выработав у себя инстинкт точного попадания пальцем. Неплохо бы иметь еще и память, чтобы запомнить, какая кнопка за что отвечает.

Оверклокерские функции

500x238  32 KB. Big one: 2500x1189  412 KB

В верхней части платы выведен диммер с фиксированными положениями для ручного разгона процессора без внесения изменений в настройки BIOS.

500x737  190 KB. Big one: 678x1000  270 KB

В зависимости от процессора каждое положение задает свою частоту. Конечно, используется отрицательный множитель для инструкций AVX 2 и AVX 512, иначе столь внушительные частоты процессоры просто не осилили. Но и здесь отдавайте себе отчет, что далеко не любой процессор заведется и будет работать на предложенных настройках. К тому же новинка изрядно повышает напряжения и следует внимательно подойти к вопросу выбора СО.

На плату поместили несколько второстепенных возможностей для решения внезапно возникших проблем во время оверклокинга. Первая – это OC Retry джампер. К нему подключается кнопка, при удержании которой плата будет стараться включиться с настройками пользователя бесконечное число раз, не сбрасывая с третьей попытки внесенные изменения.

Вторая – OC Force Enter BIOS. Если замкнуть контакт, то при первой же перезагрузке плата отправит вас в BIOS. И третья – джамперы Slow Mode Booting и Low Temperature Booting. Отвечают за функции включения и прохождения POST при разгоне с сильно отрицательными температурами.

RGB-подсветка

500x334  20 KB. Big one: 2500x1668  219 KB

MSI поставила на плату светодиоды только в два места, которые независимо конфигурируются в приложении, это радиатор системы питания и PCH. Их можно как объединить в группы, так и задать индивидуальные режимы. После прохождения POST индикатор переключается в режим отображения температуры процессора. Еще на плате поставили два разъема для светодиодных лент.

USB порты

500x243  32 KB. Big one: 2500x1215  408 KB

Чипсет Intel X299 далеко не новинка и он обладает скудными возможностями по подключению USB устройств. Поэтому производители стараются дооснастить плату сторонними контроллерами.

Увы, общее число USB на плате невелико: один внутренний разъем USB 3.1, который обычно подключается к панели с портами на корпусе. Но помимо нового вида разъема MSI поставили еще два коннектора USB 3.0. Таким образом к панели на корпусе можно подключить 4 USB 3.0 и USB Type-C 3.1.

Слоты DIMM/PCIe

500x400  71 KB. Big one: 2500x2000  1278 KB

Слоты под память имеют собственную индикацию и усиленные крепления, но, увы, защелки только с одной стороны из-за недостатка места. Аналогичные обоймы из металла стоят на всех PCIe 16x слотах.

Wi-Fi

BT и Wi-Fi сеть представлена M.2 адаптером Intel 9560 NGW. Адаптер обеспечивает работу Wi-Fi соединений по схеме 2x2 в соответствии со стандартами 802.11a/b/g/n/ac (в том числе 802.11 Wave 2). Пропускная способность теоретически может достигать 1.73 Гбит/с при использовании канала 160 МГц.

Bluetooth-составляющая (Bluetooth 5) характеризуется пропускной способностью до 2 Мбит/с и расширенным радиусом действия в энергосберегающем режиме.

LAN

Интересным нововведением стал 2.5 Гбит контроллер сети Realtek. Контроллер использует интерфейс PCI-Express 2.0 x1 с пропускной способностью 5 Гбит/с и предназначен для установки в материнские платы.

Еще летом компания Realtek объявила о новом семействе Multi-gig, 2.5 Gbps-чипов. Realtek RTL8125 2.5 Гб\с- предназначен для «геймеров». В действительности пока не так много оборудования, поддерживающего данный тип скоростного соединения, но на будущее пригодится.

Система охлаждения

500x547  95 KB. Big one: 2500x2735  2609 KB

Все охлаждение имеет зонирование: большой радиатор с тепловой трубкой охлаждает процессорные фазы, маленький радиатор занимается охлаждением чипстета. И поскольку ШИМ-контроллер продвинутый, то наблюдать за температурами можно через любую программу поддерживающую мониторинг. Но увидите вы не температуру на драйверах или мосфетах, а температуру ШИМ-контроллера.

500x334  21 KB. Big one: 2500x1670  354 KB

PCH охлаждается собственным радиатором сборной конструкции. Тип термоматериала – липкая субстанция, а не терможвачка или термопрокладка.

500x605  24 KB. Big one: 2500x3026  425 KB

В номинале нагрев PCH скромен из-за невысокого уровня TDP. В самом радиаторе размещены светодиоды подсветки.

300x162  10 KB. Big one: 2500x1275  254 KB 300x162  10 KB. Big one: 2500x1348  214 KB

Силовые цепи сосредоточены в одном месте, но радиатор разделен на две части. Соединены они тепловой трубкой и, увы, вторая часть радиатора с намеком на ребра накрыта декоративным кожухом.

500x550  97 KB. Big one: 2500x2769  2102 KB

Все слоты М.2 имеют радиатор охлаждения для SSD. Хитрая система крепления позволяет разделять радиаторы на 2 части. Теоретически это мало интересно, однако, когда речь заходит о подключении необычных устройств, то на практике полезно. Например, SSD Intel оснащен платой переходником с М.2 на U.2 и шлейф тянется от М.2 разъема. Естественно не разделяемый радиатор помешал бы, но в MSI умно решили все же сделать охлаждение из нескольких кусков.

Тестовый стенд

Тестовая конфигурация

500x545  69 KB. Big one: 2500x2728  1679 KB
  • Материнская плата: MSI MEG X299 Creation (Intel X299,LGA 2066);
  • Процессор: Intel Core i9 9920X;
  • Система охлаждения: система водяного охлаждения;
  • Термоинтерфейс: Arctic Cooling МХ-2;
  • Оперативная память: DDR4, 4 модуля x 8 Гбайт;
  • Видеокарта: NVIDIA GeForce RTX 2080;
  • Накопители:
    • SSD Intel Optane 905P 480 Гбайт;
    • SSD Samsung 960 Evo, 500 Гбайт;
    • SSHD Seagate Desktop 4 Тбайт;
  • Блок питания: Corsair AX1500i 1500 Ватт;
  • Операционная система: Microsoft Windows 10 x64.

Температура VRM замерялась внешним термометром с выносными датчиками после теста LinX.

Разгон и температурный режим

Начнем с простого. Все платы под Intel имеют встроенную функцию автоматического разгона. Некоторые производители любят играться с этими настройками, загоняя процессор далеко за базовое значение энергопотребления. В результате вместо стабильной работы мы получаем постоянно перегревающийся процессор и падение скорости. Поэтому Intel рекомендовала отключать эту функцию по умолчанию, но некоторые ее оставили. В штатном режиме данная функция на плате включена, но не в полную силу. MSI MEG X299 Creation старается удержать высокую частоту, используя не 165 Вт TDP, а 185 Вт. В принципе, это приемлемый вариант разгона, но хотелось бы номинального режима.

Еще три-четыре года тому назад никто бы не сомневался, устанавливая процессор в материнскую плату, что он может работать неправильно. Но со временем производители материнских плат начали хитрить, выставляя более долгий период повышенного энергопотребления. Это привело к автоматическому разгону процессоров и лишней заботе пользователям, потому что отводить тепло не так-то просто, когда стандартный кулер рассчитан на 95-100 Вт, а у нас мини-печка на 160 Вт.

И самое главное, мысль производителей ясна – повысить быстродействие, но вот незадача, отыскать все пункты в меню BIOS и привести процессор к номинальному режиму теперь стало едва ли не сложнее, чем его разогнать. Наш тестовый образец Intel Core i9 9920X с тремя обновлениями BIOS постоянно расходовал 180 с хвостиком ватт. Отчаянные поиски в настройках BIOS привели меня к следующим открытиям.

500x234  40 KB. Big one: 547x257  43 KB

Во-первых, главная настройка всегда спрятана в раскрывающемся меню.

500x75  15 KB. Big one: 526x79  15 KB

Enhanced Turbo только отключает повышенный множитель для 100% загрузки всех ядер.

500x417  95 KB. Big one: 505x422  95 KB

Остальные параметры по умолчанию внезапно отключены. Это Adaptive Thermal Monitor, C-State, C1E Support, C State Limit, а настройки Long Duration Power Limit, Long Duration Maintained, Short Duration Power Limit имеют непонятное значение Auto. К тому же MSI предлагает самостоятельно высчитывать CPU Current Limit.

И все бы хорошо, но компания Intel не делится с покупателями информацией о частотах, лимитах, токах и прочем. Поэтому вы как Жак Ив Кусто исследуете глубины разгона или выставляете номинальные значения, просто тыкая пальцем в небо.

500x123  43 KB. Big one: 1396x2062  551 KB

Столь незначительная нагрузка на VRM не вызывает никаких проблем при работе. Нагрев цепей питания приемлемый и составил 65-67°C. Частота процессора по AVX 2 составляла 4.7 ГГц, а с AVX 512 – 3.1 ГГц.

500x104  39 KB. Big one: 1375x2001  548 KB

В ручном режиме разгона на частоте 4.5 ГГц VRM нагревалась до 85-87°C. Лимитирующим фактором становился процессор, а не VRM. При вычислении потребляемой мощности можно с уверенностью говорить о беспроблемном существовании цепей питания до 350 ВТ. А далее следует устанавливать внешний вентилятор.

Возможности BIOS

500x375  112 KB. Big one: 1024x768  308 KB

Полный список настроек разгона:

500x122  20 KB. Big one: 583x2741  289 KB

Частоты процессора можно настраивать тремя способами:

  • Задать постоянный множитель на все ядра;
  • Выставить лимиты Turbo значений на каждое ядро;
  • Самостоятельно настроить Turbo.

Типы присутствующих в BIOS напряжений и их диапазон регулировок:

ПараметрMSI MEG X299 Creation
CPU Ring Voltageот 0.8 В до 2.1 В с шагом 0.001 В
CPU Uncore Voltage offsetот -0.99 В до +0.99 В с шагом 0.005 В
CPU SAот 0.8 В до 2.0 В с шагом 0.005 В
CPU IOот 0.8 В до 2.0 В с шагом 0.005 В
CPU PLL Trimm offsetот 0.018 В до 1.134 В с шагом 0.018 В
MC PLL Trimm offsetот 0.018 В до 1.134 В с шагом 0.018 В
Dram попарные каналыот 0.6 В до 2.2 В с шагом 0.01 В
Dram VPP попарные каналыот 1.24 В до 3.77 В с шагом 0.01 В
PCHот 0.6 В до 2.0 В с шагом 0.01 В

Пять режимов задания напряжения CPU Core Voltage на процессор:

ПараметрMSI MEG X299 Creation
Adaptiveот 0.8 В до 2.1 В с шагом 0.005 В
Overrideот -0.99 В до +0.99 В с шагом 0.005 В
Offsetот -0.99 В до +0.99 В с шагом 0.005 В
Adaptive+Offset
Override+Offset
  • Adaptive – принудительное значение, заменяет собой VID процессора, при этом процессор продолжает думать, что он работает согласно своему VID значению;
  • Override – отключается VID напряжение, выставляете любое нужное, а к нему либо добавляется, либо отнимается заданное число;
  • Offset – остается напряжение согласно VID, а к нему либо добавляется, либо отнимается заданное число;
  • Adaptive+Offset – комбинация адаптивного + offset режима;
  • Override+Offset – комбинация override + offset режима.

Система мониторинга

500x197  30 KB. Big one: 1415x558  96 KB

На печатной плате установлено восемь разъемов для подключения устройств охлаждения. Это два основных, которые совмещают коннекторы процессора и помпы, а также пять вспомогательных для различного типа вентиляторов. Все 4-х контактные и управляемые по DC/PWM принципу.

CPU Q-Fan Control

500x375  71 KB. Big one: 1024x768  182 KB

Каждый вентилятор можно настроить по следующим параметрам:

  • Тип подключения;
  • Привязка к отслеживаемому источнику;
  • Время отклика на увеличение и уменьшение оборотов в долях секунд

Не менее легко переключается тип управления – линейный или «умный» с подстройкой по пользовательским точкам. Если на заданной величине напряжения вентилятор не может поддерживать скорость вращения крыльчатки, то она останавливается. На плате предусмотрен даже разъем для датчика расхода воды, а в комплекте приложен датчик температуры.

Заключение

Минимальная стоимость MSI MEG X299 Creation на данный момент неизвестна, поскольку в отечественной рознице новую модель пока не встретить. Скорее всего, цена будет далеко не маленькой, но расчет производителя делается исключительно на применение в составе рабочей машинки с добротным массивом SSD и устройствами с Thunderbolt.

Приложим к этому возможность разгона процессоров (в пассивном режиме охлаждения VRM до 350 Вт), неплохое охлаждение всех трех слотов М.2 и сетевой адаптер с поддержкой 2.5 Гбит/с. Как следствие, новинка MSI это интересное решение для тех, кому действительно требуются все возможности чипсета, остальным же при необходимости в Intel X299 лучше подобрать что-то попроще.

Плюсы MSI MEG X299 Creation:

  • Четыре слота PCIe 16x, подключенных к процессору;
  • Поддержка М.2, как NVMe, так и SATA;
  • LED-индикация прохождения POST и отображение температуры на POST-индикаторе;
  • Дополнительные аксессуары (Thunderbolt, SSD плата с охлаждением и внешним питанием);
  • Наличие кнопок сброса и обновления BIOS;
  • Возможность отслеживать температуру системы питания;
  • Умеренное количество точек свечения RGB подсветки.

Может не устроить:

  • Пара портов М.2 подключена к PCH, поэтому топовые SSD не достигнут пиковых паспортных скоростей;
  • Для отключения RGB-подсветки нужно устанавливать программу, из BIOS это недоступно;
  • Слот PCIe 1х подключен к PCH, его пропускная способность ограничена;
  • Неудобные кнопки старта и перезагрузки.

Rasamaha (Дмитрий Владимирович)

По итогам обзора материнская плата MSI MEG X299 Creation получает награду:


Выражаем благодарность:

  • Компании MSI за предоставленную на тестирование материнскую плату MSI MEG X299 Creation.

За кадром

300x259  19 KB. Big one: 2500x2156  543 KB 300x259  18 KB. Big one: 2500x2080  464 KB

300x219  15 KB. Big one: 2500x1819  362 KB 300x224  18 KB. Big one: 2500x1830  536 KB

500x465  37 KB. Big one: 2500x2324  600 KB
