Система охлаждения
2015 год стал годом внедрения полупассивных систем управления вентиляторами. И схема работы всех видеокарт линейки Strix проста. Пока температура GPU находится в пределах заданной области, вентиляторы молчат, а если температура поднимается выше, то они начинаются вращаться.
Основная проблема таких схем – это задать правильный плавный старт для вертушек и записать его в образ BIOS. К счастью, ASUS давно готовилась к внедрению, поэтому в этом плане претензий у меня нет.

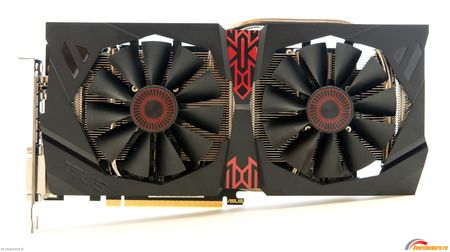

Пара 95 мм вентиляторов получила агрессивный угол лопастей. При частоте вращения более 1000 об/мин шума от них предостаточно.
реклама
Дополнительно на видеокарту установили защитную пластину с обратной стороны. Ее роль чисто декоративная, к тому же сзади она прикрывает выступающую часть основного радиатора. К ней еще крепится небольшой радиатор VRM.

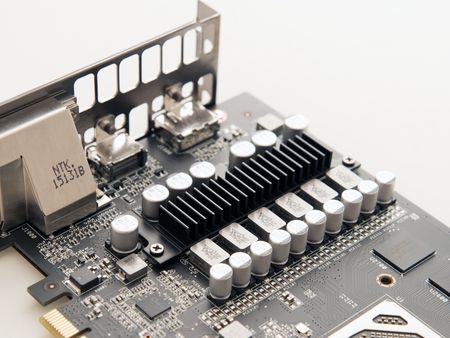

Теплорассеиватель подсистемы питания посажен на винты и контактирует с силовыми транзисторами через термопрокладку. Расположен он достаточно удачно – в зоне обдува вентилятором.

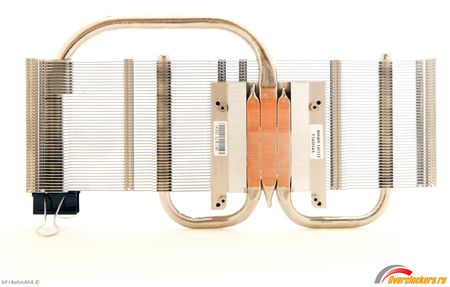

В основном радиаторе используется комбинация из двух типов тепловых трубок: 10 мм и 8 мм. Опять же, согласно традициям ASUS, присутствует и «прямой контакт» трубок с GPU. Видно, что ребра радиатора не задействуют все доступное пространство под кожухом – инженеры вполне могут увеличить его, добавив ребра.
Есть догадка, которая заключается в том, что ASUS уже использует этот радиатор на других моделях своих видеокарт. Об этом нам говорят и дополнительные отверстия, сделанные для совместимости с посадочными размерами графического процессора Tonga.
реклама

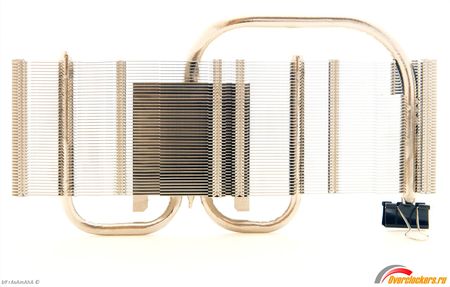

Увы, толщина радиатора небольшая, поскольку его габариты принесены в жертву толстым вентиляторам. Что же важнее, эффективный радиатор или мощные вертушки?
Но вернемся к вопросу происхождения моделей вентиляторов, способных работать на сверхмалых оборотах. Это продукция FirstD с маркировкой FD9015U12S, реальный размер вертушек составляет 95 мм.
Тестовый стенд
Тестирование видеокарты ASUS Radeon R9 380 Strix OC проходило в составе следующей конфигурации:
- Материнская плата: ASUS X99-Deluxe (Intel X99, LGA 2011-3);
- Процессор: Intel Core i7-5960X 4000 МГц (125 МГц х 32, 1.23 В);
- Система охлаждения: система водяного охлаждения;
- Термоинтерфейс: Arctic Cooling МХ-2;
- Оперативная память: DDR4 Corsair Vengeance 2750 МГц, 4 x 4 Гбайта, (15-17-17-36-1T, 1.65 В);
- Накопитель SSD: Corsair Force Series GT, 128 Гбайт;
- Блок питания: Corsair AX1200i Digital, 1200 Ватт;
- Аудиокарта: ASUS Xonar Essence STX;
- Операционная система: Microsoft Windows 7 x64 SP1.
Перечень используемых контрольно-измерительных приборов и инструментов
- Шумомер: Center 320;
- Мультиметр: Fluke 289;
- Тарификатор электроэнергии: E305EMG.
Инструментарий и методика тестирования
Для корректного замера температуры и шума использовались приведенные ниже условия. Помещение, внутри которого располагается система автоматической поддержки климатических условий. В данном случае уровень температуры был установлен на отметке 24°C +/-1°C. За точностью соблюдения заданных параметров наблюдало четыре датчика, один из которых находился в 5 см от вентилятора системы охлаждения видеокарты и был ведущим. По нему происходила основная коррекция температуры в помещении.
Шум измерялся на расстоянии 50 см до видеокарты. Фоновый уровень составлял менее 20 дБА. В качестве жесткого диска использовался SSD, а блок питания, помпа и радиатор с вентиляторами во время замера находились за пределами комнаты. На стенде отсутствовали иные комплектующие, издающие какие-либо шумы.
Видеозапись системы охлаждения производилась на расстоянии ~10 см от вентилятора. Первые 5-10 секунд без нагрузки в режиме простоя, далее включалась 100% нагрузка с помощью программы Unigine Heaven Benchmark v4.0. Наибольший уровень шума достигается в конце аудиозаписи. Заранее определялся температурный режим и шум, чтобы в процессе записи вы смогли услышать именно максимальный шум. В процессе просмотра видеороликов можно выделить тембр и характер звуков, издаваемых системой охлаждения. Предупреждаю вас, что звук на них сильно приукрашен, то есть ощущается сильнее, чем есть на самом деле.
Уровень потребления электричества в играх оценивался специальным приспособлением по обеим линиям 8 pin и шине PCI-e. Под нагрузкой видеокарты тестировались программой Unigine Heaven Benchmark v4.0. После 10-15 минут температура и обороты вентилятора достигали своего теоретического максимума, после чего данные заносились в таблицу.
Температура силовых цепей измерялась путем установки термодатчика в пространство между радиатором и термопрокладкой в самое нагруженное место. Если радиатор отсутствует, то датчик крепился на самое горячее место, определяемое пирометром заранее.
Исследование потенциала системы охлаждения
Пояснения к графикам:
- Красная линия – максимальная температура.
- Синяя – в режиме простоя.
- Черная линия показывает уровень издаваемого шума, при определенных оборотах вентилятора.
- Пунктирная линия указывает на диапазон регулировки в автоматическом режиме вентилятора.
В процентах указана скорость вентилятора/ов, выставленная в MSI Afterburner, начиная от 0% до 100%, с шагом 5%. Таким образом, чтобы понять, насколько нагреется видеокарта, и как сильно она будет шуметь, скажем, при 50% скорости вентилятора, достаточно провести вертикальную линию через отметку 50%. В местах пересечения получаем три значения: с красной линией – максимальную температуру в нагрузке, с синей линией – температуру в простое, с черной линией – уровень шума.
реклама
Все видеокарты тестировались с заводскими частотами. Учтите, что звукозапись в видеоматериалах приукрашает уровень шума.
Температуры графического ядра/системы питания и обороты вентилятора/ов.
Инженеры ASUS радикально изменили подход к алгоритму управления вентиляторами. Они по-прежнему отключаются в простое. И происходит это при температурах менее 58°C. Момент включения – 65°C. Но теперь минимальные обороты составляют 900 об/мин вместо 600 об/мин. Возможно, кто-то решил, что при 600 об/мин не все модели смогут стартовать. Не знаю, была ли такая проблема у обладателей ASUS Radeon R9 285 Strix, но теперь придется жить с 900 об/мин, как минимально рабочими оборотами вертушек.
В целом система охлаждения DirectCU II не стала лучше или хуже, просто частота графического процессора 970 МГц требует несколько большее напряжение, что приводит к росту тепловыделения. А чтобы GPU и VRM не перегревались, инженеры внесли коррективы и тем самым ухудшили показатели шумности кулера.
Тем не менее, можно вручную выставить ограничение в 900 об/мин и забыть, но делать это стоит только в хорошо проветриваемых корпусах. В крайнем случае, если остановиться на 1200 об/мин, получим менее 30 дБА.
Шум от дросселей едва слышим, старт вентиляторов плавный.
Разгон
После появления обзора «Тестирование видеокарты AMD Radeon R9 380 2048 Мбайт: догнать и перегнать» возникло много вопросов. В том числе – как наш портал смог достичь 1200 МГц по ядру для «неразгоняемого» GPU Tonga?
Во всех драйверах AMD есть специальный ключ, ограничивающий верхний лимит TDP – +20%. Обычно его хватает, но только не для видеокарт среднего и младшего диапазонов. Там энергопотребление поставлено на верхнюю приоритетную строчку, поэтому его сильно ограничили и запретили нам пользоваться всем потенциалом. Вдвойне обидно, особенно если учесть, что доступ к регулировке напряжения никто не закрывал.
Вдобавок новая утилита ASUS GPU Tweak II представила возможность достигать vGPU в 1.35 В! Такой щедрости никто не ожидал, а вот разгон с +20% к номинальному TDP для ASUS Radeon R9 380 Strix OC происходил обыденно. Итоговая частота достигла 1125 МГц. Дальнейшее увеличение приводило к сбросу частот под нагрузкой. Балансировать между допустимым TDP и напряжением 1.21-1.23 В мне не хотелось, и тогда пришлось открывать любимый regedit и править «ошибку» AMD.

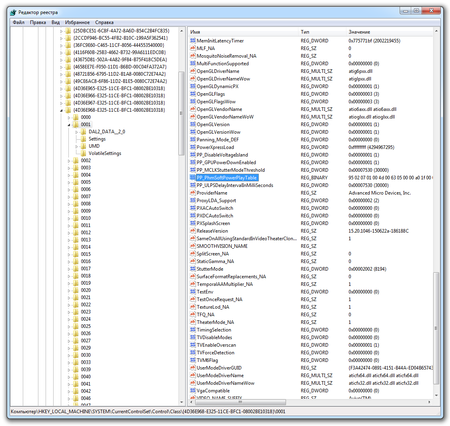

На первом этапе запускаем regedit с правами администратора. Открываем вкладку HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Control\Class\{4D36E968-E325-11CE-BFC1-08002BE10318}
В ней будет несколько папок с именами, начиная с 0000. Не суть важно, как она будет называться, просто ищите через F3 название PP_PhmSoftPowerPlayTable. Экспортируете всю ветку (0000 или 0001 и тому подобные), а далее открываете ее в блокноте.

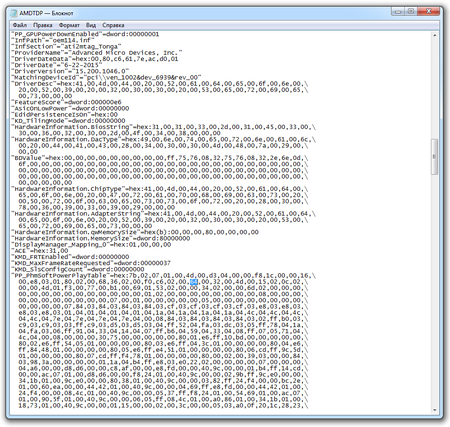

В открывшемся окне снова находите строчку PP_PhmSoftPowerPlayTable. Рядом с ней будет множество чисел, но нам необходима первая комбинация из 00 и цифры 14. 14 будет как раз стоять между нулями и это важно! Исправляете 14 на 32 – это увеличит лимит до +50%, либо на 64, что дает требуемые +100% к TDP.

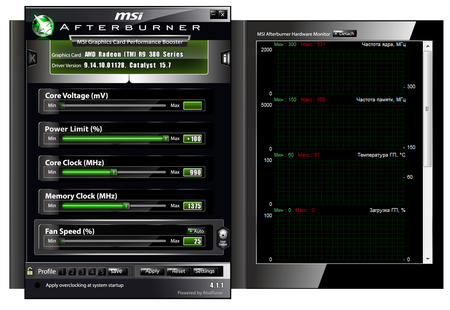

Все сохраняете и правым кликом выбираете слияние, после чего перезагружаетесь. Эффект должен выглядеть так:
Если ничего не произошло, и вы все еще можете добавить только 20%, значит что-то было сделано не так. Самый простой способ все исправить – удалить всю ветку целиком (с названием 0000 или 0001). После перезагрузки она автоматически появится, возможно, только с другим числовым значением – 0003 или 0028. Аккуратно повторяете инструкции, у вас должно получиться.
После разблокировки уровня TDP до 200% графический процессор Tonga под действием напряжения в 1.3-1.35 В спокойно достигнет 1.2 ГГц.
