Тестовый стенд

Используемый тестовый стенд собирался из следующих комплектующих:

  • Процессор: AMD APU A10-5800K 3,8ГГц (3800 МГц, в режиме TurboCore - 4200 МГц);
  • Система охлаждения: Noctua NH-D14;
  • Термоинтерфейс: Arctic COOLING MX-2;
  • Видеокарта: дискретная в тестах не участвовала, использовалось интегрированное видеоядро процессора - Radeon HD 7660D;
  • Оперативная память: 2 х 2Gb Corsair Dominator-GT DDR3-2133 ver.7.1 (9-10-9-24; 1.65В);
  • Блок питания: Corsair HX750W 750 Ватт;
  • Жесткий диск: HDD 750Гб Hitachi Deskstar 7K1000;
  • Корпус: открытый стенд.

Мониторинг и фирменное ПО

CPU-Z отображает напряжение корректно.

анонсы и реклама
407x389  27 KB

Примечательно то, что здесь, как и на Biostar Hi-Fi A85X, также присутствует ошибка микрокода BIOS и частота CPU NB Core занижается и здесь:

407x389  18 KB

А значение Command Rate не отображается. Его можно увидеть, запустив AIDA64:

391x729  26 KB

реклама

Оно равно 2T. Не слишком оптимальное значение.

В этой же программе можно посмотреть значения системного мониторинга:

389x631  26 KB

Было бы неплохо поговорить о фирменном программном обеспечении.

Но проблема в том, что его нет. Вообще.

реклама

DVD-диск из комплекта содержит универсальный набор обычных драйверов контроллеров Wi-Fi, USB 3.0, драйвера AMD, Realtek и т.д. В папке Utility можно найти штатную утилиту American Megatrends (AMI - основная компания-разработчик UEFI BIOS) для обновления микропрограммы материнской платы, причем в версиях под DOS, Win32 и Win64 (Zotac никак не отметилась в интерфейсе – никаких фирменных логотипов и тому подобного).

200x141  27 KB. Big one: 491x347  19 KB 200x141  27 KB. Big one: 491x347  23 KB 200x141  34 KB. Big one: 491x347  19 KB

Следует заметить, что существует версия прошивальщика, работающая в Unix-среде, но на данном DVD ее нет.

Bluetooth.

Соответствующий контроллер опознался операционной системой Windows 7 x64 SP1 (со всеми имеющимися на момент написания обзора обновлениями в Windows Update) без каких-либо проблем и без установки дополнительных драйверов.

264x202  8 KB

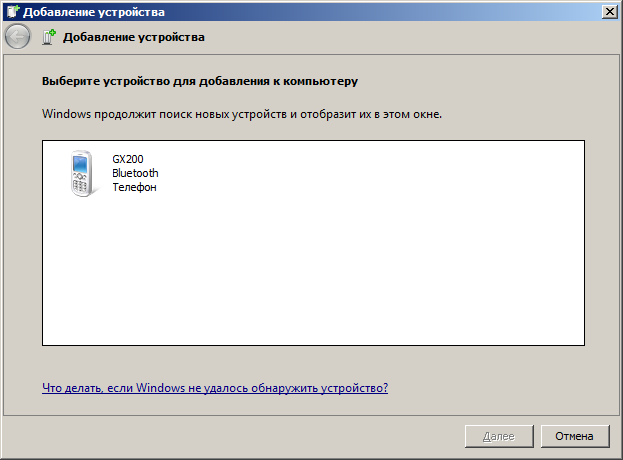

Из устройств, поддерживающих этот интерфейс, под рукой имелся телефон LG GX200. Телефон прекрасно опознался, и соединение было успешно установлено.

228x169  17 KB. Big one: 623x460  26 KB 300x169  22 KB. Big one: 1920x1080  173 KB

Контроллер Wi-Fi.

Контроллер автоматически не опознался, потребовалась установка драйвера с сайта Intel

450x454  105 KB. Big one: 796x803  86 KB

Сигнал стабильный, соединение устанавливалось на скорости 54 Мбит/сек. На скриншоте - утилита TeraCopy копирует с сетевого носителя по Wi-Fi свободно доступный в сети короткометражный анимационный фильм Sintel (версия 4K, файл объемом 5,11 Гб). Скорость копирования колебалась в пределах 1-3 Мбайт/сек. И на сетевом диске, откуда копировался файл, и на целевой системе, куда копировался файл, в качестве носителей задействовались SSD Plextor M3Pro 256Гб.

Тестирование звукового тракта

Производилось с помощью известной и популярной утилиты RightMark Audio Analyzer версии 6.0. Напомню, что на плате установлен весьма старый шестиканальный (5.1) аудиокодек Realtek ALC662. В связи с этим недоступно тестирование в режиме 24-bit, 192 kHz, максимально доступный режим - 24-bit, 96 kHz. Получены следующие результаты:

424x279  29 KB

реклама



Общая оценка: хорошо/очень хорошо. Архив с подробными данными тестирования (html-отчет, sav-файлы) прилагается.

Разгон

Разгон на данной материнской плате – только изменение таймингов оперативной памяти. А еще с учетом элементной базы он вообще бессмысленен.

Тестирование производительности

Методика тестирования

реклама

Набор программного обеспечения, его настройки и методика при замерах производительности:
  • AIDA64 2.50.2071 Beta, встроенный тест кэша и памяти. Итоговый результат - лучший из трех замеров;
  • LinX 0.6.4. Итоговый результат - лучший из пяти проходов;
  • Super Pi Mod 1.5 XS, режим 1М. Итоговый результат – лучший из пяти замеров;
  • wPrime v.1.55, режимы 32М и 1024М. Итоговый результат – лучший из пяти замеров для 32М и из пяти замеров для 1024М;
  • Fritz Chess Benchmark v.4.2. Итоговый результат – лучший из пяти замеров;
  • 7Zip 9.20 x64, встроенный тест производительности. Итоговый результат - лучший из пяти замеров;
  • Maxon Cinebench 11.5 x64, тест производительности CPU. Итоговый результат - лучший из пяти замеров;
  • 3DMark 2011, результаты Physics Score (очки) и Physics Test (fps, количество кадров в секунду). Итоговый результат - лучший из трех замеров;
  • Resident Evil 5 PC Benchmark DX10, результаты фиксированного теста (fps, количество кадров в секунду), настройки по умолчанию при разрешении 1024 х 768. Итоговый результат – лучший из трех замеров.

Результаты тестирования

При настройках по умолчанию, режим без разгона:

  • Работа ядер процессора на номинальной частоте 3800 МГц;
  • CPU NB Core – 1800 МГц;
  • Технологии энергосбережения и Turbo Core отключены;
  • Оперативная память – DDR3-1866 с таймингами 9-9-9-27-32-1T.

Для Biostar Hi-Fi A85X частота CPU NB Core, в связи с ошибкой в микрокоде материнской платы, равна 1500 МГц. Как и на тестируемой плате Zotac.

Тест
Gigabyte
F2A85X-UP4
MSI
FM2-A85XA-G65
ASUS
F2A55-M LK
ASUS
F2A55
Biostar
Hi-Fi A85X
Zotac
A55-ITX WiFi B
Radeon HD 7660D
Zotac
A55-ITX WiFi B
Radeon HD 5850

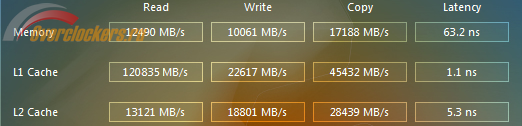

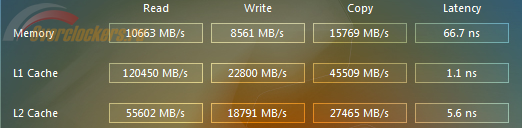

AIDA64 2.50.2071 Beta
100x24  4 KB. Big one: 522x126  65 KB
100x24  5 KB. Big one: 522x126  73 KB
100x24  4 KB. Big one: 523x124  64 KB
100x24  4 KB. Big one: 522x127  66 KB
100x24  4 KB. Big one: 522x125  65 KB
100x25  4 KB. Big one: 522x128  66 KB
100x25  4 KB. Big one: 522x128  66 KB
LinX 0.6.4
18.60
18.74
18.81
18.83
18.83
18.71
18.78
Super Pi Mod 1.5 XS
25.102
25.007
25.000
25.010
25.038
25.100
25.100
wPrime v.1.55
режим 32М
17.603
17.753
17.924
17.950
17.578
17.534
17.504
wPrime v.1.55
режим 1024М
551.231
552.133
551.910
551.810
551.26
552.288
552.102
Fritz Chess Benchmark v.4.2
6600
6653
6635
6640
6663
6589
6568
7Zip 9.20 x64
10995
11166
11120
11090
10876
10873
10843
Maxon Cinebench 11.5 x64
3.22
3.24
3.23
3.23
3.24
3.22
3.23
3DMark 2011
Physics Score
4072
4067
4147
4102
3978
3992
4012
3DMark 2011
Physics Test
12.92
12.91
13.17
13.00
12.63
12.68
12.74
Resident Evil 5 PC Benchmark DX10
90.0
90.9
91.7
91.7
87.17
77.3
88.3

реклама

Сравнивая Biostar Hi-Fi A85X, значение Command Rate, равное 2T, не слишком влияет на производительность.

Заключение

Что может предложить данная модель? Разгон? Нет. Явно не для этого она создавалась. Зато готовая система на базе такой материнской платы будет обладать крайне компактными размерами. Особенно, если использовать компактную, но хорошую, систему охлаждения процессора с тихим вентилятором, компактный блок питания и SSD, которые сейчас, как правило, выпускаются в формате 2.5’’, и при этом обойтись без дискретной видеокарты (напомню, что встроенное графическое ядро APU в исполнении socket FM2 обладает хорошим уровнем производительности). Минимум шума, невысокое энергопотребление, современная начинка и минимум занимаемого места – многим пользователям такое понравится. Помимо этого Zotac A55-ITX WiFi B может стать основой для сборки точки доступа, по совместительству и сетевого хранилища, а наличие HDMI позволяет задуматься о сборке HTPC. Благо цена обещает быть в районе 75 долларов США.

И напоследок. Не стоит забывать о букве «B» в «хвостике» наименования модели: буква «B», если быть точнее, «B Series» означает socket FM2, а ее отсутствие – socket FM1. Необходимо также отметить, что на момент написания обзора примерная розничная стоимость платы оставалась неизвестной, поскольку в российскую розницу она еще не поступила.

реклама

Страница материнской платы Zotac A55-ITX WiFi B на официальном сайте производителя:
  • На момент написания обзора на официальном сайте отсутствует.

I.N.

P.S. Предположительная дата начала розничных продаж на территории России – примерно через месяц с момента публикации этого обзора, во второй половине марта 2013 года. Рекомендованная производителем для российского рынка цена составляет 3300 рублей (нужно учитывать, что реальная рыночная цена может отличаться от рекомендованной).

Выражаем благодарность:

  • Компании AMD и лично Ильясу Шакирову за предоставленный для написания обзора процессор AMD APU A10-5800K;
  • Компании Zotac за предоставленную на тестирование материнскую плату ZOTAC A55-ITX WiFi B.
