И, наконец, самая, наверное, интересная вкладка BIOS – вкладка, содержащая настройки по разгону и тонкой настройке производительности – O.N.E.
- функция автоматического разгона системы и отображение состояния кнопки автоматического разгона, расположенной на материнской плате (состояние отображается в реальном времени);
- частота BCLK;
- включение и отключение Spread Spectrum;
- частота графического ядра (задается указанием частоты, можно ввести вручную конкретное значение);
- частота оперативной памяти (доступны множители от х8.00 до х21.33, множителя х24.00 нет и это при том, что в характеристиках материнской платы производителем платы прямо заявлено о наличии такого множителя);
- напряжение оперативной памяти (задается отрицательной или положительной надбавкой к некоему значению, определяемому материнской платой, ввести значение, не листая весь список возможных надбавок, нельзя);
- напряжение APU DDR-PHY/PCI-E;
- напряжение чипсета;
- напряжение ядер процессора (CPU Core; задается только надбавкой относительно VID процессора и только в большую сторону);
- напряжение контроллера памяти (CPU NB Core; задается только надбавкой и только в большую сторону);
- регулировка компенсации просадки под нагрузкой напряжения CPU Core (по умолчанию – 0%; возможные значения: disabled, -40%, -20%, 0%, +20%, +40%, +60%, +80%);
- регулировка компенсации просадки под нагрузкой напряжения CPU NB Core (по умолчанию – 0%; возможные значения: disabled, -40%, -20%, 0%, +20%, +40%, +60%, +80).
Напряжение встроенного графического ядра недоступно к регулировке.
Тут же мы видим несколько подразделов.
AMD Pstate Configuration
реклама
Именно здесь можно изменить множитель процессора и его напряжение. И напряжение уже задается прямо. Однако с ним связан подвох: как только напряжение на процессоре поднимается выше примерно 1.4В, срабатывает защита – частота ядер процессора падает до 1400МГц даже под нагрузкой. Поэтому трогать эту настройку с целью разгона практически нет смысла, регулировку напряжения процессора придется производить только сдвигом. А вот уменьшить напряжение на процессорных ядрах (в целях сокращения тепловыделения, например) можно только здесь.

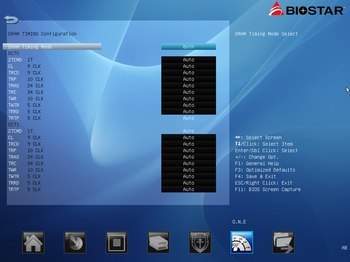

DRAM TIMING Configuration предоставляет доступ к таймингам оперативной памяти
Досадная ошибка обнаружилась и здесь: при ручной установке значения CAS Latency, даже если оно полностью соответствует штатному значению этого тайминга, приводило к отказу системы загружаться.

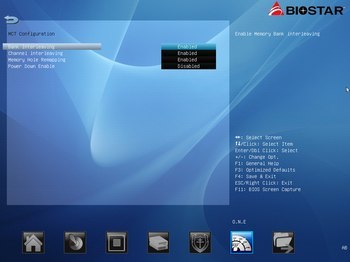

MCT Configuration предоставляет возможность настройки режимов работы подсистемы памяти:
BIOSTAR Memory Insight позволяет увидеть содержимое профилей, записанных в SPD оперативной памяти.
реклама
И снова излишнее дробление по подразделам – одному на каждый разъем оперативной памяти. Хотя можно было бы, по примеру некоторых других производителей, реализовать все одним единственным параметром, переключая который, пользователь сразу бы видел необходимые данные тут же.

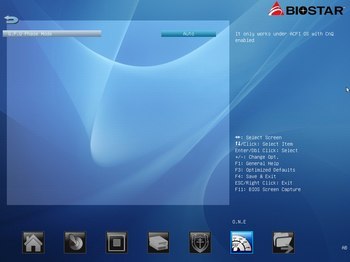

G.P.U Phase Control
Вот не нужно думать, что данный раздел (с опечаткой в названии – пропущена точка) имеет отношение к встроенному графическому ядру. G.P.U. расшифровывается как Green Power Utility и, соответственно, отвечает за работу фаз питания процессора. С помощью специальной утилиты, работающей в среде операционных систем семейства Windows можно и самому, вручную отключать часть фаз питания, что, по заверению производителя, может немного сэкономить электроэнергии.

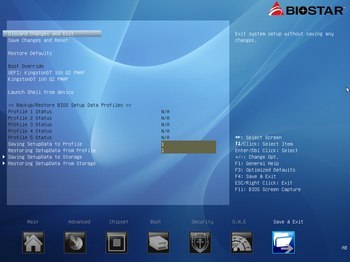

Последней закладкой BIOS является Save & Exit
Здесь можно выйти из настроек BIOS без сохранения произведенных изменений, выйти с сохранением оных, а можно и сбросить все настройки в положение по умолчанию.
Стоит отметить умение микропрограммы материнской платы сохранять в виде профилей (до пяти) наборы настроек в энергонезависимой памяти и эти профили сохранятся при сбросе настроек перемычкой или снятием батарейки.
Также профили можно сохранить (и загрузить) на USB-носителе в виде файла с именем, задаваемым самим пользователем, и расширением *.BPF. Файловая система носителя при этом должна быть семейства FAT. Файлового проводника как такового нет – при попытке восстановить настройки из файла с профилем, система просто выведет на экран список найденных в корне носителя файлов с профилями (если он только один, то список также отобразится, но будет состоять из одного пункта), по папкам, если они есть, поиск не производится.
Стоит заметить, что нигде в интерфейсе BIOS нет возможности вызвать программу обновления прошивки. Но встроенный прошивальщик все-таки есть и вызывается он на этапе старта системы нажатием F12 на клавиатуре. «Навигация» по носителю и требования к нему полностью аналогичны указанным выше к профилям настроек.
Тестовый стенд
Используемый тестовый стенд собирался из следующих комплектующих:
- Процессор: AMD APU A10-5800K 3.8ГГц (3800 МГц, в режиме TurboCore - 4200 МГц);
- Система охлаждения: Noctua NH-D14;
- Термоинтерфейс: Arctic Cooling MX-2;
- Видеокарта: PowerColor Radeon HD 5850 (reference AMD);
- Оперативная память: 2 х 2 Гбайта Corsair Dominator-GT DDR3-2133 ver.7.1 (9-10-9-24; 1.65 В);
- Блок питания: Corsair HX750W 750 Вт;
- Жесткие диски:
- SSD 64 Гбайта Plextor PX-64M3 SATA 6 Гбит/с,
- HDD 750 Гбайт Hitachi Deskstar 7K1000;
- Корпус: открытый стенд.
Мониторинг и фирменное ПО

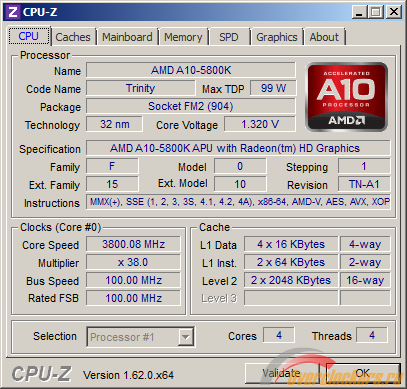

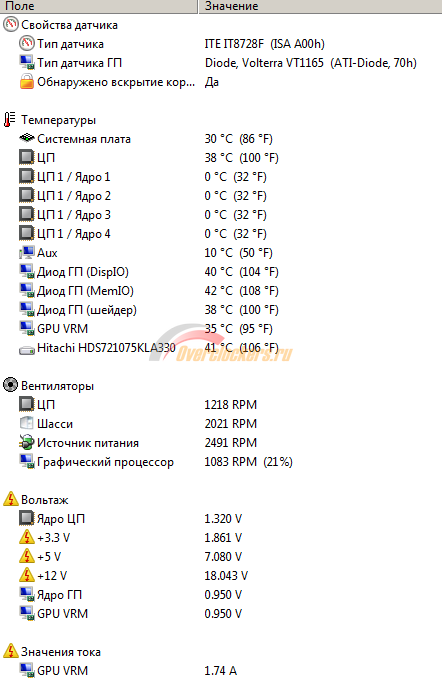

Программный мониторинг напряжения процессорных ядер в CPU-Z и AIDA64 работает, но не слишком точно
реклама
Обороты вентиляторов отображаются корректно, а вот с температурой и остальными напряжениями уже проблемы… Но эти проблемы решаемы фирменным ПО от Biostar.
Набор фирменного программного обеспечения Biostar – это целый ряд отдельно устанавливаемых программ, не объединенных какой-либо общей утилитой-оболочкой, как это сделано, например, у ASUS в виде ее пакета Ai Suite. Весь набор, работает только под операционными системами Windows.
Утилита TOverclocker.
Позволяет осуществлять программный разгон и тонкую подстройку системы:
Можно изменять напряжения (значения не указываются, мы просто жмем на «+» или «-» и смотрим, какое напряжение отобразилось примерно через секунду как итоговое, напряжение отображается по показаниям системного мониторинга), но нет доступа к настройкам LLC. Изменять частоты мы можем только у BCLK и PCI-E (причем попытка установить частоту BCLK уводит систему в перезагрузку), доступа к каким-либо другим множителям и частотам (процессора, графического ядра, оперативной памяти) нет в принципе. Присутствует возможность автоматического разгона системы, причем есть выбор из нескольких режимов: V3, V6, V9, V12, V15 и Auto.
Стоит обратить внимание на еще один момент: частота оперативной памяти всегда отображается в программе равной 2400МГц и, соответственно, при разгоне, пользователь может созерцать и красивые 2600МГц и больше. Но запуск любого другого тестового программного обеспечения и замеры производительности быстро «возвращают на землю». Изменения настроек, произведенные данной утилитой, не сохраняются и после перезапуска системы восстанавливаются те, что заданы в BIOS. На сохранение настроек нацелена поддержка профилей настроек, реализованная в данной программе.
Зато системный мониторинг реализован в полной мере. И он – работает, а не банально считывает настройки из BIOS, как это иногда делается некоторыми производителями. Причем отображается не только текущее значения, но и минимальное и максимальное значения напряжений, зафиксированные с момента запуска программы. Насколько точно работает мониторинг – мы увидим чуть дальше.

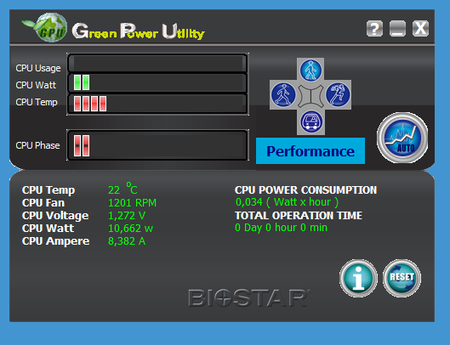

Утилита T-Utility Green Power Utility II отвечает за работу технологии с соответствующим названием:
Данная программа позволяет пользователю самостоятельно изменять режимы работы подсистемы питания процессора и вручную выбирать один из четырех профилей активности фаз питания, по своему усмотрению отключая ненужные по его мнению фазы. Присутствует некий счетчик, показывающий объем сэкономленной электроэнергии.

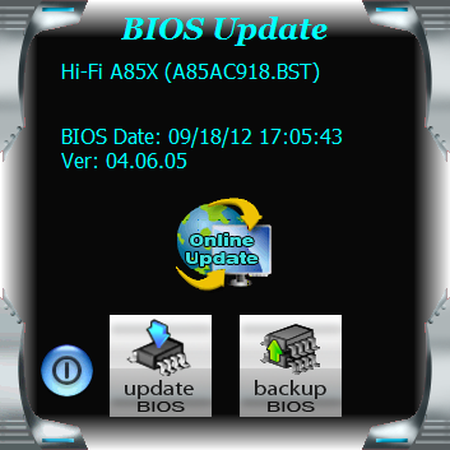

Утилита T-Software BIOS Live Update позволит обновить BIOS материнской платы:
Допускается как обновление по сети с сервера Biostar, так обновление и из загруженного ранее файла с локального носителя.

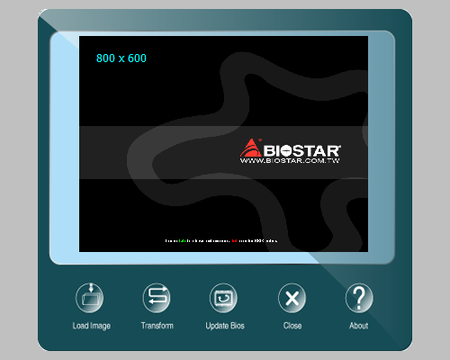

Утилита T-Software BIOScreen предназначена для смены стартовой заставки BIOS, отображаемой при старте системы вместо экрана прохождения POST (этот экран можно и вообще отключить):
Утилита BIO Remote практически лишена собственного интерфейса
Она позволяет удаленно управлять компьютером посредством смартфона.

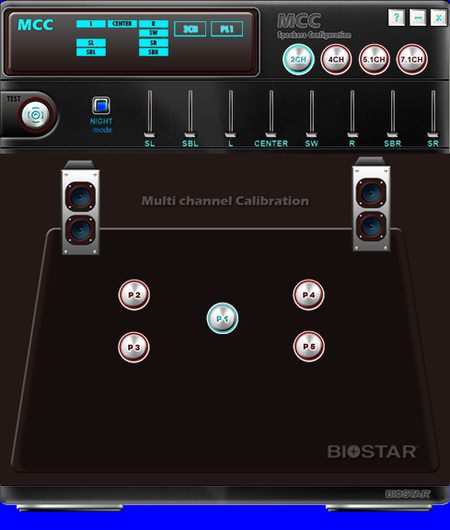

Утилита Multi channel Calibration при помощи микрофона из комплекта материнской платы подобрать оптимальные параметры звучания для конкретной комнаты.
Калибровка может производиться как в автоматическом, так и в ручном режиме.
Утилита Smart Ear, как сообщает нам производитель, работает только в среде Windows 7. Перед нами оказывается регулятор громкости с кнопкой «Mute» и двумя возможными вариантами (Low и High) импеданса, что может улучшить звучание некоторых моделей наушников. Работает эта регулировка только для фронтального разъема на корпусе ПК.
